公開番号2025122303
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017660
出願日2024-02-08
発明の名称液面レベルセンサ
出願人学校法人立命館
代理人個人
主分類G01F 23/30 20060101AFI20250814BHJP(測定;試験)
要約【課題】外部電源が必要であると、液面レベルの設置場所等に制約が生じる。
【解決手段】開示の液面レベルセンサは、液の液面に浮遊するフロート装置と、前記液面のレベル変化に伴う前記フロート装置の変位に応じて動作する動作子と、前記動作子の動作に基づいて、前記液面のレベルに関する第1信号を出力するよう構成された回路と、を備える。前記フロート装置は、前記液に含まれる微生物により発電する微生物燃料電池を備える。前記回路は、前記微生物燃料電池から電力供給を受けて動作する。
【選択図】図1
特許請求の範囲【請求項１】
液の液面に浮遊するフロート装置と、
前記液面のレベル変化に伴う前記フロート装置の変位に応じて動作する動作子と、
前記動作子の動作に基づいて、前記液面のレベルに関する第１信号を出力するよう構成された回路と、
を備え、
前記フロート装置は、前記液に含まれる微生物により発電する微生物燃料電池を備え、
前記回路は、前記微生物燃料電池から電力供給を受けて動作する
液面レベルセンサ。
続きを表示（約 990 文字）【請求項２】
前記動作子は、前記微生物燃料電池と電気的に接続された導電性の動作子であり、
前記回路は、前記動作子を介して、前記微生物燃料電池から電力供給を受けるよう構成されている、
請求項１に記載の液面レベルセンサ。
【請求項３】
前記回路は、前記動作子と接触する接触子を備え、前記動作子及び前記接触子を介して前記微生物燃料電池から電力供給を受けるよう構成されている、
請求項２に記載の液面レベルセンサ。
【請求項４】
前記動作子は、前記微生物燃料電池と電気的に接続された導電性の動作子であり、
前記回路は、前記動作子と接触する複数の接触子を備え、
前記複数の接触子は、前記動作子の移動方向に沿って配置され、
前記回路は、前記複数の接触子のうちのいずれの接触子に前記動作子が接触していても、前記動作子及び前記動作子が接触している前記接触子を介して、前記微生物燃料電池から電力供給を受けるよう構成されている
請求項１に記載の液面レベルセンサ。
【請求項５】
前記動作子は、前記微生物燃料電池と電気的に接続された導電性の動作子であり、
前記回路は、前記動作子と接触する複数の接触子と、前記複数の接触子それぞれに対応するよう接続された複数の部分回路と、を備え、
前記複数の接触子は、前記動作子の移動方向に沿って配置され、
前記複数の部分回路のうちの少なくとも１つの部分回路は、前記複数の接触子のうち対応する接触子に前記動作子が接触すると、前記微生物燃料電池から電力供給を受けて動作し、前記複数の接触子のうち対応する前記接触子に前記動作子が位置していることを検出する
請求項１に記載の液面レベルセンサ。
【請求項６】
前記回路は、前記微生物燃料電池により生じた起電力又は電流に基づいて、前記液の状態に関する第２信号を更に出力するよう構成されている
請求項１に記載の液面レベルセンサ。
【請求項７】
前記微生物燃料電池と前記動作子とを電気的に接続する導線を更に備え、
前記導線は、滑車を介して、前記微生物燃料電池から前記動作子へガイドされている
請求項１に記載の液面レベルセンサ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液面レベルセンサに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、水面上のフロートの上下動を磁気の変化として検出する水位計を開示している。
【先行技術文献】
【特許文献】
【０００３】
実開平４－２４０２８号公報
【発明の概要】
【０００４】
特許文献１の水位計は、磁気の変化を電流変換する回路を備える。磁気の変化を電流変換する回路を動作させるには、外部から電力供給が必要となる。外部から電力供給が必要であると、設置例場所の制約等が生じ得る。かかる課題の解決が望まれる。
【０００５】
本開示のある側面は、液面レベルセンサである。開示の液面レベルセンサは、液の液面に浮遊するフロート装置と、前記液面のレベル変化に伴う前記フロート装置の変位に応じて動作する動作子と、前記動作子の動作に基づいて、前記液面のレベルに関する第１信号を出力するよう構成された回路と、を備え、前記フロート装置は、前記液に含まれる微生物により発電する微生物燃料電池を備え、前記回路は、前記微生物燃料電池から電力供給を受けて動作する。
【０００６】
更なる詳細は、後述の実施形態として説明される。
【図面の簡単な説明】
【０００７】

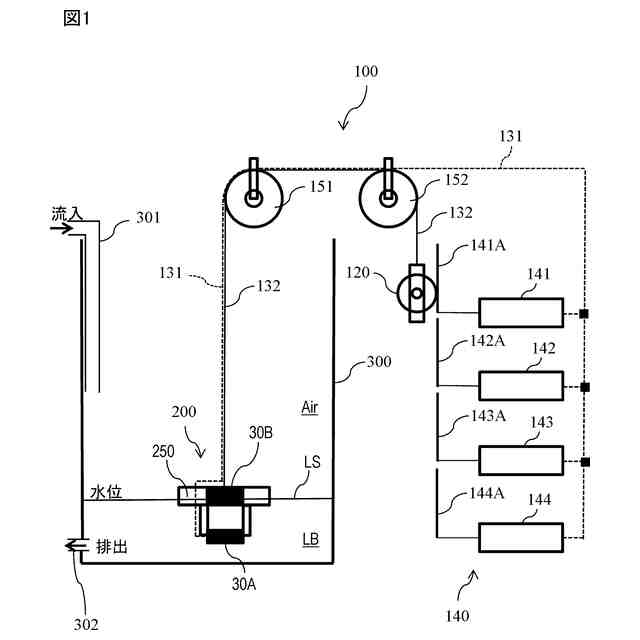

図１は、液面レベルセンサの構成図である。

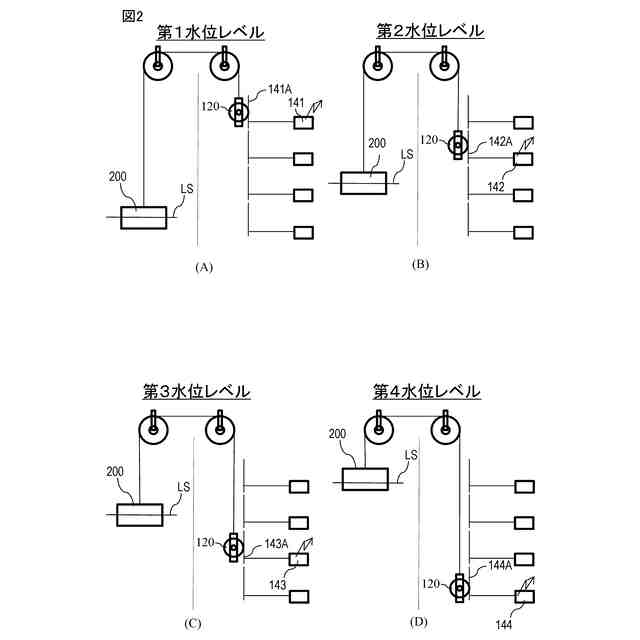

図２は、液面レベルの変化に伴う動作子の移動を示す図である。

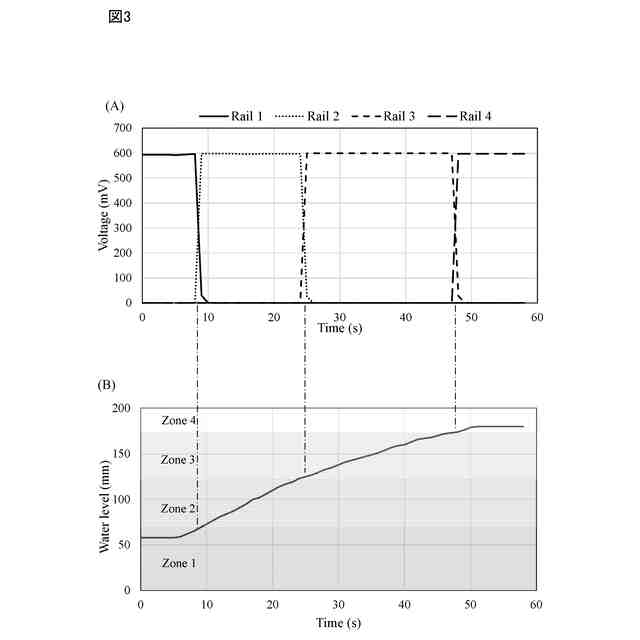

図３は、水位及び接触子電圧の時間変化を示すグラフである。
図４は、水位及び接触子電圧の時間変化を示すグラフである。

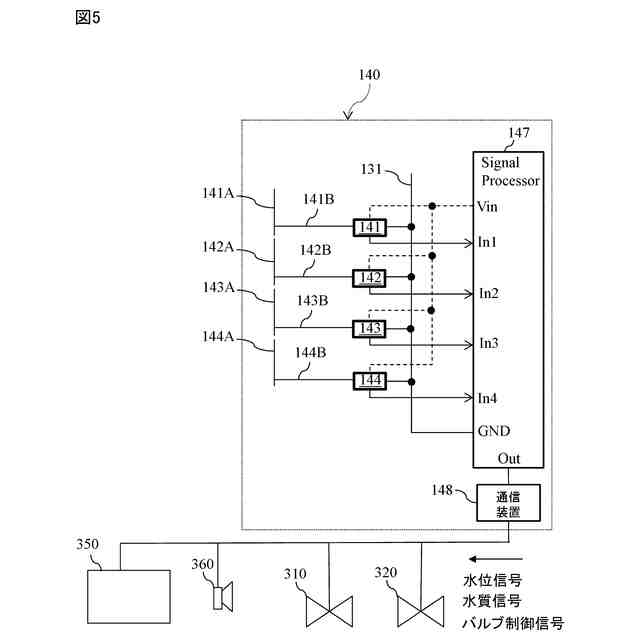

図５は、検出回路の例を示す図である。

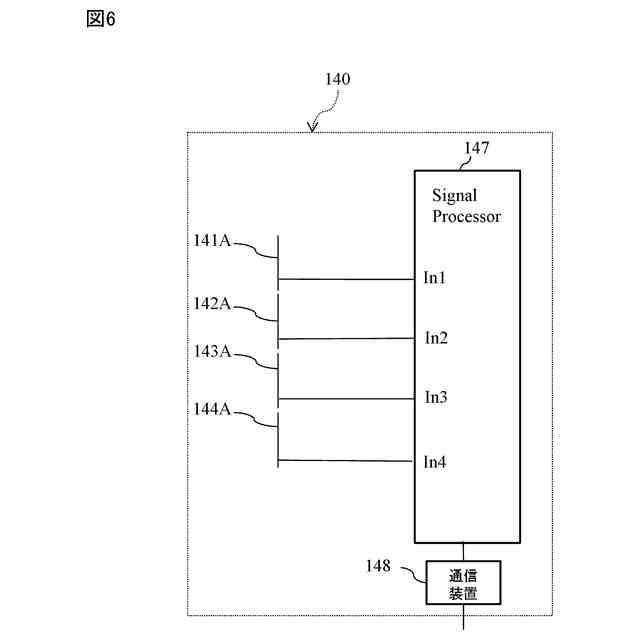

図６は、検出回路の例を示す図である。

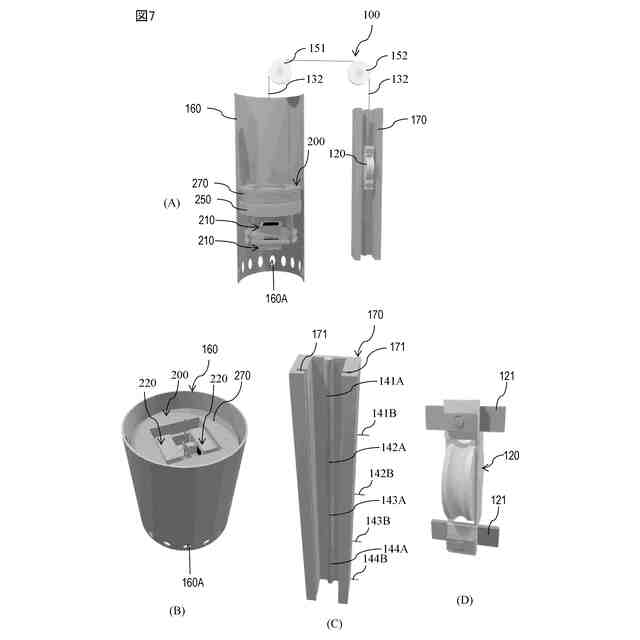

図７は、液面レベルセンサの構成図である。

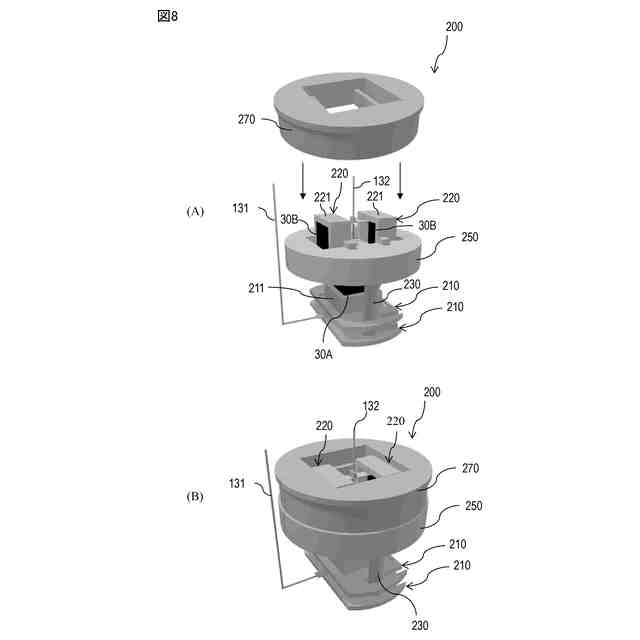

図８は、フロート装置の構成図である。

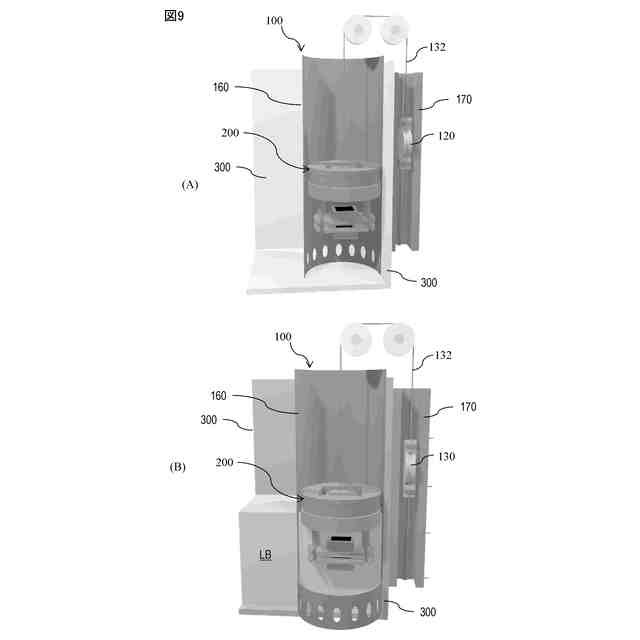

図９は、液面レベルセンサの設置例を示す図である。
図１０は、液面レベルセンサの設置例を示す図である。
図１１は、液面レベルセンサの変形例を示す図である。
図１２は、液面レベルセンサの変形例を示す図である。
図１３は、液面レベルセンサの変形例を示す図である。
【発明を実施するための形態】
【０００８】
＜１．液面レベルセンサの概要＞
【０００９】
（１）実施形態に係る液面レベルセンサは、液の液面に浮遊するフロート装置と、前記液面のレベル変化に伴う前記フロート装置の変位に応じて動作する動作子と、前記動作子の動作に基づいて、前記液面のレベルに関する第１信号を出力するよう構成された回路と、を備え得る。前記フロート装置は、前記液に含まれる微生物により発電する微生物燃料電池を備え得る。前記回路は、前記微生物燃料電池から電力供給を受けて動作し得る。回路は、微生物燃料電池から電力供給を受けられるため、外部電源がなくても、回路は動作することができる。
【００１０】
（２）前記動作子は、前記微生物燃料電池と電気的に接続された導電性の動作子であり、前記回路は、前記動作子を介して、前記微生物燃料電池から電力供給を受けるよう構成され得る。
（【００１１】以降は省略されています）
