公開番号2025159212
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025138151,2022029826
出願日2025-08-21,2022-02-28
発明の名称籾摺選別機
出願人井関農機株式会社
代理人
主分類B02B 7/02 20060101AFI20251009BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】
この発明は、籾の状態に応じてオペレータが所望の運転モードを選択することで、適切な籾摺選別運転を行うことができる籾摺選別機を提供することを課題とする。
【解決手段】

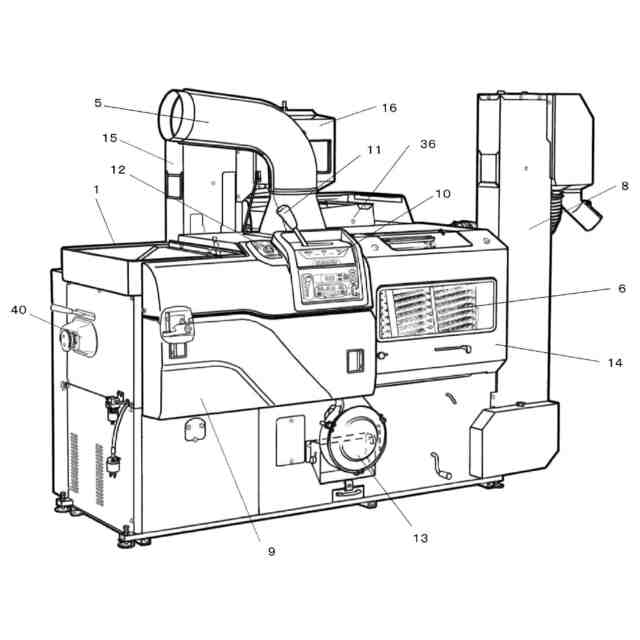

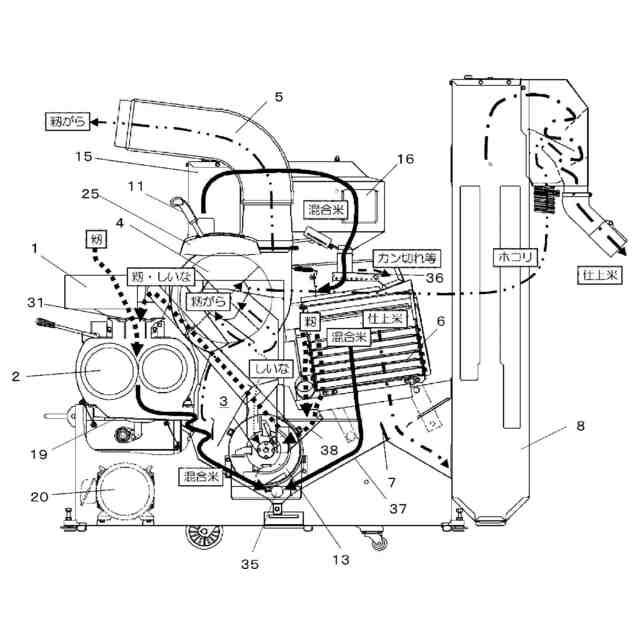

籾摺部(2)と、揺動選別部(6)と、揺動選別部(6)で選別された穀物を機内循環するか機外排出するかを切り換える循環排出切換弁(7)を備える籾摺選別機において、
循環排出切換弁(7)の循環と排出切換動作は、操作レバー(11)の手動操作又は制御部による自動切換えにより行う構成とし、

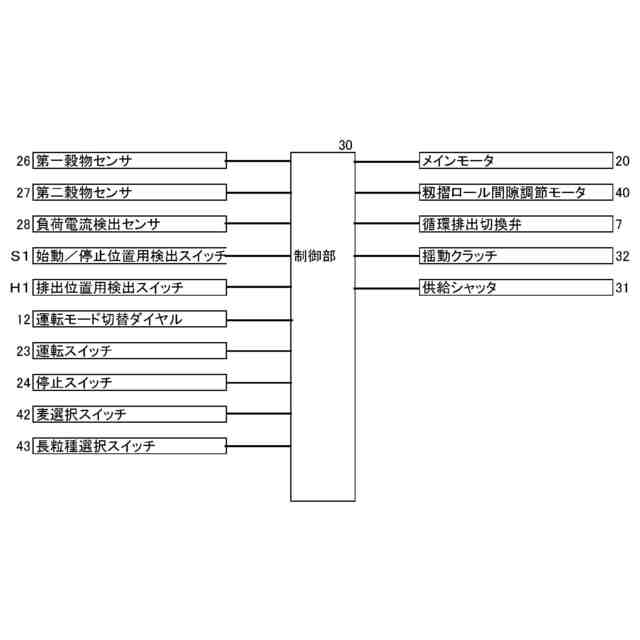

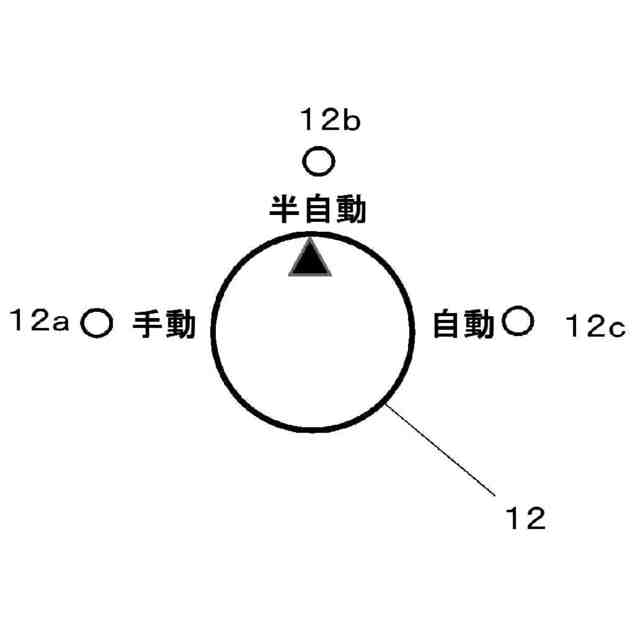

操作レバー(11)による手動操作により循環・排出を切り換える手動モードと、制御部(30)により循環・排出を切り換える自動モードを選択する選択手段(12)を設け、
選択手段(12)は籾摺選別運転中に手動モードと自動モードを切替可能とすることを特徴とする。

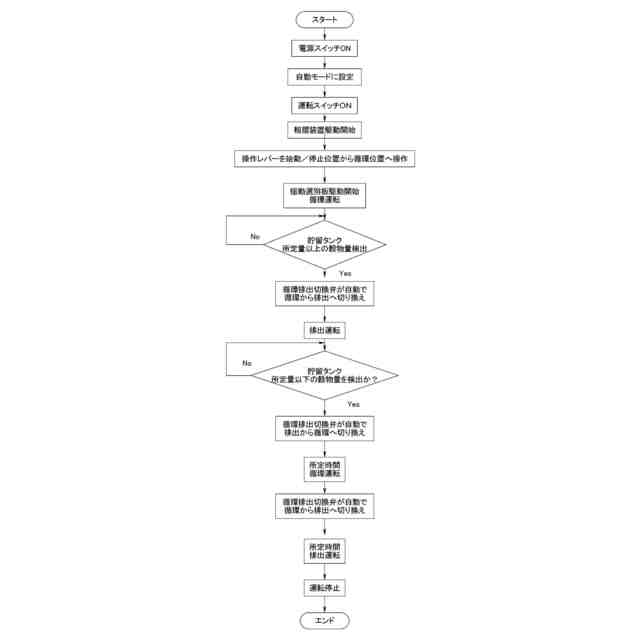

【選択図】図9
特許請求の範囲【請求項１】
籾摺部（２）と、揺動選別部（６）と、揺動選別部（６）で選別された穀物を機内循環するか機外排出するかを切り換える循環排出切換弁（７）を備える籾摺選別機において、
循環排出切換弁（７）の循環と排出切換動作は、操作レバー（１１）の手動操作又は制御部による自動切換えにより行う構成とし、
操作レバー（１１）による手動操作により循環・排出を切り換える手動モードと、制御部（３０）により循環・排出を切り換える自動モードを選択する選択手段（１２）を設け、
選択手段（１２）は籾摺選別運転中に手動モードと自動モードを切替可能とすることを特徴とする籾摺選別機。
続きを表示（約 440 文字）【請求項２】
籾摺選別運転開始時に自動モードであって、籾摺選別運転開始から循環排出切換弁（７）が循環から排出に切り換わる前に選択手段（１２）を自動モードから手動モードに切り替えると、循環排出切換弁（７）の循環から排出への切換は操作レバー（１１）の手動操作による切換に移行し、
籾摺選別運転開始時に手動モードであって、籾摺選別運転開始から操作レバー（１１）で循環排出切換弁（７）が循環から排出に切り換える前に選択手段（１２）を手動モードから自動モードに切り替えると、循環排出切換弁（７）の循環から排出への切換は自動による切換に移行することを特徴とする請求項１記載の籾摺選別機。
【請求項３】

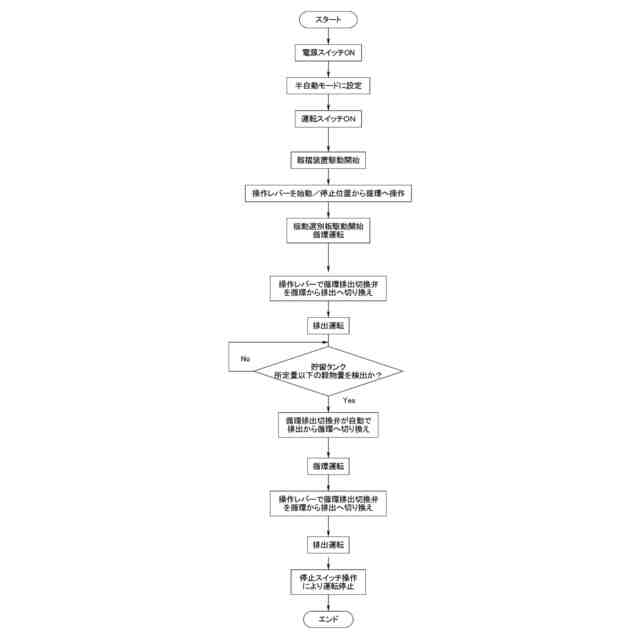

循環排出切換弁（７）が循環から排出に切り換わるときには操作レバー（１１）による手動操作を行うと共に、排出から循環に切り換わるときには制御部（３０）による自動操作を行う半自動モードを選択手段（１２）に備えることを特徴とする請求項１又は請求項２記載の籾摺選別機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、籾摺選別機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、籾摺選別機で循環と排出を自動で切り換える技術が開示されている。
【０００３】
特許文献２には、籾摺選別機で循環と排出を手動で切り替える技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第5370563号公報
特許第6331000号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
籾の作柄や品種等により、揺動選別板における籾と玄米の選別状態が良好な場合や安定しない場合が生じる。玄米の選別状態が安定しない場合に排出を自動にすると、所定量以上の籾が機外に排出される玄米に混じり、仕上玄米の品質低下をもたらす。また、玄米の選別状態が安定している場合に排出を手動にするとオペレータが排出と循環を手動で切り替える必要があり、操作が煩雑になる。
【０００６】
本発明は、作柄や品種に応じた適切な籾摺選別を行う籾摺選別機を提供することを課題とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するために、請求項１記載の発明は、
籾摺部（２）と、揺動選別部（６）と、揺動選別部（６）で選別された穀物を機内循環するか機外排出するかを切り換える循環排出切換弁（７）を備える籾摺選別機において、
循環排出切換弁（７）の循環と排出切換動作は、操作レバー（１１）の手動操作又は制御部による自動切換えにより行う構成とし、
操作レバー（１１）による手動操作により循環・排出を切り換える手動モードと、制御部（３０）により循環・排出を切り換える自動モードを選択する選択手段（１２）を設け、
選択手段（１２）は籾摺選別運転中に手動モードと自動モードを切替可能とすることを特徴とする。
【０００８】
請求項２記載の発明は、請求項１記載の発明において、
籾摺選別運転開始時に自動モードであって、籾摺選別運転開始から循環排出切換弁（７）が循環から排出に切り換わる前に選択手段（１２）を自動モードから手動モードに切り替えると、循環排出切換弁（７）の循環から排出への切換は操作レバー（１１）の手動操作による切換に移行し、
籾摺選別運転開始時に手動モードであって、籾摺選別運転開始から操作レバー（１１）で循環排出切換弁（７）が循環から排出に切り換える前に選択手段（１２）を手動モードから自動モードに切り替えると、循環排出切換弁（７）の循環から排出への切換は自動による切換に移行することを特徴とする。
【０００９】
請求項３記載の発明は、請求項１又は請求項２記載の発明において、
循環排出切換弁（７）が循環から排出に切り換わるときには操作レバー（１１）による手動操作を行うと共に、排出から循環に切り換わるときには制御部（３０）による自動操作を行う半自動モードを選択手段（１２）に備えることを特徴とする。
【発明の効果】
【００１０】
本発明により、籾の状態に応じてオペレータが所望の運転モードを選択することで、適切な籾摺選別運転を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
