特許ウォッチ

公開番号2025125592
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021591
出願日2024-02-16
発明の名称樹脂シートの押出成形装置及び樹脂シートの押出成形方法
出願人カナデビア株式会社
代理人弁理士法人森本国際特許事務所
主分類B29C 48/92 20190101AFI20250821BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】適切に樹脂シートの状態を判定することができる樹脂シートの押出成形装置及び樹脂シートの押出成形方法を提供する。

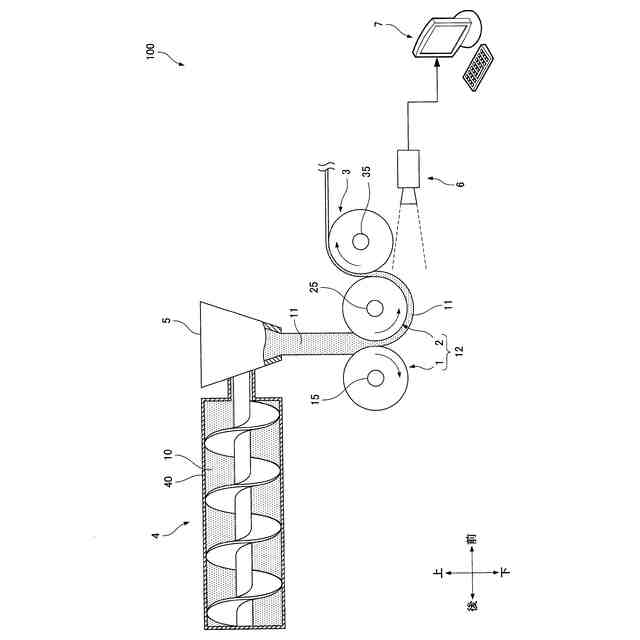

【解決手段】樹脂シートの押出成形装置100は、ダイ5と、一対のロール12と、可視光撮影装置6とを備える。ダイ5は、樹脂シート11を押し出す。樹脂シート11は、シート状の溶融樹脂10である。一対のロール12は、ダイ5からの樹脂シート11を、ダイ5の下方で押圧する。一対のロール12は、第1ロール1と、第2ロール2とを有する。第1ロール1及び第2ロール2は、樹脂シート11を挟んで押圧する。第2ロール2は、押圧した樹脂シート11を密着させながら搬送する。可視光撮影装置6は、第2ロール2と、第2ロール2に密着して搬送される樹脂シート11とを撮影する。
【選択図】図1
特許請求の範囲【請求項１】
シート状の溶融樹脂である樹脂シートを押し出すダイと、
前記ダイからの前記樹脂シートを前記ダイの下方で押圧する一対のロールと、
前記一対のロールで押圧された前記樹脂シートを撮影する可視光撮影装置と
を備え、
前記一対のロールは、第１ロール及び第２ロールを有し、
前記第１ロール及び前記第２ロールは、前記樹脂シートを挟んで押圧し、
前記第２ロールは、押圧した前記樹脂シートを密着させながら搬送し、
前記可視光撮影装置は、前記第２ロールと、前記第２ロールに密着して搬送される前記樹脂シートとを撮影する、樹脂シートの押出成形装置。
続きを表示（約 1,200 文字）【請求項２】
シート状の溶融樹脂である樹脂シートを押し出すダイと、
前記ダイからの前記樹脂シートを前記ダイの下方で押圧する一対のロールと、
前記一対のロールで押圧された前記樹脂シートを撮影する可視光撮影装置と
を備え、
前記一対のロールは、第１ロール及び第２ロールを有し、
前記第１ロール及び前記第２ロールは、前記樹脂シートを挟んで押圧し、
前記第２ロールは、押圧した前記樹脂シートを密着させながら搬送し、
前記可視光撮影装置は、撮影する方向を下方から前記第２ロールに向けている、樹脂シートの押出成形装置。
【請求項３】

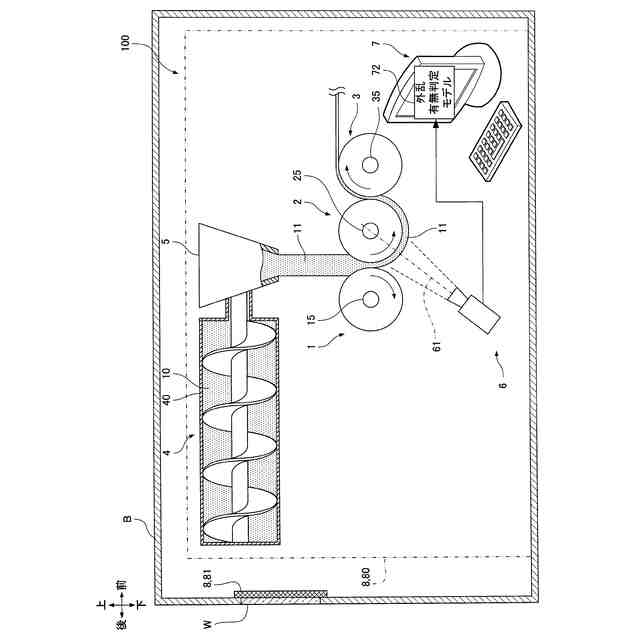

前記可視光撮影装置への不要な入光を抑制する入光抑制設備をさらに備える、請求項１又は請求項２に記載の樹脂シートの押出成形装置。
【請求項４】
前記可視光撮影装置で撮影された画像の外乱の有無を判定する外乱有無判定モデルをさらに備え、
前記外乱有無判定モデルは、機械学習により生成される、請求項１又は請求項２に記載の樹脂シートの押出成形装置。
【請求項５】

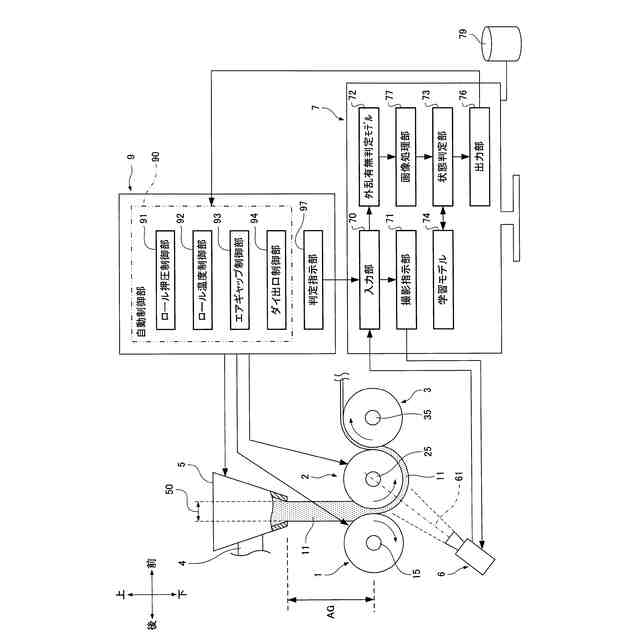

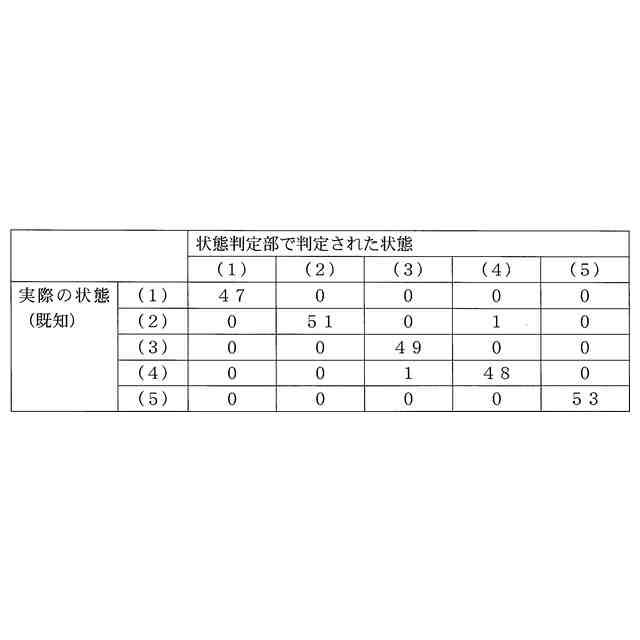

押圧された前記樹脂シートの状態を判定する状態判定部をさらに備え、
前記状態判定部は、前記可視光撮影装置で撮影された画像を、前記状態を判定するために機械学習された学習モデルに入力することで、前記学習モデルから前記状態を判定する、請求項１又は請求項２に記載の樹脂シートの押出成形装置。
【請求項６】

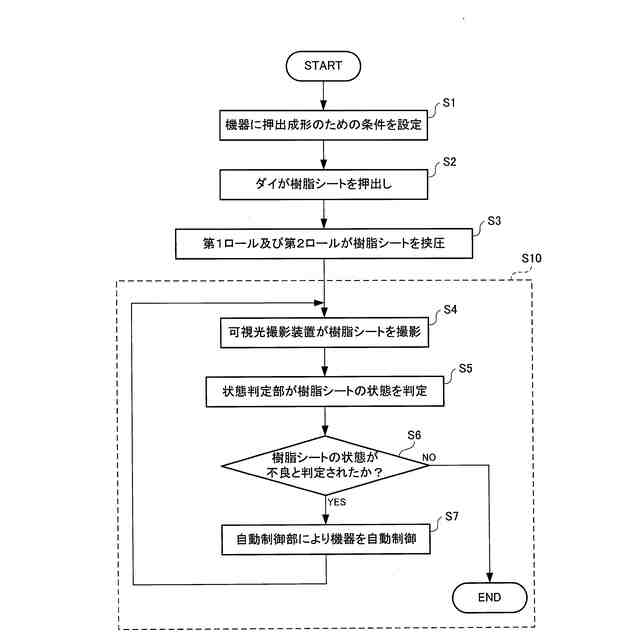

前記樹脂シートを押出成形するための機器を自動制御する自動制御部をさらに備え、
前記自動制御部は、前記状態判定部が前記状態を不良と判定した場合、前記状態の不良を解消するように前記機器を自動制御する、請求項５に記載の樹脂シートの押出成形装置。
【請求項７】
ダイにより、シート状の溶融樹脂である樹脂シートを押し出し、
第１ロール及び第２ロールを有する一対のロールにより、前記ダイからの前記樹脂シートを前記ダイの下方で挟んで押圧し、
前記第２ロールにより、押圧した前記樹脂シートを密着させながら搬送し、
可視光撮影装置により、前記第２ロールと、前記第２ロールに密着して搬送される前記樹脂シートとを撮影する、樹脂シートの押出成形方法。
【請求項８】
ダイにより、シート状の溶融樹脂である樹脂シートを押し出し、
第１ロール及び第２ロールを有する一対のロールにより、前記ダイからの前記樹脂シートを前記ダイの下方で挟んで押圧し、
前記第２ロールにより、押圧した前記樹脂シートを密着させながら搬送し、
撮影する方向を下方から前記第２ロールに向けている可視光撮影装置により、前記一対のロールで押圧された前記樹脂シートを撮影する、樹脂シートの押出成形方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂シートの押出成形装置及び樹脂シートの押出成形方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に、樹脂シートであるフィルムの製造装置が記載されている。特許文献１に記載のフィルムの製造装置は、欠陥検査システムを備える。
【０００３】
特許文献１の図１に示されるように、欠陥検査システムは、フィルム（樹脂シート）を搬送する際に撮影し、撮影された画像に基づいてフィルムの欠陥を検査する。フィルムは、ロール等に貼り付いていない状態で撮影される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－２１５２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の装置では、フィルムがロール等に貼り付いていない状態で撮影されるので、後述するタッチ抜けのような欠陥を正確に検査することが不可能である。したがって、特許文献１に記載の装置では、適切にフィルム（樹脂シート）の状態を判定することができない。
【０００６】
本発明は、前記課題に鑑みてなされたものであり、適切に樹脂シートの状態を判定することができる樹脂シートの押出成形装置及び樹脂シートの押出成形方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】

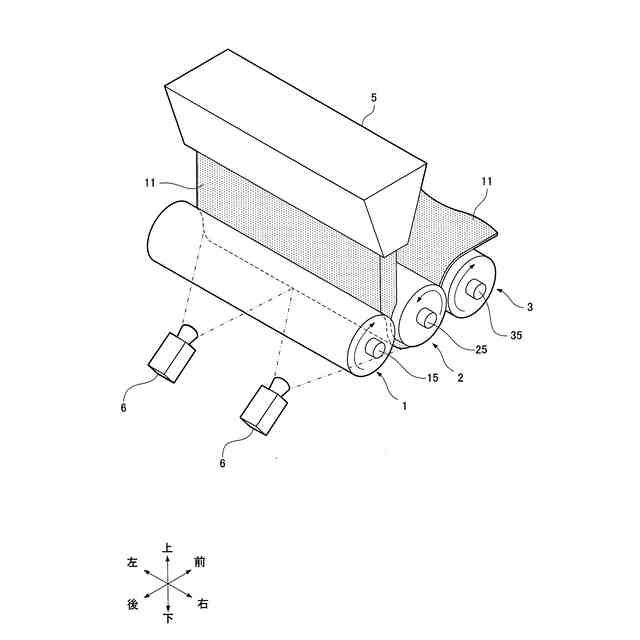

本発明の第１局面の樹脂シートの押出成形装置は、ダイと、一対のロールと、可視光撮影装置とを備える。ダイは、樹脂シートを押し出す。樹脂シートは、シート状の溶融樹脂である。一対のロールは、ダイからの樹脂シートを、ダイの下方で押圧する。一対のロールは、第１ロールと、第２ロールとを有する。第１ロール及び第２ロールは、樹脂シートを挟んで押圧する。第２ロールは、押圧した樹脂シートを密着させながら搬送する。可視光撮影装置は、第２ロールと、第２ロールに密着して搬送される樹脂シートとを撮影する。
【０００８】

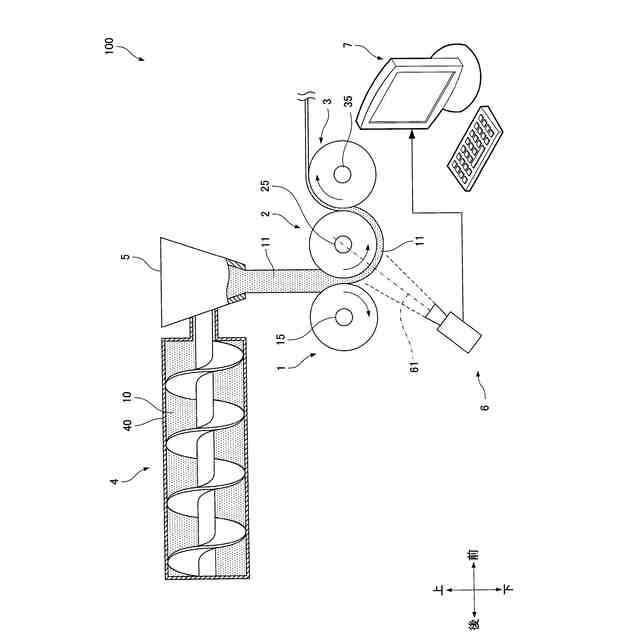

本発明の第２局面の樹脂シートの押出成形装置は、ダイと、一対のロールと、可視光撮影装置とを備える。ダイは、樹脂シートを押し出す。樹脂シートは、シート状の溶融樹脂である。一対のロールは、ダイからの樹脂シートを、ダイの下方で押圧する。一対のロールは、第１ロールと、第２ロールとを有する。第１ロール及び第２ロールは、樹脂シートを挟んで押圧する。第２ロールは、押圧した樹脂シートを密着させながら搬送する。可視光撮影装置は、撮影する方向を下方から第２ロールに向けている。
【０００９】
本発明の第３局面の樹脂シートの押出成形方法は、樹脂シートを押し出す工程と、樹脂シートを挟んで押圧する工程と、樹脂シートを搬送する工程と、樹脂シートを撮影する工程とを備える。樹脂シートを押し出す工程は、ダイにより、シート状の溶融樹脂である樹脂シートを押し出す。樹脂シートを挟んで押圧する工程は、第１ロール及び第２ロールを有する一対のロールにより、ダイからの樹脂シートをダイの下方で挟んで押圧する。樹脂シートを搬送する工程は、第２ロールにより、押圧した樹脂シートを密着させながら搬送する。樹脂シートを撮影する工程は、可視光撮影装置により、第２ロールと、第２ロールに密着して搬送される樹脂シートとを撮影する。
【００１０】
本発明の第４局面の樹脂シートの押出成形方法は、樹脂シートを押し出す工程と、樹脂シートを挟んで押圧する工程と、樹脂シートを搬送する工程と、樹脂シートを撮影する工程とを備える。樹脂シートを押し出す工程は、ダイにより、シート状の溶融樹脂である樹脂シートを押し出す。樹脂シートを挟んで押圧する工程は、第１ロール及び第２ロールを有する一対のロールにより、ダイからの樹脂シートをダイの下方で挟んで押圧する。樹脂シートを搬送する工程は、第２ロールにより、押圧した樹脂シートを密着させながら搬送する。樹脂シートを撮影する工程は、撮影する方向を下方から第２ロールに向けている可視光撮影装置により、一対のロールで押圧された樹脂シートを撮影する。
【発明の効果】
（【００１１】以降は省略されています）
