発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250822BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】紫外線硬化型のインクを用いる記録装置の利便性が低かった。
【解決手段】記録装置は、媒体へ紫外線を照射する照射部を有し、紫外線硬化型の液滴を媒体へ吐出して画像を記録する記録部と、記録部へ照明用の光を照らすことができる光源と、可視光線を透過可能であって、紫外線の透過を抑制可能な遮蔽部材と、遮蔽部材を移動させて、記録部と光源との間に位置する第1位置と、記録部と光源との間に位置しない第2位置とに切り替える切替部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
媒体へ紫外線を照射する照射部を有し、紫外線硬化型の液滴を前記媒体へ吐出して画像を記録する記録部と、
前記記録部へ照明用の光を照らすことができる光源と、
可視光線を透過可能であって、前記紫外線の透過を抑制可能な遮蔽部材と、
前記遮蔽部材を移動させて、前記記録部と前記光源との間に位置する第１位置と、前記記録部と前記光源との間に位置しない第２位置とに切り替える切替部と、を備える記録装置。
続きを表示（約 350 文字）【請求項２】
前記切替部は、
前記記録部が記録をするときには、前記遮蔽部材を前記第１位置に移動させ、
前記記録部による記録が終了すると、前記遮蔽部材を前記第２位置へ移動させる、請求項１に記載の記録装置。
【請求項３】
前記記録部は、前記媒体を載置可能な媒体支持部を備え、前記光源は前記媒体支持部へ向かって前記光を照らすことができる、請求項１に記載の記録装置。
【請求項４】
前記記録部と、前記光源と、前記遮蔽部材と、前記切替部とを収容するケースを備え、
前記光源は、前記ケースに形成された開口から前記記録部へ前記光を照らすことができ、
前記遮蔽部材は、前記第１位置のとき、前記開口を塞ぐことができる、請求項１に記載の記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、紫外線の照射により硬化するインクを用いて媒体に記録する装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１６２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
記録状況の確認や不具合検出などのために、作業者が装置の視認や監視をする要望があるが、上述の装置では何ら考慮されていなく、利便性が低かった。
【課題を解決するための手段】
【０００５】
記録装置は、媒体へ紫外線を照射する照射部を有し、紫外線硬化型の液滴を前記媒体へ吐出して画像を記録する記録部と、前記記録部へ照明用の光を照らすことができる光源と、可視光線を透過可能であって、前記紫外線の透過を抑制可能な遮蔽部材と、前記遮蔽部材を移動させて、前記記録部と前記光源との間に位置する第１位置と、前記記録部と前記光源との間に位置しない第２位置とに切り替える切替部と、を備える。
【図面の簡単な説明】
【０００６】
記録装置の斜視図。
記録部の斜視図。
遮蔽部材が第１位置のときの記録装置の斜視図。
遮蔽部材が第２位置のときの記録装置の斜視図。
【発明を実施するための形態】
【０００７】
以下、実施形態について、図面を参照して説明する。なお、図中における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向、上方、又は単に上と称し、負方向を下方向、下方、又は単に下と称し、Ｘ軸の正方向を右方向、右方、又は単に右と称し、負方向を左方向、左方、又は単に左と称し、Ｙ軸の正方向を後方向、後方、又は単に後と称し、負方向を前方向、前方、又は単に前と称して説明する。
【０００８】
１．記録装置の構成

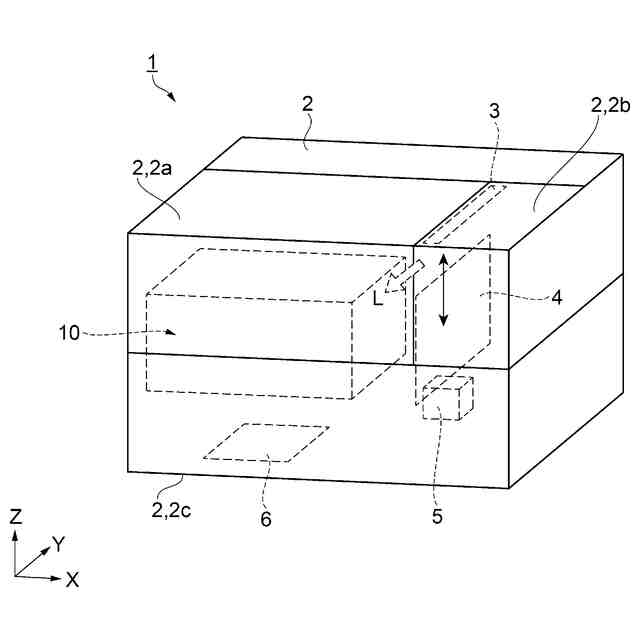

図１に示すように、記録装置１は、記録部１０、ケース２、光源３、遮蔽部材４、切替部５を含んで構成される。また、記録装置１は制御部６を有する。
ケース２は、記録部１０、光源３、遮蔽部材４、切替部５などを収容する。ケース２は、記録部１０を開閉するカバー２ａ、光源３の上方などの一部を覆う光源ケース２ｂ、底面を覆う底面ケース２ｃ等を含んで構成される。ケース２には、後述の開口２ｄが形成される。
【０００９】
制御部６は、ＣＰＵ（Central Processing Unit）及びメモリーを有する。ＣＰＵはプロセッサーともいう。ＣＰＵは、メモリーに記憶されたファームウェアを読み出して実行し、記録装置１の各部を制御することができる。制御部６は、制御基板として構成され、底面ケース２ｃ上に配置される。
【００１０】
光源３は、記録部１０へ照明用の光Ｌを照らすことができる。光源３は、光源ケース２ｂの下方に配置される。光源３の光Ｌには可視光線が含まれ、作業者が記録部１０を視認することができる。光源３は、例えば、ＬＥＤ、レーザーダイオード、エレクトロルミネッセンス（ＥＬ）素子などの固体発光素子でもよく、蛍光灯や白熱灯などでもよい。
（【００１１】以降は省略されています）
