公開番号2025126448
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022638
出願日2024-02-19
発明の名称液体噴射ヘッド、および液体噴射装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/16 20060101AFI20250822BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】信頼性の低下を抑制された液体噴射ヘッド、および液体噴射装置。
【解決手段】液体噴射ヘッドは、流路開口形成部材およびチップを含むヘッドモジュールと、前記ヘッドモジュールに液体を供給する供給流路部材と、前記流路開口形成部材と前記供給流路部材とを液密に接続する弾性のシール部材と、前記供給流路部材と前記流路開口形成部材とを固定する固定部材と、を備え、前記シール部材のうち前記流路開口形成部材と前記供給流路部材とに挟持されるシール領域は、噴射方向に見て前記チップと重なり、前記流路開口形成部材のうち前記シール領域に重なる部分の前記噴射方向に関する寸法は、前記噴射方向に見た前記シール領域と前記固定部材との間の距離よりも大きい。
【選択図】図5
特許請求の範囲【請求項１】
第１方向に液体を噴射するヘッドモジュールであって、第１流路開口が形成された第１流路開口形成部材と、前記第１流路開口形成部材に対して前記第１方向に配置された第１チップと、を含む第１ヘッドモジュールと、
前記第１ヘッドモジュールに液体を供給する供給流路部材と、
前記第１方向に関して前記第１ヘッドモジュールと前記供給流路部材との間に挟まれることで、前記第１流路開口と前記供給流路部材の流路開口とを液密に接続する弾性の第１シール部材と、
前記供給流路部材と前記第１流路開口形成部材とを固定する第１固定部材と、
を備え、
前記第１シール部材のうち前記第１流路開口形成部材と前記供給流路部材とに挟持される第１シール領域は、前記第１方向に見て前記第１チップと重なり、
前記第１流路開口形成部材のうち前記第１シール領域に重なる部分の前記第１方向に関する第１寸法は、前記第１方向に見た前記第１シール領域と前記第１固定部材との間の第１距離よりも大きい、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 1,200 文字）【請求項２】
前記第１寸法は、前記第１距離の２倍よりも大きい、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記第１寸法は、前記第１距離の３倍よりも大きい、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項４】
前記第１固定部材は、前記第１方向に見て前記第１チップと重なる、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項５】
前記第１流路開口形成部材のうち前記第１固定部材と重なる部分の前記第１方向における寸法は、前記第１距離よりも大きい、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項６】
前記供給流路部材と前記第１流路開口形成部材とを固定する第３固定部材を更に備え、
前記第１寸法は、前記第１方向に見て、前記第１シール領域と前記第３固定部材との間の距離よりも大きく、
前記第３固定部材は、前記第１方向に見て、前記第１シール領域から前記第１固定部材に向かって延在する半直線上に位置しない、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項７】
前記第１シール領域は、前記第１方向に見て、前記第１固定部材と前記第３固定部材との間に配置される、
ことを特徴とする請求項６に記載の液体噴射ヘッド。
【請求項８】
前記第１固定部材及び前記第３固定部材を含む３以上の固定部材であって、前記第１方向に見て前記第１シール領域との距離が前記第１寸法よりも小さく、前記供給流路部材と前記第１流路開口形成部材とを固定する複数の固定部材を備え、
前記第１シール領域は、前記第１方向に見て、前記複数の固定部材を内包する最小の凸多角形の内部に配置される、
ことを特徴とする請求項６に記載の液体噴射ヘッド。
【請求項９】
前記第１流路開口形成部材には、第３流路開口が形成され、
前記液体噴射ヘッドは、前記第１方向に関して前記第１ヘッドモジュールと前記供給流路部材との間に挟まれることで、前記第３流路開口と前記供給流路部材の流路開口とを液密に接続する弾性の第３シール部材を更に備え、
前記第３シール部材のうち前記第１流路開口形成部材と前記供給流路部材とに挟持される第３シール領域は、前記第１方向に見て前記第１チップと重なり、
前記第１流路開口形成部材のうち前記第３シール領域に重なる部分の前記第１方向に関する寸法は、前記第１方向に見て前記第３シール領域と前記第１固定部材との間の距離よりも大きい、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項１０】
前記第１シール領域と前記第１固定部材とは、前記第１方向に見て互いに重ならない、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体噴射ヘッド、および液体噴射装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
印刷用紙等の媒体に対してインク等の液体を噴射する液体噴射ヘッドを備える液体噴射装置が従来から提案されている。
【０００３】
特許文献１に記載の液体噴射ヘッドは、液体を噴射する噴射口を有する素子記録基板、および当該素子記録基板を固定する支持部材を含む記録素子ユニット（ヘッドモジュール）と、記録素子ユニットへ液体を供給するための液体供給路を有する流路ユニット（供給流路部材）と、を備え、記録素子ユニットと流路ユニットとは弾性部材（シール部材）を介して液密に流路接続されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２２６９８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヘッドモジュールと供給流路部材との間にシール部材を挟んで液密に流路を接続する場合、シール部材の反力によってヘッドモジュールの信頼性が低下するおそれがある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る液体噴射ヘッドは、第１方向に液体を噴射するヘッドモジュールであって、第１流路開口が形成された第１流路開口形成部材と、前記第１流路開口形成部材に対して前記第１方向に配置された第１チップと、を含む第１ヘッドモジュールと、前記第１ヘッドモジュールに液体を供給する供給流路部材と、前記第１方向に関して前記第１ヘッドモジュールと前記供給流路部材との間に挟まれることで、前記第１流路開口と前記供給流路部材の流路開口とを液密に接続する弾性の第１シール部材と、前記供給流路部材と前記第１流路開口形成部材とを固定する第１固定部材と、を備え、前記第１シール部材のうち前記第１流路開口形成部材と前記供給流路部材とに挟持される第１シール領域は、前記第１方向に見て前記第１チップと重なり、前記第１流路開口形成部材のうち前記第１シール領域に重なる部分の前記第１方向に関する第１寸法は、前記第１方向に見た前記第１シール領域と前記第１固定部材との間の第１距離よりも大きい。
【０００７】
本開示の一態様に係る液体噴射装置は、複数の液体噴射ヘッドと、前記複数の液体噴射ヘッドが固定されたユニットベースと、を備える。
【図面の簡単な説明】
【０００８】

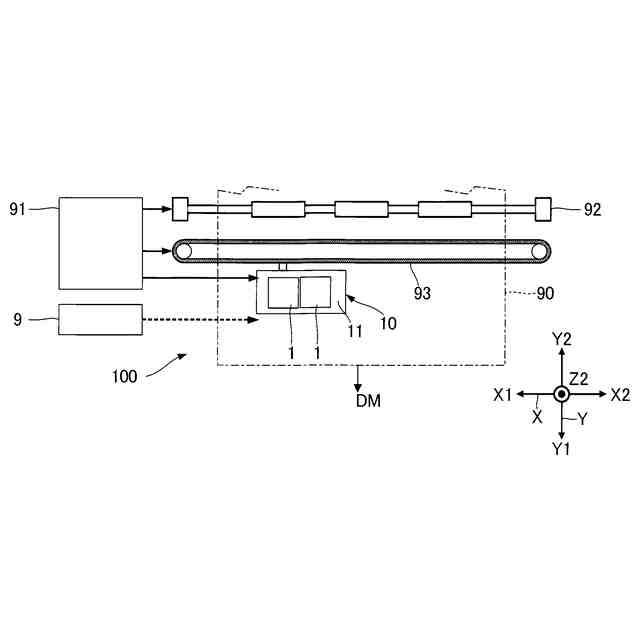

第１実施形態に係る液体噴射装置の構成を例示する概略図である。

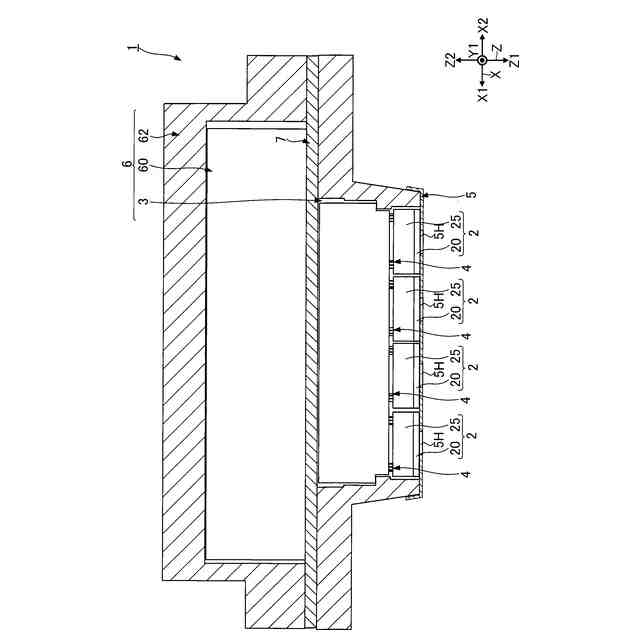

図１に示す液体噴射ヘッドの断面図である。

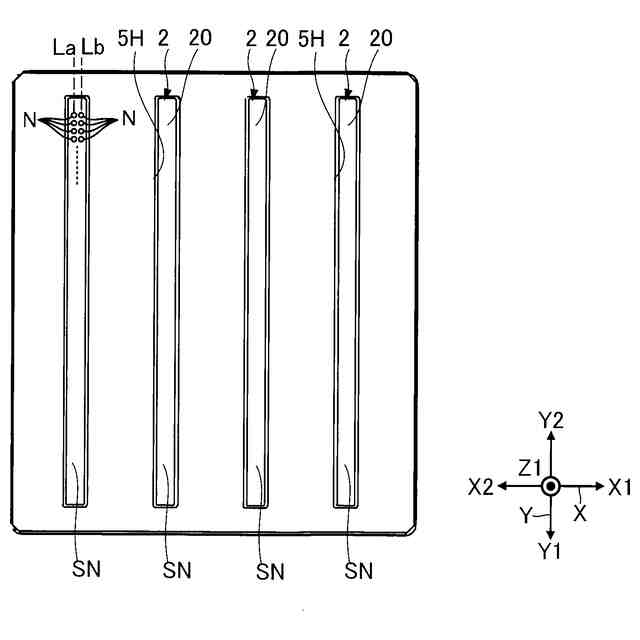

図２に示す液体噴射ヘッドの下面図である。

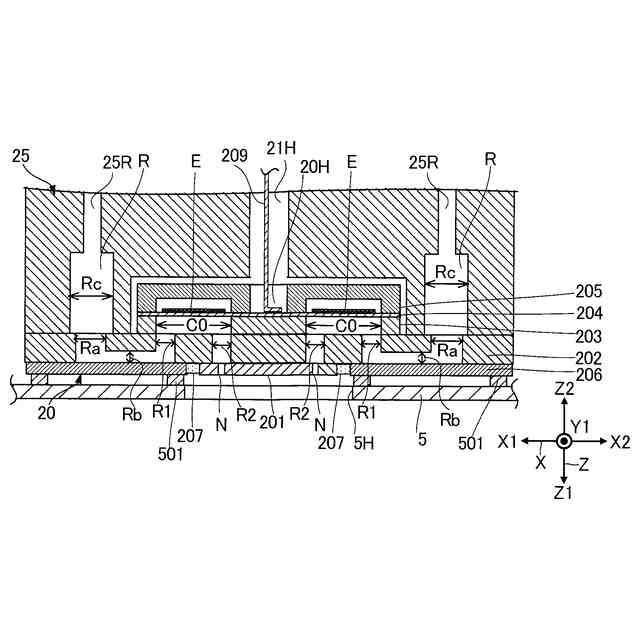

図２に示すヘッドモジュールが有するチップの断面図である。

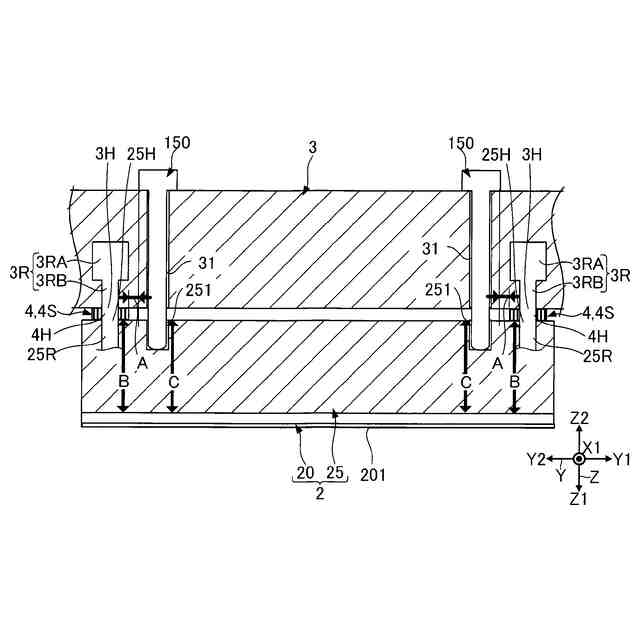

図２に示すヘッドモジュール、供給流路部材およびシール部材を示す図である。

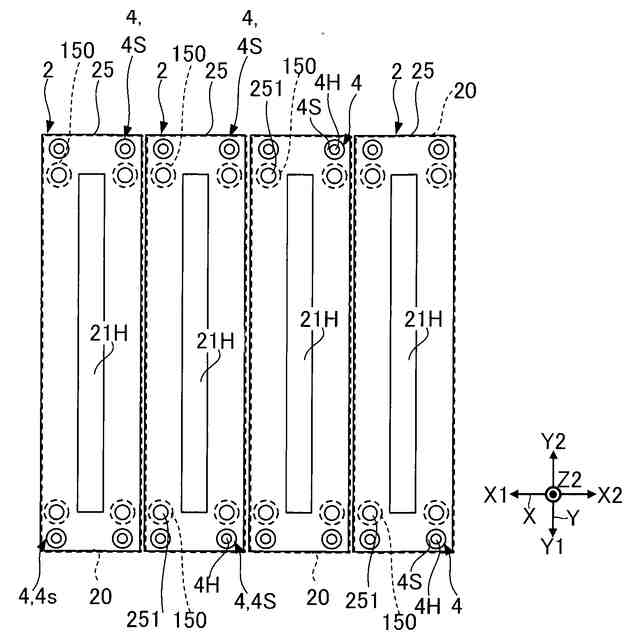

図２に示すヘッドモジュールおよびシール部材の平面図である。

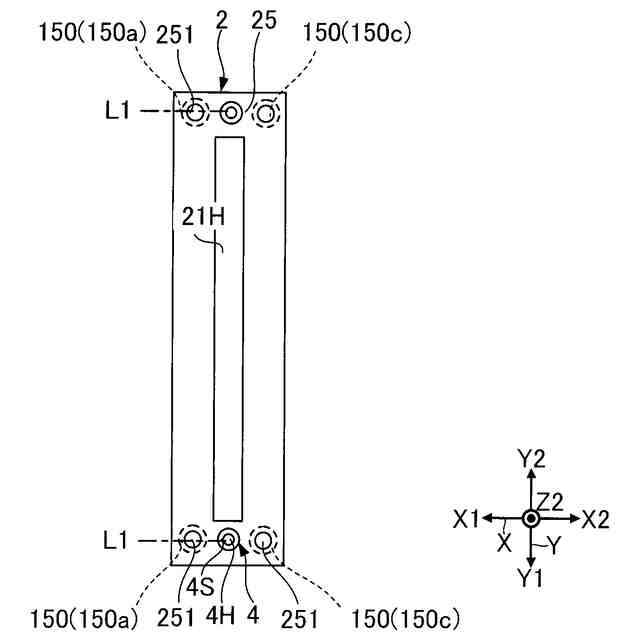

第１変形例のシール部材および固定部材の平面図である。
第１変形例のシール部材および固定部材の断面図である。

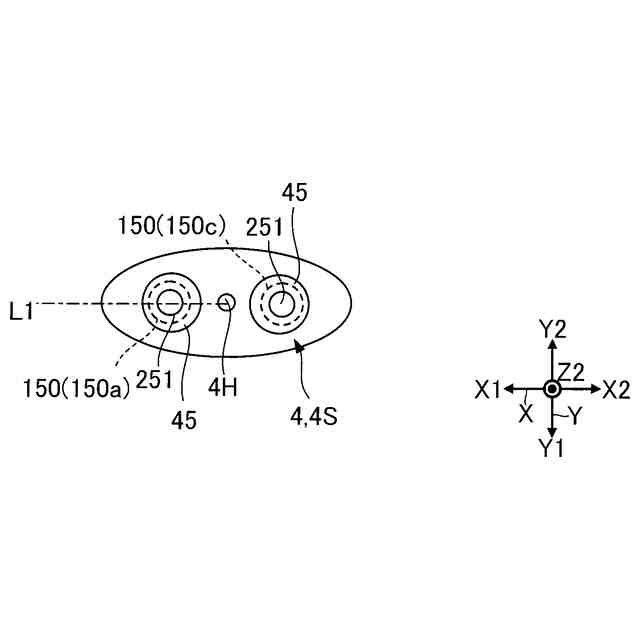

第２変形例のシール部材および固定部材の平面図である。
第２変形例のシール部材および固定部材の断面図である。
第３変形例のシール部材および固定部材の平面図である。
第４変形例のシール部材および固定部材の平面図である。
第５変形例のシール部材および固定部材の平面図である。
第６変形例のシール部材および固定部材の断面図である。
第６変形例のヘッドモジュールの平面図である。
第７変形例のシール部材および固定部材の平面図である。
第７変形例のシール部材および固定部材の断面図である。
第８変形例のヘッドモジュールの平面図である。
第８変形例のヘッドモジュールの断面図である。
第９変形例のヘッドモジュールの断面図である。
第１０変形例のシール部材およびその近傍を示す断面図である。
第１１変形例のシール部材およびその近傍を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本発明に係る好適な実施形態を説明する。なお、図面において各部の寸法または縮尺は実際と適宜に異なり、理解を容易にするために模式的に示す部分もある。また、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られない。また、「要素γ上の要素β」とは、要素γと要素βとが直接的に接触する構成に限定されず、要素γと要素βとが直接的に接触していない構成も含まれる。「要素γと要素βとが等しい」とは、要素γと要素βとが実質的に等しければよく、測定誤差および製造誤差等を含む。「要素γと要素βとが同じである」とは、要素γと要素βとが実質的に同じであればよく、測定誤差および製造誤差等を含む。
【００１０】
１．第１実施形態
１－１．液体噴射装置１００の全体構成
図１は、第１実施形態に係る液体噴射装置１００の構成を例示する概略図である。以下では、説明の便宜上、互いに直交するＸ軸、Ｙ軸およびＺ軸を適宜用いて説明する。また、Ｘ軸に沿う一方向をＸ１方向と表記し、Ｘ１方向とは反対の方向をＸ２方向と表記する。同様に、Ｙ軸に沿う一方向をＹ１方向と表記し、Ｙ１方向とは反対の方向をＹ２方向と表記する。Ｚ軸に沿う一方向をＺ１方向と表記し、Ｚ１方向とは反対の方向をＺ２方向と表記する。また、Ｚ１方向は、「第１方向」に相当する。また、ある地点に対してＺ１方向を「下方」とし、ある地点からＺ２方向を「上方」とする。また、Ｚ１方向またはＺ２方向に見ることを「平面視」とする。
（【００１１】以降は省略されています）
