公開番号2025126874
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024076584
出願日2024-05-09
発明の名称発光具のアタッチメントおよび発光具のカバー
出願人株式会社ルミカ
代理人個人,個人,個人
主分類F21L 4/00 20060101AFI20250822BHJP(照明)
要約【課題】先端側部位(発光部)と基端側部位(把持部)とを備えた発光具において、基端側部位まわりの外観を容易に変更することができる発光具のアタッチメントを提供する。

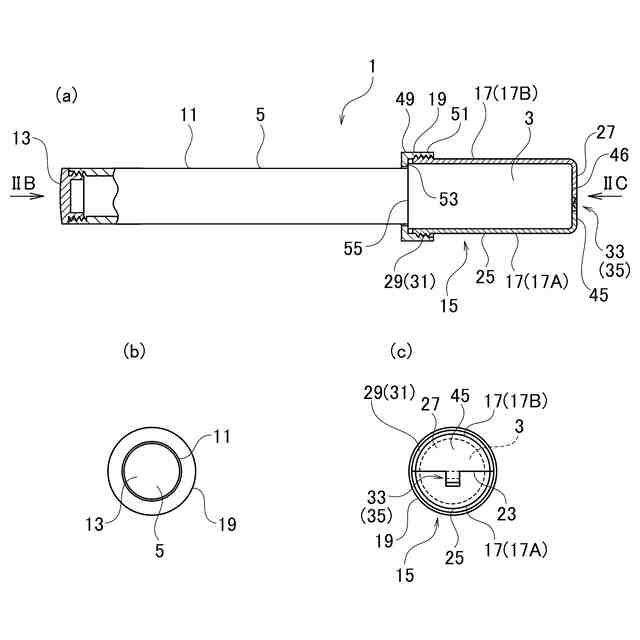

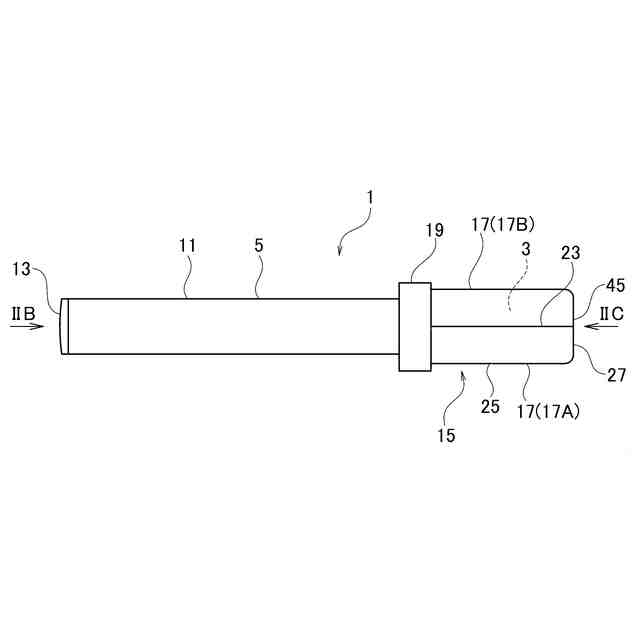

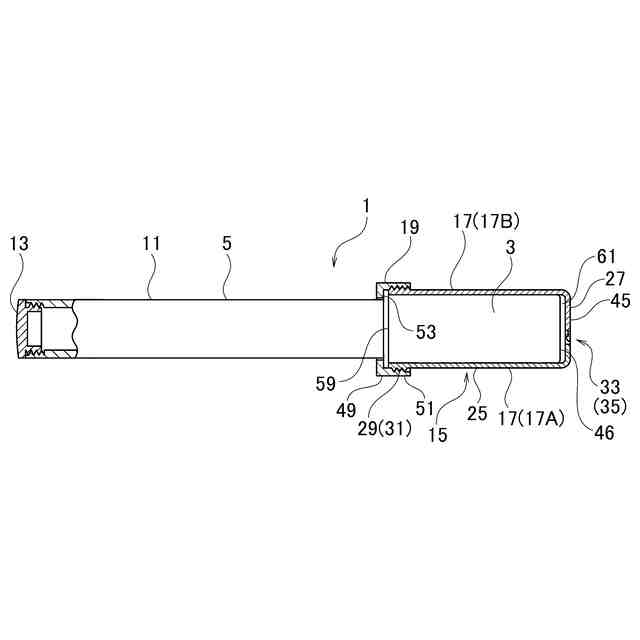

【解決手段】先端側部位5と基端側部位3とを備えて構成されている発光具1の基端側部位3を内側に入れて基端側部位3を覆うカバー17と、基端側部位3を内側に入れて基端側部位3を覆うようにカバー17が発光具1に仮設置されたときに、カバー17と発光具1とに係合することで、カバー17を発光具1に固定するカバー固定材19とを有する発光具のアタッチメント15である。
【選択図】図2
特許請求の範囲【請求項１】
先端側部位と基端側部位とを備えて構成されている発光具に設置され前記基端側部位を内側に入れて前記基端側部位を覆うとともに、前記発光具に対して着脱自在になっている発光具のカバー。
続きを表示（約 1,600 文字）【請求項２】
円筒状部位を備えて構成されており、被係止部が設けられており、
前記発光具の基端側部位は円柱状に形成されており、前記発光具の基端側部位には係止部が設けられており、
前記円筒状部位の中心軸と前記発光具の基端側部位の中心軸とが互いに一致しており、前記円筒状部位の開口部と前記発光具の基端側部位の基端とが互いに対向し前記発光具から離れている状態から、前記発光具の基端側部位に対して前記中心軸の延伸方向で移動し、この移動をし終えたときに、前記発光具の基端側部位が前記円筒状部位内に入るともに、前記被係止部が前記係止部に係合するように構成されており、
前記係止部と前記被係止部との係合状態を維持したまま、前記中心軸を回動中心にして前記発光具の基端側部位に対して所定の角度回動することで、前記被係止部が前記係止部に係止され、前記発光具に設置されるように構成されている請求項１に記載の発光具のカバー。
【請求項３】
円筒状部位を備えて構成されており、前記円筒状部位には被係止部が設けられており、
前記発光具の基端側部位は円柱状に形成されており、前記発光具の基端側部位には係止部が設けられており、
前記係止部は、前記発光具の基端側部位の、前記先端側部位近傍の箇所に設けられている突起で構成されており、
前記被係止部は、前記円筒状部位の開口部の近傍に設けられており、前記円筒状部位の内面から前記円筒状部位の外面に凹んでいる「Ｌ」字状の切り欠きで構成されており、前記「Ｌ」字状の切り欠きの１つ目の直線状の部位は、前記円筒状部位の中心軸の延伸方向に延びており、前記「Ｌ」字状の切り欠きの２つ目の直線状の部位は、前記１つ目の直線状の部位の、前記円筒状部位の開口部とは反対側の端から、前記円筒状部位の周方向に延びており、
前記発光具の基端側部位に設置されたときに、前記突起が前記被係止部の２つ目の直線状の部位の、前記１つ目の直線状の部位とは反対側の端部のところに位置して、前記被係止部が前記係止部に係止されるように構成されている請求項１に記載の発光具のカバー。
【請求項４】
前記発光具に設置されている状態では、付勢力をもって前記発光具の基端側部位に設置されている請求項１～請求項３のいずれか１項に記載の発光具のカバー。
【請求項５】
先端側部位と基端側部位とを備えて構成されている発光具の前記基端側部位を内側に入れて前記基端側部位を覆うカバーと、
前記基端側部位を内側に入れて前記基端側部位を覆うように前記カバーが前記発光具に仮設置されたときに、前記カバーと前記発光具とに係合することで、前記カバーを前記発光具に固定するカバー固定材と、
を有する発光具のアタッチメント。
【請求項６】

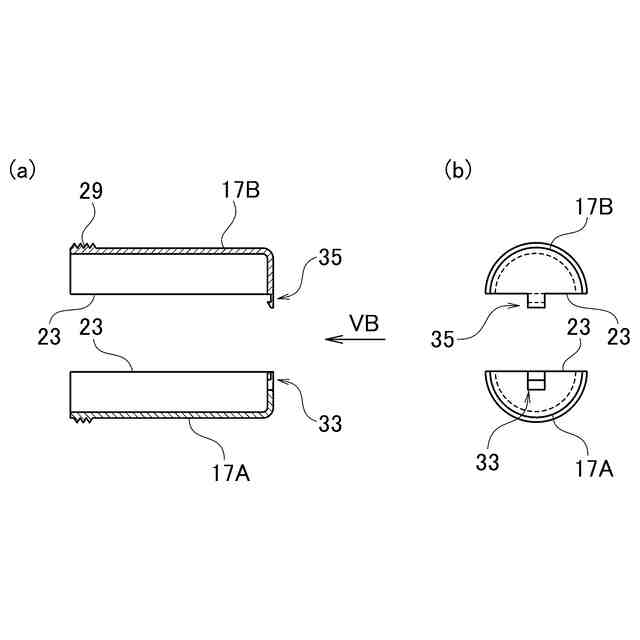

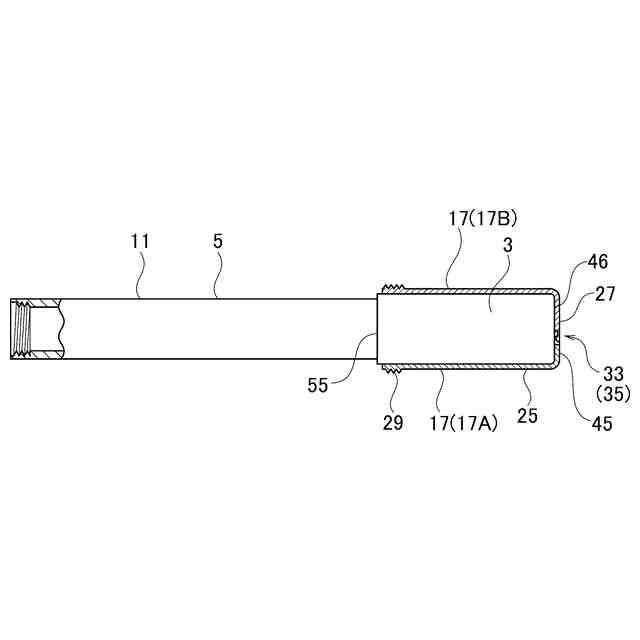

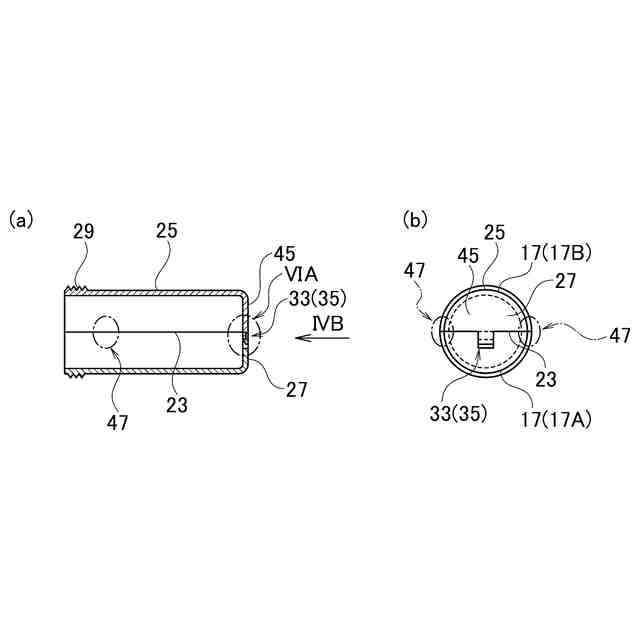

前記カバーは、筒状部を備えて形成されており、前記筒状部の母線の延伸方向に延びる面で複数のカバー構成体に分割にされている請求項５に記載の発光具のアタッチメント。
【請求項７】
前記カバーは、筒状部を備えて構成されており、

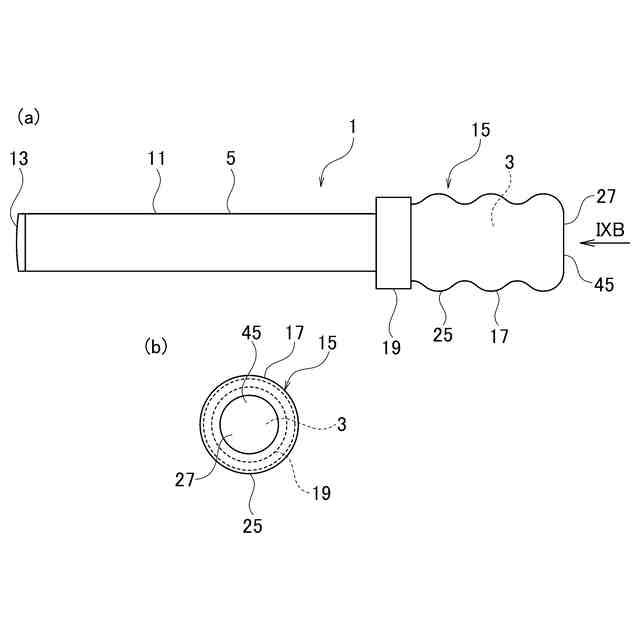

前記筒状部はこの筒の中心軸の延伸方向で、外径の値が、周期的に滑らかに変化している請求項５に記載の発光具のアタッチメント。
【請求項８】
前記カバーの外周部の一部にオスネジが設けられており、

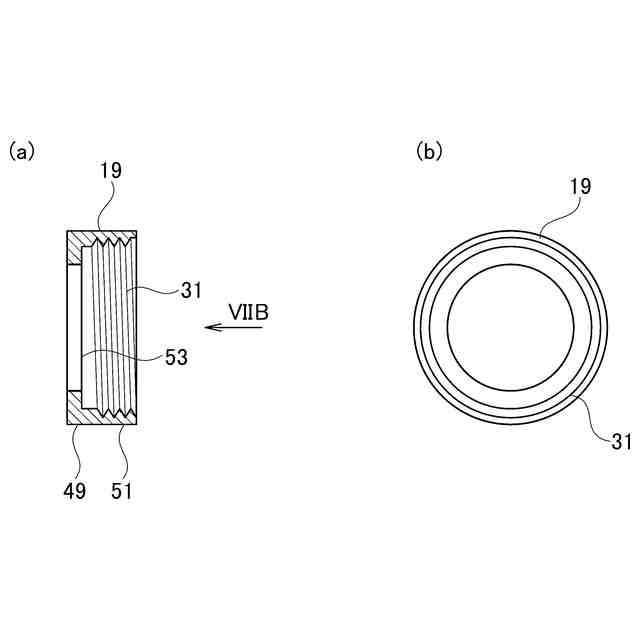

前記カバー固定材は環状に形成されており、前記カバー固定材の内周部にメスネジが設けられており、
前記カバーが前記発光具に仮設置された状態で、前記カバーのオスネジに前記カバー固定材のメスネジを螺合させることで、前記カバーと前記カバー固定材とが前記発光具に固定されるように構成されている請求項５から請求項７のいずれか１項に記載の発光具のアタッチメント。
【請求項９】
前記カバーは、筒状部を備えて構成されており、前記筒状部には、模様が形成されている請求項５に記載の発光具のアタッチメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光具のアタッチメントおよび発光具のカバーに係り、特に、発光具の基端側部位に設置されて使用されるものに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、把持部（基端側部位）の一端側（先端側）に取り付けられるシート部材と、このシート状部材を覆うように基端側部位に取り付けられる保護部材とを有するペンライト（発光具）が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６０６０２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の発光具では、基端側部位の一部の装飾をすることができる。一方、基端側部位の全体の装飾等、基端側部位全体の外観を容易に変更することができる発光具が要望されている。本発明は、先端側部位と基端側部位とを備えた発光具において、基端側部位まわりの外観を容易に変更することができる発光具のアタッチメントおよび発光具のカバーを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の態様に係る発光具のカバーは、先端側部位と基端側部位とを備えて構成されている発光具に設置され前記基端側部位を内側に入れて前記基端側部位を覆うとともに、前記発光具に対して着脱自在になっている発光具のカバーである。
【０００６】
本発明の態様に係る発光具のカバーは、円筒状部位を備えて構成されており、被係止部が設けられており、前記発光具の基端側部位は円柱状に形成されており、前記発光具の基端側部位には係止部が設けられており、前記円筒状部位の中心軸と前記発光具の基端側部位の中心軸とが互いに一致しており、前記円筒状部位の開口部と前記発光具の基端側部位の基端とが互いに対向し前記発光具から離れている状態から、前記発光具の基端側部位に対して前記中心軸の延伸方向で移動し、この移動をし終えたときに、前記発光具の基端側部位が前記円筒状部位内に入るともに、前記被係止部が前記係止部に係合するように構成されており、前記係止部と前記被係止部との係合状態を維持したまま、前記中心軸を回動中心にして前記発光具の基端側部位に対して所定の角度回動することで、前記被係止部が前記係止部に係止され、前記発光具に設置されるように構成されている請求項１に記載の発光具のカバーである。
【０００７】
本発明の態様に係る発光具のカバーは、円筒状部位を備えて構成されており、前記円筒状部位には被係止部が設けられており、前記発光具の基端側部位は円柱状に形成されており、前記発光具の基端側部位には係止部が設けられており、前記係止部が、前記発光具の基端側部位の、前記先端側部位近傍の箇所に設けられている突起で構成されており、前記被係止部が、前記円筒状部位の開口部の近傍に設けられており、前記円筒状部位の内面から前記円筒状部位の外面に凹んでいる「Ｌ」字状の切り欠きで構成されており、前記「Ｌ」字状の切り欠きの１つ目の直線状の部位が、前記円筒状部位の中心軸の延伸方向に延びており、前記「Ｌ」字状の切り欠きの２つ目の直線状の部位が、前記１つ目の直線状の部位の、前記円筒状部位の開口部とは反対側の端から、前記円筒状部位の周方向に延びており、前記発光具の基端側部位に設置されたときに、前記突起が前記被係止部の２つ目の直線状の部位の、前記１つ目の直線状の部位とは反対側の端部のところに位置して、前記被係止部が前記係止部に係止されるように構成されている発光具のカバーである。
【０００８】
本発明の態様に係る発光具のカバーは、前記発光具に設置されている状態で、付勢力をもって前記発光具の基端側部位に設置されている発光具のカバーである。
【０００９】
本発明の態様に係る発光具のアタッチメントは、先端側部位と基端側部位とを備えて構成されている発光具の前記基端側部位を内側に入れて前記基端側部位を覆うカバーと、前記基端側部位を内側に入れて前記基端側部位を覆うように前記カバーが前記発光具に仮設置されたときに、前記カバーと前記発光具とに係合することで、前記カバーを前記発光具に固定するカバー固定材とを有する発光具のアタッチメントである。
【００１０】
また、本発明の態様に係る発光具のアタッチメントでは、前記カバーが、筒状部を備えて形成されており、前記筒状部の母線の延伸方向に延びる面で複数のカバー構成体に分割にされている。
（【００１１】以降は省略されています）
