公開番号2025127582
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024353
出願日2024-02-21
発明の名称メンテナンスユニット、液体吐出装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/165 20060101AFI20250826BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】少ない量の第2液体で払拭部を均一な湿潤状態にすることができるメンテナンスユニット、液体吐出装置を提供する。
【解決手段】第1液体を吐出するノズルが形成される液体吐出部22のノズル形成面25を払拭可能な払拭部55と、気体および第2液体の混合流体を噴射口93から噴射して払拭部55を湿潤させる混合流体噴射部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１液体を吐出するノズルが形成される液体吐出部のノズル形成面を払拭可能な払拭部と、
気体および第２液体の混合流体を噴射口から噴射して前記払拭部を湿潤させる混合流体噴射部と、
を備えることを特徴とするメンテナンスユニット。
続きを表示（約 980 文字）【請求項２】
前記払拭部は、液体を吸収可能な帯状の吸収部材により構成されており、
前記吸収部材の幅方向における長さは、前記ノズル形成面の前記幅方向における長さよりも長く、
前記噴射口は、前記幅方向に移動可能であることを特徴とする請求項１に記載のメンテナンスユニット。
【請求項３】
前記噴射口は、前記払拭部を湿潤させる第１位置と、前記ノズル形成面に対して前記混合流体を噴射する第２位置と、の間で移動可能であることを特徴とする請求項１に記載のメンテナンスユニット。
【請求項４】
前記噴射口を第１噴射口とした場合、前記混合流体噴射部は、前記ノズル形成面に対して前記混合流体を噴射可能な第２噴射口を有することを特徴とする請求項１に記載のメンテナンスユニット。
【請求項５】
前記混合流体噴射部は、前記第１噴射口からの前記混合流体の噴射と、前記第２噴射口からの前記混合流体の噴射と、を切り替え可能な切替部を有することを特徴とする請求項４に記載のメンテナンスユニット。
【請求項６】
前記第２液体を収容するメインタンクから供給される前記第２液体を貯留可能なサブタンクを更に備えることを特徴とする請求項１に記載のメンテナンスユニット。
【請求項７】
前記気体は、圧縮空気であることを特徴とする請求項１に記載のメンテナンスユニット。
【請求項８】
第１液体を吐出するノズルが形成されるノズル形成面を有する液体吐出部と、
請求項１～請求項７のうち何れか一項に記載のメンテナンスユニットと、
を備えることを特徴とする液体吐出装置。
【請求項９】
前記混合流体噴射部は、前記気体としての圧縮空気を導出可能な導出部に接続可能な導入部を有することを特徴とする請求項８に記載の液体吐出装置。
【請求項１０】
前記液体吐出部は、走査方向に移動可能であり、
前記混合流体噴射部および前記払拭部は、前記走査方向に並んで設けられ、
前記混合流体噴射部は、前記走査方向を向く成分を有する方向に向かって前記混合流体を噴射することを特徴とする請求項８に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、メンテナンスユニット、液体吐出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば特許文献１のように、液体吐出装置の一例であるインクジェット記録装置がある。インクジェット記録装置は、液体吐出部の一例であるヘッドと、払拭機構と、供給機構と、を備える。ヘッドは、ノズル形成面の一例であるノズル面に配列されたノズルから第１液体の一例である液体を吐出して印刷する。払拭機構は、払拭シートによりノズル面を払拭する。供給機構は、孔が開いた供給パイプから払拭シートに第２液体の一例である洗浄液を供給する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－３０３４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の供給機構は、孔が下に向くように供給パイプを回転させることで、払拭シートに洗浄液を供給する。孔から払拭シートに洗浄液を滴下させる場合、払拭シートの全体を均一な湿潤状態とするためには多くの洗浄液が必要である。
【課題を解決するための手段】
【０００５】
上記課題を解決するメンテナンスユニットは、第１液体を吐出するノズルが形成される液体吐出部のノズル形成面を払拭可能な払拭部と、気体および第２液体の混合流体を噴射口から噴射して前記払拭部を湿潤させる混合流体噴射部と、を備える。
【０００６】
上記課題を解決する液体吐出装置は、第１液体を吐出するノズルが形成されるノズル形成面を有する液体吐出部と、上記構成のメンテナンスユニットと、を備える。
【図面の簡単な説明】
【０００７】

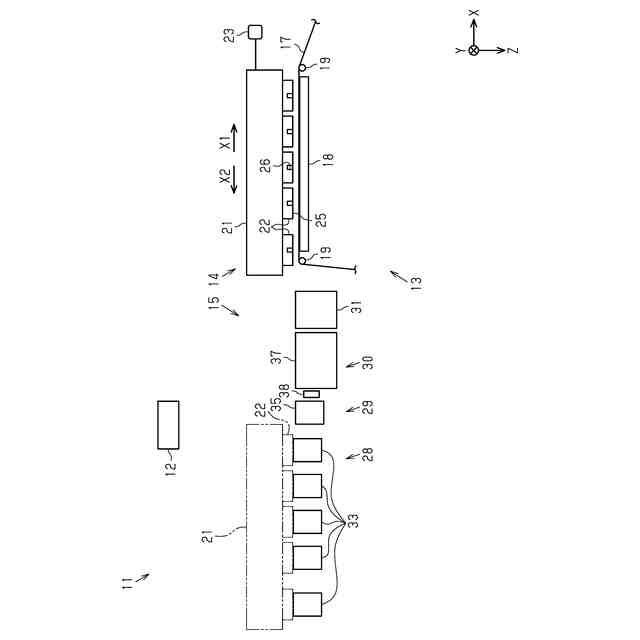

図１は、液体吐出装置の第１実施形態の模式図である。

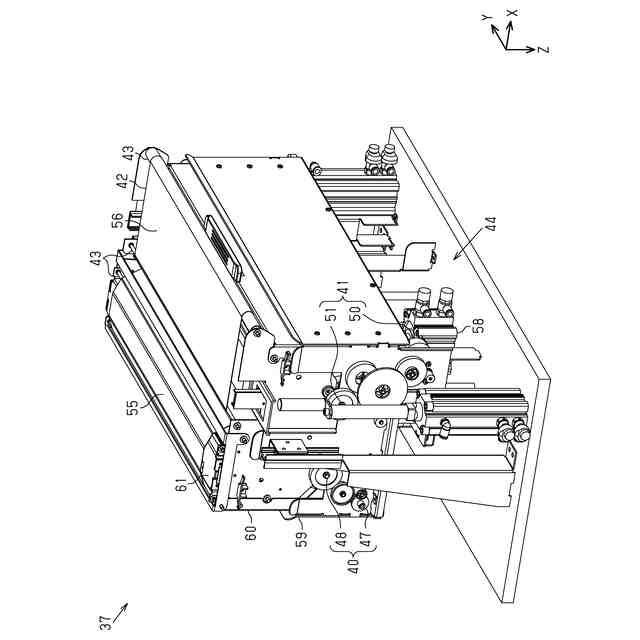

図２は、払拭装置の斜視図である。

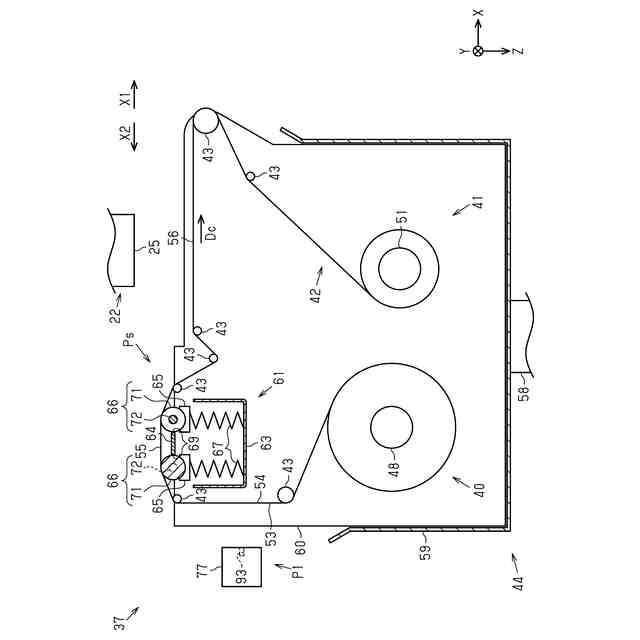

図３は、流体噴射ヘッドと払拭装置の模式断面図である。
図４は、押付部の斜視図である。

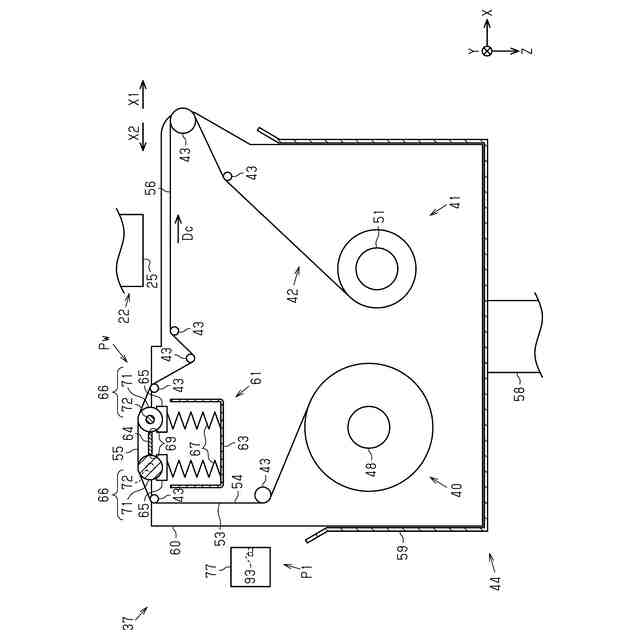

図５は、払拭部が払拭位置に位置する払拭装置の模式断面図である。

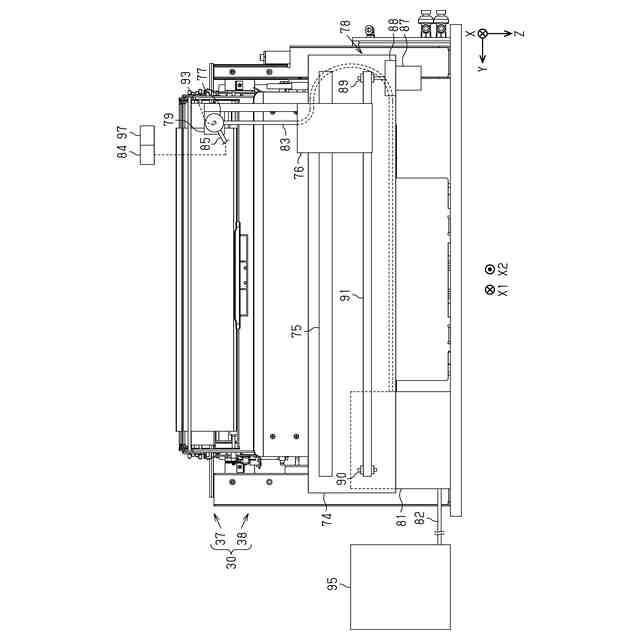

図６は、メンテナンスユニットの側面図である。
図７は、流体噴射ヘッドと払拭装置の模式断面図である。

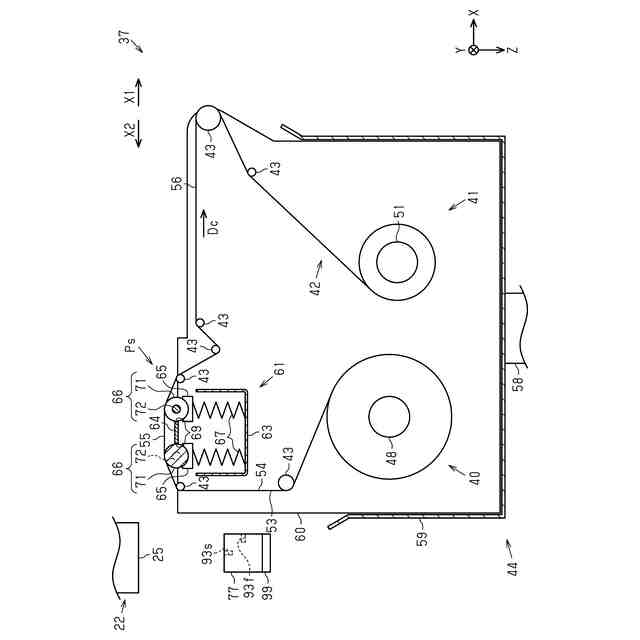

図８は、流体噴射ヘッドと払拭装置の第２実施形態の模式断面図である。
【発明を実施するための形態】
【０００８】
［第１実施形態］
以下、メンテナンスユニット、液体吐出装置の第１実施形態を、図面を参照して説明する。液体吐出装置は、例えば、用紙、布帛などの媒体に第１液体の一例であるインクを吐出することによって、文字、写真などの画像を印刷するインクジェット式のプリンターである。
【０００９】
図面では、液体吐出装置１１が水平面上に置かれているものとして重力の方向をＺ軸で示し、水平面に沿う方向をＸ軸とＹ軸で示す。Ｘ軸、Ｙ軸、及びＺ軸は、互いに直交する。以下の説明では、Ｘ軸と平行な方向を走査方向Ｘ１及び払拭方向Ｘ２ともいい、Ｙ軸と平行な方向を幅方向Ｙともいい、Ｚ軸に平行な方向を鉛直方向Ｚともいう。払拭方向Ｘ２は、走査方向Ｘ１とは反対の方向である。
【００１０】
＜液体吐出装置＞
図１に示すように、液体吐出装置１１は、制御部１２と、媒体搬送部１３と、印刷部１４と、メンテナンス部１５と、を備えてもよい。
（【００１１】以降は省略されています）
