公開番号2025128024
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025014166
出願日2025-01-30
発明の名称管継手
出願人株式会社イノアック住環境,東尾メック株式会社
代理人個人,個人
主分類F16L 17/03 20060101AFI20250826BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】配管を仮固定できる管継手を提供する。

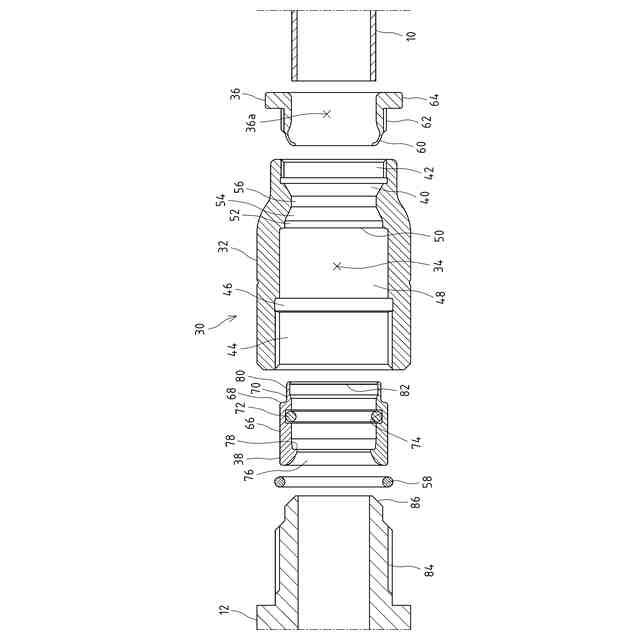

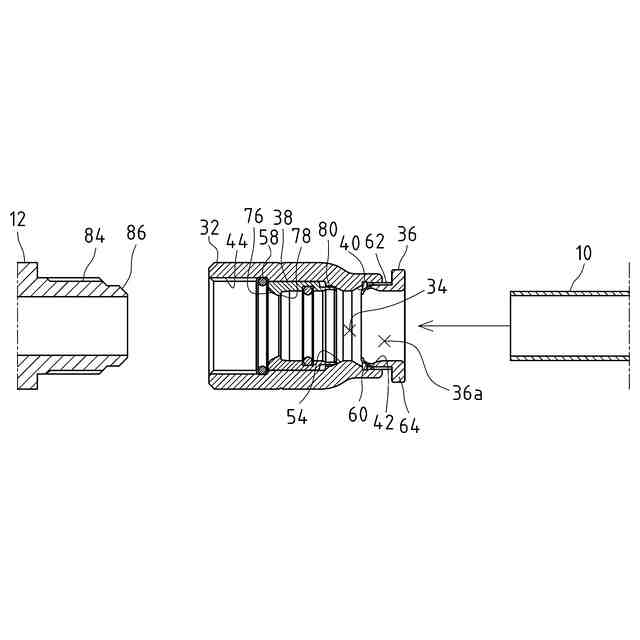

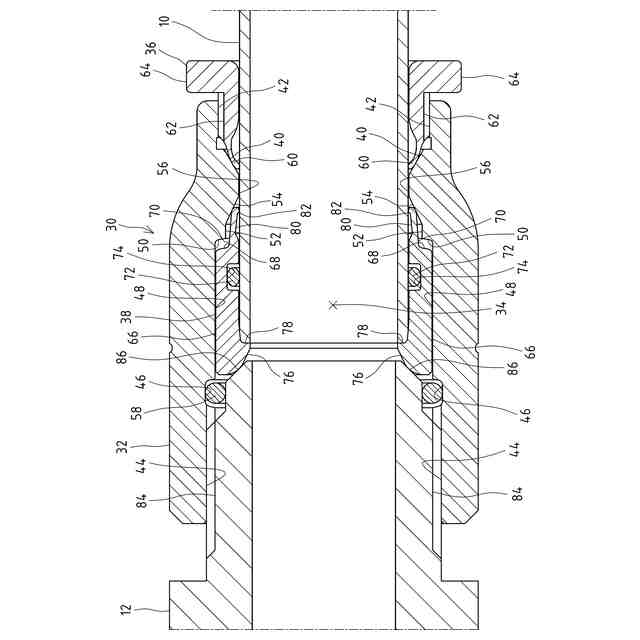

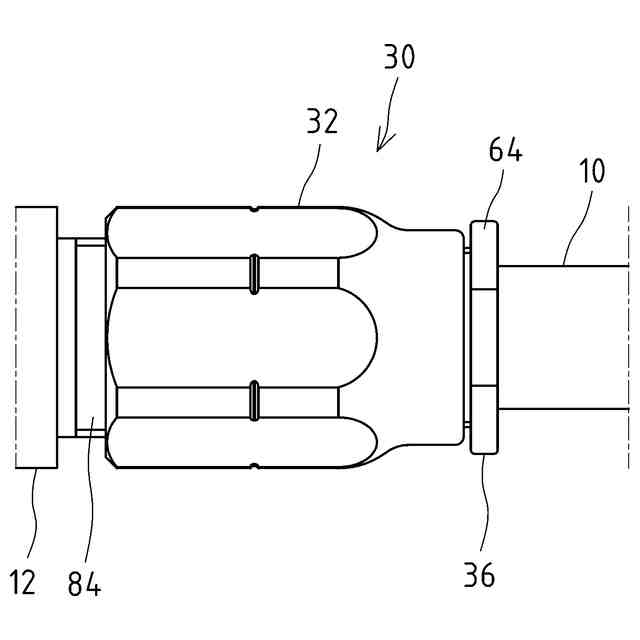

【解決手段】管継手30は、貫通孔34を有するナット32と、ナット32に取り付けられ、貫通孔34に挿入される配管10とナット32との間に配置されるパッキン36とを備えている。パッキン36は、配管10の外周面に当接する係止部60を有している。また、ナット32は、係止部60が貫通孔34に挿入されるにつれて、貫通孔34に挿入されている配管10の外周面に向けて係止部60を押さえる押さえ部40を有している。
【選択図】図2
特許請求の範囲【請求項１】
貫通孔を有するナットと、前記貫通孔に挿入される配管と前記ナットとの間に配置されるパッキンとを備える管継手であって、
前記パッキンは、前記配管の外周面に当接する係止部を有し、
前記ナットは、前記係止部の前記貫通孔への挿入につれて、前記貫通孔に挿入される前記配管の外周面に向けて前記係止部を押さえる押さえ部を有する、管継手。
続きを表示（約 560 文字）【請求項２】
前記押さえ部は、前記貫通孔における前記係止部が挿入される入口側と比べて奥側が前記貫通孔の軸中心側に突出している請求項１に記載の管継手。
【請求項３】
前記押さえ部は、前記貫通孔の前記入口側から奥側に向かうにつれて前記貫通孔の軸中心側に傾く傾斜面である請求項２に記載の管継手。
【請求項４】
前記パッキンは、前記係止部が前記貫通孔に挿入される際に前記貫通孔の外側に配置される取付操作部を有し、
前記取付操作部は、前記配管が挿入される挿入孔を有し、
前記係止部は、前記取付操作部側から前記係止部の先端に向かうにつれて前記挿入孔の軸中心側に傾いている請求項１に記載の管継手。
【請求項５】
前記ナットは、ネジ状の第１被取付部を有し、
前記パッキンは、前記第１被取付部に噛み合うネジ状の第１取付部を有する請求項１に記載の管継手。
【請求項６】
前記ナットに取り付けられ、前記貫通孔の奥側に前記パッキンを押す押圧部材を備える請求項１に記載の管継手。
【請求項７】
前記ナットは、ネジ状の第２被取付部を有し、
前記押圧部材は、前記第２被取付部に噛み合うネジ状の第２取付部を有する請求項６に記載の管継手。

発明の詳細な説明【技術分野】
【０００１】
この発明は、管継手に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
管継手の一種として、袋ナットの貫通孔に配管を通した後、袋ナットを継手本体に嵌め合わせるものが提案されている（例えば特許文献１参照）。特許文献１の管継手は、継手本体で貫通孔に配置されたストップリングを押して、ストップリングの先端に形成された爪部を配管の外周面に食い込ませることで配管を固定している。ここで、袋ナットの材質と配管の材質が異なる金属である場合、異種金属による接触腐食が発生するおそれがあることから、袋ナットに円環状の絶縁パッキンを取り付けることが行われている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２７０８４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配管を袋ナットの貫通孔に通してから袋ナットと継手本体との締結が完了するまでの間において、配管は固定されていない。そのため、袋ナットを継手本体に嵌め合わせるときや袋ナットを継手本体にねじ込むときなどの接続作業中にて、袋ナットから配管が抜けたり、配管が位置ずれしたりすることがある。
【０００５】
本開示は、従来の技術に係る前記課題に鑑み、これらを好適に解決するべく提案されたものであって、配管を仮固定可能な管継手を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る管継手の第１態様は、
貫通孔を有するナットと、前記貫通孔に挿入される配管と前記ナットとの間に配置されるパッキンとを備える管継手であって、
前記パッキンは、前記配管の外周面に当接する係止部を有し、
前記ナットは、前記係止部の前記貫通孔への挿入につれて、前記貫通孔に挿入されている前記配管の外周面に向けて前記係止部を押さえる押さえ部を有することを要旨とする。
本開示に係る管継手によれば、パッキンによって配管を仮固定することができる。
【０００７】
本開示に係る管継手の第２態様は、前記第１態様において、
前記押さえ部は、前記貫通孔における前記係止部が挿入される入口側と比べて奥側が前記貫通孔の軸中心側に突出していてもよい。
【０００８】
本開示に係る管継手の第３態様は、前記第２態様において、
前記押さえ部は、前記貫通孔の前記入口側から奥側に向かうにつれて前記貫通孔の軸中心側に傾く傾斜面であってもよい。
【０００９】
本開示に係る管継手の第４態様は、前記第１態様、前記第２態様及び前記第３態様の何れかにおいて、
前記パッキンは、前記係止部が前記貫通孔に挿入される際に前記貫通孔の外側に配置される取付操作部を有し、
前記取付操作部は、前記配管が挿入される挿入孔を有し、
前記係止部は、前記取付操作部側から前記係止部の先端に向かうにつれて前記挿入孔の軸中心側に傾いていてもよい。
【００１０】
本開示に係る管継手の第５態様は、前記第１態様、前記第２態様、前記第３態様及び前記第４態様の何れかにおいて、
前記ナットは、ネジ状の第１被取付部を有し、
前記パッキンは、前記第１被取付部に噛み合うネジ状の第１取付部を有していてもよい。
（【００１１】以降は省略されています）
