公開番号2025124125
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024019966
出願日2024-02-14
発明の名称電磁弁
出願人株式会社不二工機
代理人個人
主分類F16K 31/06 20060101AFI20250819BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】常時閉型弁とコイルを共通化できる常時開型電磁弁を得る。

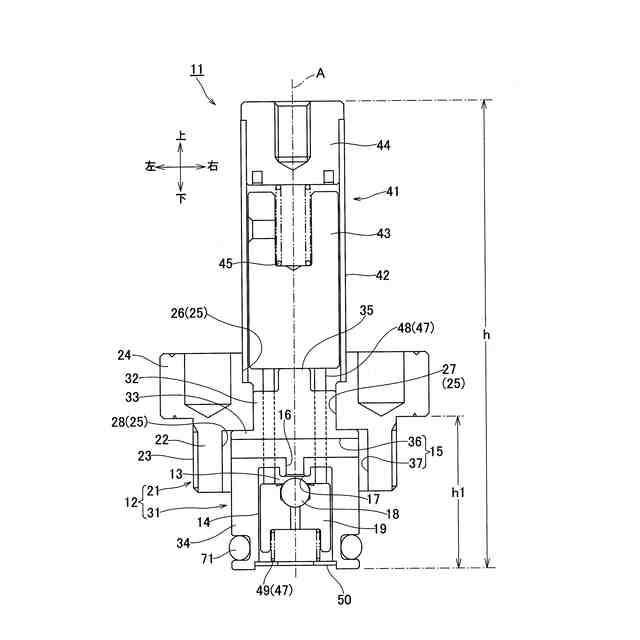

【解決手段】流路ブロックの弁装着穴に嵌入可能なカートリッジ式電磁弁で、弁室13、流入路14及び流出路15を有する弁本体12と、弁体18と、電磁駆動装置41を備え、弁本体は、貫通孔25を有し弁装着穴に嵌入される本体部22を有する外本体21と、貫通孔内に固定された内本体31を有し、内本体は、本体部と同じ高さに配される胴部33と、胴部下側のシリンダ部34を有し、胴部は、弁室に開口し下端に弁座17を有する弁口16を有し、流出孔に連通する流路間隙37を胴部と本体部の間に形成し、当該電磁弁は、弁体を摺動可能にシリンダ部内に支持する弁体ホルダ19と、プランジャ43の上下動を弁体ホルダに伝える伝達機構47を備え、流入路はシリンダ部下面からシリンダ部内を通って弁室に連通し、流出路は弁口と流路間隙を連通させるように胴部に形成した連絡路36を含む。
【選択図】図1
特許請求の範囲【請求項１】
弁室、前記弁室に流体を流入させる流入路、前記弁室から前記流体を流出させる流出路、および、前記弁室内に形成された弁座、を有する、弁本体と、
前記弁座に対して進退動する弁体と、
前記弁体を駆動する電磁駆動装置と、
を備え、
前記弁座から前記電磁駆動装置に向かう方向を「上」、前記電磁駆動装置から前記弁座に向かう方向を「下」、上下方向に関する位置を「高さ位置」としたときに、
前記電磁駆動装置は、
前記弁本体の上面部から上方に立ち上がるように備えられたスリーブと、
前記スリーブ内に上下方向に摺動可能に収容されたプランジャと、
前記スリーブの上端側に固定されて前記プランジャを吸引する吸引子と、
前記プランジャを下方へ付勢する開弁ばねと、
を有する
電磁弁であって、
前記弁本体は、
中心部に上下方向に延びる貫通孔をするとともに、リング状の本体部を有する、外本体と、
前記貫通孔内に固定される内本体と、
を有し、
前記内本体は、
前記貫通孔に嵌挿されて当該内本体を前記外本体に固定する固定頭部と、
前記固定頭部の下側で且つ前記本体部と上下方向について重なり合う高さ位置に配置される胴部と、
前記胴部の下側に形成された筒状のシリンダ部と、
を有し、
前記弁室は、前記シリンダ部の内部上端部に形成され、
前記胴部は、前記弁室に向けて開口する弁口を有し、
前記弁口の下端部に前記弁座が形成され、
前記弁座に対向するように前記弁室内に前記弁体が配置され、
前記胴部の外周面と前記本体部の内周面との間に、前記流体が通過可能な流路間隙が形成され、
前記弁体を上下方向へ摺動可能に前記シリンダ部内に支持する弁体ホルダと、
前記プランジャの上下動を前記弁体ホルダを介して前記弁体に伝達し前記弁体を前記プランジャと一緒に上下動させる伝達機構と、
をさらに備え、
前記流入路は、前記シリンダ部の下面から、前記弁体ホルダの外周面と前記シリンダ部の内周面との間を通って前記弁室に連通するように形成され、
前記流出路は、前記弁口と前記流路間隙とを連通させるように前記胴部に形成された連絡路を含む
ことを特徴とする電磁弁。
続きを表示（約 1,600 文字）【請求項２】
前記伝達機構は、
前記固定頭部および前記胴部を上下方向に貫通するように延び、且つ、前記プランジャと前記弁体ホルダとの間に介在され、前記プランジャの下方への移動を前記弁体ホルダに伝えることにより前記弁体を下降させる、作動棒と、
前記弁体ホルダを上方へ付勢するとともに、前記プランジャが上方へ移動したときに前記弁体ホルダを介して前記弁体を上昇させる閉弁ばねと、
を含む
請求項１に記載の電磁弁。
【請求項３】
弁室、前記弁室に流体を流入させる流入路、前記弁室から前記流体を流出させる流出路、および、前記弁室内に形成された弁座、を有する、弁本体と、
前記弁座に対して進退動する弁体と、
前記弁体を駆動する電磁駆動装置と、
を備え、
前記弁座から前記電磁駆動装置に向かう方向を「上」、前記電磁駆動装置から前記弁座に向かう方向を「下」、上下方向に関する位置を「高さ位置」としたときに、
前記電磁駆動装置は、
前記弁本体の上面部から上方に立ち上がるように備えられたスリーブと、
前記スリーブ内に上下方向に摺動可能に収容されたプランジャと、
前記スリーブの上端側に固定されて前記プランジャを吸引する吸引子と、
前記プランジャを下方へ付勢する開弁ばねと、
を有する電磁弁であって、
前記弁本体は、円柱状の本体部と、
前記本体部の下面部から下方へ突出する筒状のシリンダ部と、
を有し、
前記本体部はその外周面に、上下方向に延び前記流体を通過させることが可能な流路溝を備え、
前記弁室は、前記シリンダ部の内部上端部に形成され、
前記本体部は、前記弁室に向けて開口する弁口を有し、
前記弁口の下端部に前記弁座が形成され、
前記弁座に対向するように前記弁室内に前記弁体が配置され、
前記弁体を上下方向へ摺動可能に前記シリンダ部内に支持する弁体ホルダと、
前記プランジャの上下動を前記弁体ホルダを介して前記弁体に伝達し前記弁体を前記プランジャと一緒に上下動させる伝達機構と、
をさらに備え、
前記流入路は、前記シリンダ部の下面から、前記弁体ホルダの外周面と前記シリンダ部の内周面との間を通って前記弁室に連通するように形成され、
前記流出路は、前記弁口と前記流路溝とを連通させるように前記本体部に形成された連絡路を含む
ことを特徴とする電磁弁。
【請求項４】
前記伝達機構は、
前記本体部を上下方向に貫通するように延び、且つ、前記プランジャと前記弁体ホルダとの間に介在され、前記プランジャの下方への移動を前記弁体ホルダに伝えることにより前記弁体を下降させる、作動棒と、
前記弁体ホルダを上方へ付勢するとともに、前記プランジャが上方へ移動したときに前記弁体ホルダを介して前記弁体を上昇させる閉弁ばねと、
を含む
請求項３に記載の電磁弁。
【請求項５】
前記作動棒は、前記プランジャが前記吸引子に吸着されて当接するとともに前記弁体が前記弁座に着座した閉弁時に、前記プランジャとの間または前記弁体ホルダとの間に隙間が形成される長さ寸法とされている
請求項２または４に記載の電磁弁。
【請求項６】
前記電磁弁は、前記流体を流入させる流入孔と、前記流体を流出させる流出孔と、前記電磁弁を受け入れ可能な弁装着穴とを有する流路ブロックの前記弁装着穴に前記本体部を嵌入させることにより当該流路ブロックに装着可能な電磁弁であって、
前記本体部を前記弁装着穴に嵌入させたときに、
前記流入路は、前記流入孔に連通し、
前記流路間隙は、前記流出孔に連通する
請求項１から４のいずれか一項に記載の電磁弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁弁に係り、特に、ノーマルオープンタイプの電磁弁に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電磁アクチュエータを使用して弁の開閉を行う電磁弁が空気調和機や冷蔵装置、冷凍装置など冷媒回路を備えた冷凍サイクル装置に従来から使用されている。
【０００３】
かかる電磁弁には、通電時のみ開弁されるノーマルクローズタイプ（常時閉型）と、通電時のみ閉弁されるノーマルオープンタイプ（常時開型）がある。また電磁弁には、電磁コイルによって弁体を直接移動させて弁を開閉する直動式と、電磁コイルによりパイロット弁を開閉駆動し、このパイロット弁の開閉に応動して主弁を開閉するようにしたパイロット式があり、使用用途に応じてこれらの電磁弁が使い分けられている。
【０００４】

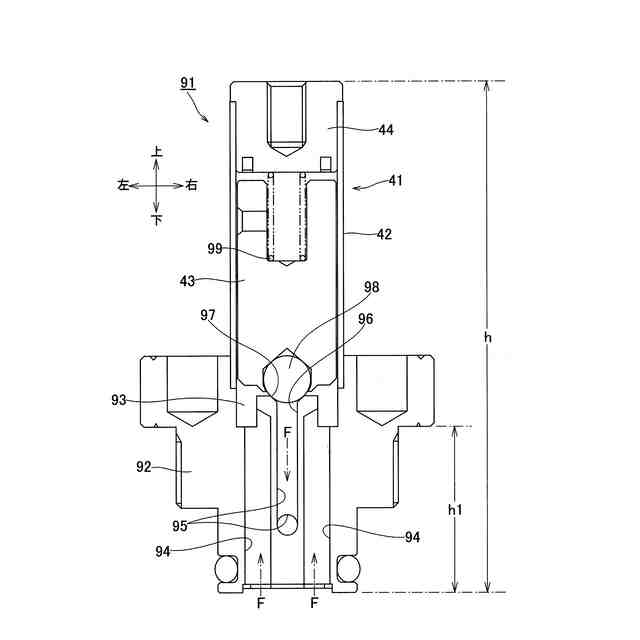

図９は従来のノーマルクローズタイプの電磁弁の一例を示すものである。この図に示すように当該電磁弁９１は、弁本体９２と、弁体９８と、弁体９８を駆動する電磁駆動装置４１とを備えている。弁本体９２は、弁室９３を内部に有するとともに、弁室９３に冷媒を流入させる流入路９４と、弁室９３から冷媒を流出させる流出路９５とを有する。流出路９５の弁室側の端部は弁口９６とされ、弁口９６の上面部に弁座９７が形成されている。弁体９８は、弁座９７に対して進退動（上下動）し、弁座９７に接離することにより弁口９６（流出路９５）を開閉する。
【０００５】
電磁駆動装置４１は、スリーブ４２内に摺動可能に備えられたプランジャ４３と、プランジャ４３を吸引する吸引子４４と、プランジャ４３を吸引子４４に引き付ける磁力を発生するコイル（スリーブ４２の外側に設けれられるが図９では示していない／図１０の符号４６参照）と、プランジャ４３を下方へ（即ち弁体９８を閉弁方向へ）付勢するためプランジャ４３の上部（プランジャ４３と吸引子４４との間）に配置された閉弁ばね（圧縮コイルばね）９９とを有する。なお、弁体９８は、プランジャ４３の下端部に固定されている。
【０００６】
また、弁座９７から電磁駆動装置４１に向かう方向を「上」、電磁駆動装置４１から弁座９７に向かう方向を「下」とすると、流出路９５は、電磁弁９１（弁体９８およびプランジャ４３等）の中心軸線に沿って弁口９６から下方へ延び、その後、弁本体９２の下部で前後方向（紙面に直交する方向）に延びて弁本体９２の外へ（弁本体９２の外周面に）開口している。流入路９４は、弁本体９２の内部において弁本体９２の下面から流出路９５の外側を上方へ延び、弁室９３に連通している。
【０００７】
図９はコイルに通電されていない状態を示しており、閉弁ばね９９によって弁体９８がプランジャ４３を介して弁座９７に押し付けられ、弁口９６（流出路９５）が閉鎖されている。一方、コイルに通電されると、プランジャ４３が吸引子４４に引き付けられて上方へ移動し、弁体９８が弁座９７から離れ、弁口９６が開放される。これにより流入路９４と流出路９５が連通された開弁状態となる（図中符号Ｆは冷媒の流れを示す）。
【０００８】
また上記電磁弁９１は、直動式の電磁弁として使用することが出来るものであるが、当該電磁弁９１をパイロット弁として使用することによりパイロット式電磁弁を構成することも可能である。
【０００９】
具体的には、当該パイロット式電磁弁は、図１０～図１２に示すように前記電磁弁９１を嵌入可能な弁装着穴６４を有する流路ブロック６１ａの弁装着穴６４に前記電磁弁９１を装着したもので、流路ブロック６１ａは、主弁室７３と、主弁室７３に冷媒を流入させる流入孔６２と、主弁室７３から冷媒を流出させる流出孔６３と、主弁室７３と流出孔６３との間に形成した主弁口７７と、主弁口７７の上面に形成した主弁座７８と、主弁座７８に対して進退動（上下動）して主弁口７７を開閉できるように主弁室７３内に備えた主弁体７４とを有する。
【００１０】
なお、当該パイロット式電磁弁では、前記電磁弁９１はパイロット弁となるため、前記弁室９３を「パイロット弁室」、前記弁座９７を「パイロット弁座」と称する。また、弁装着穴６４は、当該弁装着穴６４の上部となる上穴６５と、下部となる下穴６６とを有する。上穴６５は内径が大きく、内周面に雌ねじ部７０を有する。弁本体９２の外周面には、雌ねじ部７０に螺合する雄ねじ部２３が形成されており、これら互いに螺合するねじ部（雌ねじ部７０と雄ねじ部２３）によって弁本体９２が流路ブロック６１ａに固定される。
（【００１１】以降は省略されています）
