公開番号2025139771
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038791
出願日2024-03-13
発明の名称エレベータのかご
出願人三菱電機ビルソリューションズ株式会社,三菱電機株式会社
代理人個人,個人,個人
主分類B66B 11/02 20060101AFI20250919BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】敷居の高さを簡易な構成で無段階調整できるエレベータのかごを提供することを目的とする。
【解決手段】エレベータのかご1は、長穴20が形成された敷居受梁固定部21を有するかご床10と、かご床10に支持される敷居受梁11と、敷居受梁11に支持される敷居12と、敷居受梁固定部21と敷居受梁11とを長穴20を介して締結する第一の締結部材30と、を備え、長穴20の直線部の少なくとも一部は鉛直方向に対して傾斜している。
【選択図】図6
特許請求の範囲【請求項１】
少なくとも１つの長穴が形成された敷居受梁固定部を有するかご床と、
前記かご床に支持される少なくとも１つの敷居受梁と、
かごドアを摺動する摺動溝を有し前記敷居受梁に支持される敷居と、
前記敷居受梁固定部と前記敷居受梁とを前記長穴を介して締結する第一の締結部材と、
を備え、
前記長穴の直線部の少なくとも一部は鉛直方向に対して傾斜している
エレベータのかご。
続きを表示（約 680 文字）【請求項２】
前記敷居は前記敷居の長手方向に延びる溝を有し、
前記敷居受梁と前記敷居とを溝を介して締結する第二の締結部材を備える
請求項１に記載のエレベータのかご。
【請求項３】
前記敷居受梁固定部は第一の方向に傾斜する前記長穴と前記第一の方向とは反対方向である第二の方向に傾斜する前記長穴とが形成されている
請求項１又は２に記載のエレベータのかご。
【請求項４】
前記第一の方向に傾斜する前記長穴と前記第二の方向に傾斜する前記長穴とが前記敷居受梁固定部の長手方向に沿って１つずつ交互に形成されている
請求項３に記載のエレベータのかご。
【請求項５】
前記第一の方向に傾斜する前記長穴及び前記第二の方向に傾斜する前記長穴それぞれ１つずつに対して前記敷居受梁を１つずつ備える
請求項４に記載のエレベータのかご。
【請求項６】
前記第一の方向に傾斜する前記長穴と前記第二の方向に傾斜する前記長穴とが前記敷居受梁固定部の長手方向に沿って複数ずつ交互に形成されている
請求項３に記載のエレベータのかご。
【請求項７】
複数ずつ交互に形成された前記第一の方向に傾斜する前記長穴及び前記第二の方向に傾斜する前記長穴それぞれ複数ずつに対して前記敷居受梁を１つずつ備える
請求項６に記載のエレベータのかご。
【請求項８】
前記第一の締結部材は角根ボルトである
請求項１又は２に記載のエレベータのかご。

発明の詳細な説明【技術分野】
【０００１】
本開示はエレベータのかごに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のエレベータ装置は、かご床における床仕上げ材の厚みが変化した場合に前側板の下部をかご床に合わせて支持できるようにするために、かご敷居の床側にその水平部分をかご敷居の上面と合わせて配置したＬ字状のブラケットを備える（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－４０１９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のエレベータのかごでは、敷居の高さを調整するために敷居受け調整ライナを用いていた。このため、敷居受け調整ライナを別途用意する手間が生じるとともに、この敷居受け調整ライナの厚み単位でしか敷居の高さを調整できないという課題があった。
【０００５】
本開示は、上記のような問題点を解決するためになされたものであり、敷居の高さを簡易な構成で無段階調整できるエレベータのかごを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係るエレベータのかごは、長穴が形成された敷居受梁固定部を有するかご床と、かご床に支持される敷居受梁と、かごドアを摺動する摺動溝を有し敷居受梁に支持される敷居と、敷居受梁固定部と敷居受梁とを長穴を介して締結する第一の締結部材と、を備え、長穴の直線部の少なくとも一部は鉛直方向に対して傾斜している。
【発明の効果】
【０００７】
本開示によれば、かご敷居の高さを簡易な構成で無段階調整できる。
【図面の簡単な説明】
【０００８】

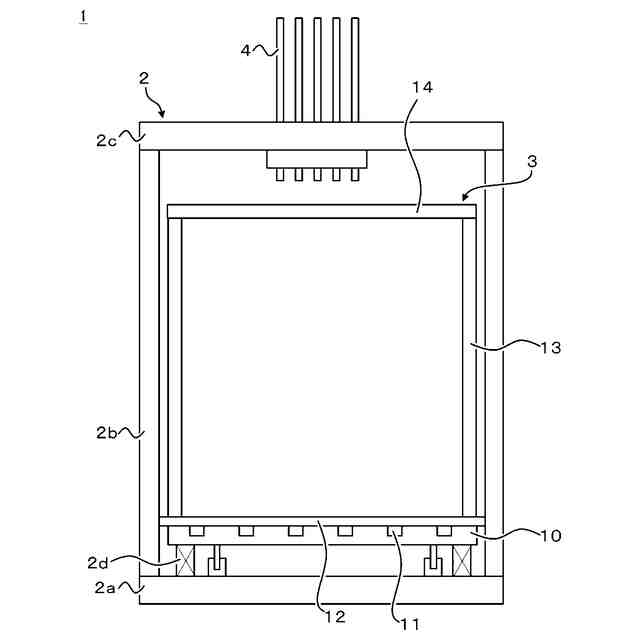

実施の形態１におけるエレベータのかごを示す概略図である。

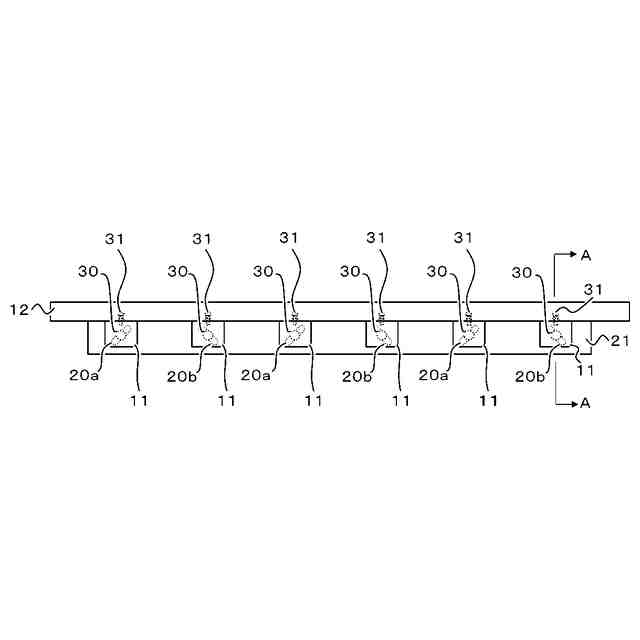

実施の形態１における敷居周辺を正面からみた図である。

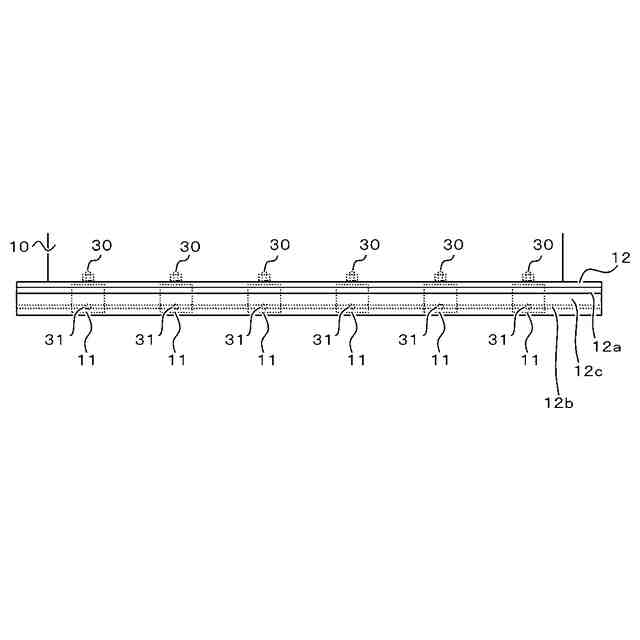

実施の形態１における敷居周辺を上方からみた図である。

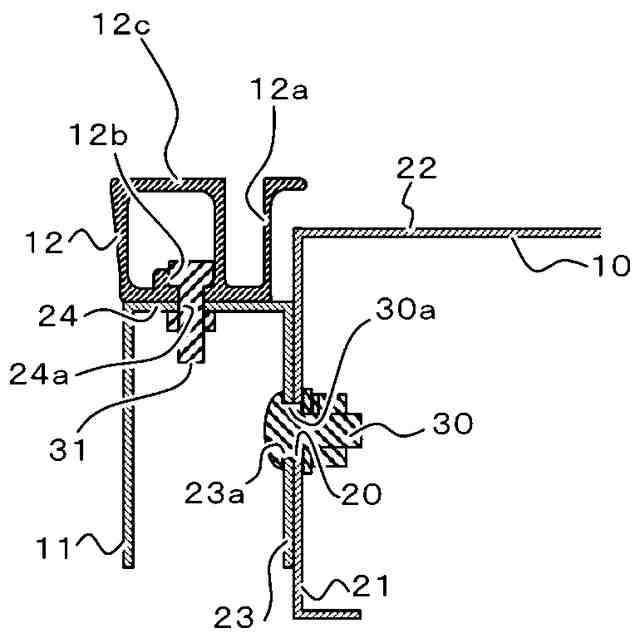

図２のＡ－Ａ断面図である。

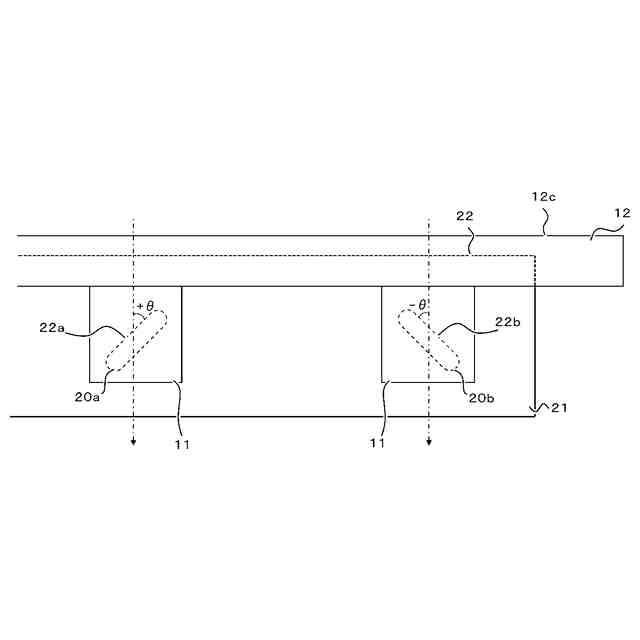

実施の形態１における長穴の構造を説明する図である。

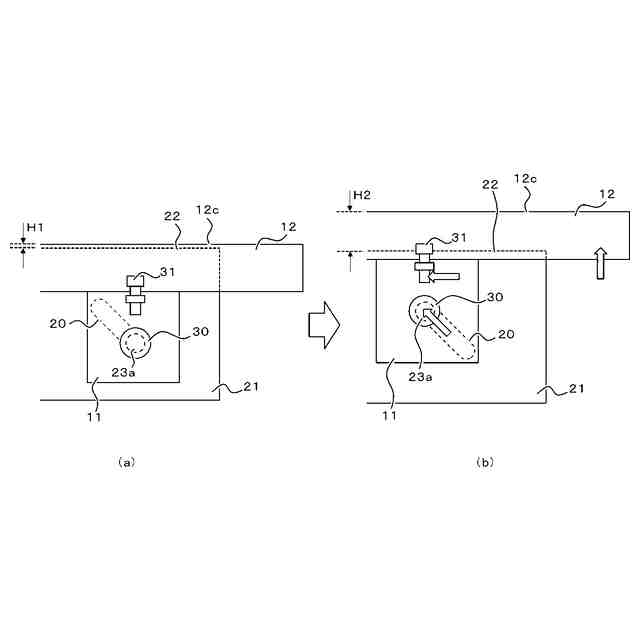

実施の形態１における敷居周辺の動作を正面から説明する図であり、図６（ａ）は敷居が下方にある状態を示し、図６（ｂ）は敷居が上方にある状態を示す。

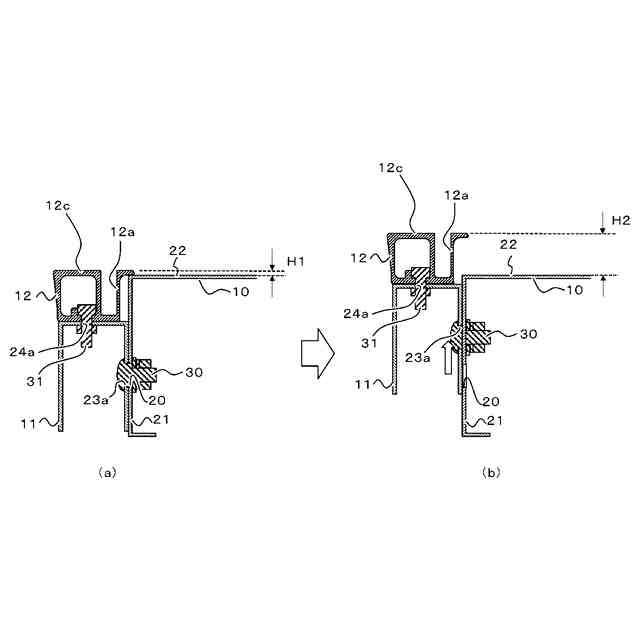

実施の形態１における敷居周辺の動作を側方から説明する図であり、図７（ａ）は敷居が下方にある状態を示し、図７（ｂ）は敷居が上方にある状態を示す。

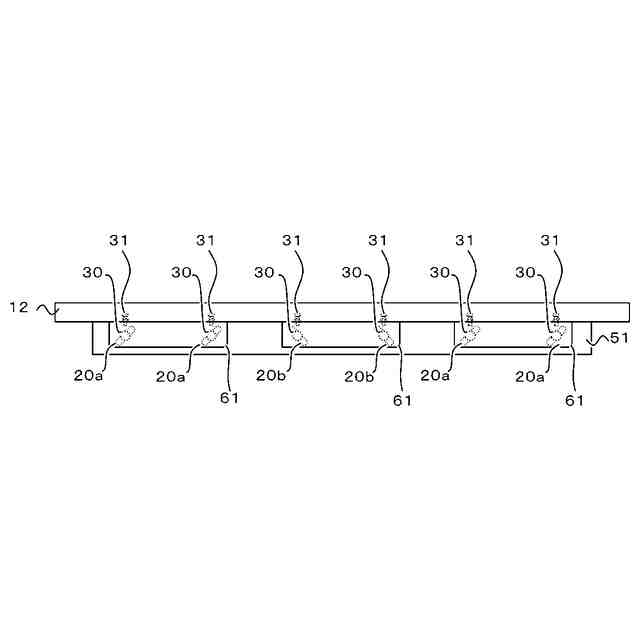

実施の形態２における敷居周辺を正面からみた図である。

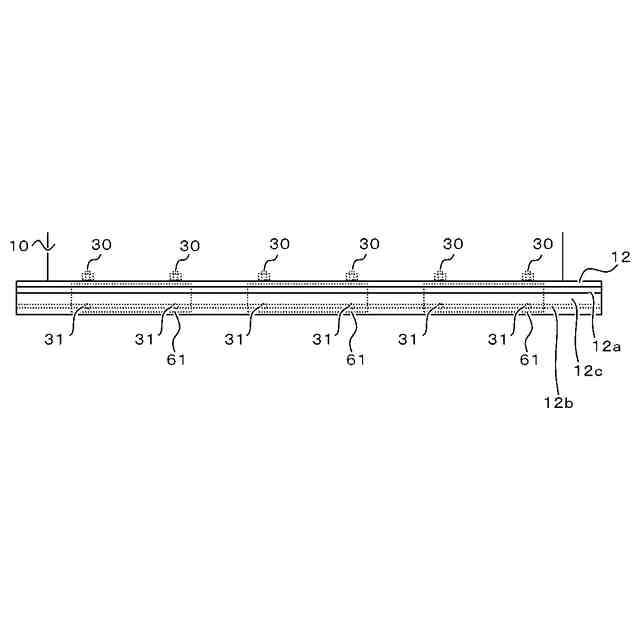

実施の形態２における敷居周辺を上方からみた図である。
実施の形態３における敷居周辺を正面からみた図である。
実施の形態３における敷居周辺を上方からみた図である。
【発明を実施するための形態】
【０００９】
実施の形態１．
実施の形態１におけるエレベータのかご１の構成を説明する。図１は実施の形態１におけるエレベータのかご１を示す概略図である。
【００１０】
エレベータのかご１は、かご枠２及びかご室３を有する。かご枠２は、かご室３を支持する。かご枠２は、下枠２ａと、一対の縦枠２ｂ、上枠２ｃと、とを有する。下枠２ａには、この下枠２ａに設けられた防振ゴム２ｄを介してかご室３が配置されている。下枠２ａはかご室３を下方から受けている。一対の縦枠２ｂはそれぞれかご室３の高さ方向（図１においては上下方向）に沿って設けられている。一対の縦枠２ｂそれぞれの下端部は下枠２ａに固定されている。一対の縦枠２ｂそれぞれの上端部は上枠２ｃに固定されている。一対の縦枠２ｂは下枠２ａ及び上枠２ｃを繋いでいる。
（【００１１】以降は省略されています）
