公開番号2025143661
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043003
出願日2024-03-19
発明の名称リリーフバルブ
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類F16K 17/04 20060101AFI20250925BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】圧力変動によるハンチングを効果的に抑制し、バルブ挙動を安定化させるリリーフバルブを提供する。
【解決手段】リリーフバルブ40は、空洞部54を有するシリンダ42と、空洞部54内でシリンダ42の軸方向に変位可能なバルブ体44と、バルブ体44をシリンダ42の受座部58に向けて付勢するバネ部材46とを備える。バルブ体44の頭部62は、軸方向において流入口56と向かい合う第1面64と、軸方向において受座部58と向かい合う第2面66と、第1面64と第2面66との間から受座部58に向かって突出する凸部68と、凸部68に設けられた連通路70とを有する。
【選択図】図3
特許請求の範囲【請求項１】
周壁部と、前記周壁部内に形成された空洞部と、前記周壁部の一端部に設けられ前記空洞部に連通する流入口と、前記空洞部において前記流入口を囲む受座部と、前記空洞部を介して前記流入口と連通し得る流出口とを有するシリンダと、
前記空洞部内で前記シリンダの軸方向に変位可能であり、前記受座部に向かい合う座面が設けられた頭部を有し、閉弁状態において前記座面が前記受座部に当接するバルブ体と、
前記バルブ体を前記シリンダの前記受座部に向けて付勢するバネ部材と、
を備えたリリーフバルブであって、
前記頭部は、
前記軸方向において前記流入口と向かい合う第１面と、
前記軸方向において前記受座部と向かい合う第２面と、
前記第１面と前記第２面との間から前記受座部に向かって突出し、前記座面が形成された凸部と、
前記凸部に設けられ、前記第１面と前記第２面とを連通する連通路と、を有する、リリーフバルブ。
続きを表示（約 700 文字）【請求項２】
請求項１に記載のリリーフバルブであって、
前記凸部は、前記バルブ体の周方向に沿って延在し、
前記連通路は、前記凸部に設けられた切欠溝である、リリーフバルブ。
【請求項３】
請求項２に記載のリリーフバルブであって、
前記凸部は、円環状の突起であり、
前記切欠溝は、前記周方向において間隔を置いて複数設けられる、リリーフバルブ。
【請求項４】
請求項１に記載のリリーフバルブであって、
前記受座部から前記軸方向に離間した位置に前記流出口が設けられ、
前記周壁部の内周面と前記バルブ体の外周面との間には液体の流動を許容するクリアランスが形成されており、
前記バルブ体の前記座面が前記受座部に当接したバルブ着座状態において、前記流入口と前記流出口とが前記クリアランスを介して連通する、リリーフバルブ。
【請求項５】
請求項１～４のいずれか１項に記載のリリーフバルブであって、
前記流出口は、前記軸方向に沿って前記受座部から離れる方向に第１領域、第２領域及び第３領域がこの順で形成され、
前記シリンダの周方向において、前記第１領域の開口幅は、前記第２領域の開口幅及び前記第３領域の開口幅よりも小さく、前記第３領域の前記開口幅は、前記第２領域の前記開口幅以上である、リリーフバルブ。
【請求項６】
請求項５に記載のリリーフバルブであって、
前記シリンダの径方向から見て、前記流出口は、略三角形状又は略台形状に形成される、リリーフバルブ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リリーフバルブに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼できる持続可能且つ先進的なエネルギーへのアクセスを確保できるようにするため、流体回路の分野を含め、様々な分野においてエネルギーの効率化に関する研究開発が行われている。例えば、特許文献１に開示されるように、油圧回路等の流体回路において、予め決定された圧力（設定値）を超えないようにするため、リリーフバルブが配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１２６２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
リリーフバルブにおいて、圧力変動によるハンチングを効果的に抑制し、バルブ挙動を安定化することが望まれている。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の態様は、周壁部と、前記周壁部内に形成された空洞部と、前記周壁部の一端部に設けられ前記空洞部に連通する流入口と、前記空洞部において前記流入口を囲む受座部と、前記空洞部を介して前記流入口と連通し得る流出口とを有するシリンダと、前記空洞部内で前記シリンダの軸方向に変位可能であり、前記受座部に向かい合う座面が設けられた頭部を有し、閉弁状態において前記座面が前記受座部に当接するバルブ体と、前記バルブ体を前記シリンダの前記受座部に向けて付勢するバネ部材と、を備えたリリーフバルブであって、前記頭部は、前記軸方向において前記流入口と向かい合う第１面と、前記軸方向において前記受座部と向かい合う第２面と、前記第１面と前記第２面との間から前記受座部に向かって突出し、前記座面が形成された凸部と、前記凸部に設けられ、前記第１面と前記第２面とを連通する連通路と、を有する、リリーフバルブである。
【発明の効果】
【０００７】
本発明のリリーフバルブによれば、バルブ体の頭部に凸部及び連通路が設けられているため、開弁前後における受圧面積差が小さくなる。このため、開弁前後における圧力変動（圧力の脈動）を低減することができる。
【図面の簡単な説明】
【０００８】

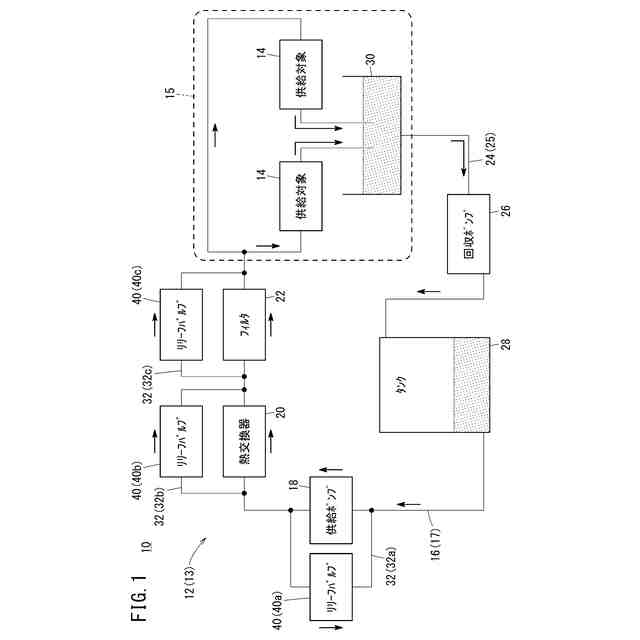

図１は、液体供給システムの模式図である。

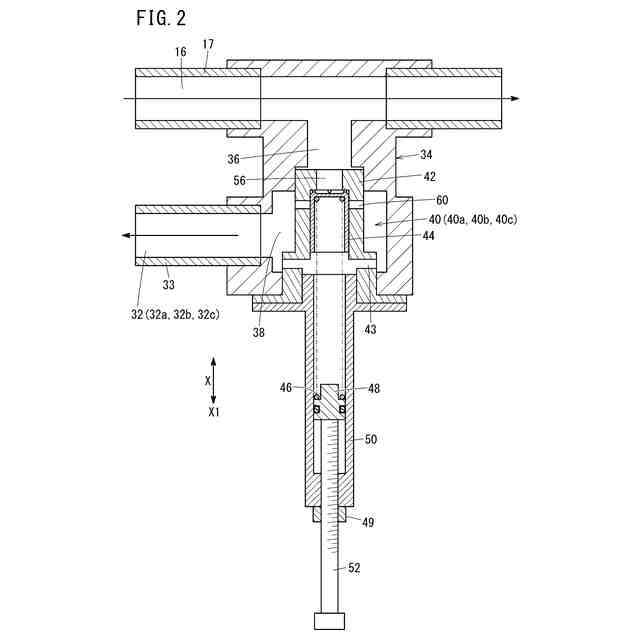

図２は、リリーフバルブの断面図である。

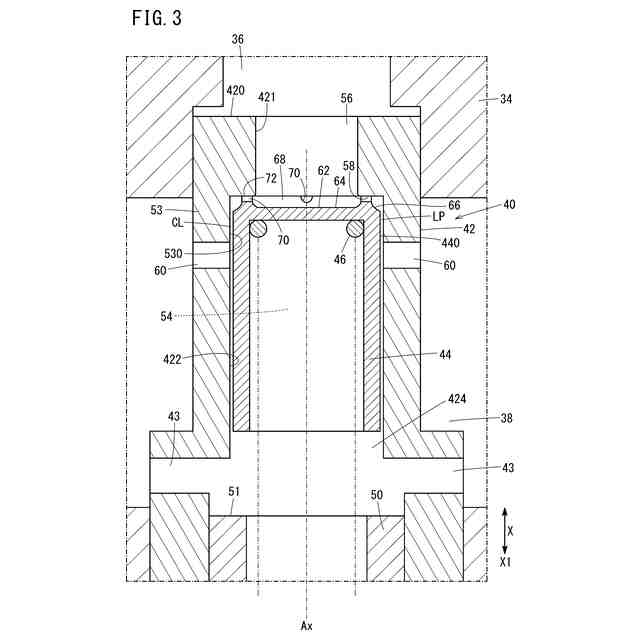

図３は、リリーフバルブの拡大断面図である。

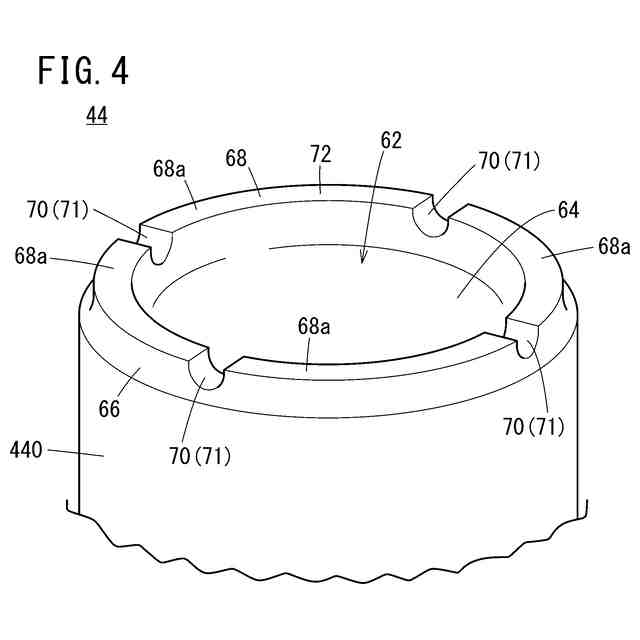

図４は、バルブ体の斜視図である。

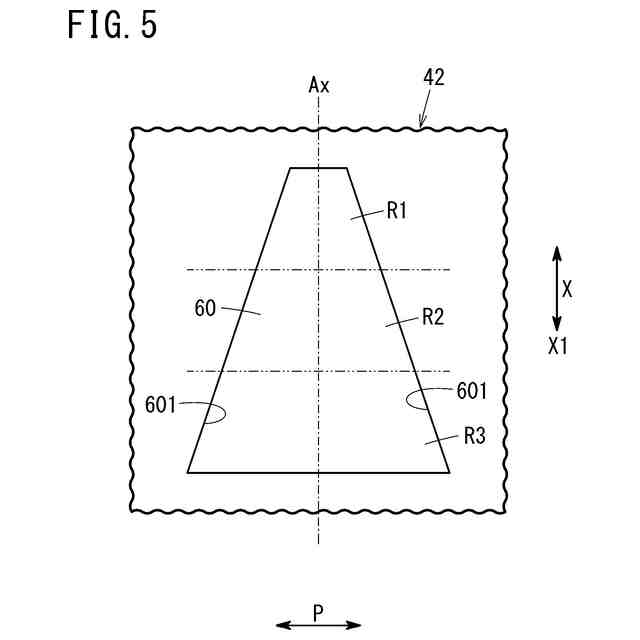

図５は、シリンダにおける流出口及びその周辺の拡大図である。
【発明を実施するための形態】
【０００９】
図１に示す液体供給システム１０は、流体回路１２を有する。流体回路１２は、液体供給装置１３である。流体回路１２は、潤滑回路として構成されている。流体回路１２における流動媒体は液体である。潤滑回路において、流動媒体として潤滑液が流動する。潤滑液は、例えばオイルである。供給対象１４に液体が供給される。供給対象１４を有する装置１５は、例えば、回転電機である。回転電機は、電動機又は発電機である。供給対象１４は、例えば、摺動部、ベアリング等である。
【００１０】
液体供給装置１３は、供給ライン１６と、供給ポンプ１８と、熱交換器２０と、フィルタ２２と、回収ライン２４と、回収ポンプ２６と、タンク２８とを備える。
（【００１１】以降は省略されています）
