公開番号2025146248
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046921
出願日2024-03-22
発明の名称リラクタンスモータ
出願人愛知製鋼株式会社
代理人名古屋国際弁理士法人
主分類H02K 9/19 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】巻線及びステータの温度上昇を抑制可能なリラクタンスモータの一例を開示する。
【解決手段】スロットに冷却用のオイルが流通するステータを備え、スロットには、当該スロットと磁気ギャップとを連通させる連通路3Eが設けられており、さらに、連通路3Eには、当該連通路3Eの周方向一端側と他端側とを連結する連結部3Fが設けられている。これにより、当該リラクタンスモータに係る巻線3B及びステータは、冷却用のオイルにより冷却される。さらに、連通路3Eの周方向一端側と他端側とを連結する連結部3Fが設けられているので、当該連通路3Eが設けられた部位で振動が発生することを抑制でき得る。
【選択図】図11
特許請求の範囲【請求項１】
回転磁界に同期してロータが回転するリラクタンスモータにおいて、
前記回転磁界を誘起する巻線が収納される複数のスロットが設けられたステータであって、当該スロットに冷却用のオイルが流通するステータと、
前記ロータに設けられ、前記ステータにより誘起される回転磁界に対して磁気抵抗として機能するリラクタンス部とを備え、
前記ステータの内周面と前記ロータの外周面との隙間を磁気ギャップとし、当該ロータの回転方向を周方向としたとき、
前記複数のスロットのうち少なくとも１つのスロットには、当該スロットと前記磁気ギャップとを連通させる連通路が設けられており、
さらに、前記連通路には、当該連通路の周方向一端側と他端側とを連結する連結部が設けられているリラクタンスモータ。
続きを表示（約 620 文字）【請求項２】
前記ステータは、多数枚の電磁鋼板が前記ロータの回転中心軸線と平行な方向に積層されて構成されており、
前記連通路のうち前記スロットと前記磁気ギャップとを連通させる部位は、前記電磁鋼板の一部が厚み方向に窪んだ凹部により構成されており、
前記連結部は、前記凹部の底部に設けられているとともに、当該連結部の厚み寸法は、前記電磁鋼板の厚み寸法より小さい請求項１に記載のリラクタンスモータ。
【請求項３】
前記連結部の少なくとも一部は、他の部位に比べて透磁率が小さい改質部である請求項２に記載のリラクタンスモータ。
【請求項４】
前記改質部の周方向一端と他端との寸法は、前記ステータと前記ロータとの隙間寸法より大きい請求項３に記載のリラクタンスモータ。
【請求項５】
前記連通路が設けられた前記スロットを連通スロットとし、当該連通スロットの幅方向中央を通り、かつ、前記ステータの内周面と直交する方向をスロット方向としたとき、
前記スロット方向と直交する仮想平面に投影された前記連通スロット内に、当該仮想平面に投影された前記改質部が位置している請求項４に記載のリラクタンスモータ。
【請求項６】
前記ロータの回転中心軸線と直交する仮想平面に投影された前記ステータの内周面は、平滑な円周形状である請求項１ないし５のいずれか１項に記載のリラクタンスモータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、リラクタンスモータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
リラクタンスモータのステータには、例えば、特許文献１に示されるように、回転磁界を誘起する巻線が配置されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７１７６２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
巻線には電流が通電されるため、当該巻線の温度が上昇してしまう。本開示は、当該点に鑑み、巻線及びステータの温度上昇を抑制可能なリラクタンスモータの一例を開示する。
【課題を解決するための手段】
【０００５】
回転磁界に同期してロータ（５）が回転するリラクタンスモータは、例えば、以下の構成要件のうち少なくとも１つを備えることが望ましい。
すなわち、当該構成要件は、回転磁界を誘起する巻線（３Ｂ）が収納される複数のスロット（３Ｄ）が設けられたステータ（３）であって、当該スロット（３Ｄ）に冷却用のオイルが流通するステータ（３）と、ロータ（５）に設けられ、ステータ（３）により誘起される回転磁界に対して磁気抵抗として機能するリラクタンス部（７）とを備え、ステータ（３）の内周面（３Ｇ）とロータ（５）の外周面（５Ｆ）との隙間を磁気ギャップ（Ａｇ）とし、当該ロータ（５）の回転方向を周方向としたとき、複数のスロット（３Ｄ）のうち少なくとも１つのスロット（３Ｄ）には、当該スロット（３Ｄ）と磁気ギャップ（Ａｇ）とを連通させる連通路（３Ｅ）が設けられており、さらに、連通路（３Ｅ）には、当該連通路（３Ｅ）の周方向一端側と他端側とを連結する連結部（３Ｆ）が設けられていることである。
【０００６】
これにより、当該リラクタンスモータに係る巻線（３Ｂ）及びステータ（３）は、冷却用のオイルにより冷却されるので、巻線（３Ｂ）及びステータ（３）の温度上昇が抑制され得る。さらに、スロット（３Ｄ）から連通路（３Ｅ）を通して磁気ギャップ（Ａｇ）に流れ込んだオイルは、ロータ（５）の外周面も冷却する。したがって、ロータ（５）も効果的に冷却することが可能となる。
【０００７】
また、スロット（３Ｄ）と磁気ギャップ（Ａｇ）とが連通路（３Ｅ）を介して連通していると、ステータ（３）のうち当該連通路（３Ｅ）が設けられた部位が振動する可能性が高い。
【０００８】
これに対して、当該リラクタンスモータでは、連通路（３Ｅ）の周方向一端側と他端側とを連結する連結部（３Ｆ）が設けられているので、当該連通路（３Ｅ）が設けられた部位で振動が発生することを抑制でき得る。
【０００９】
因みに、上記各括弧内の符号は、後述する実施形態に記載の具体的構成等との対応関係を示す一例であり、本開示は上記括弧内の符号に示された具体的構成等に限定されない。
【図面の簡単な説明】
【００１０】
第１実施形態に係るリラクタンスモータを示す図である。

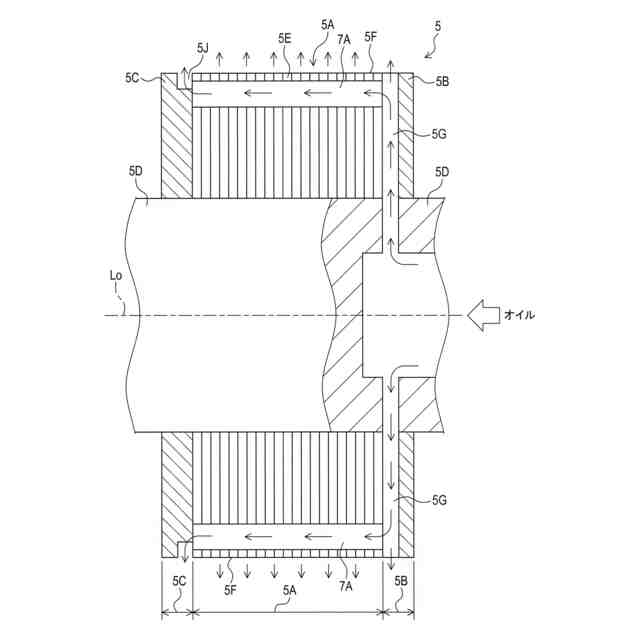

第１実施形態に係るロータを示す図である。
第１実施形態に係るリラクタンス部を示す図である。
第１実施形態に係るリラクタンス部を示す図である。

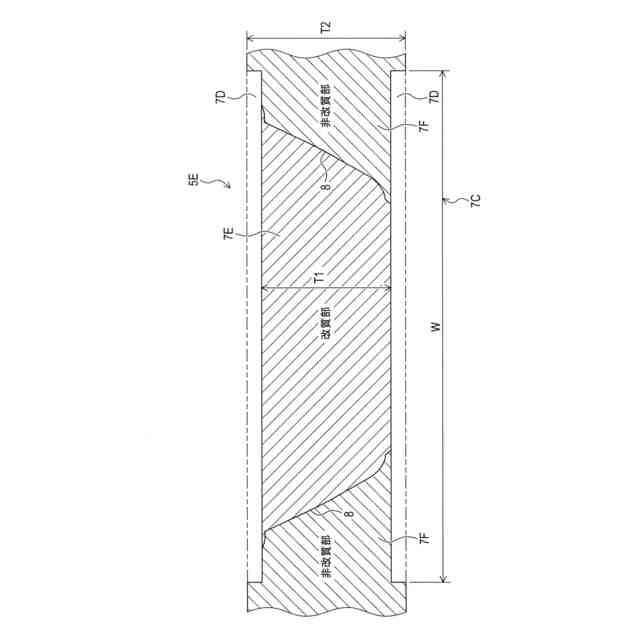

第１実施形態に係るロータコアの電磁鋼板の断面図である。

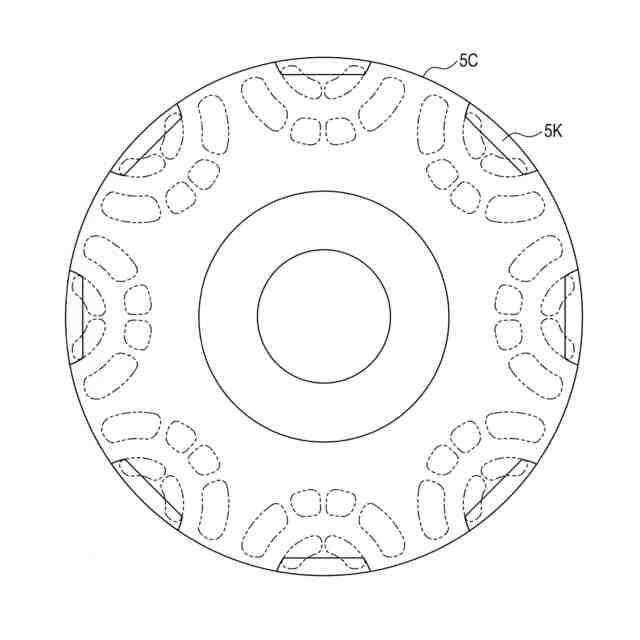

第１実施形態に係るエンドプレートを示す図である。
第１実施形態に係るエンドプレートを示す図である。
第１実施形態に係るステータを示す図である。
第１実施形態に係るモータのオイル供給経路を示す図である。
第１実施形態に係る磁気ギャップを示す図である。

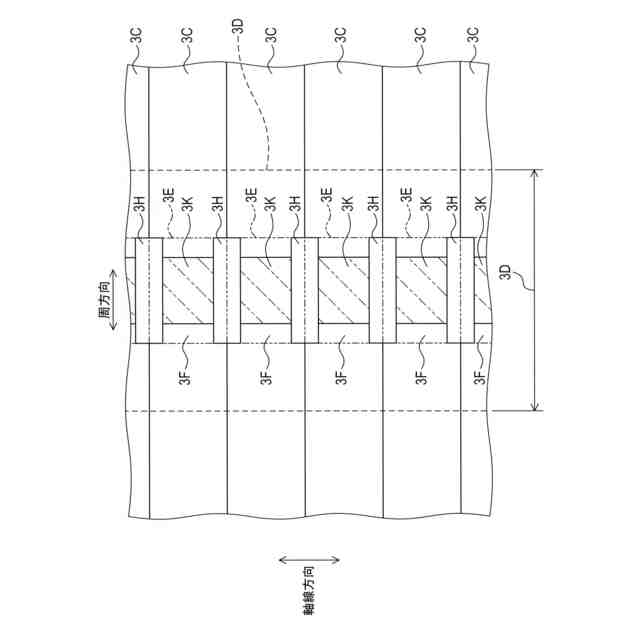

第１実施形態に係るステータを示す図である。
第１実施形態に係るステータコアの電磁鋼板の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
