公開番号2025141053
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040793
出願日2024-03-15
発明の名称ケーブルダクト
出願人ユタカ電業株式会社
代理人個人
主分類H02G 3/04 20060101AFI20250919BHJP(電力の発電,変換,配電)
要約【課題】設置現場に搬送して組み立てることができるケーブルダクトを提供する。

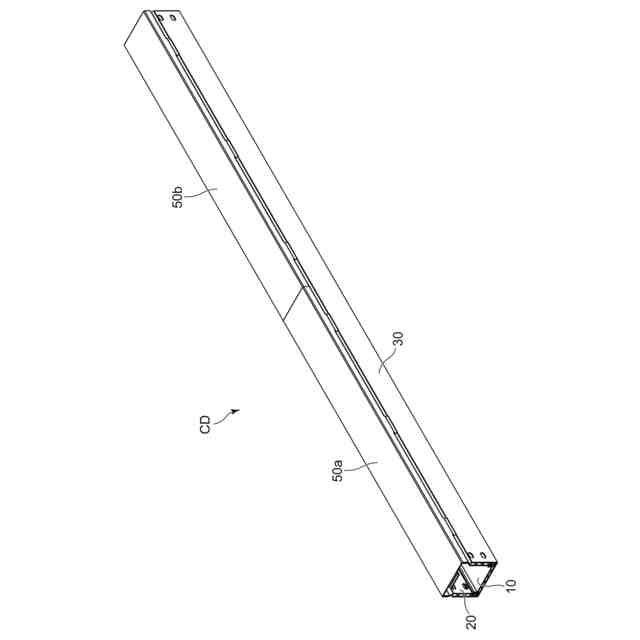

【解決手段】ケーブルダクトCDは、それぞれ一方向に延びる第1の板状部材10、第2の板状部材20、第3の板状部材30及び第4の板状部材50a、50bと、を備え、第1の板状部材10、第2の板状部材20、第3の板状部材30及び第4の板状部材50a、50bによって、ケーブルが通る配線空間S1が内部に形成される組立式のケーブルダクトであって、第2の板状部材30に、被挿入空間S2が形成されており、第1の板状部材20が、被挿入空間S2に挿入される突起部14を有する。

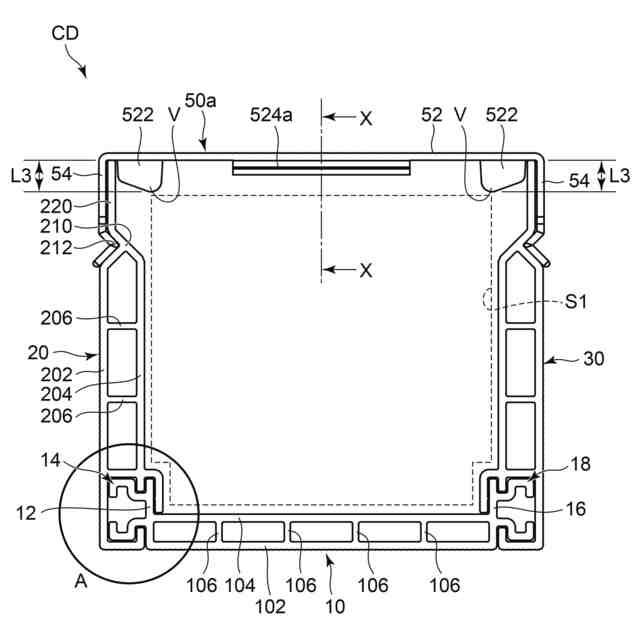

【選択図】図1
特許請求の範囲【請求項１】
それぞれ一方向に延びる第１の板状部材、第２の板状部材、第３の板状部材及び第４の板状部材を備え、
前記第１の板状部材、前記第２の板状部材、前記第３の板状部材及び前記第４の板状部材によって、ケーブルが通る配線空間が内部に形成される組立式のケーブルダクトであって、
前記第２の板状部材に、被挿入空間が形成されており、
前記第１の板状部材が、前記被挿入空間に挿入される突起部を有するケーブルダクト。
続きを表示（約 1,500 文字）【請求項２】
請求項１記載のケーブルダクトにおいて、

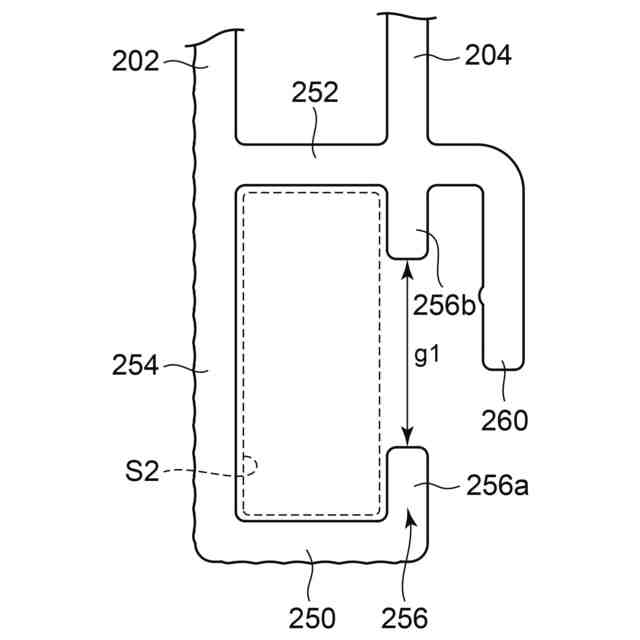

前記第２の板状部材が、前記被挿入空間を形成する第１～第４の空間形成部を有し、
前記第１の空間形成部及び前記第２の空間形成部が、前記第２の板状部材の幅方向に間隔を空けて配置され、
前記第３の空間形成部及び前記第４の空間形成部が、前記第２の板状部材の厚さ方向に間隔を空けて配置され、
前記第４の空間形成部が、前記第２の板状部材の幅方向内向きに突出する第１の突出板と、前記第２の板状部材の幅方向外向きに突出する第２の突出板と、により構成され、
前記第１の突出板の先端面と、前記第２の突出板の先端面と、の間に、隙間を形成しているケーブルダクト。
【請求項３】
請求項２記載のケーブルダクトにおいて、

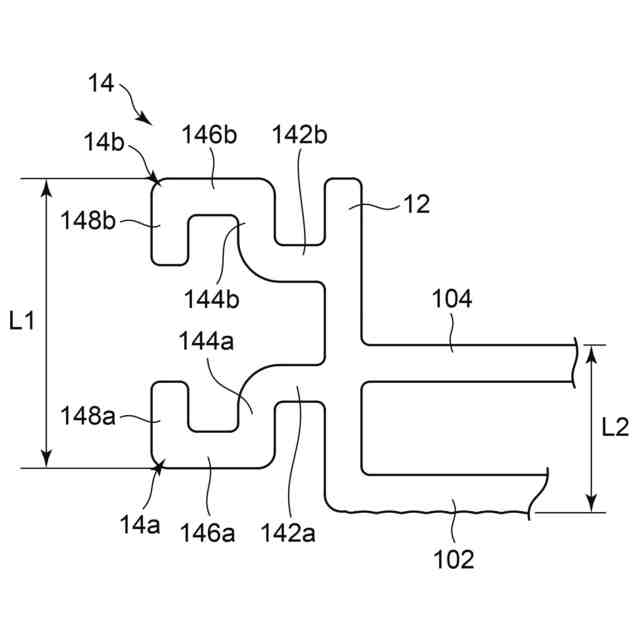

前記突起部が、前記隙間を通る第１の突起と、
前記隙間を通る第２の突起と、を有し、
前記第１の突起と前記第２の突起とが実質的に対称となるように設けられているケーブルダクト。
【請求項４】
請求項２記載のケーブルダクトにおいて、

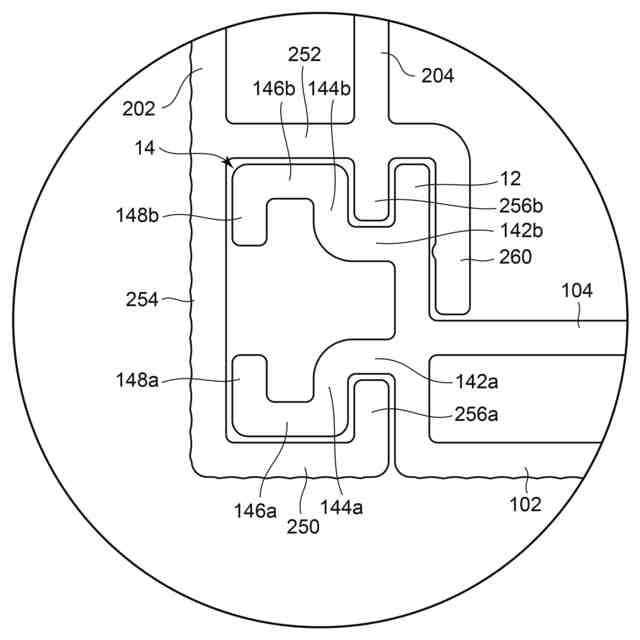

前記突起部が、前記第３の空間形成部の下端部、前記第１の空間形成部及び前記第１の突出板に沿うように形成され前記隙間を通る第１の突起と、
前記第３の空間形成部の上端部、前記第２の空間形成部及び前記第２の突出板に沿うように形成され前記隙間を通る第２の突起と、を有し、
前記第１の突起と前記第２の突起とが実質的に対称となるように設けられているケーブルダクト。
【請求項５】
請求項２記載のケーブルダクトにおいて、
前記第１の板状部材が、該第１の板状部材の厚さ方向に突出し前記突起部が設けられている突起基部を更に有し、
前記第２の板状部材が、前記第２の突出板と間隔を空けて前記第１の板状部材の幅方向内側に設けられ先端が該第１の板状部材の側を向く補強部を更に有し、
前記補強部と前記第２の突出板との間に、前記突起基部の上端が嵌り、前記突起基部と前記突起部との間に、前記第２の突出板が嵌るケーブルダクト。
【請求項６】
請求項５記載のケーブルダクトにおいて、
前記突起基部の下端部と前記突起部との間に、前記第１の突出板が嵌るケーブルダクト。
【請求項７】
請求項３～６のいずれか一項に記載のケーブルダクトにおいて、

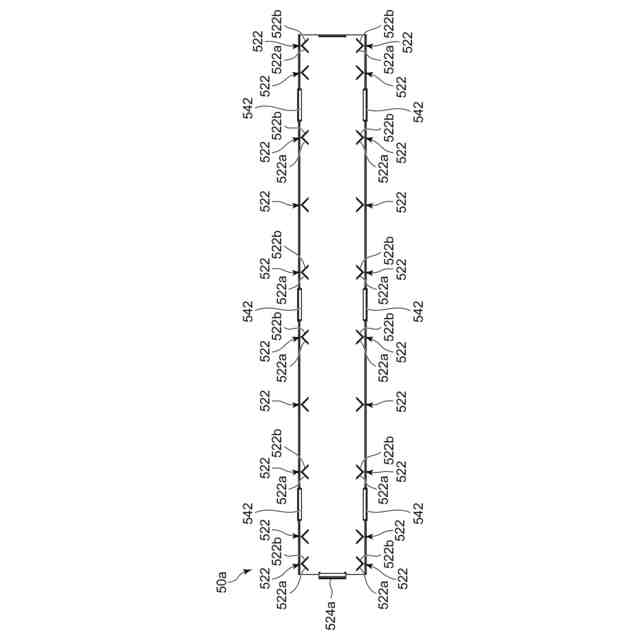

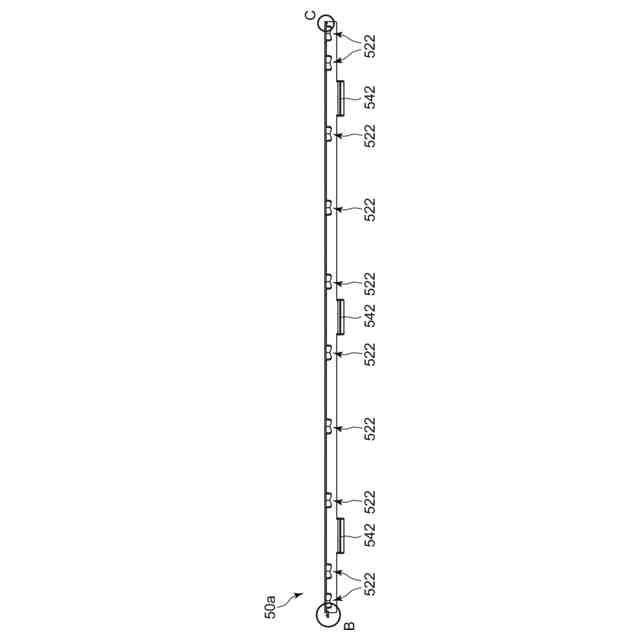

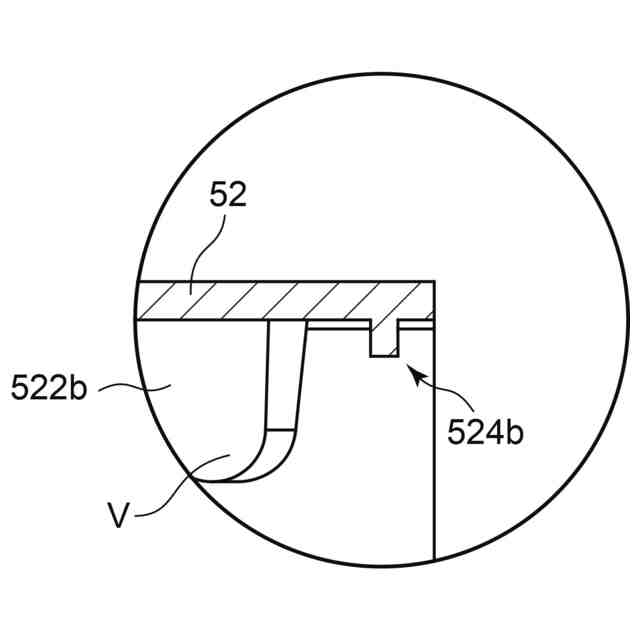

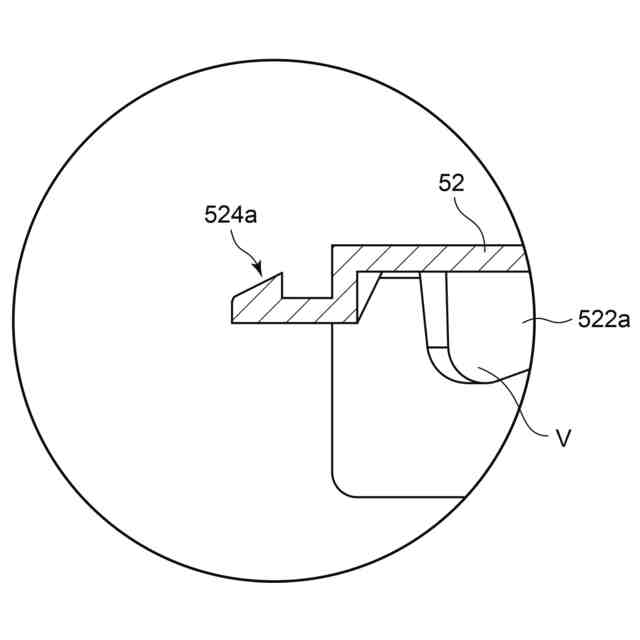

前記第４の板状部材が、前記配線空間に面する配線空間形成部と、
前記配線空間形成部の幅方向両端部にそれぞれ設けられ、前記第２の板状部材及び前記第３の板状部材の上端部の外側を覆う覆い部と、を有し、
前記配線空間形成部が、前記配線空間の側の面にリブを有し、
前記リブと前記覆い部との間に、前記第２の板状部材の上端部が位置するケーブルダクト。
【請求項８】
請求項７記載のケーブルダクトにおいて、
前記リブの高さが、該リブの頂部から前記第４の板状部材の幅方向外側に向かうに従って低くなっているケーブルダクト。
【請求項９】
請求項８記載のケーブルダクトにおいて、
前記第１の板状部材が、外側に位置する第１の外側板部と、
前記第１の外側板部の内側に間隔を空けて配置された第１の内側板部と、を有するケーブルダクト。
【請求項１０】
請求項９記載のケーブルダクトにおいて、
前記第２の板状部材が、外側に位置する第２の外側板部と、
前記第２の外側板部の内側に間隔を空けて配置された第２の内側板部と、を有するケーブルダクト。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーブルダクトに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、配線ダクトが記載されている。この配線ダクトは、底壁と左右両端近傍部分に夫々形成した嵌係合部と、底壁とは別個に作られた左右各側壁の下端部に形成した被嵌係合部とを互いに嵌め込み結合可能に構成し、左右両側壁の上縁部に蓋体を冠着してなっている。
【０００３】
特許文献２には、配線用ダクトが記載されている。この配線用ダクトは、底壁部材の両側部にダクト長手方向に沿う凹入溝又は凸出縁が形成され、凹入溝又は凸出縁と嵌り合う凸出縁又は凹入溝が底辺に形成され且つ、長手方向の長さが電線引出孔の大きさ程度の側壁片を並設することによりダクト側壁部が構成されている。
【先行技術文献】
【特許文献】
【０００４】
実公昭５０－０３９４２８号公報
実公昭５６－０１９５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、設置現場に搬送して組み立てることができるケーブルダクトを提供することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の発明は、それぞれ一方向に延びる第１の板状部材、第２の板状部材、第３の板状部材及び第４の板状部材を備え、前記第１の板状部材、前記第２の板状部材、前記第３の板状部材及び前記第４の板状部材によって、ケーブルが通る配線空間が内部に形成される組立式のケーブルダクトであって、前記第２の板状部材に、被挿入空間が形成されており、前記第１の板状部材が、前記被挿入空間に挿入される突起部を有するケーブルダクトである。
【０００７】
請求項２に記載の発明は、請求項１記載のケーブルダクトにおいて、前記第２の板状部材が、前記被挿入空間を形成する第１～第４の空間形成部を有し、前記第１の空間形成部及び前記第２の空間形成部が、前記第２の板状部材の幅方向に間隔を空けて配置され、前記第３の空間形成部及び前記第４の空間形成部が、前記第２の板状部材の厚さ方向に間隔を空けて配置され、前記第４の空間形成部が、前記第２の板状部材の幅方向内向きに突出する第１の突出板と、前記第２の板状部材の幅方向外向きに突出する第２の突出板と、により構成され、前記第１の突出板の先端面と、前記第２の突出板の先端面と、の間に、隙間を形成している。
【０００８】
請求項３に記載の発明は、請求項２記載のケーブルダクトにおいて、前記突起部が、前記隙間を通る第１の突起と、前記隙間を通る第２の突起と、を有し、前記第１の突起と前記第２の突起とが実質的に対称となるように設けられている。
【０００９】
請求項４に記載の発明は、請求項２記載のケーブルダクトにおいて、前記突起部が、前記第３の空間形成部の下端部、前記第１の空間形成部及び前記第１の突出板に沿うように形成され前記隙間を通る第１の突起と、前記第３の空間形成部の上端部、前記第２の空間形成部及び前記第２の突出板に沿うように形成され前記隙間を通る第２の突起と、を有し、前記第１の突起と前記第２の突起とが実質的に対称となるように設けられている。
【００１０】
請求項５に記載の発明は、請求項２記載のケーブルダクトにおいて、前記第１の板状部材が、該第１の板状部材の厚さ方向に突出し前記突起部が設けられている突起基部を更に有し、前記第２の板状部材が、前記第２の突出板と間隔を空けて前記第１の板状部材の幅方向内側に設けられ先端が該第１の板状部材の側を向く補強部を更に有し、前記補強部と前記第２の突出板との間に、前記突起基部の上端が嵌り、前記突起基部と前記突起部との間に、前記第２の突出板が嵌る。
（【００１１】以降は省略されています）
