公開番号2025148942
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049326
出願日2024-03-26
発明の名称水処理設備、制御装置、運転方法およびプログラム
出願人オルガノ株式会社
代理人個人,個人
主分類C02F 1/00 20230101AFI20251001BHJP(水,廃水,下水または汚泥の処理)
要約【課題】処理水の水質を低下させることなく、処理水の供給量の細かな調整を行う。
【解決手段】互いに並列に配置された水処理装置205-1～205-4と、水処理装置水処理装置205-1～205-4それぞれに被処理水をそれぞれ供給するポンプ204-1～204-4と、水処理装置205-1～205-4それぞれから流出される処理水の流量が、水処理装置205-1～205-4から供給先へ供給される処理水の量に応じた必要流量となるように、ポンプ204-1～204-4と水処理装置205-1～205-4の運転とを制御する制御装置220とを有する。
【選択図】図2
特許請求の範囲【請求項１】
互いに並列に配置された複数の水処理装置と、
前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと、
前記複数の水処理装置それぞれから流出される処理水の流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数のポンプと前記複数の水処理装置の運転とを制御する制御装置とを有する水処理設備。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の水処理設備において、
前記複数の水処理装置それぞれから前記供給先へ供給される処理水を貯留する水槽と、
前記水槽に貯留されている前記処理水の水位を測定する水位計とを有し、
前記制御装置は、前記水位計が測定した水位に基づいて、前記必要流量を算出する水処理設備。
【請求項３】
請求項１または請求項２に記載の水処理設備において、

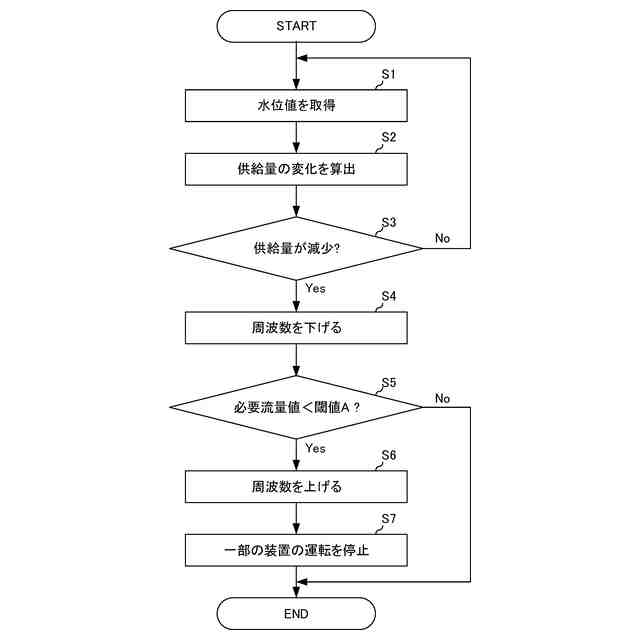

前記制御装置は、前記必要流量が第１の閾値を下回る場合、前記複数の水処理装置の少なくとも１つの水処理装置の運転を停止させる水処理設備。
【請求項４】
請求項３に記載の水処理設備において、

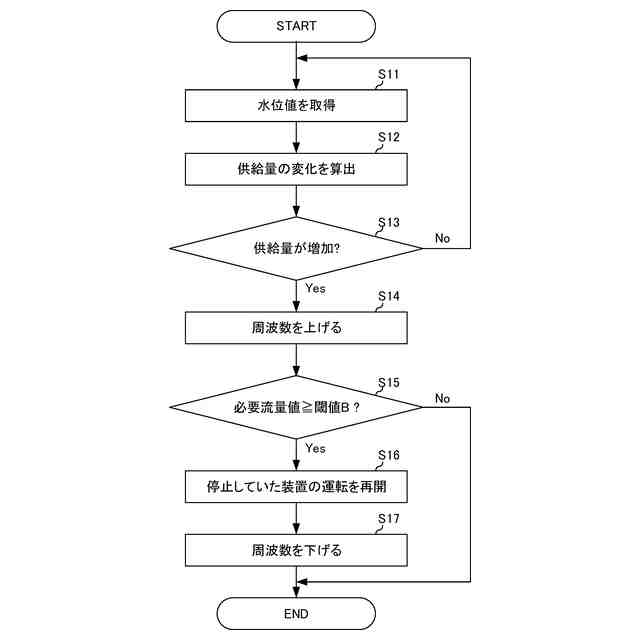

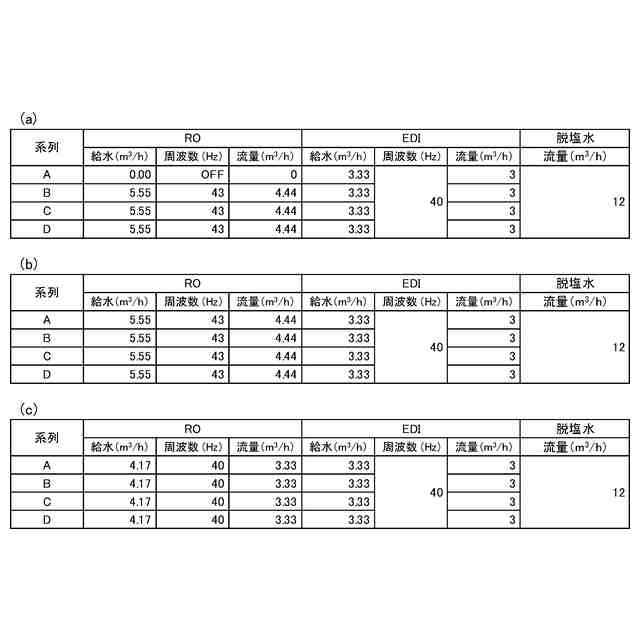

前記制御装置は、前記複数の水処理装置の少なくとも１つの水処理装置の運転を停止させた後、前記必要流量が前記第１の閾値よりも大きな値である第２の閾値以上となる場合、該水処理装置の運転を再開させる水処理設備。
【請求項５】
請求項４に記載の水処理設備において、
前記制御装置は、前記複数の水処理装置の少なくとも１つの水処理装置の運転を停止させた後、該水処理装置の運転を再開させても前記必要流量が前記第１の閾値以上となる場合、該水処理装置の運転を再開させる水処理設備。
【請求項６】
請求項４に記載の水処理設備において、

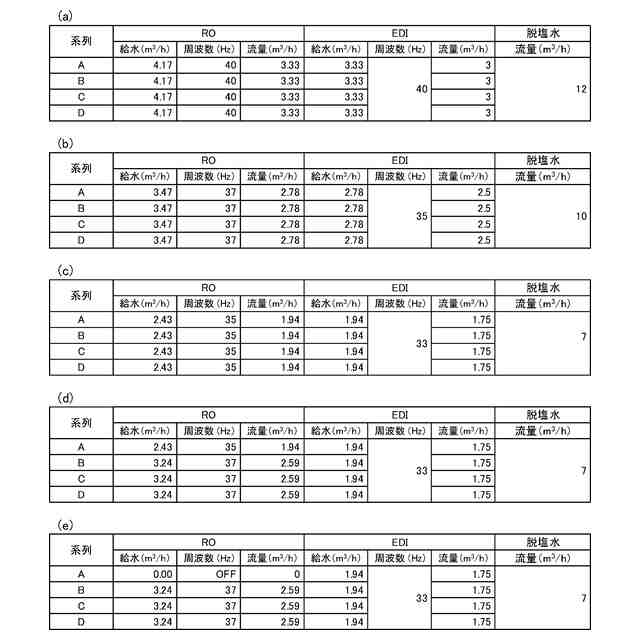

前記制御装置は、前記複数の水処理装置の少なくとも１つの水処理装置の運転を停止させる前に、該運転を停止させる水処理装置以外の水処理装置への前記複数のポンプからの供給量を増加させる水処理設備。
【請求項７】
請求項１または請求項２に記載の水処理設備において、
前記複数の水処理装置は、流量の減少とともに処理水の水質が低下する逆浸透膜分離装置または電気式脱イオン水製造装置である水処理設備。
【請求項８】
請求項７に記載の水処理装置において、
前記制御装置は、前記逆浸透膜分離装置または前記電気式脱イオン水製造装置への通水を開始させ、前記必要流量が第１の閾値を下回る場合、前記逆浸透膜分離装置または前記電気式脱イオン水製造装置の少なくとも１つの水処理装置の運転を停止させ、前記逆浸透膜分離装置または前記電気式脱イオン水製造装置の少なくとも１つの逆浸透膜分離装置または電気式脱イオン水製造装置の運転を停止させた後、前記必要流量が前記第１の閾値よりも大きな値である第２の閾値以上となる場合、該停止させた逆浸透膜分離装置または電気式脱イオン水製造装置の運転を再開させる水処理設備。
【請求項９】
請求項１または請求項２に記載の水処理設備において、
前記複数のポンプよりも上流に設けられた水槽と、
前記複数の水処理装置それぞれから流出される処理水を前記水槽へ戻す経路に設けられた開閉バルブとを有し、
前記制御装置は、前記開閉バルブの開閉または開度を制御して、前記複数の水処理装置それぞれから流出される処理水の少なくとも一部を前記水槽へ戻す水処理設備。
【請求項１０】
互いに並列に配置された複数の水処理装置それぞれから流出される処理水の流量をそれぞれ示す複数の流量値を取得する取得部と、
前記取得部が取得した前記複数の流量値が示す流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと前記複数の水処理装置の運転とを制御する制御部とを有する制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、水処理設備、制御装置、運転方法およびプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
水処理システムが処理した処理水を使用するユースポイントには、当該ユースポイントで必要な使用量の処理水が供給される。ユースポイントで必要な処理水の使用量は固定量ではない。そのため、使用量に応じた量の処理水を供給するように水処理システムが設計される。例えば、処理水である精製水の消費量に応じて、精製水を精製するＲＯモジュールへ原水を供給するための供給ポンプの吐出量を制御する技術が開示されている（例えば、特許文献１参照。）。また、互いに並列に配置された２つの逆浸透膜モジュールを用いて純水を得る装置であって、純水の使用量に応じて、一方の逆浸透膜モジュールの運転を停止させる装置が開示されている（例えば、特許文献２参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１０４６３９号公報
特開２０１２－１８７４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、流量が少ないほど処理水の水質が低くなる逆浸透膜モジュール等の水処理装置においては、処理水の使用量が少ない場合に特許文献１に記載された技術を用いた制御を行うと、供給される処理水の水質が低下してしまうという問題点がある。また、特許文献２に記載されたように、処理を行うモジュールの数を制御する場合、細かな流量調整を行うことが困難であるという問題点がある。
【０００５】
本発明の目的は、処理水の水質を低下させることなく、処理水の供給量の細かな調整を行うことができる水処理設備、制御装置、運転方法およびプログラムを提供することである。
【課題を解決するための手段】
【０００６】

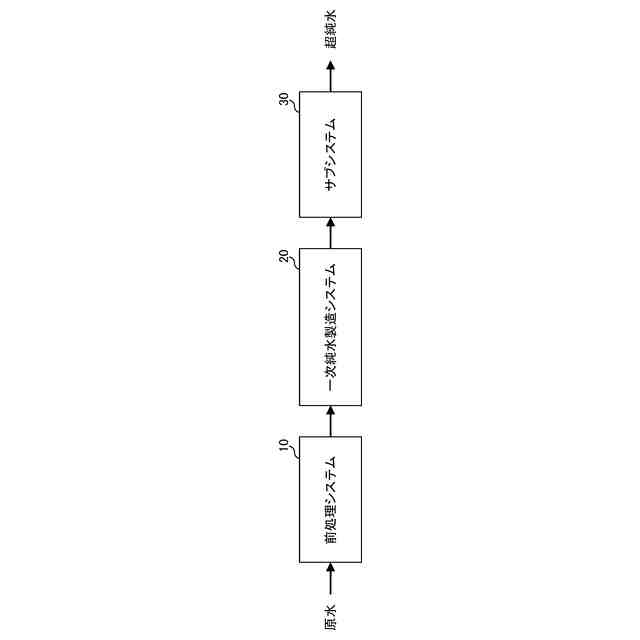

本発明の水処理設備は、
互いに並列に配置された複数の水処理装置と、
前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと、
前記複数の水処理装置それぞれから流出される処理水の流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数のポンプと前記複数の水処理装置の運転とを制御する制御装置とを有する。
【０００７】

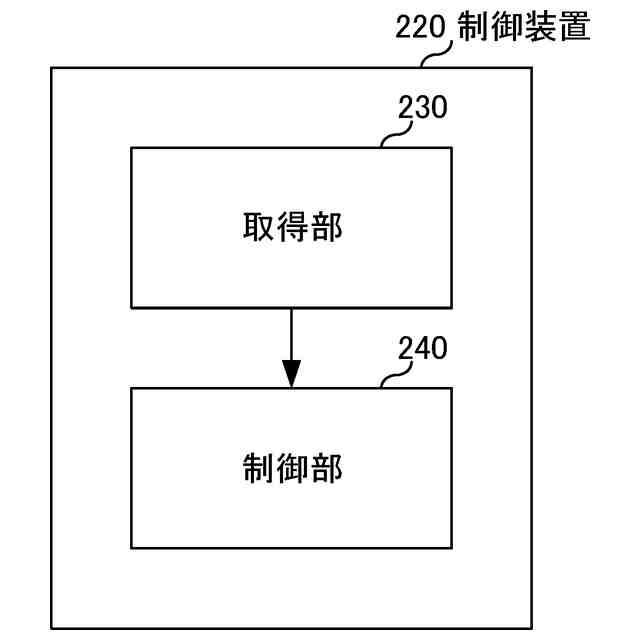

また、本発明の制御装置は、
互いに並列に配置された複数の水処理装置それぞれから流出される処理水の流量をそれぞれ示す複数の流量値を取得する取得部と、
前記取得部が取得した前記複数の流量値が示す流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと前記複数の水処理装置の運転とを制御する制御部とを有する。
【０００８】
また、本発明の運転方法は、
互いに並列に配置された複数の水処理装置それぞれから流出される処理水の流量をそれぞれ示す複数の流量値を取得する処理と、
前記複数の流量値が示す流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと前記複数の水処理装置の運転とを制御する処理とを行う。
【０００９】
また、本発明のプログラムは、
コンピュータに、
互いに並列に配置された複数の水処理装置それぞれから流出される処理水の流量をそれぞれ示す複数の流量値を取得する手順と、
前記複数の流量値が示す流量が、前記複数の水処理装置から供給先へ供給される処理水の量に応じた必要流量となるように、前記複数の水処理装置それぞれに被処理水をそれぞれ供給する複数のポンプと前記複数の水処理装置の運転とを制御する手順とを実行させる。
【発明の効果】
【００１０】
本発明においては、処理水の水質を低下させることなく、処理水の供給量の細かな調整を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
