公開番号2025135648
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033507
出願日2024-03-06
発明の名称浄水器
出願人東レ株式会社
代理人
主分類C02F 1/28 20230101AFI20250911BHJP(水,廃水,下水または汚泥の処理)
要約【課題】中空糸膜の外表面に堆積した濁質を浄水器の外部に排出することができ、浄水を得る流路と逆洗浄の流路を形成する必要がなく、浄水器を製造するコストを低く抑えることができ、中空糸膜の外表面に堆積した濁質が活性炭などの吸着材を汚染する可能性が無い、安全な浄水器を提供する。

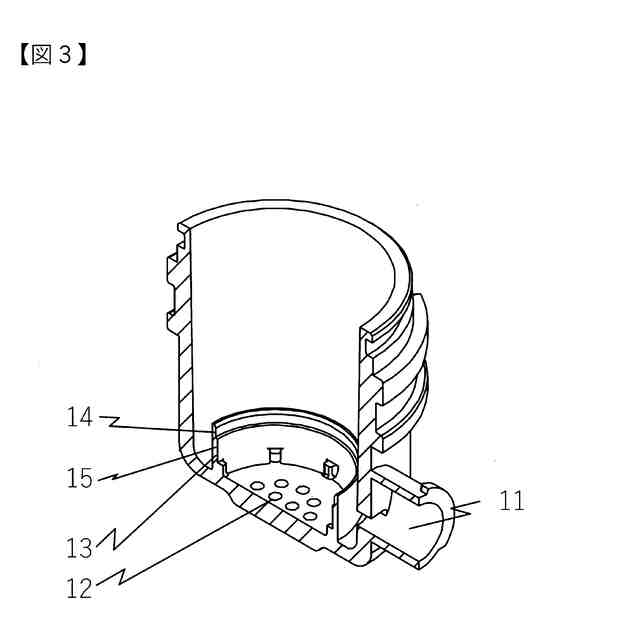

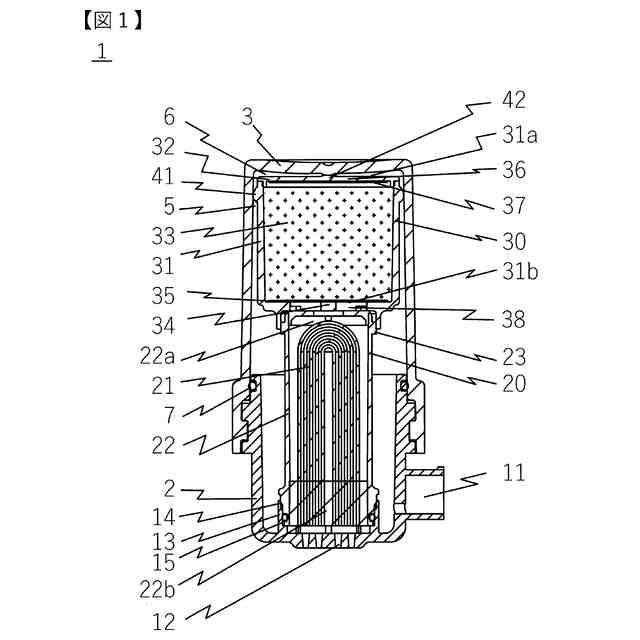

【解決手段】本発明の浄水器は、原水入口と、浄水出口12と、ろ材収納部と、ろ材収納部に脱着可能なろ材収納蓋と、複数本の中空糸膜をポッティング材で円筒ケースの出口端に固定した中空糸膜モジュールを有し、ろ材収納部には円筒形開口を有するモジュール取付部13が配設され、モジュール取付部は、第1モジュール嵌合部14と、第1モジュール嵌合部より小径かつ浄水出口に近い第2モジュール嵌合部15を有し、円筒ケースの出口端の近傍が、第2モジュール嵌合部と液密に嵌合可能であり、円筒ケースの入口端の近傍が、第1モジュール嵌合部と液密に嵌合可能である。
【選択図】図3
特許請求の範囲【請求項１】
原水入口と、浄水出口と、ろ材収納部と、ろ材収納部に脱着可能なろ材収納蓋と、
複数本の中空糸膜をポッティング材で円筒ケースの出口端に固定した中空糸膜モジュールを有する浄水器であって、
前記ろ材収納部には円筒形開口を有するモジュール取付部が配設され、
前記モジュール取付部は、第１モジュール嵌合部と、第１モジュール嵌合部より小径かつ浄水出口に近い第２モジュール嵌合部を有し、
前記円筒ケースの出口端の近傍が、前記第２モジュール嵌合部と液密に嵌合可能であり、

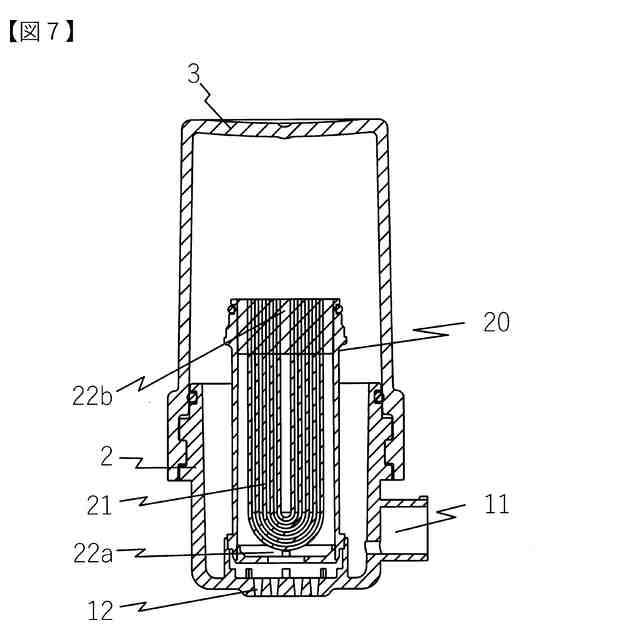

前記円筒ケースの入口端の近傍が、前記第１モジュール嵌合部と液密に嵌合可能であることを特徴とする浄水器。
続きを表示（約 220 文字）【請求項２】

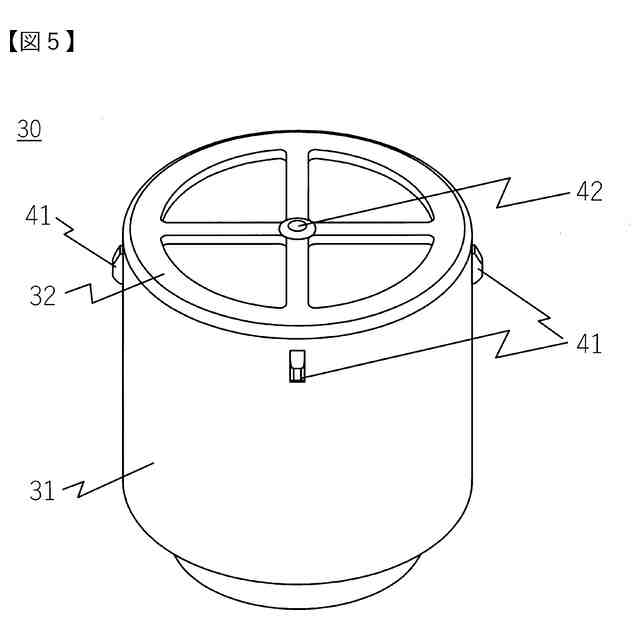

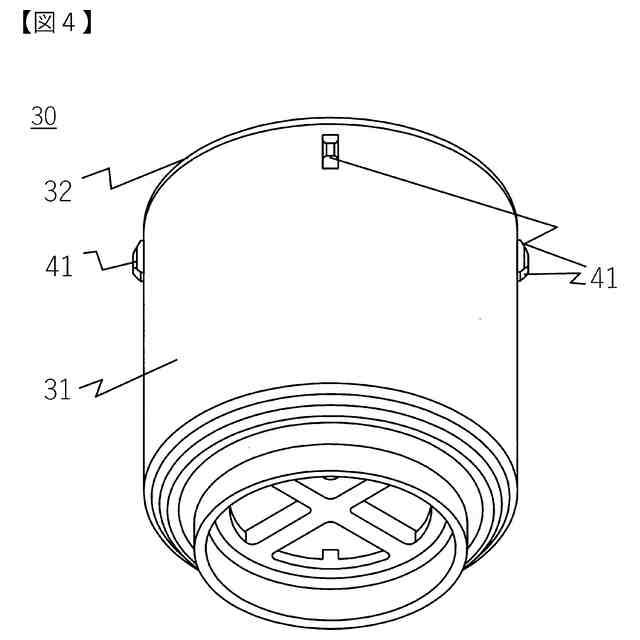

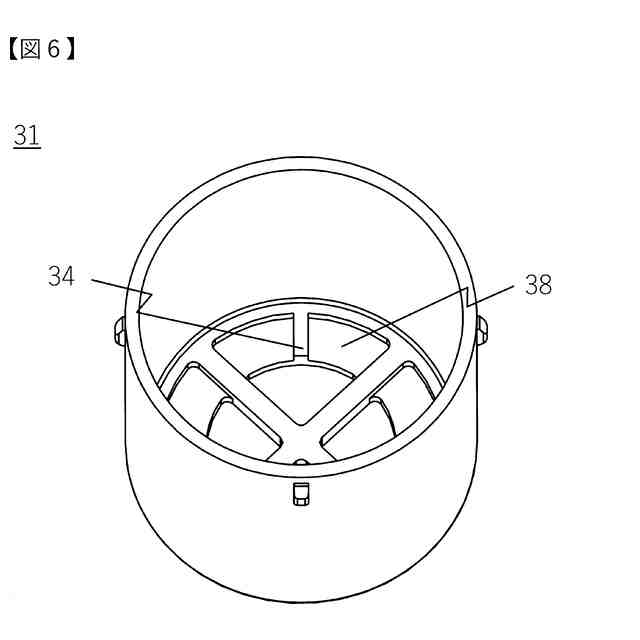

前記ろ材収納部に吸着材を充填した吸着材モジュールを有し、
前記円筒ケースの入口端の近傍を、前記第１モジュール嵌合部に液密に嵌合させ、
円筒ケースの出口端に前記吸着材モジュールを装着させたとき、
ろ材収納蓋がろ材収納部に装着できないことを特徴とする請求項１に記載の浄水器。
【請求項３】

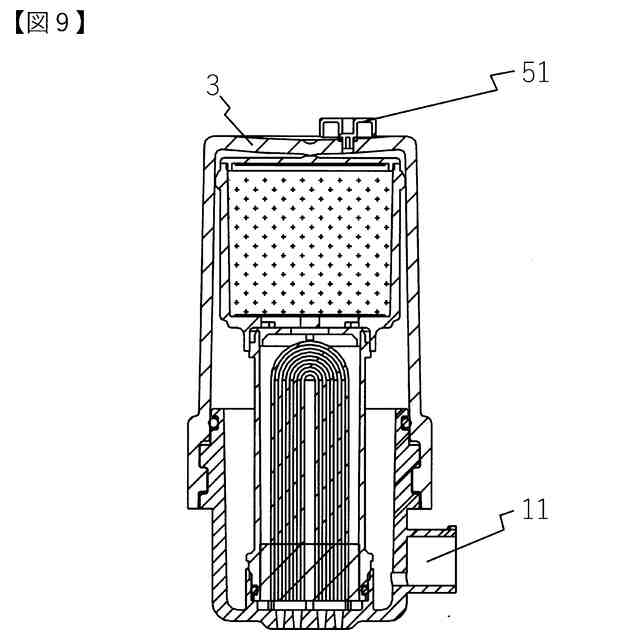

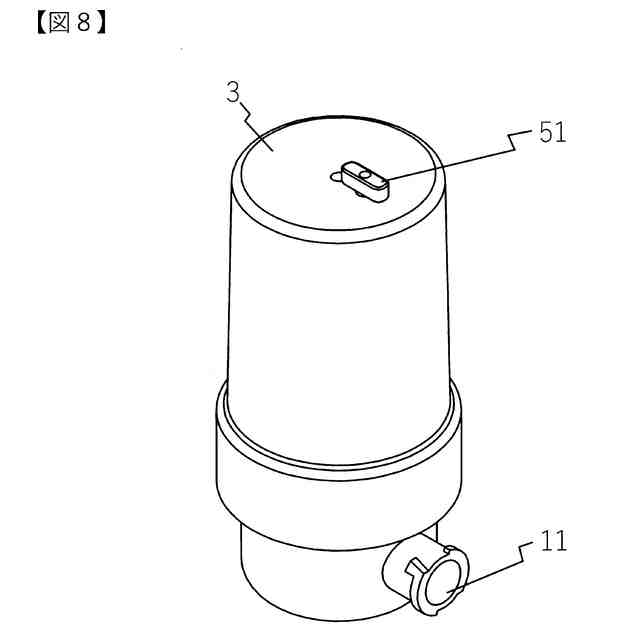

前記ろ材収納蓋が、空気抜き機構を有することを特徴とする請求項１または２に記載の浄水器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、家庭のキッチンにおいて水道水をろ過する浄水器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、家庭において水道水を浄化する浄水器が広く利用されている。浄水器には、水道水中の遊離残留塩素、カビ臭、トリハロメタンを除去する活性炭、水道水中の鉄錆などの濁質を除去する中空糸膜などの各種ろ材が収容されている。ろ材でろ過された浄水は、安全でおいしい水となって使用者の健康に寄与している。
【０００３】
各種ろ材が、浄水器に着脱可能な浄水器用カートリッジの内部空間に充填されているものが多数を占める。ろ材は処理できるろ過水量が限られているため、浄水器用カートリッジを定期的に交換しながら、浄水器を継続使用するのが一般的である。
【０００４】
特許文献１には、原水流入口と浄水の流出口を有する容器に中空糸膜モジュールを固定し、容器の開口に蓋を溶着したろ過カートリッジが提案されている。水道水中の鉄錆などの濁質を除去して良質な浄水を得ることができる。
【０００５】
しかしながら、鉄管が多い集合住宅の水道水や、水道工事後の水道水が通水されると、中空糸膜が目詰まりを起こし、圧力損失が増大して浄水流量が低下してしまう。浄水器として継続使用するためには、新しいろ過カートリッジに交換する必要があり、多大な費用を要するという問題点があった。
【０００６】
この問題点に対し、特許文献２には、中空糸膜モジュールを逆洗浄する浄水器が提案されている。すなわち、浄水を得るときに水が流れる方向と逆方向に水を流すことにより、中空糸膜の外表面に堆積した濁質を浄水器の外部に排出することができる。一度増大した中空糸膜の圧力損失はある程度元に戻り、直ちに新しい浄水器用カートリッジに交換しなくても、浄水器を継続使用できる。
【０００７】
しかしながら、浄水を得る流路と、中空糸膜モジュールを逆洗浄するための流路を形成し、さらにふたつの流路を切り換える弁構造も搭載すると、部品点数はかなり多くなり、浄水器を製造するコストが高くなるという問題点があった。浄水器が高価になり使用者が購入しにくくなる。
【０００８】
この問題点に対し、特許文献３には、浄水器用カートリッジの原水受入口と濾過水供給口とを同じ形状にした浄水器が提案されている。浄水を得るときには、浄水器の原水取出口に浄水器用カートリッジの原水受入口を連結し、中空糸膜モジュールを逆洗浄するときには、浄水器の原水取出口に浄水器用カートリッジの濾過水供給口を連結する。中空糸膜を逆洗浄すれば、中空糸膜の外表面に堆積した濁質を浄水器の外部に排出することができる。一度増大した中空糸膜の圧力損失はある程度元に戻り、直ちに新しい浄水器用カートリッジに交換しなくても浄水器を継続使用できる。
【０００９】
浄水器には、浄水を得る流路と、中空糸膜モジュールを逆洗浄するための流路を形成する必要が無く、ふたつの流路を切り換える弁構造も要らない。部品点数は少なく、浄水器を製造するコストは低く抑えられる。
【先行技術文献】
【特許文献】
【００１０】
特開２００２－２１０４５８号公報
実開平１０－２４１号公報
特開平８－８９９４８号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
