発明の名称液体吐出装置、その制御方法及びプログラム
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/01 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インク層の剥離を防止する。
【解決手段】プリンタは、インクIを吐出するヘッドと、インクIを記録媒体に接着させる接着成分を有する転写液Aを吐出する転写液吐出部と、を備えている。プリンタのCPUは、フィルム70の画像形成領域R1に、ヘッドからインクIを吐出させるインク吐出ステップと、インク吐出ステップの後、フィルム70の、画像形成領域R1と画像形成領域R1に対して前後方向D1及び左右方向D2に隣接する隣接領域R2とを含む拡張領域R3に、転写液吐出部から転写液Aを吐出させる転写液吐出ステップと、を実行する。
【選択図】図6
特許請求の範囲【請求項１】
インクを吐出するヘッドと、
インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、
前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、
制御部と、を備え、
前記制御部は、
前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、
前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、
を実行することを特徴とする、液体吐出装置。
続きを表示（約 1,700 文字）【請求項２】
前記制御部は、前記転写液吐出ステップにおいて、前記画像形成領域に単位面積当たり第１量の転写液を吐出させ、前記隣接領域に単位面積当たり前記第１量よりも多い第２量の転写液を吐出させることを特徴とする、請求項１に記載の液体吐出装置。
【請求項３】
前記制御部は、
前記インク吐出ステップにおいて、前記インク受容層上の前記画像形成領域にインクを吐出させ、
前記転写液吐出ステップにおいて、前記インク受容層上の前記拡張領域に転写液を吐出させることを特徴とする、請求項２に記載の液体吐出装置。
【請求項４】
前記インクは、第１インクと、前記第１インクの下地又は上地となる第２インクと、を含み、
前記制御部は、
前記インク吐出ステップとして、前記画像形成領域に前記第１インク及び前記第２インクを吐出させる第１ステップ、及び、前記画像形成領域に前記第２インクを吐出させず前記第１インクを吐出させる第２ステップのいずれかを実行し、
前記第１ステップの後に実行される前記転写液吐出ステップにおいて、前記隣接領域に単位面積当たり第３量の転写液を吐出させ、
前記第２ステップの後に実行される前記転写液吐出ステップにおいて、前記隣接領域に単位面積当たり前記第３量よりも少ない第４量の転写液を吐出させることを特徴とする、請求項１に記載の液体吐出装置。
【請求項５】
前記制御部は、
前記インク吐出ステップとして、前記画像形成領域に単位面積当たり第５量の前記インクを吐出させる第３ステップ、及び、前記画像形成領域に単位面積当たり前記第５量よりも少ない第６量の前記インクを吐出させる第４ステップのいずれかを実行し、
前記第３ステップの後に実行される前記転写液吐出ステップにおいて、前記隣接領域に単位面積当たり第７量の転写液を吐出させ、
前記第４ステップの後に実行される前記転写液吐出ステップにおいて、前記隣接領域に単位面積当たり前記第７量よりも少ない第８量の転写液を吐出させることを特徴とする、請求項１に記載の液体吐出装置。
【請求項６】
前記制御部は、前記転写液吐出ステップにおいて前記隣接領域に吐出させる転写液の量を、前記画像形成領域から離れるにつれて少なくすることを特徴とする、請求項１～５のいずれか１項に記載の液体吐出装置。
【請求項７】
インクを吐出するヘッドと、インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、を備えた液体吐出装置の制御方法であって、
前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、
前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、
を実行することを特徴とする、制御方法。
【請求項８】
インクを吐出するヘッドと、インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、を備えた液体吐出装置に用いられる制御装置を、
前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、
前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、
を実行可能な制御手段として機能させることを特徴とする、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インクを吐出するヘッド及び転写液を吐出する転写液吐出部を備えた液体吐出装置、その制御方法及びプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、中間転写記録媒体を用いて被転写体へ画像を形成する画像形成方法が示されている。当該方法は、中間転写記録媒体の受容層へインクジェット方式で印刷画像を形成する画像形成工程と、画像を形成した中間転写記録媒体の受容層面へ、フィルム状の接着層と繊維質素材の被転写体を重ね合わせた後に、中間転写記録媒体の面からアイロンで加熱加圧して転写する転写工程と、中間転写記録媒体の基材を剥離し除去する剥離工程と、からなる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０６６７８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、中間転写記録媒体に形成された画像を被転写体に転写するために、フィルム状の接着層を用いているが、フィルム状の接着層の代わりに、接着成分を有する転写液を用いることが考えられる。この場合において、中間転写記録媒体に形成された画像の領域に転写液を吐出させると、当該領域に形成されたインク層の表面には転写液層が形成されるが、インク層の側部は露出した状態となる。この状態で当該側部に外力が作用すると、インク層が剥離し得る。
【０００５】
本発明の目的は、インク層の剥離を防止できる液体吐出装置、その制御方法及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る液体吐出装置は、インクを吐出するヘッドと、インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、制御部と、を備え、前記制御部は、前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、を実行することを特徴とする。
【０００７】
本発明に係る制御方法は、インクを吐出するヘッドと、インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、を備えた液体吐出装置の制御方法であって、前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、を実行することを特徴とする。
【０００８】
本発明に係るプログラムは、インクを吐出するヘッドと、インクを記録媒体に接着させる接着成分を有する転写液を吐出する転写液吐出部と、前記ヘッド及び前記転写液吐出部に対してインク受容層を有するフィルムを搬送方向に相対的に移動させる搬送部と、を備えた液体吐出装置に用いられる制御装置を、前記フィルムの画像形成領域に、前記ヘッドからインクを吐出させるインク吐出ステップと、前記インク吐出ステップの後、前記フィルムの、前記画像形成領域と前記画像形成領域に対して前記搬送方向及び前記搬送方向と直交する直交方向の少なくとも一方に隣接する隣接領域とを含む拡張領域に、前記転写液吐出部から転写液を吐出させる転写液吐出ステップと、を実行可能な制御手段として機能させることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、画像形成領域に対して広がった拡張領域に転写液を吐出させることで、インク層の側部が転写液層で覆われた状態となる。これにより、インク層の剥離を防止できる。
【図面の簡単な説明】
【００１０】

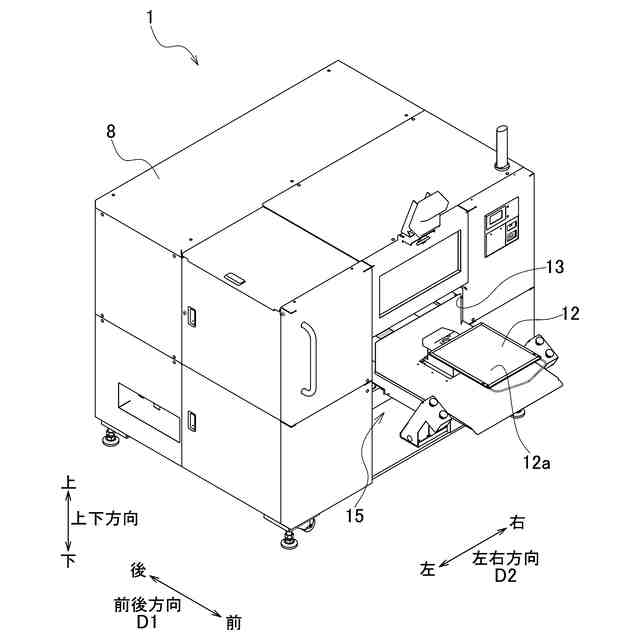

本発明の一実施形態に係るプリンタの斜視図である。

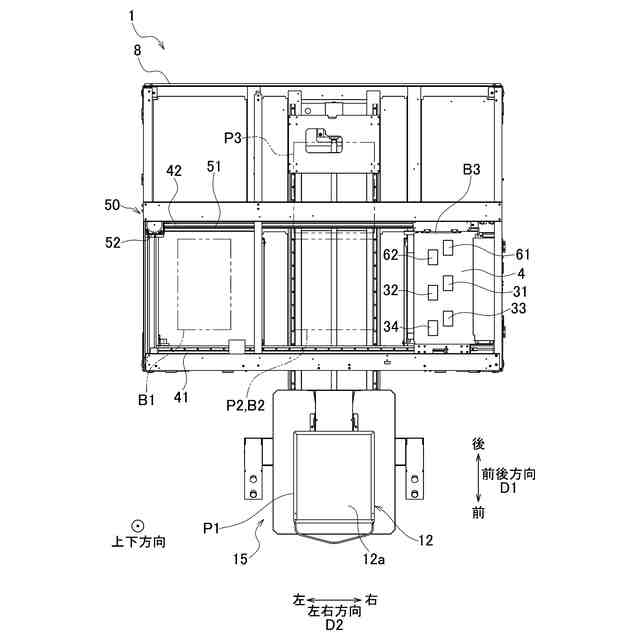

図１のプリンタの内部構造を示す平面図である。

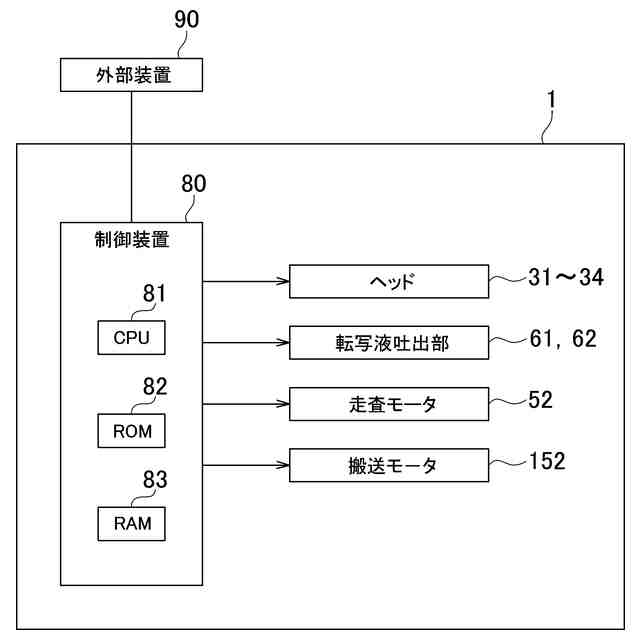

図１のプリンタの電気的構成を示すブロック図である。

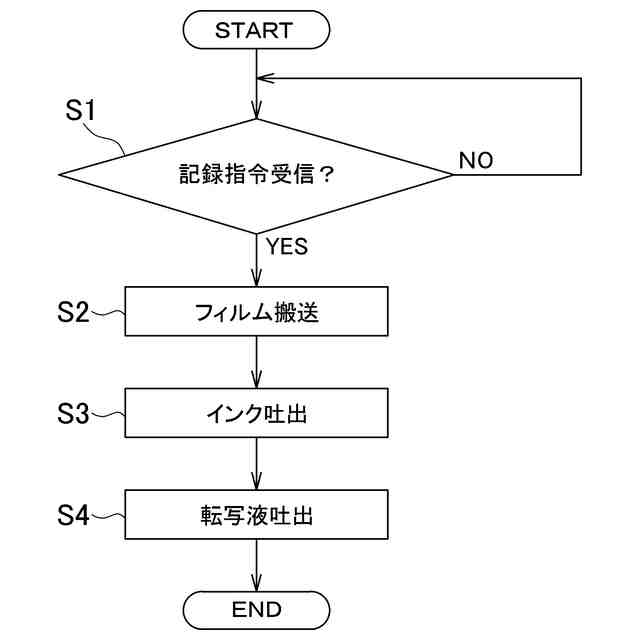

図１のプリンタのＣＰＵが実行するプログラムＡを示すフロー図である。
図４の記録指令に基づいて記録される画像の一例を示す平面図である。
図５のＩＶ－ＩＶ線に沿った断面図Ａである。

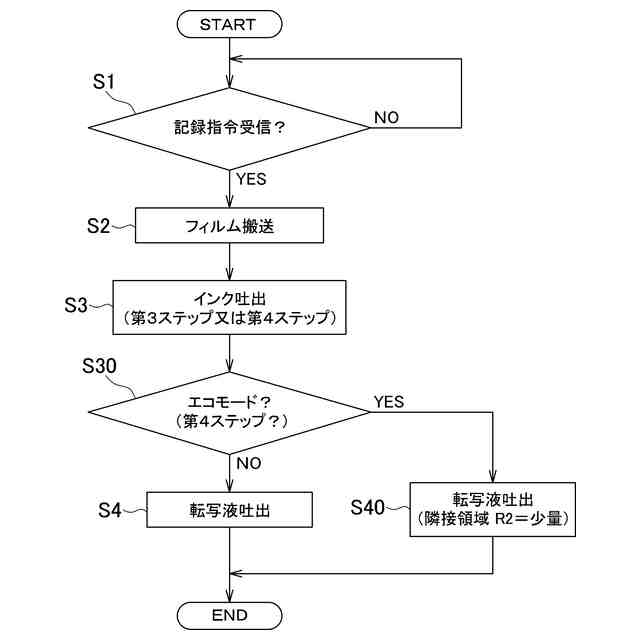

図１のプリンタのＣＰＵが実行するプログラムＢを示すフロー図である。

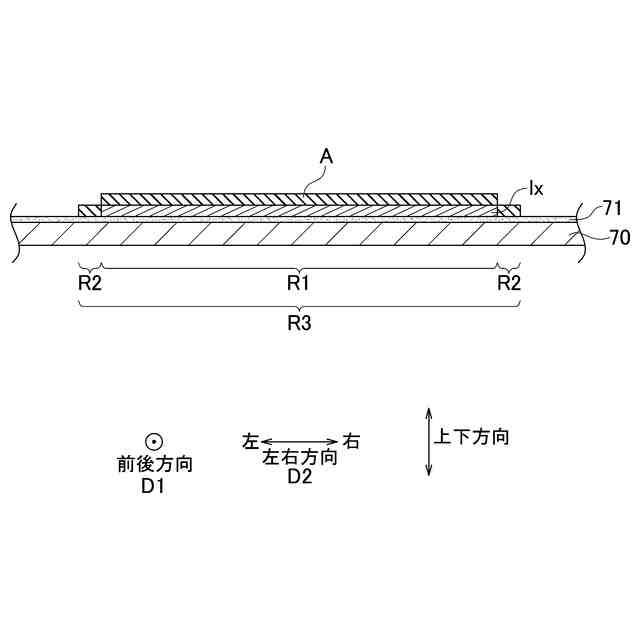

図５のＩＶ－ＩＶ線に沿った断面図Ｂである。
図１のプリンタのＣＰＵが実行するプログラムＣを示すフロー図である。

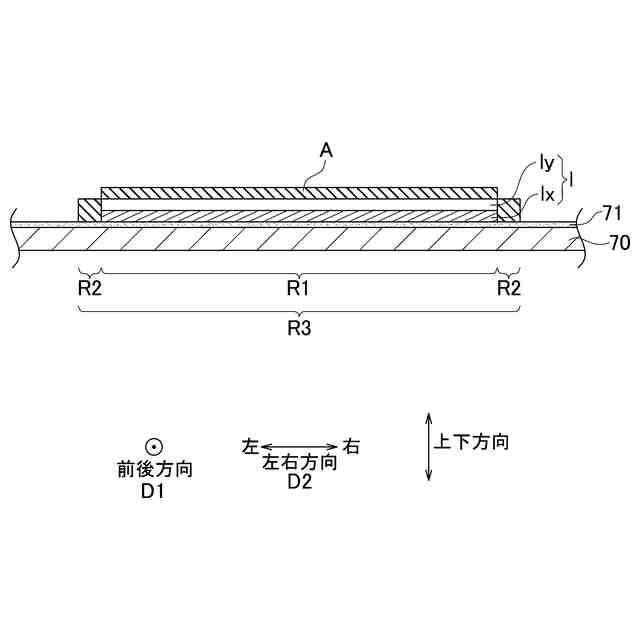

図５のＩＶ－ＩＶ線に沿った断面図Ｃである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
