公開番号2025158382
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060874
出願日2024-04-04
発明の名称印刷装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類B41J 21/00 20060101AFI20251009BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】シートに印刷を行い、印刷後のシートをカット可能な印刷装置において、半分のサイズの白紙の生成を抑えることが可能となる技術を提供する。
【解決手段】奇数ページ分の画像データを含む印刷ジョブに基づいて複数部印刷を行う場合に、奇数部目の最終ページの画像データに基づく画像が定形A4サイズのシートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が定形A4サイズのシートの下半分に配置されるよう、定形A4サイズのシートに印刷して、定形A5サイズにカットする。偶数部目は、印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が定形A4サイズのシートの上半分に配置され、続く、奇数ページの画像データに基づく画像が定形A4サイズのシートの下半分に配置されるよう、定形A4サイズのシートに印刷して、定形A5サイズにカットする。
【選択図】図9
特許請求の範囲【請求項１】
シートに印刷が可能な印刷エンジンと、
第１の定型サイズのシートを、前記第１の定型サイズの半分のサイズである第２の定型サイズにカットするための加工を施すことが可能な加工ユニットと、
コントローラと、
を備える印刷装置であって、
前記第１の定型サイズと前記第２の定型サイズの組み合わせには、前記第１の定型サイズがＡ４であり、前記第２の定型サイズがＡ５である組み合わせと、前記第１の定型サイズがレターであり、前記第２の定型サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、
前記コントローラは、
取得した印刷ジョブを、カット印刷する場合には、
前記第１の定型サイズのシートの長辺に沿う方向を上下方向として、前記印刷ジョブに含まれる画像データのうち、所定のページの画像データに基づく画像が前記シートの上半分に配置され、そのページに続くページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合には、
１部目を含む、奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする印刷装置。
続きを表示（約 11,000 文字）【請求項２】
前記印刷装置はさらに、
メモリを備え、
前記コントローラは、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合には、
奇数部目は、
前記印刷ジョブに含まれる画像データのうち、１ページ目から順に、前記印刷エンジンが参照する前記メモリの、前記シートの上半分に対応する領域に、前記ページの画像データを記憶させ、前記シートの下半分に対応する領域に、そのページに続くページの画像データを記憶させることで、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させる場合は、
前記最終ページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続く、偶数部目の先頭ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させる場合は、
前記最終ページより１つ前のページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、前記最終ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、２ページ目から順に、そのページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続くページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、１ページ目から順に、そのページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続くページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記コントローラは、
取得した印刷ジョブに、カットなしの２ｉｎ１印刷と、複数部印刷と、をする場合には、
奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、搬送し、前記加工ユニットによるカットを行わず、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、前記シートの下半分が白紙になるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、搬送し、前記加工ユニットによるカットを行わない、第１の２ｉｎ１印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、搬送し、前記加工ユニットによるカットを行わない、第２の２ｉｎ１印刷を行い、
偶数部目は、
前記第１の２ｉｎ１印刷に続く場合も、前記第２の２ｉｎ１印刷に続く場合も、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、搬送し、前記加工ユニットによるカットを行わず、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合には、
奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする請求項１に記載の印刷装置。
【請求項４】
前記コントローラは、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合であって、白紙の生成を抑制する設定がされていない場合には、
奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、前記シートの下半分が白紙になるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第３のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第３のカット印刷に続く場合も、前記第２のカット印刷に続く場合も、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合であって、白紙の生成を抑制する設定がされている場合には、
１部目を含む、奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする請求項１に記載の印刷装置。
【請求項５】
前記コントローラは、
取得した複数の印刷ジョブを連続印刷するときに、カット印刷をする場合には、
前記複数の印刷ジョブの先頭の印刷ジョブを含む、奇数番目の印刷ジョブは、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数番目の印刷ジョブの先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第４のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第５のカット印刷を行い、
偶数番目の印刷ジョブは、
前記第４のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第５のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合には、
１部目を含む、奇数部目は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする請求項１に記載の印刷装置。
【請求項６】
シートに印刷が可能な印刷エンジンと、
第１の定型サイズのシートを、前記第１の定型サイズの半分のサイズである第２の定型サイズにカットするための加工を施すことが可能な加工ユニットと、
コントローラと、
を備える印刷装置であって、
前記第１の定型サイズと前記第２の定型サイズの組み合わせには、前記第１の定型サイズがＡ４であり、前記第２の定型サイズがＡ５である組み合わせと、前記第１の定型サイズがレターであり、前記第２の定型サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、
前記コントローラは、
取得した印刷ジョブを、カット印刷する場合には、
前記第１の定型サイズのシートの長辺に沿う方向を上下方向として、前記印刷ジョブに含まれる画像データのうち、所定のページの画像データに基づく画像が前記シートの上半分に配置され、そのページに続くページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
取得した複数の印刷ジョブを連続印刷するときに、カット印刷をする場合には、
前記複数の印刷ジョブの先頭の印刷ジョブを含む、奇数番目の印刷ジョブは、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの上半分に配置される場合は、
前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数番目の印刷ジョブの先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像が前記シートの下半分に配置される場合は、
前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、第２のカット印刷を行い、
偶数番目の印刷ジョブは、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする印刷装置。
【請求項７】
前記印刷装置はさらに、
メモリを備え、
前記コントローラは、
取得した複数の印刷ジョブを連続印刷するときに、カット印刷をする場合には、
前記複数の印刷ジョブの先頭の印刷ジョブを含む、奇数番目の印刷ジョブは、
前記印刷ジョブに含まれる画像データのうち、１ページ目から順に、前記印刷エンジンが参照する前記メモリの、前記シートの上半分に対応する領域に、前記ページの画像データを記憶させ、前記シートの下半分に対応する領域に、そのページに続くページの画像データを記憶させることで、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させる場合は、
前記最終ページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続く、偶数部目の先頭ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、前記最終ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第１のカット印刷を行い、
前記印刷ジョブに含まれる画像データのうち、最終ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させる場合は、
前記最終ページより１つ前のページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、前記最終ページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、前記最終ページより１つ前のページの画像データに基づく画像が前記シートの上半分に配置され、前記最終ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、前記第２のカット印刷を行い、
偶数部目は、
前記第１のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、２ページ目から順に、そのページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続くページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、偶数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、奇数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットし、
前記第２のカット印刷に続く場合は、
前記印刷ジョブに含まれる画像データのうち、１ページ目から順に、そのページの画像データを前記メモリの、前記シートの上半分に対応する領域に記憶させ、続くページの画像データを前記メモリの、前記シートの下半分に対応する領域に記憶させることで、奇数ページの画像データに基づく画像が前記シートの上半分に配置され、続く、偶数ページの画像データに基づく画像が前記シートの下半分に配置されるよう、前記印刷エンジンを用いて前記第１の定型サイズのシートに印刷して、前記加工ユニットへ搬送し、前記加工ユニットを用いて前記第２の定型サイズにカットする、
ことを特徴とする請求項６に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、印刷後のシートを、所定の定形サイズにカットすることが可能な印刷装置に関するものである。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
特許文献１には、シートに画像を印刷し、印刷後のシートを、加工ユニットにより所定サイズにカットすることが可能な印刷装置が記載されている。例えば、印刷装置のトレイに、ユーザにより指定された定形サイズのシートがない場合でも、他の定形サイズのシートを用いて印刷を行った後、印刷後のシートを加工ユニットによりカットすることで、カット後の印刷物を、印刷装置に出力させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１８６４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の発明者は、印刷装置において、印刷後のシートのカットに伴う、シートの半分のサイズの白紙について、改良の余地があると考えた。例えば、シートに印刷を行い、印刷後のシートをカットして半分のサイズにする場合、印刷ジョブで指定される画像データの枚数によっては、カット後に半分のサイズの白紙が生じる場合がある。
【０００５】
本願は、シートに印刷を行い、印刷後のシートをカット可能な印刷装置において、シート半分のサイズの白紙の生成を抑えることが可能となる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本願の印刷装置は、シートに印刷が可能な印刷エンジンと、第１の定型サイズのシートを、第１の定型サイズの半分のサイズである第２の定型サイズにカットするための加工を施すことが可能な加工ユニットと、コントローラと、を備える印刷装置であって、第１の定型サイズと第２の定型サイズの組み合わせには、第１の定型サイズがＡ４であり、第２の定型サイズがＡ５である組み合わせと、第１の定型サイズがレターであり、第２の定型サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、コントローラは、取得した印刷ジョブを、カット印刷する場合には、第１の定型サイズのシートの長辺に沿う方向を上下方向として、印刷ジョブに含まれる画像データのうち、所定のページの画像データに基づく画像がシートの上半分に配置され、そのページに続くページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットし、取得した印刷ジョブに、カット印刷と、複数部印刷と、をする場合には、１部目を含む、奇数部目は、印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像がシートの上半分に配置され、続く、偶数ページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットし、印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像がシートの上半分に配置される場合は、最終ページの画像データに基づく画像がシートの上半分に配置され、続く、偶数部目の先頭ページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットする、第１のカット印刷を行い、印刷ジョブに含まれる画像データのうち、最終ページの画像データに基づく画像がシートの下半分に配置される場合は、最終ページより１つ前のページの画像データに基づく画像がシートの上半分に配置され、最終ページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットする、第２のカット印刷を行い、偶数部目は、第１のカット印刷に続く場合は、印刷ジョブに含まれる画像データのうち、偶数ページの画像データに基づく画像がシートの上半分に配置され、続く、奇数ページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットし、第２のカット印刷に続く場合は、印刷ジョブに含まれる画像データのうち、奇数ページの画像データに基づく画像がシートの上半分に配置され、続く、偶数ページの画像データに基づく画像がシートの下半分に配置されるよう、印刷エンジンを用いて第１の定型サイズのシートに印刷して、加工ユニットへ搬送し、加工ユニットを用いて第２の定型サイズにカットする、ことを特徴とする。
【発明の効果】
【０００７】
本願によれば、シート半分のサイズの白紙の生成を抑えることが可能となる
【図面の簡単な説明】
【０００８】
ＭＦＰの構成図である。

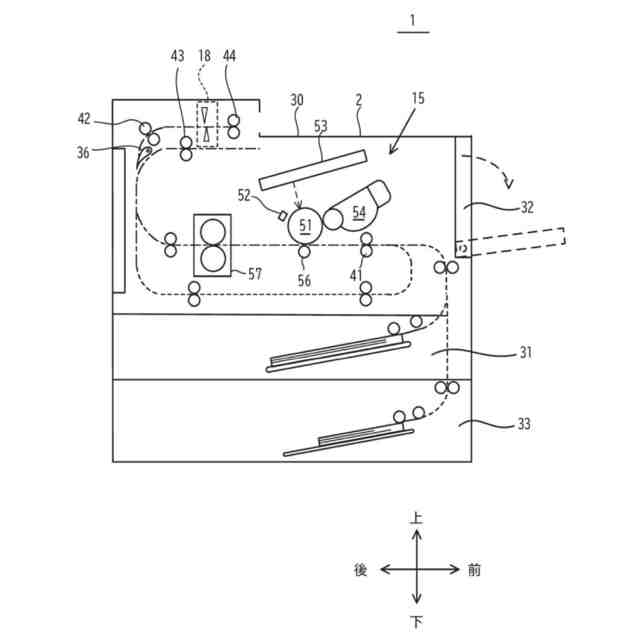

ＭＦＰの内部構成を示す断面図である。
コントローラが実行する処理の手順を説明するフローチャートである。
ホーム画面を説明する図である。

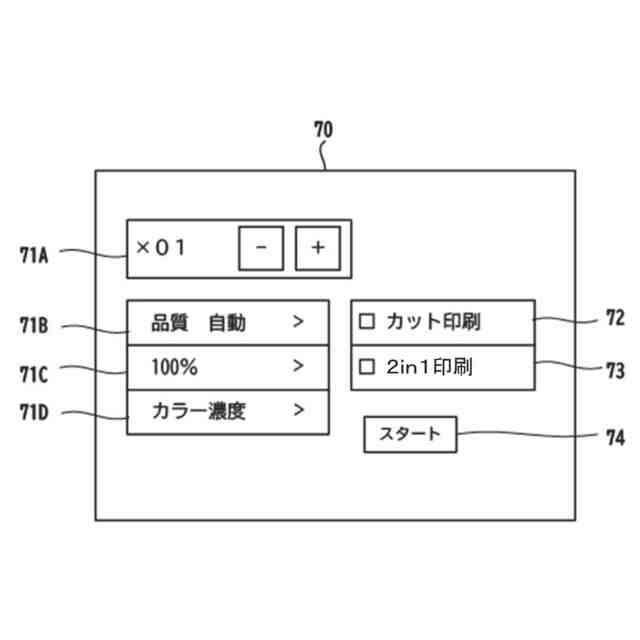

コピー設定画面を説明する図である。

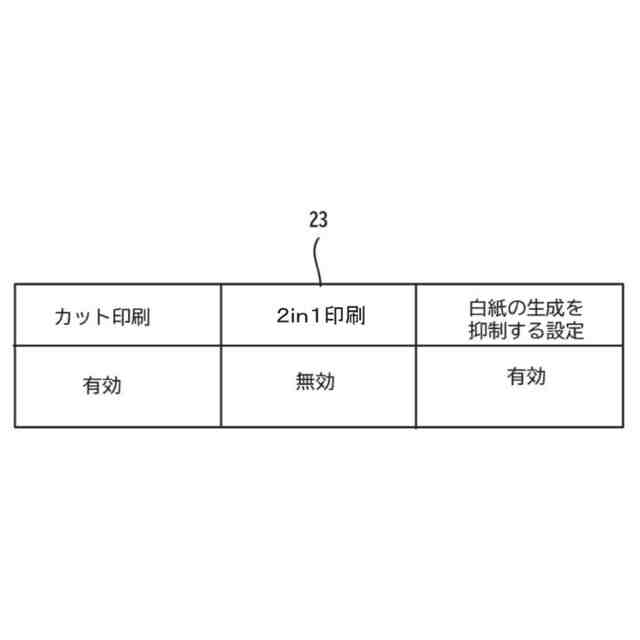

印刷設定情報を説明する図である。

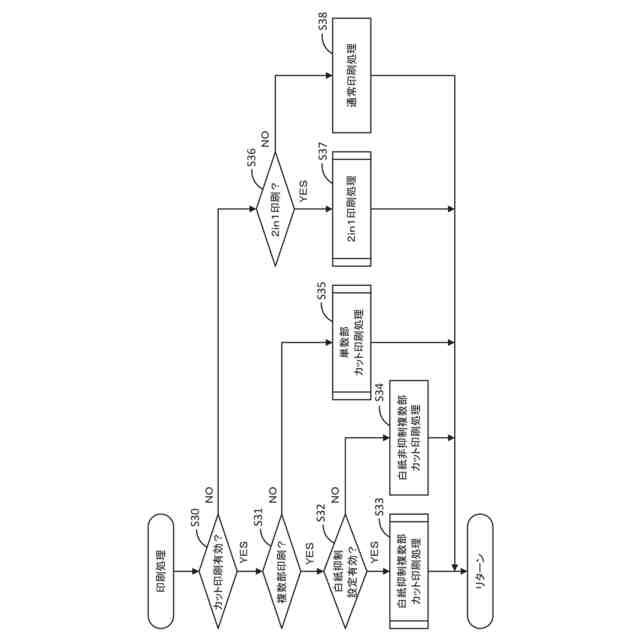

コントローラが実行する印刷処理の手順を説明するフローチャートである。

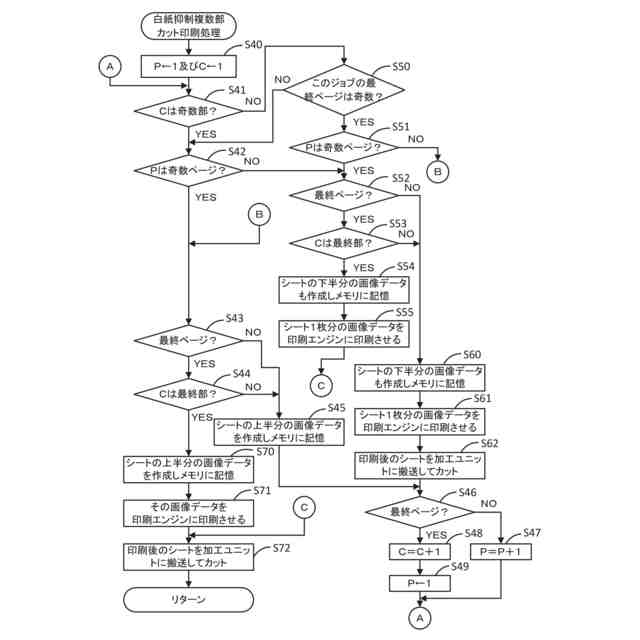

白紙抑制複数部カット印刷処理の手順を説明するフローチャートである。

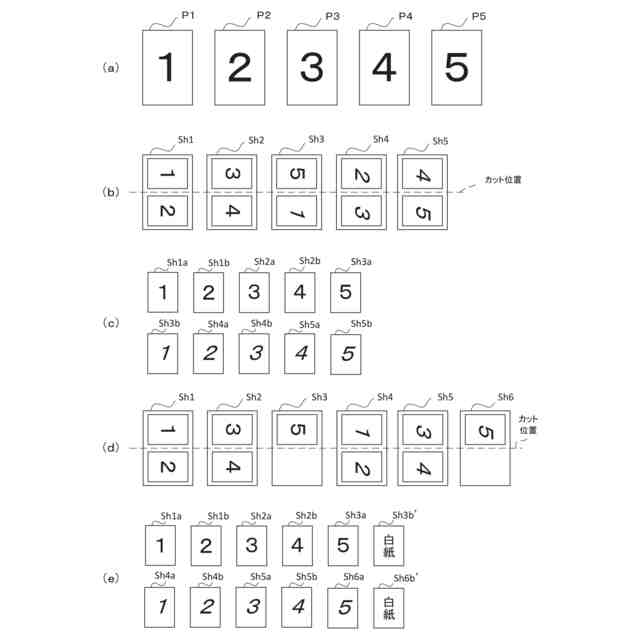

複数部カット印刷処理により出力されるシート例を示す図である。
単数部カット印刷処理の手順を説明するフローチャートである。
単数部カット印刷処理により出力されるシート例を示す図である。
２ｉｎ１印刷処理の手順を説明するフローチャートである。
他の実施形態に係る印刷処理の手順を説明するフローチャートである。
白紙抑制複数ジョブカット印刷処理の手順を説明するフローチャートである。
複数ジョブカット印刷処理により出力されるシート例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本実施形態に係る印刷装置について、ＭＦＰ（Multifunction Peripheralの略称）１を例に説明する。図１、図２で示すＭＦＰ１は、コントローラ１０と、ユーザＩＦ１３と、通信ＩＦ１４と、印刷エンジン１５と、スキャナ１６と、ＦＡＸＩＦ１７と、加工ユニット１８と、を備え、これらがコントローラ１０に電気的に接続されている。「ＩＦ」は、Interfaceの略称である。ＭＦＰ１は、本願の「印刷装置」の一例である。
【００１０】
コントローラ１０は、ＣＰＵ１１と、メモリ１２とを備えている。ＣＰＵ１１は、メモリ１２から読み出したプログラムに従って、また、ユーザの操作に基づいて、各種の処理を実行する。なお、ＭＦＰ１は、コントローラ１０として、単一のハードウェアのみを備える以外にも、各機能に応じた複数のハードウェアを備えていてもよい。メモリ１２には、オペレーティングシステム（以下「ＯＳ」とする）２１と、印刷プログラム２２と、印刷設定情報２３と、を含む各種のプログラムや各種のデータが記憶されている。印刷プログラム２２は、ＯＳ２１と協働して、ＭＦＰ１に各種の動作を行わせるプログラムである。各プログラムやデータについての詳細は、後述する。メモリ１２は、各種の処理が実行される際の作業領域としても利用される。ＣＰＵ１１が備えるバッファも、メモリの一例である。印刷設定情報２３には、ＲＡＭなどの揮発性メモリに記憶される情報と、ＮＶＲＡＭなどの不揮発性メモリに記憶される情報とがある。
（【００１１】以降は省略されています）
