特許ウォッチ

公開番号2025154076
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056876
出願日2024-03-29
発明の名称オレフィン系重合体組成物および成形体
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類C08L 23/00 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明の目的は、ポリエチレン樹脂などのオレフィン系重合体、極性樹脂、および酸変性ポリエチレンからなる組成物から得られるフィルム等の成形品の耐衝撃性、耐疲労回復性を改良することである。
【解決手段】本発明は、オレフィン系重合体(a)50質量%以上、100質量%未満、
極性重合体(b)0.1～50質量%、さらに、
グラフト量(変性度)が0.4質量%以上である変性エチレン系重合体(c)の配合割合が0.1質量%以上、10質量%未満であり、グラフト量(変性度)が0.4質量%未満である変性エチレン系重合体(d)の配合割合が0.1～50質量%であることを特徴とするオレフィン系重合体組成物である。
【選択図】なし
特許請求の範囲【請求項１】
オレフィン系重合体（ａ）５０質量％以上、１００質量％未満、
極性重合体（ｂ）０．１～５０質量％、
並びに、
エチレン単独重合体、およびエチレンと炭素数３～２０のα－オレフィンから選ばれる少なくとも1種のα－オレフィンとの共重合体、からなる群から選択される少なくとも1種の重合体に、不飽和カルボン酸またはその誘導体をグラフト変性して得られる変性エチレン系重合体であり、以下に規定する変性エチレン系重合体（ｃ）および変性エチレン系重合体（ｄ）を、以下の割合で含むオレフィン系重合体組成物。
変性エチレン系重合体（ｃ）
配合割合０．１質量％以上、１０質量％未満
グラフト量（変性度）０．４質量％以上
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
変性エチレン系重合体（ｄ）
配合割合０．１～５０質量％
グラフト量（変性度）０．４質量％未満
（ただし、（ａ）、（ｂ）、（ｃ）および（ｄ）の合計を１００質量％とする）
続きを表示（約 790 文字）【請求項２】
変性エチレン系重合体（ｃ）および変性エチレン系重合体（ｄ）が、以下に規定された重合体であることを特徴とする請求項１に記載のオレフィン系重合体組成物。
変性エチレン系重合体（ｃ）
配合割合０．１質量％以上、１０質量％未満
グラフト量（変性度）０．４～５．０質量％
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
密度８５０～９３０ｋｇ／ｍ
3
変性エチレン系重合体（ｄ）
配合割合０．１～５０質量％
グラフト量（変性度）０．０５質量％以上、０．４質量％未満
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
密度８５０～９６０ｋｇ／ｍ
3
【請求項３】
不飽和カルボン酸またはその誘導体が、無水マレイン酸である請求項１または請求項２に記載のオレフィン系重合体組成物。
【請求項４】
極性重合体（ｂ）が、ポリアミド系樹脂、ポリエステル系樹脂、および、エチレン・ビニルアルコール系共重合体からなる群から選ばれる少なくとも１種類以上である、請求項１または請求項２に記載のオレフィン系重合体組成物。
【請求項５】
請求項１または請求項２に記載のオレフィン系重合体組成物を含む成形体。
【請求項６】
請求項１または請求項２に記載のオレフィン系重合体組成物を含む層を少なくとも1層含む、単層または多層のフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オレフィン系重合体組成物および成形体に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来から、ポリエチレンをはじめとするポリオレフィン重合体、及びエチレンビニルアルコール樹脂（ＥＶＯＨ）などの極性を有する樹脂からなる組成物を用いて、種々の成形品が成形されている。また、このような組成物は両成分の相溶性が乏しいことから、相溶化剤として酸変性ポリエチレンを配合して、その組成物から成形されたフィルムなどの成形体の、耐衝撃性、耐疲労回復性などの改良が行われている。
【０００３】
特許文献１には、既存のフィルムからリサイクルをしてリグラインド組成物を得る際に、透明性を損なうことなく、異物付着量を少なくするというリサイクル性の向上を求めて、相溶化剤を追加で配合することが示されている。すなわち、ポリエチレン樹脂（７７質量部）、ＥＶＯＨ（１０質量部）、無水マレイン酸変性ポリエチレンの市販品（ＭＦＲ１.０、密度０．９）（１０質量部）に、更に相溶化剤として合成された変性エチレン・ブテン共重合体（３質量部）からなる組成物が開示されている。
【０００４】
この無水マレイン酸変性ポリエチレンの市販品については、そのグラフト率の開示はなく、相溶化剤の変性変性エチレン・ブテン共重合体については、無水マレイン酸によるグラフト率が、０．１～０．９質量％の例が示されている。
このように、既存のフィルムに配合されている無水マレイン酸変性ポリエチレンの市販品のグラフト率と、さらに配合される相溶化剤である変性エチレン・ブテン共重合体のグラフト率との関係について記載されていない。
【先行技術文献】
【特許文献】
【０００５】
ＷＯ２０２２／２３９７２９
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ポリエチレン樹脂などのオレフィン系重合体、極性樹脂、および酸変性ポリエチレンからなる組成物から得られる成形品の耐衝撃性、耐疲労回復性を改良するため、鋭意検討した結果、相溶化剤として、特定のグラフト率（変性度）の関係のある変性エチレン系共重合体を併用することにより、フィルムなどの成形体の耐衝撃性、耐疲労回復性などの性能が改善されることが見出され、本発明に到達した。
【課題を解決するための手段】
【０００７】
本発明は、以下［１］～［６］の態様を有する。
［１］
オレフィン系重合体（ａ）５０質量％以上、１００質量％未満、
極性重合体（ｂ）０．１～５０質量％、
並びに、エチレン単独重合体、およびエチレンと炭素数３～２０のα－オレフィンから選ばれる少なくとも1種のα－オレフィンとの共重合体、からなる群から選択される少なくとも1種の重合体に、不飽和カルボン酸またはその誘導体をグラフト変性して得られる変性エチレン系重合体であり、以下に規定する変性エチレン系重合体（ｃ）および変性エチレン系重合体（ｄ）を、以下の割合で含むオレフィン系重合体組成物。
変性エチレン系重合体（ｃ）
配合割合０．１質量％以上、１０質量％未満
グラフト量（変性度）０．４質量％以上
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
変性エチレン系重合体（ｄ）
配合割合０．１～５０質量％
グラフト量（変性度）０．４質量％未満
（ただし、（ａ）、（ｂ）、（ｃ）および（ｄ）の合計を１００質量％とする）
［２］
変性エチレン系重合体（ｃ）および変性エチレン系重合体（ｄ）が、以下に規定された重合体であることを特徴とする上記の［１］に記載のオレフィン系重合体組成物。
変性エチレン系重合体（ｃ）
配合割合０．１質量％以上、１０質量％未満
グラフト量（変性度）０．４～５．０質量％
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
密度８５０～９３０ｋｇ／ｍ
3
変性エチレン系重合体（ｄ）
配合割合０．１～５０質量％
グラフト量（変性度）０．０５質量％以上、０．４質量％未満
メルトフローレート（ＭＦＲ：１９０℃、２．１６ｋｇ）
０．１ｇ／１０分以上、１５ｇ／１０分未満
密度８５０～９６０ｋｇ／ｍ
3
【０００８】
［３］
不飽和カルボン酸またはその誘導体が、無水マレイン酸である上記の[１]または[２]に記載のオレフィン系重合体組成物。
［４］
極性重合体（ｂ）が、ポリアミド系樹脂、ポリエステル系樹脂、および、エチレン・ビニルアルコール系共重合体からなる群から選ばれる少なくとも１種類以上である、上記の[１]～［３］のいずれかに記載のオレフィン系重合体組成物。
［５］
上記の[１]～［４］のいずれかに記載のオレフィン系重合体組成物を含む成形体。
［６］
上記の[１]～［４］のいずれかに記載のオレフィン系重合体組成物を含む層を少なくとも1層含む、単層または多層のフィルム。
【発明の効果】
【０００９】
本発明によれば、フィルムなどの成形品からリグラインド組成物を得て、それから更に、成形されるフィルムなどの成形品の耐衝撃性、耐疲労回復性などの性能が改善され、より広い利用が可能となる。
【発明を実施するための形態】
【００１０】
本発明のオレフィン系重合体組成物を構成するオレフィン系重合体（ａ）、極性重合体（ｂ）、変性エチレン系重合体（ｃ）および変性エチレン系重合体（ｄ）について、以下に説明する

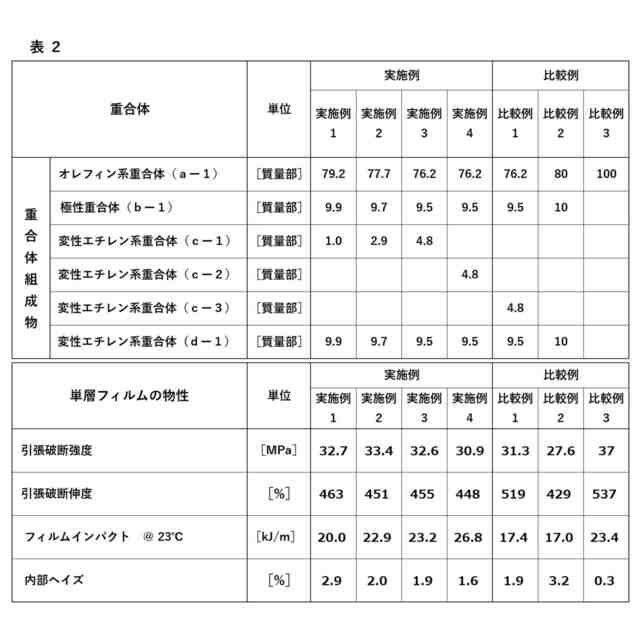

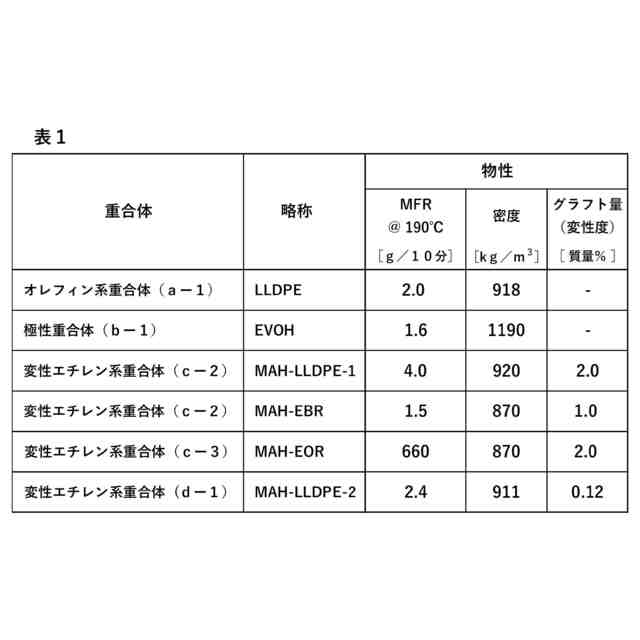

（【００１１】以降は省略されています）

関連特許
