公開番号2025156859
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059585
出願日2024-04-02
発明の名称蓄電装置の管理システム
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類G01R 19/00 20060101AFI20251007BHJP(測定;試験)
要約【課題】蓄電装置に含まれる各蓄電セルの電圧を個別に求める場合に、ノイズに起因した検出誤差を低減する。
【解決手段】第1セルおよび第2セルを含む蓄電装置を管理するシステムが、電圧検出回路を備える。電圧検出回路は、第1セルの電圧を検出する第1検出器(検出器201)と、第1セルの電圧と第2セルの電圧との和に相当する第1合計電圧を検出する第2検出器(検出器202)とを含む。当該システムは、第2検出器による検出結果(電圧V2)から第1検出器による検出結果(電圧V1)を減算した値に基づいて、第2セルの電圧を取得するように構成される。
【選択図】図4
特許請求の範囲【請求項１】
複数の蓄電セルを含む蓄電装置を管理するシステムであって、
前記複数の蓄電セルは、第１セルおよび第２セルを含み、
前記システムは、電圧検出回路を備え、
前記電圧検出回路は、
前記第１セルの電圧を検出する第１検出器と、
前記第１セルの電圧と前記第２セルの電圧との和に相当する第１合計電圧を検出する第２検出器と、
を含み、
前記システムは、前記第２検出器による検出結果から前記第１検出器による検出結果を減算した値に基づいて、前記第２セルの電圧を取得するように構成される、蓄電装置の管理システム。
続きを表示（約 1,100 文字）【請求項２】
前記複数の蓄電セルは、第３セルをさらに含み、
前記電圧検出回路は、前記第２セルの電圧と前記第３セルの電圧との和に相当する第２合計電圧を検出する第３検出器をさらに含み、
前記システムは、前記第１セルの電圧と、前記第１合計電圧と、前記第２合計電圧とを用いて、前記第２セルおよび前記第３セルの各々の電圧を取得するように構成される、請求項１に記載の蓄電装置の管理システム。
【請求項３】
前記複数の蓄電セルは、前記第１セル、前記第２セル、前記第３セルの順に第１方向に並び、
前記第１セルは、前記第１方向に直交する第２方向の一方側に第１端子、前記第２方向の他方側に第２端子を有し、
前記第２セルは、前記第２方向の一方側に第３端子、前記第２方向の他方側に第４端子を有し、
前記第３セルは、前記第２方向の一方側に第５端子、前記第２方向の他方側に第６端子を有し、
前記蓄電装置は、
前記第２端子と前記第４端子とを電気的に接続する第１導電部材と、
前記第３端子と前記第５端子とを電気的に接続する第２導電部材と、
をさらに含み、
前記第１検出器は、前記第１セルの電圧として、前記第１端子と前記第１導電部材との電位差を検出するように構成され、
前記第２検出器は、前記第１合計電圧として、前記第１端子と前記第２導電部材との電位差を検出するように構成され、
前記第３検出器は、前記第２合計電圧として、前記第１導電部材と前記第６端子との電位差を検出するように構成される、請求項２に記載の蓄電装置の管理システム。
【請求項４】
前記システムは、プロセッサを含む情報処理装置をさらに備え、
前記情報処理装置は、
前記第１合計電圧から前記第１セルの電圧を減算することにより、前記第２セルの電圧を取得し、
前記第２合計電圧から前記第２セルの電圧を減算することにより、前記第３セルの電圧を取得するように構成される、請求項２または３に記載の蓄電装置の管理システム。
【請求項５】
前記電圧検出回路は、
前記第１検出器により検出された前記第１セルの電圧と、前記第１合計電圧とが入力され、前記第１合計電圧から前記第１セルの電圧を減算した値を出力する第１減算回路と、
前記第１減算回路の出力値と前記第２合計電圧とが入力され、前記第２合計電圧から前記第１減算回路の出力値を減算した値を出力する第２減算回路と、
をさらに含む、請求項２または３に記載の蓄電装置の管理システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置の管理システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許第６１６８８１３号公報（特許文献１）には、複数の電池セル（蓄電セル）の各々の電圧を検出する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６１６８８１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載される技術では、ノイズを除去するフィルタ回路を設けることで、電圧の検出精度を高めている。しかしながら、フィルタ回路によって全てのノイズを除去できるとは限らない。また、フィルタの追加は、回路スペースの不足や、コスト上昇を招く可能性がある。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、蓄電装置に含まれる各蓄電セルの電圧を個別に求める場合に、ノイズに起因した検出誤差を低減することである。
【課題を解決するための手段】
【０００６】
本開示の一形態によれば、以下に示す蓄電装置の管理システムが提供される。
【０００７】
当該蓄電装置の管理システム（以下、単に「システム」とも称する）は、複数の蓄電セルを含む蓄電装置を管理するように構成される。複数の蓄電セルは、第１セルおよび第２セルを含む。当該システムは、電圧検出回路を備える。電圧検出回路は、第１セルの電圧を検出する第１検出器と、第１セルの電圧と第２セルの電圧との和に相当する第１合計電圧を検出する第２検出器とを含む。当該システムは、第２検出器による検出結果から第１検出器による検出結果を減算した値に基づいて、第２セルの電圧を取得するように構成される。
【０００８】
第１検出器および第２検出器の各々による検出結果には、電磁ノイズに起因した誤差が含まれる可能性がある。この点、上記構成によれば、第２検出器による検出結果から第１検出器による検出結果を減算することによって電磁ノイズの影響が相殺され、検出誤差が低減される。このため、上記蓄電装置の管理システムは、蓄電装置に含まれる各蓄電セルの電圧を個別に求める場合に、ノイズに起因した検出誤差を低減することができる。
【発明の効果】
【０００９】
本開示によれば、蓄電装置に含まれる各蓄電セルの電圧を個別に求める場合に、ノイズに起因した検出誤差を低減することが可能になる。
【図面の簡単な説明】
【００１０】

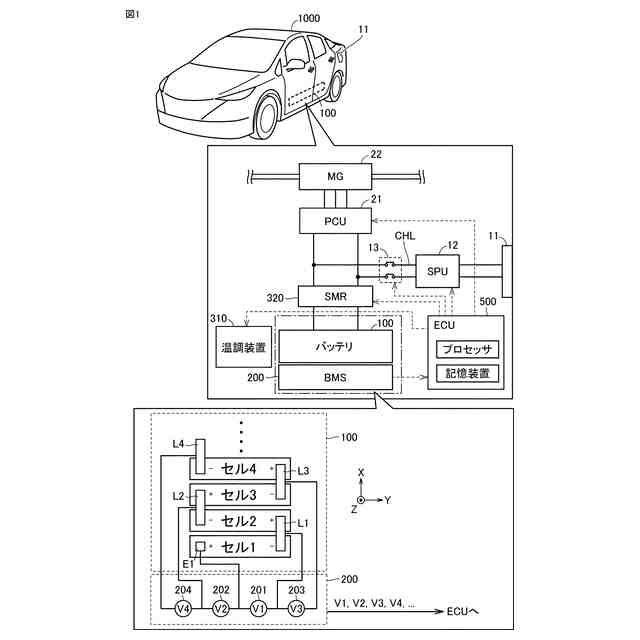

本開示の実施形態に係る蓄電装置の管理システムの構成を示す図である。

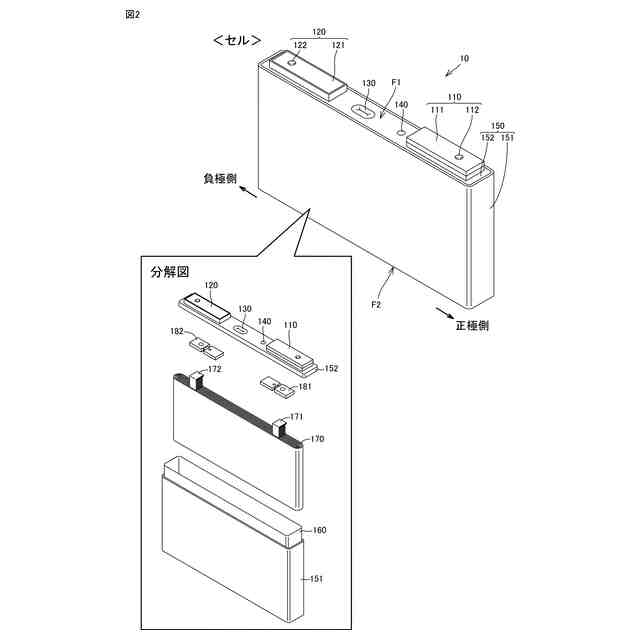

本実施形態に係る蓄電装置に含まれるセルの構成の一例を示す図である。

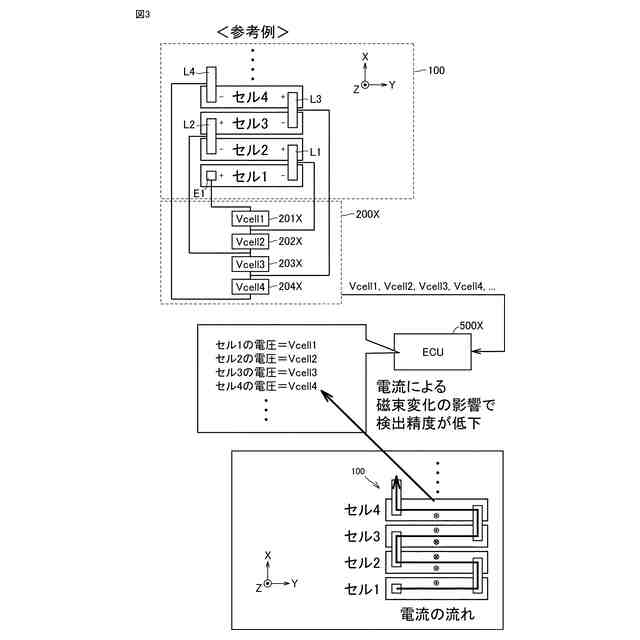

蓄電装置の管理システムに関する課題について説明するための図である。

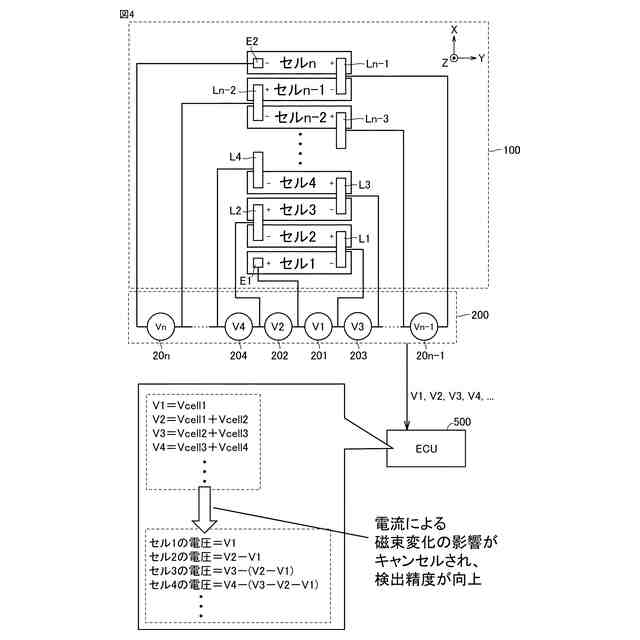

本実施形態に係る蓄電装置の管理システムによって奏される作用および効果について説明するための図である。

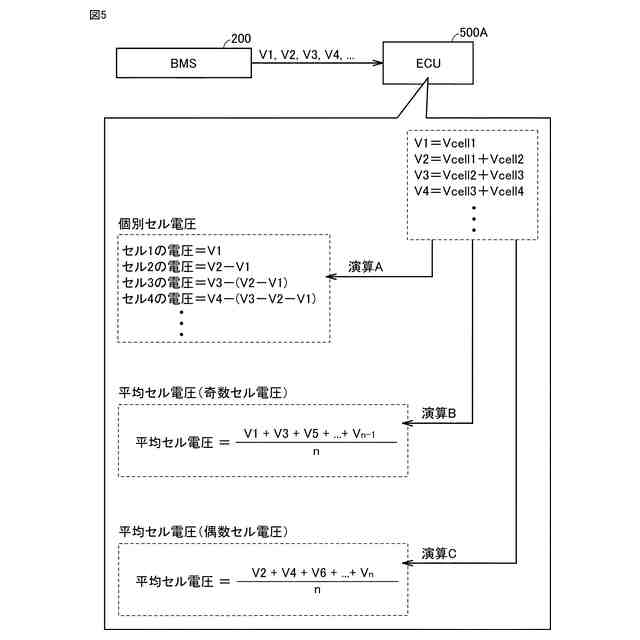

本実施形態に係る蓄電装置の管理システムの第１変形例を示す図である。

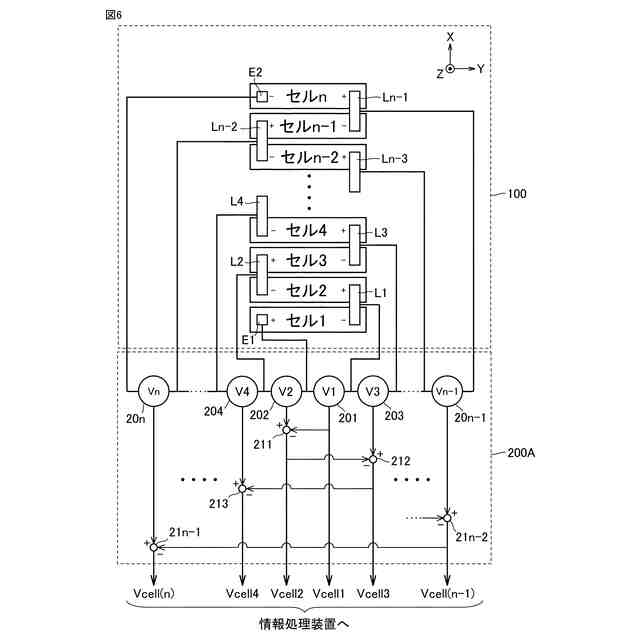

本実施形態に係る蓄電装置の管理システムの第２変形例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
