公開番号2025158343
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060795
出願日2024-04-04
発明の名称貫流ボイラ
出願人三浦工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F22B 1/28 20060101AFI20251009BHJP(蒸気発生)
要約【課題】電気ヒータを利用する貫流ボイラの蒸気発生量のアップと負荷率の多位置化とを実現すること。
【解決手段】貫流ボイラは、水管と下部管寄せと上部管寄せと水管に配置される電気ヒータと三相交流電源9から電気ヒータへの交流電力の供給状態を切り換えるスイッチユニット30を備える。電気ヒータは、相互に結線された第1のU相ヒータエレメント16U、V相ヒータエレメント16V、W相ヒータエレメント16Wを有する第1群エレメント711,721,731と、相互に結線された第2のU相ヒータエレメント16U、V相ヒータエレメント16V、W相ヒータエレメント16Wを有する第2群エレメント712,722,732を有する。スイッチユニットは、三相交流電源と第1群エレメントとが接続又は切断されるように作動する第1スイッチと、三相交流電源と第2群エレメントとが接続又は切断されるように作動する第2スイッチを有する。
【選択図】図5
特許請求の範囲【請求項１】
水管と、
前記水管の下端部に連通する下部管寄せと、
前記水管の上端部に連通する上部管寄せと、
前記水管に配置される電気ヒータと、
三相交流電源から前記電気ヒータへの交流電力の供給状態を切り換えるスイッチユニットと、を備え、
前記電気ヒータは、
相互に結線された第１のＵ相ヒータエレメントと第１のＶ相ヒータエレメントと第１のＷ相ヒータエレメントとを有する第１群エレメントと、
相互に結線された第２のＵ相ヒータエレメントと第２のＶ相ヒータエレメントと第２のＷ相ヒータエレメントとを有する第２群エレメントと、を有し、
前記スイッチユニットは、
前記三相交流電源と前記第１群エレメントとが接続又は切断されるように作動する第１スイッチと、
前記三相交流電源と前記第２群エレメントとが接続又は切断されるように作動する第２スイッチと、を有する、
貫流ボイラ。
続きを表示（約 360 文字）【請求項２】
コントローラを備え、
前記コントローラは、
前記電気ヒータを第１出力で運転させるときに前記第１スイッチ及び前記第２スイッチのそれぞれをオンし、
前記第１出力よりも低い第２出力で運転させるときに前記第１スイッチ又は前記第２スイッチの一方のスイッチをオンし他方のスイッチをオフする、
請求項１に記載の貫流ボイラ。
【請求項３】
前記水管は、複数設けられ、
複数の前記水管のそれぞれに前記第１群エレメント及び前記第２群エレメントが配置され、
前記コントローラは、
複数の前記電気ヒータのそれぞれを同時に第１出力で運転させ、
複数の前記電気ヒータのそれぞれを同時に第２出力で運転させる、
請求項２に記載の貫流ボイラ。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、貫流ボイラに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ボイラに係る技術分野において、特許文献１に開示されているような電気ボイラが知られている。特許文献１に開示されている電気ボイラは、水管に電気ヒータが配置される貫流ボイラである。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１６９３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水管に電気ヒータが配置される貫流ボイラにおいて、蒸気発生量のアップと負荷率の多位置化とを実現できる技術が要望される。
【０００５】
本明細書で開示する技術は、電気ヒータを利用する貫流ボイラの蒸気発生量のアップと負荷率の多位置化とを実現することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、貫流ボイラを開示する。貫流ボイラは、水管と、水管の下端部に連通する下部管寄せと、水管の上端部に連通する上部管寄せと、水管に配置される電気ヒータと、三相交流電源から電気ヒータへの交流電力の供給状態を切り換えるスイッチユニットと、を備える。電気ヒータは、相互に結線された第１のＵ相ヒータエレメントと第１のＶ相ヒータエレメントと第１のＷ相ヒータエレメントとを有する第１群エレメントと、相互に結線された第２のＵ相ヒータエレメントと第２のＶ相ヒータエレメントと第２のＷ相ヒータエレメントとを有する第２群エレメントと、を有する。スイッチユニットは、三相交流電源と第１群エレメントとが接続又は切断されるように作動する第１スイッチと、三相交流電源と第２群エレメントとが接続又は切断されるように作動する第２スイッチと、を有する。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、電気ヒータを利用する貫流ボイラの蒸気発生量のアップと負荷率の多位置化とを実現することができる。
【図面の簡単な説明】
【０００８】

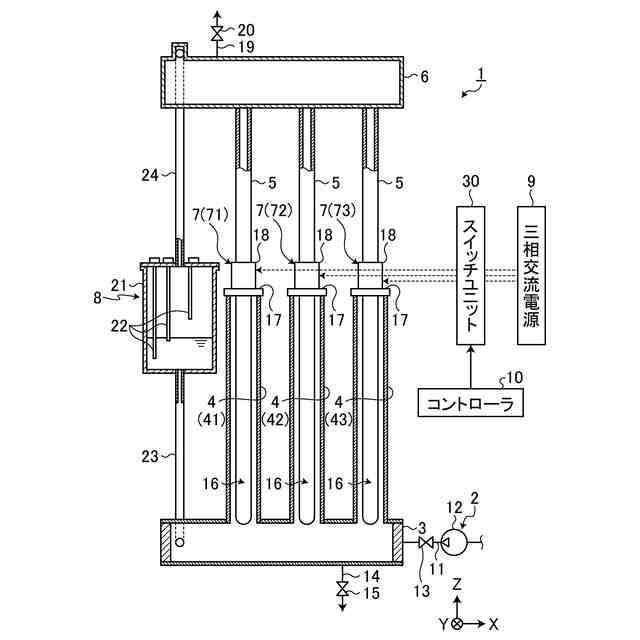

図１は、実施形態に係る貫流ボイラを模式的に示す正面図である。
図２は、実施形態に係る貫流ボイラを模式的に示す側面図である。

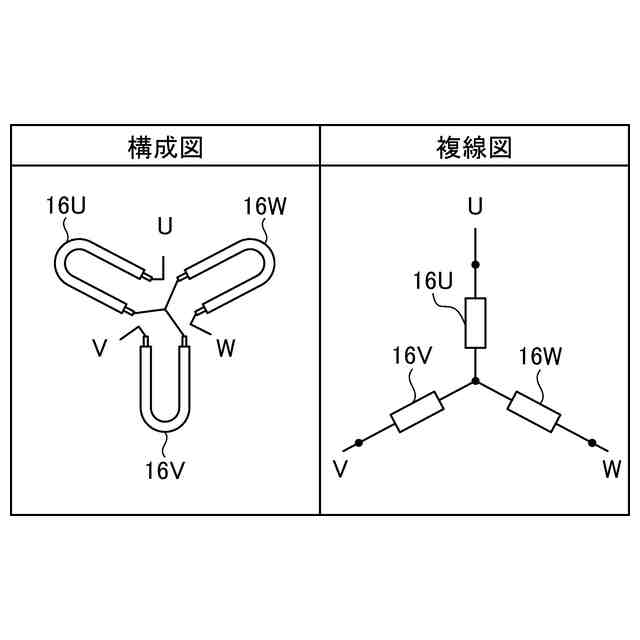

図３は、実施形態に係るヒータエレメントの結線例を示す図である。

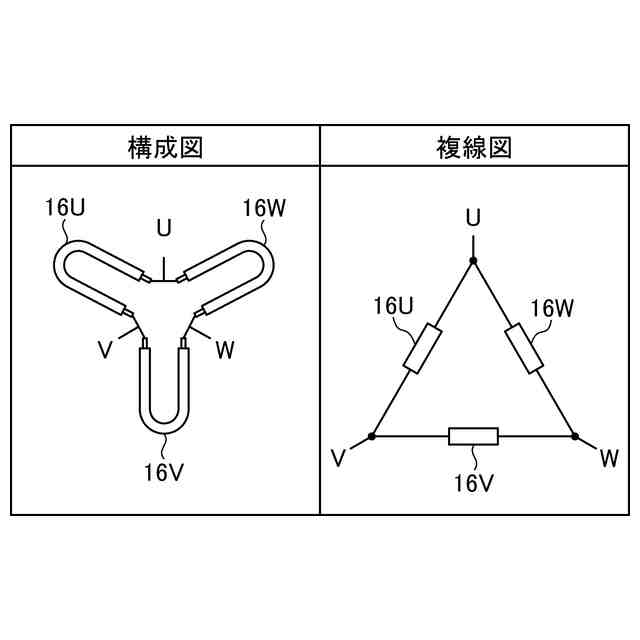

図４は、実施形態に係るヒータエレメントの結線例を示す図である。

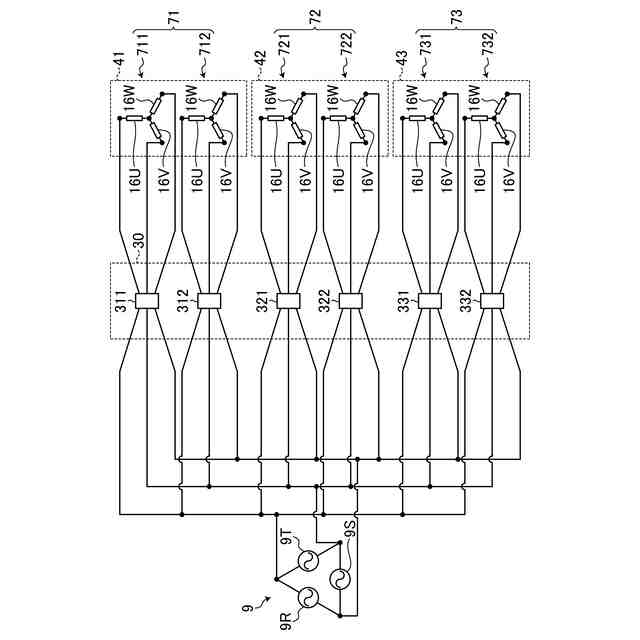

図５は、実施形態に係る三相交流電源とスイッチユニットと電気ヒータとを示す結線図である。

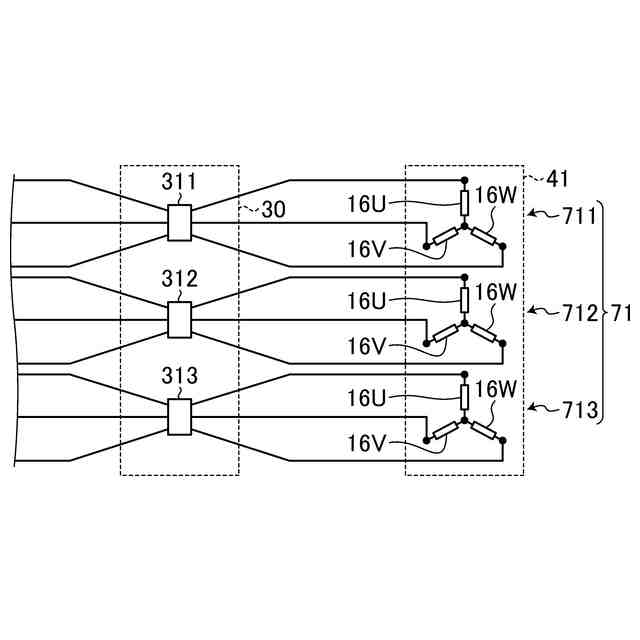

図６は、他の実施形態に係るスイッチユニット３０と電気ヒータ７とを示す結線図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照しながら説明するが、本明細書で開示する技術は、実施形態に限定されない。以下で説明する実施形態の構成要素は適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
実施形態においては、電気ボイラに３次元直交座標系を規定し、３次元直交座標系を参照しながら各部の位置関係について説明する。水平面内のＸ軸と平行な方向をＸ軸方向とする。Ｘ軸に直交する水平面内のＹ軸と平行な方向をＹ軸方向とする。水平面に直交するＺ軸と平行な方向をＺ軸方向とする。Ｚ軸方向は、上下方向である。＋Ｚ側は上側であり、－Ｚ側は下側である。
（【００１１】以降は省略されています）
