公開番号2025155185
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058825
出願日2024-04-01
発明の名称水素貯蔵供給装置
出願人三浦工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F17C 11/00 20060101AFI20251006BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】水素ガスを効率良く貯蔵及び供給できる水素貯蔵供給装置を提供すること。
【解決手段】水素貯蔵供給装置1Aは、水素ガスを吸蔵及び放出可能な貯蔵材を含む貯蔵部2と、水素ガスの吸蔵において貯蔵部2から放出された熱を蓄え、水素ガスの放出に必要な熱を貯蔵部2に与える蓄熱材を含む蓄熱部3と、を備える。貯蔵部2及び蓄熱部3のそれぞれは、複数設けられる。貯蔵部2と蓄熱部3とは、所定方向に交互に配置される。
【選択図】図1
特許請求の範囲【請求項１】
水素ガスを吸蔵及び放出可能な貯蔵材を含む貯蔵部と、
前記水素ガスの吸蔵において前記貯蔵部から放出された熱を蓄え、前記水素ガスの放出に必要な熱を前記貯蔵部に与える蓄熱材を含む蓄熱部と、を備え、
前記貯蔵部及び前記蓄熱部のそれぞれは、複数設けられ、
前記貯蔵部と前記蓄熱部とは、所定方向に交互に配置される、
水素貯蔵供給装置。
続きを表示（約 870 文字）【請求項２】
前記貯蔵部及び前記蓄熱部のそれぞれは、プレート状である、
請求項１に記載の水素貯蔵供給装置。
【請求項３】
前記貯蔵部と前記蓄熱部とは、相互に接触するように配置される、
請求項２に記載の水素貯蔵供給装置。
【請求項４】
前記貯蔵部は、一対の前記貯蔵材と、一対の前記貯蔵材の間に配置される冷却器とを含む、
請求項３に記載の水素貯蔵供給装置。
【請求項５】
前記冷却器は、前記水素ガスの貯蔵において、前記貯蔵材を冷却する、
請求項４に記載の水素貯蔵供給装置。
【請求項６】
前記貯蔵材の温度を検出する温度センサを備え、
前記冷却器は、前記温度センサの検出データに基づいて、前記貯蔵材の温度が第１閾値以上になったと判定された場合に、前記貯蔵材の冷却を開始する、
請求項５に記載の水素貯蔵供給装置。
【請求項７】
前記蓄熱部は、一対の前記蓄熱材と、一対の前記蓄熱材の間に配置される加熱器とを含む、
請求項３に記載の水素貯蔵供給装置。
【請求項８】
前記加熱器は、前記水素ガスの放出において、前記蓄熱材を介して前記貯蔵材を加熱する、
請求項７に記載の水素貯蔵供給装置。
【請求項９】
前記貯蔵材の温度を検出する温度センサを備え、
前記加熱器は、前記温度センサの検出データに基づいて、前記貯蔵材の温度が第２閾値以下になったと判定された場合に、前記貯蔵材の加熱を開始する、
請求項８に記載の水素貯蔵供給装置。
【請求項１０】
前記貯蔵部に貯蔵するための前記水素ガス及び前記貯蔵部から放出された前記水素ガスのそれぞれが流れる水素ガスラインを備え、
前記水素ガスラインは、複数の前記貯蔵部のそれぞれに、少なくとも１つずつ接続される、
請求項１に記載の水素貯蔵供給装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、水素貯蔵供給装置に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
水素貯蔵供給装置に係る技術分野において、特許文献１に開示されているような、ガス貯蔵・供給システムが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２１５１２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書で開示する技術は、水素ガスを効率良く貯蔵及び供給できる水素貯蔵供給装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本明細書は、水素貯蔵供給装置を開示する。水素貯蔵供給装置は、水素ガスを吸蔵及び放出可能な貯蔵材を含む貯蔵部と、水素ガスの吸蔵において貯蔵部から放出された熱を蓄え、水素ガスの放出に必要な熱を貯蔵部に与える蓄熱材を含む蓄熱部と、を備える。貯蔵部及び蓄熱部のそれぞれは、複数設けられる。貯蔵部と蓄熱部とは、所定方向に交互に配置される。
【発明の効果】
【０００６】
本明細書で開示する技術によれば、水素ガスを効率良く貯蔵及び供給できる水素貯蔵供給装置が提供される。
【図面の簡単な説明】
【０００７】

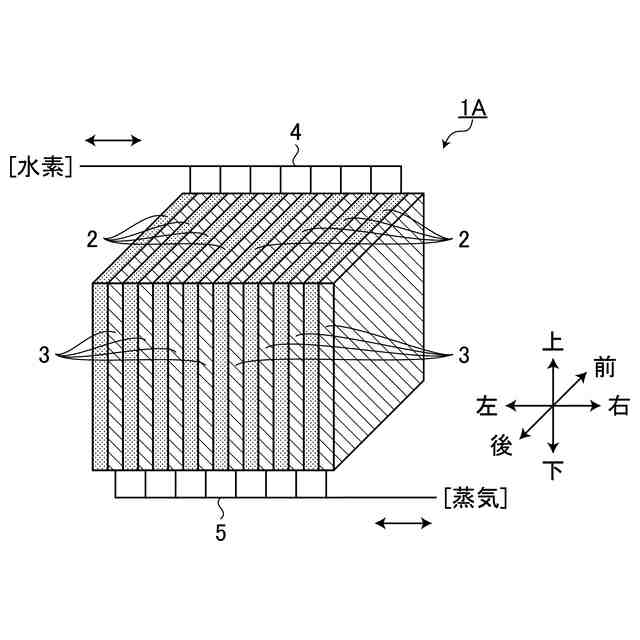

図１は、第１実施形態に係る水素貯蔵供給装置を模式的に示す図である。
図２は、第２実施形態に係る水素貯蔵供給装置を模式的に示す図である。
図３は、第３実施形態に係る水素貯蔵供給装置を模式的に示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る実施形態について図面を参照しながら説明するが、本開示は実施形態に限定されない。以下で説明する実施形態の構成要素は適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【０００９】
実施形態においては、「上」、「下」、「前」、「後」、「左」、及び「右」の用語を用いて各部の位置関係について説明する。これらの用語は、水素貯蔵供給装置の中心を基準とした相対位置又は方向を示す。
【００１０】
［第１実施形態］
第１実施形態について説明する。
（【００１１】以降は省略されています）
