公開番号2025159086
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025133052,2021011996
出願日2025-08-08,2021-01-28
発明の名称MEMSデバイス
出願人TDK株式会社
代理人個人,個人
主分類B81B 3/00 20060101AFI20251009BHJP(マイクロ構造技術)
要約【課題】磁化方向の異なる複数の磁化領域を有する硬磁性体を含むMEMSデバイスにおいて、熱減磁の問題を解消する。

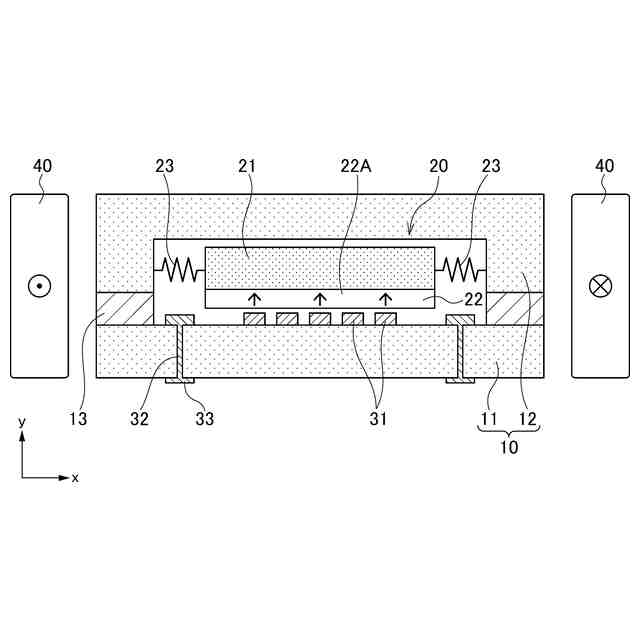

【解決手段】本発明によるMEMSデバイス1は、少なくとも一部が赤外線又は可視光線を透過する材料からなる収容体10と、収容体10の内部に収容された硬磁性体22とを備えている。硬磁性体22の面内方向をx方向と表すとき、硬磁性体22は、x方向に沿って設けられた複数の磁化領域22A、22Bを有し、且つx方向に隣り合う磁化領域22A、22Bの磁化方向が互いに異なる。収容体10の内部は気密封止されており、x方向における個々の磁化領域22A、22Bの幅が1mm以下である。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも一部が赤外線又は可視光線を透過する材料からなる収容体と、
前記収容体の内部に収容された硬磁性体と、を備え、
前記硬磁性体の面内方向をｘ方向と表すとき、
前記硬磁性体は、前記ｘ方向に沿って設けられた複数の磁化領域を有し、且つ前記ｘ方向に隣り合う前記磁化領域の磁化方向が互いに異なり、
前記収容体の内部は気密封止されており、
前記ｘ方向における個々の磁化領域の幅が１ｍｍ以下であることを特徴とするＭＥＭＳデバイス。
続きを表示（約 440 文字）【請求項２】
前記硬磁性体の単一の面が前記複数の磁化領域を有することを特徴とする請求項１に記載のＭＥＭＳデバイス。
【請求項３】
前記複数の磁化領域を有する硬磁性体は、前記収容体に弾性支持されていることを特徴とする請求項１又は２に記載のＭＥＭＳデバイス。
【請求項４】
前記複数の磁化領域を有する硬磁性体は、前記収容体に弾性支持された第１の硬磁性体からなる磁化領域と、前記第１の硬磁性体とは独立して前記収容体に弾性支持された第２の硬磁性体からなる磁化領域とを含むことを特徴とする請求項３に記載のＭＥＭＳデバイス。
【請求項５】
前記収容体の前記少なくとも一部は、可視光線を遮断し、赤外線を透過する材料からなることを特徴とする請求項１乃至４のいずれか一項に記載のＭＥＭＳデバイス。
【請求項６】
前記収容体の前記少なくとも一部は、シリコン又はヒ化ガリウムからなることを特徴とする請求項５に記載のＭＥＭＳデバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明はＭＥＭＳデバイス及びその製造方法に関し、特に、磁化方向の異なる複数の磁化領域を有する硬磁性体を含むＭＥＭＳデバイス及びその製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１及び２には、レーザー光を用いて硬磁性体を多極着磁する方法が開示されている。この方法を用いて局所的な着磁を行えば、アクチュエータやエネルギハーベスタなどの磁気デバイスを含むＭＥＭＳデバイスの磁気回路を高度にすることが可能となる。ここで、多くのＭＥＭＳデバイスは埃や水蒸気の影響を受けやすいため、これらを遮断するための気密封止が重要とされる。
【先行技術文献】
【特許文献】
【０００３】
特開昭６３－９９５０９号公報
特開昭６０－２１８８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、気密封止を行う際にはＭＥＭＳデバイスが高温に晒されることが多く、レーザー光を用いて多極着磁した後に気密封止を行うと、熱減磁が生じるという問題があった。
【０００５】
したがって、本発明は、磁化方向の異なる複数の磁化領域を有するＭＥＭＳデバイスにおいて、熱減磁の問題を解消することを目的とする。
【課題を解決するための手段】
【０００６】
本発明によるＭＥＭＳデバイスは、少なくとも一部が赤外線又は可視光線を透過する材料からなる収容体と、収容体の内部に収容された硬磁性体とを備え、硬磁性体は磁化方向が互いに異なる複数の磁化領域を有することを特徴とする。
【０００７】
本発明によれば、収容体の少なくとも一部が赤外線又は可視光線を透過する材料からなることから、気密封止した後にレーザー等の光を用いた着磁を行うことができる。これにより、複数の磁化領域の熱減磁を防止することが可能となる。
【０００８】
本発明において、複数の磁化領域を有する硬磁性体は収容体に弾性支持されていても構わない。これによれば、アクチュエータやエネルギハーベスタなど可動部を有する磁気デバイスを構成することが可能となる。この場合、複数の磁化領域を有する硬磁性体は、収容体に弾性支持された第１の硬磁性体からなる磁化領域と、第１の硬磁性体とは独立して収容体に弾性支持された第２の硬磁性体からなる磁化領域とを含んでいても構わない。
【０００９】
本発明において、収容体の少なくとも一部は、可視光線を遮断し、赤外線を透過する材料からなるものであっても構わない。これによれば、実使用時にＭＥＭＳデバイス内に可視光線が入射しないことから、可視光線の入射による劣化や誤動作を防止することが可能となる。この場合、収容体の少なくとも一部は、シリコン又はヒ化ガリウムからなるものであっても構わない。これによれば、収容体の加工が容易となるだけでなく、収容体の全体をシリコン又はヒ化ガリウムによって構成することにより、熱膨張係数の差に起因する応力の発生を防止することが可能となる。
【００１０】

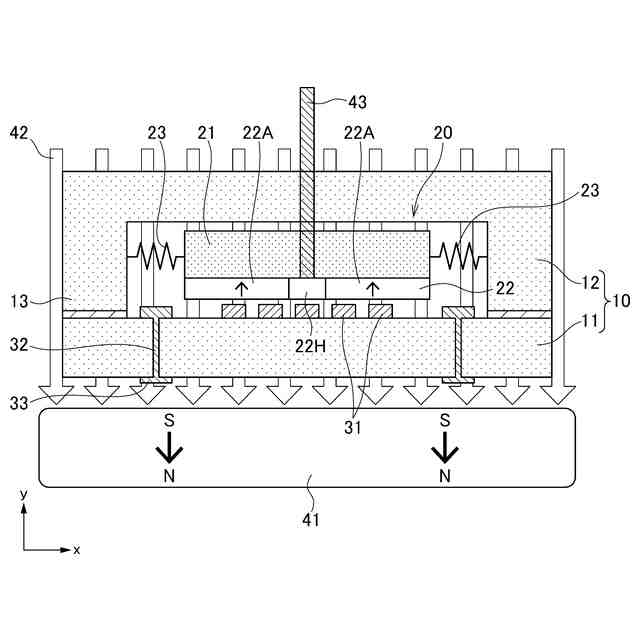

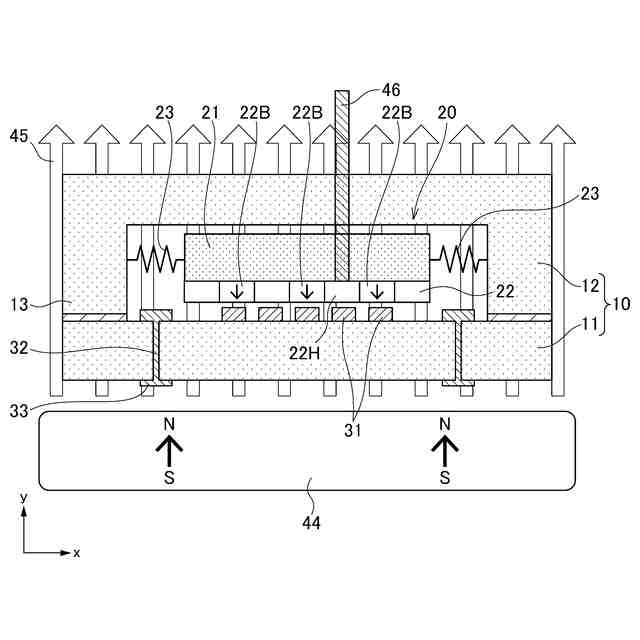

本発明によるＭＥＭＳデバイスの製造方法は、収容体の内部に硬磁性体を収容した後、磁場を印加した状態で収容体を介して硬磁性体に光を照射することにより、硬磁性体を局所的に着磁することを特徴とする。
（【００１１】以降は省略されています）
