公開番号2025152820
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054940
出願日2024-03-28
発明の名称フェライト焼結磁石
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 1/10 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】保磁力に優れた新規なフェライト焼結磁石を提供することを目的とする。
【解決手段】フェライト焼結磁石は、マグネトプランバイト型フェライト結晶粒と、3つ以上の前記マグネトプランバイト型フェライト結晶粒に囲まれた粒界多重点と、を備える。マグネトプランバイト型フェライト結晶粒及び粒界多重点は、それぞれ、金属元素A、La、Co、及び、Feを含有する。金属元素Aは、Sr、Ba、および、Caからなる群から選択される少なくとも1種の元素である。粒界多重点における金属元素AのLaに対する原子比(A/La)が3.5～11.0である。マグネトプランバイト型フェライト結晶粒におけるCoのFeに対する原子比(Co/Fe)が、0.008～0.100である。

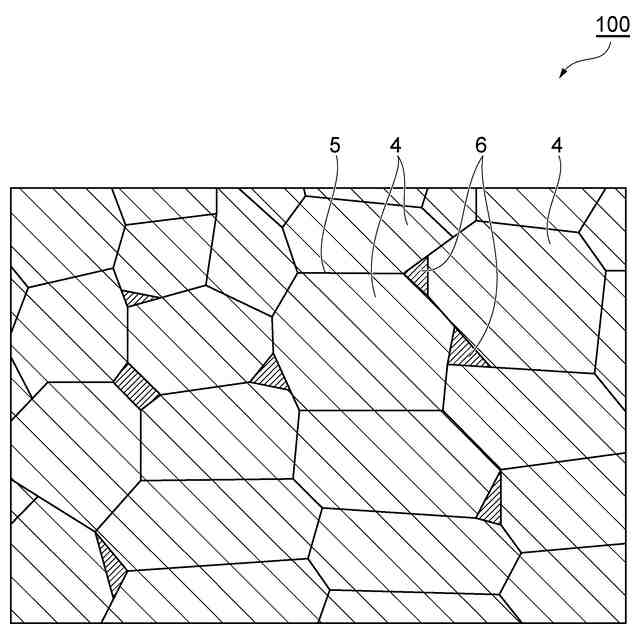

【選択図】図1

特許請求の範囲【請求項１】
マグネトプランバイト型フェライト結晶粒と、
３つ以上の前記マグネトプランバイト型フェライト結晶粒に囲まれた粒界多重点と、を備えるフェライト焼結磁石であって、
前記マグネトプランバイト型フェライト結晶粒及び前記粒界多重点は、それぞれ、金属元素Ａ、Ｌａ、Ｃｏ、及び、Ｆｅを含有し、
金属元素Ａは、Ｓｒ、Ｂａ、および、Ｃａからなる群から選択される少なくとも１種の元素であり、
前記粒界多重点における金属元素ＡのＬａに対する原子比（Ａ／Ｌａ）が３．５～１１．０であり、
前記マグネトプランバイト型フェライト結晶粒におけるＣｏのＦｅに対する原子比（Ｃｏ／Ｆｅ）が、０．００８～０．１００である、フェライト焼結磁石。
続きを表示（約 660 文字）【請求項２】
前記マグネトプランバイト型フェライト結晶粒の金属組成は、以下の一般式（５）で表現され、
Ａ
１－ｘ－ｙ
Ｌａ
ｘ
Ｒ
ｙ
（Ｆｅ
１２－ｅ－ｆ
Ｃｏ
ｅ
Ｍ
ｆ
）
ａ
（５）
上式（５）中、Ｒは、Ｂｉ及び希土類元素（ただしＬａを除く）からなる群から選択される少なくとも一種の金属元素であり、Ｍは、Ｚｎ、Ｃｕ、Ｍｎ、Ａｌ、Ｎｉ、及びＣｒからなる群より選ばれる少なくとも一種の金属元素であり、
ｘ＞０，
０≦ｙ＜ｘ、
ｅ＞０，
０≦ｆ＜ｅ、及び、
０．８００≦ａ≦１．２００を満たす、請求項１に記載のフェライト焼結磁石。
【請求項３】
ｘ≧０．０５、及び、ｅ≧０．０５を満たす、請求項２に記載のフェライト焼結磁石。
【請求項４】
前記粒界多重点における金属元素及びＳｉの全量に対するＬａの原子濃度が９．０モル％以下である、請求項１又は２に記載のフェライト焼結磁石。
【請求項５】
前記粒界多重点におけるＳｒの金属元素Ａに対する比（Ｓｒ／Ａ）が、０．３０～０．８５である、請求項１又は２に記載のフェライト焼結磁石。
【請求項６】
前記マグネトプランバイト型フェライト結晶粒のうち、積層欠陥をもつ結晶粒の割合が、１００個中８個以下である、請求項１又は２に記載のフェライト焼結磁石。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フェライト焼結磁石に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
マグネトプランバイト型（Ｍ型）構造のフェライトの化学式は、ＡＦｅ
１２
Ｏ
１９
で表される。Ａはアルカリ土類金属で２価、Ｆｅは３価、Ｏは－２価のイオンとなり、ＡＦｅ
１２
Ｏ
１９
でチャージバランスが取れた結晶を形成している。
【０００３】
ＡＦｅ
１２
Ｏ
１９
に対して、ＡサイトをＬａで、ＦｅサイトをＣｏで置換することで、磁気特性が向上することが知られている（特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１５６３１０公報
特開２０２３－９０４００号公報
特開２００２－３１３６１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来のフェライト焼結磁石でも保磁力に改善の余地があった。
【０００６】
本発明は、上記課題に鑑みてなされたものであり、保磁力に優れた新規なフェライト焼結磁石を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］マグネトプランバイト型フェライト結晶粒と、
３つ以上の前記マグネトプランバイト型フェライト結晶粒に囲まれた粒界多重点と、を備えるフェライト焼結磁石であって、
前記マグネトプランバイト型フェライト結晶粒及び前記粒界多重点は、それぞれ、金属元素Ａ、Ｌａ、Ｃｏ、及び、Ｆｅを含有し、
金属元素Ａは、Ｓｒ、Ｂａ、および、Ｃａからなる群から選択される少なくとも１種の元素であり、
前記粒界多重点における金属元素ＡのＬａに対する原子比（Ａ／Ｌａ）が３．５～１１．０であり、
前記マグネトプランバイト型フェライト結晶粒におけるＣｏのＦｅに対する原子比（Ｃｏ／Ｆｅ）が、０．００８～０．１００である、フェライト焼結磁石。
【０００８】
［２］前記マグネトプランバイト型フェライト結晶粒の金属組成は、以下の一般式（５）で表現され、
Ａ
１－ｘ－ｙ
Ｌａ
ｘ
Ｒ
ｙ
（Ｆｅ
１２－ｅ－ｆ
Ｃｏ
ｅ
Ｍ
ｆ
）
ａ
（５）
上式（５）中、Ｒは、Ｂｉ及び希土類元素（ただしＬａを除く）からなる群から選択される少なくとも一種の金属元素であり、Ｍは、Ｚｎ、Ｃｕ、Ｍｎ、Ａｌ、Ｎｉ、及びＣｒからなる群より選ばれる少なくとも一種の金属元素であり、
ｘ＞０，
０≦ｙ＜ｘ、
ｅ＞０，
０≦ｆ＜ｅ、及び、
０．８００≦ａ≦１．２００を満たす、［１］に記載のフェライト焼結磁石。
【０００９】
［３］ｘ≧０．０５、及び、ｅ≧０．０５を満たす、［２］に記載のフェライト焼結磁石。
【００１０】
［４］前記粒界多重点における金属元素及びＳｉの全量に対するＬａの原子濃度が９．０モル％以下である、［１］～［３］のいずれか一項に記載のフェライト焼結磁石。
（【００１１】以降は省略されています）
