公開番号2025152857
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055013
出願日2024-03-28
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 17/04 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】漏れ磁束に起因する挿入損失を低減することが可能なコイル装置を提供する。
【解決手段】コイル装置1は、巻芯部11と、巻芯部11の軸方向の端部に形成された鍔部12aとを有するコア10と、コア10に取り付けられた板状コア30と、巻芯部11に巻回された第1ワイヤ50と、第1ワイヤ50と対をなすように、巻芯部11に巻回された第2ワイヤ60と、鍔部12aの少なくとも実装面に設けられた第1端子電極70aと、少なくとも実装面に設けられ、第1端子電極70aから離間する第2端子電極80aと、を有する。鍔部12aは、第1端子電極70aと第2端子電極80aとの間において、実装面から凹む凹部20aを有する。凹部20aの底面200は、巻芯部11の外周面110と面一である。第1ワイヤ50および第2ワイヤ60の対は、上記軸方向に沿って相互に離間する複数のターンを有する。
【選択図】図1A
特許請求の範囲【請求項１】
巻芯部と、前記巻芯部の軸方向の端部に形成された鍔部とを有するコアと、
前記コアに取り付けられた板状コアと、
前記巻芯部に巻回された第１ワイヤと、
前記第１ワイヤと対をなすように、前記巻芯部に巻回された第２ワイヤと、
前記鍔部の少なくとも実装面に設けられた第１端子電極と、
少なくとも前記実装面に設けられ、前記第１端子電極から離間する第２端子電極と、を有し、

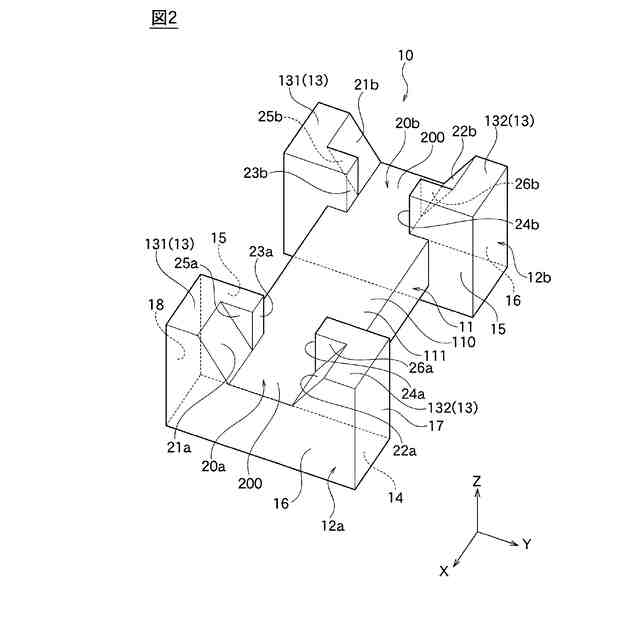

前記鍔部は、前記第１端子電極と前記第２端子電極との間において、前記実装面から凹む凹部を有し、
前記凹部の底面は、前記巻芯部の外周面と面一であり、
前記第１ワイヤおよび前記第２ワイヤの対は、前記軸方向に沿って相互に離間する複数のターンを有するコイル装置。
続きを表示（約 1,600 文字）【請求項２】
前記鍔部は、前記巻芯部に接続された内端面と、前記軸方向に沿って前記内端面とは反対側の外端面とを有し、
前記凹部は、前記軸方向に沿って、前記内端面から前記外端面まで延在している請求項１に記載のコイル装置。
【請求項３】
前記第１ワイヤは、前記巻芯部から前記鍔部に向けて引き出された第１引出部を有し、
前記第２ワイヤは、前記巻芯部から前記鍔部に向けて引き出された第２引出部を有し、
前記第１引出部は、前記コアに接触しつつ、前記巻芯部から前記第１端子電極まで引き出され、
前記第２引出部は、前記コアに接触しつつ、前記巻芯部から前記第２端子電極まで引き出される請求項１または２に記載のコイル装置。
【請求項４】
前記第１引出部は、前記凹部を前記軸方向に沿って通過する第１直進部と、平面視において前記軸方向に垂直な方向に沿って延在し、前記凹部の底面から前記実装面に向かって立ち上がる第１立上部とを有し、
前記第２引出部は、前記凹部を前記軸方向に沿って通過する第２直進部と、平面視において前記軸方向に垂直な方向に沿って延在し、前記凹部の底面から前記実装面に向かって立ち上がる第２立上部とを有する請求項３に記載のコイル装置。
【請求項５】
前記第１引出部は、前記凹部を前記軸方向に沿って通過する直進部と、平面視において前記軸方向に垂直な方向に沿って延在し、前記凹部の底面から前記第１端子電極に向かって立ち上がる第１立上部とを有し、
前記第２引出部は、前記凹部を前記軸方向に対して斜めに通過する傾斜部と、平面視において前記軸方向に垂直な方向に沿って延在し、前記凹部の底面から前記第２端子電極に向かって立ち上がる第２立上部とを有する請求項３に記載のコイル装置。
【請求項６】

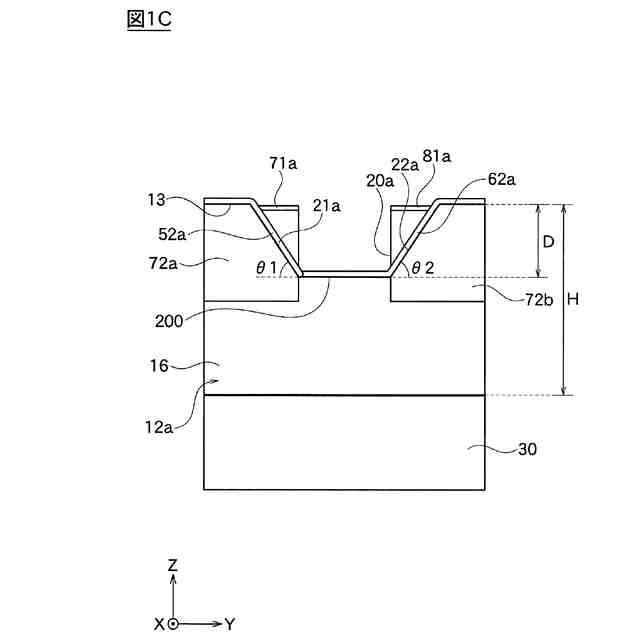

前記鍔部は、第１傾斜面と、第２傾斜面とを有し、
前記第１傾斜面は、平面視において前記軸方向に垂直な方向の一方側で、前記凹部の底面から前記実装面に向かって傾斜しており、
前記第２傾斜面は、平面視において前記軸方向に垂直な方向の他方側で、前記凹部の底面から前記実装面に向かって傾斜している請求項１または２に記載のコイル装置。
【請求項７】
前記鍔部は、第１内壁面と、第２内壁面とを有し、
前記第１内壁面は、平面視において前記軸方向に垂直な方向の一方側で、前記凹部の底面から前記実装面に向かって垂直に立ち上がり、
前記第２内壁面は、平面視において前記軸方向に垂直な方向の他方側で、前記凹部の底面から前記実装面に向かって垂直に立ち上がり、
前記軸方向において、前記第１内壁面は前記鍔部の内側に位置し、前記第１傾斜面は前記鍔部の外側に位置し、
前記軸方向において、前記第２内壁面は前記鍔部の内側に位置し、前記第２傾斜面は前記鍔部の外側に位置する請求項６に記載のコイル装置。
【請求項８】
前記鍔部は、前記巻芯部に接続された内端面と、前記軸方向に沿って前記内端面とは反対側の外端面とを有し、
前記第１引出部と前記第１端子電極との第１接続位置は、前記外端面よりも前記内端面に近接しており、
前記第２引出部と前記第２端子電極との第２接続位置は、前記外端面よりも前記内端面に近接している請求項１または２に記載のコイル装置。
【請求項９】
前記実装面は、前記第１端子電極が設けられた第１領域と、前記第２端子電極が設けられた第２領域とからなり、
前記第１領域と前記第２領域との間には、前記凹部が位置しており、
前記第１領域は、前記第１端子電極と前記凹部との間に位置する第１露出部を有し、
前記第２領域は、前記第２端子電極と前記凹部との間に位置する第２露出部を有し、
前記第１露出部および前記第２露出部では、前記実装面が露出している請求項１または２に記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、コモンモードフィルタに適用可能なコイル装置に関する技術が開示されている。特許文献１のコイル装置は、表面実装型の電子部品であり、ドラムコアと、ドラムコアに取り付けられた板状コアとを有する。ドラムコアは、巻芯部と、巻芯部の軸方向の端部に形成された鍔部とを有する。巻芯部には、第１ワイヤおよび第２ワイヤが巻回されている。鍔部の実装面には、第１端子電極および第２端子電極が、相互に離間して設けられている。第１端子電極には第１ワイヤの端部が接続されており、第２端子電極には第２ワイヤの端部が接続されている。板状コアは、鍔部の実装面とは反対側の面に取り付けられている。
【０００３】
特許文献１のコイル装置では、第１ワイヤおよび第２ワイヤから生じた磁束は、理想的には、巻芯部と、巻芯部の軸方向の一端の鍔部と、板状コアと、巻芯部の軸方向の他端の鍔部とを最短距離で結ぶ環状の経路を通過する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－９９５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、実際には、第１ワイヤおよび第２ワイヤから生じた磁束の一部は、上述した理想の経路を通過せず、理想の経路から外れた位置に拡散する。この拡散された磁束の一部は、漏れ磁束として、コイル装置の挿入損失を悪化させる要因となり得る。
【０００６】
本開示は、漏れ磁束に起因する挿入損失を低減することが可能なコイル装置を提供する。
【課題を解決するための手段】
【０００７】
本開示のコイル装置は、
巻芯部と、前記巻芯部の軸方向の端部に形成された鍔部とを有するコアと、
前記コアに取り付けられた板状コアと、
前記巻芯部に巻回された第１ワイヤと、
前記第１ワイヤと対をなすように、前記巻芯部に巻回された第２ワイヤと、
前記鍔部の少なくとも実装面に設けられた第１端子電極と、
少なくとも前記実装面に設けられ、前記第１端子電極から離間する第２端子電極と、を有し、
前記鍔部は、前記第１端子電極と前記第２端子電極との間において、前記実装面から凹む凹部を有し、
前記凹部の底面は、前記巻芯部の外周面と面一であり、
前記第１ワイヤおよび前記第２ワイヤの対は、前記軸方向に沿って相互に離間する複数のターンを有する。
【０００８】
本開示のコイル装置では、鍔部が、第１端子電極と第２端子電極との間において、実装面から凹む凹部を有する。そのため、凹部によって、磁束を鍔部の実装面側に拡散する経路の少なくとも一部が遮断され、磁束が鍔部の実装面側に拡散されにくくなる。これにより、漏れ磁束が減少し、巻芯部と鍔部と板状コアとを最短距離で結ぶ経路を通過する磁束の量が増大する。したがって、漏れ磁束に起因するコイル装置の挿入損失を低減することができる。また、凹部の底面は、巻芯部の外周面と面一である。そのため、凹部の底面と巻芯部の外周面との間に段差が形成されず、挿入損失の要因である段差への磁束の集中を回避することができる。
【０００９】
また、第２ワイヤは、第１ワイヤと対をなすように、巻芯部に巻回される。そして、第１ワイヤおよび第２ワイヤの対は、軸方向に沿って相互に離間する複数のターンを有する。そのため、第１ワイヤと第２ワイヤとの間の結合が向上し、漏れ磁束が減少する。また、軸方向に沿って隣り合うターン間の浮遊容量が減少する。これにより、漏れ磁束に起因するコイル装置の挿入損失をさらに低減することができる。
【００１０】
前記鍔部は、前記巻芯部に接続された内端面と、前記軸方向に沿って前記内端面とは反対側の外端面とを有し、前記凹部は、前記軸方向に沿って、前記内端面から前記外端面まで延在していてもよい。
（【００１１】以降は省略されています）
