公開番号2025160950
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063707
出願日2024-04-11
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/16 20060101AFI20251017BHJP(光学)
要約【課題】全長が短く小型でありながら、ズーム全域にわたり高い光学性能が得られるズームレンズを提供する。
【解決手段】複数のレンズ群を有するズームレンズであって、複数のレンズ群は、物体側から像側へ順に、正の屈折力の第1レンズ群(B1)、負の屈折力の第2レンズ群(B2)、正の屈折力の第3レンズ群(B3)、負の屈折力の第4レンズ群(B4)、および正の屈折力の第5レンズ群(B5)からなり、ズーミングに際し、少なくとも第1レンズ群および第3レンズ群はそれぞれ固定され、第2レンズ群および第4レンズ群はそれぞれ移動し、隣り合う各レンズ群の間隔が変化し、第1レンズ群の光軸上での厚みB1L、第3レンズ群の光軸上での厚みB3L、第4レンズ群の焦点距離f4、第5レンズ群の焦点距離f5、広角端でのバックフォーカスBFwは、所定の条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
複数のレンズ群を有するズームレンズであって、
前記複数のレンズ群は、物体側から像側へ順に、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、負の屈折力の第４レンズ群、および正の屈折力の第５レンズ群からなり、
ズーミングに際し、少なくとも前記第１レンズ群および前記第３レンズ群はそれぞれ固定され、前記第２レンズ群および前記第４レンズ群はそれぞれ移動し、隣り合う各レンズ群の間隔が変化し、
前記第１レンズ群の光軸上での厚みをＢ１Ｌ、前記第３レンズ群の光軸上での厚みをＢ３Ｌ、前記第４レンズ群の焦点距離をｆ４、前記第５レンズ群の焦点距離をｆ５、広角端でのバックフォーカスをＢＦｗとするとき、

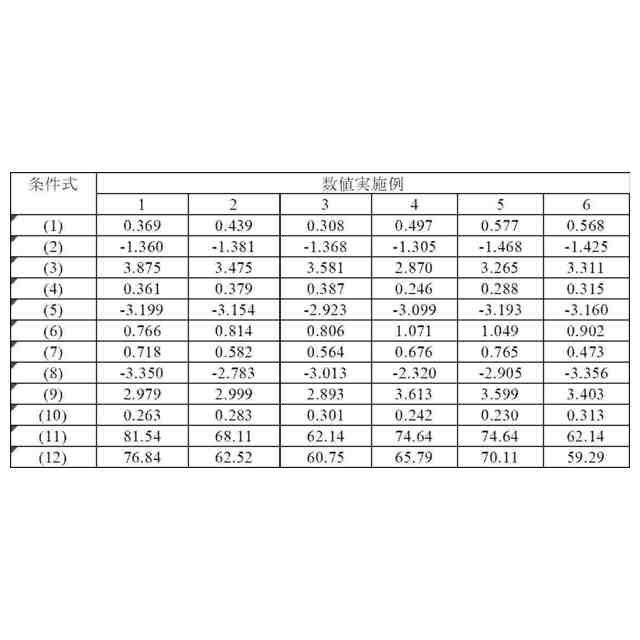

０．２０≦Ｂ１Ｌ／Ｂ３Ｌ≦０．８０
－３．００≦ｆ４／ｆ５≦－１．０６
２．００≦ｆ５／ＢＦｗ≦６．００
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 1,000 文字）【請求項２】
前記第１レンズ群の焦点距離をｆ１とするとき、
０．２２≦ｆ５／ｆ１≦０．４３
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群の焦点距離をｆ１、前記第２レンズ群の焦点距離をｆ２とするとき、
－３．５２≦ｆ１／ｆ２≦－２．６３
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記第１レンズ群の焦点距離をｆ１、望遠端における光学全長をＴＬｔとするとき、
０．６９≦ｆ１／ＴＬｔ≦１．１８
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記第１レンズ群の最も像側の面から前記第３レンズ群の最も物体側の面までの光軸上での距離をＬ１３とするとき、
０．４３≦Ｌ１３／Ｂ３Ｌ≦０．８４
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
広角端での前記第３レンズ群の最も像側の面から前記第５レンズ群の最も物体側の面までの光軸上での距離をＬ３５とするとき、
－３．６９≦Ｌ３５／ｆ４≦－２．０９
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記第１レンズ群の焦点距離をｆ１、前記第３レンズ群の焦点距離をｆ３とするとき、
２．６０≦ｆ１／ｆ３≦３．９７
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
広角端から望遠端までの前記第２レンズ群の移動量（広角端に対して望遠端で前記第２レンズ群が像側に位置する場合を正の符号とする）をｍ２とするとき、
０．２０≦ｍ２／ＴＬｔ≦０．３５
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第３レンズ群は、５枚以上のレンズを有することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
無限遠物体から至近物体へのフォーカシングに際し、前記第４レンズ群が物体側から像側へ移動することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズおよび撮像装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、撮像素子や表示装置の高精細化に伴い、色収差および像面湾曲等の諸収差を良好に補正された高い光学性能を有するズームレンズが要望されている。また、監視カメラ等に搭載されるズームレンズでは、小型化が要望されている。また、遠距離監視のために用いられるズームレンズでは、長い焦点距離を有することが要望されている。特許文献１および特許文献２には、正、負、正、負、および正の屈折力の第１乃至第５レンズ群からなるズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２１５１６５号公報
特開２０１７－１１６６７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたズームレンズでは、第１レンズ群が厚い。このため、特に望遠タイプのズームレンズにおいて、ズームレンズの全長を短縮することが困難である。特許文献２に開示されたズームレンズは、Ｆ値が明るいズームレンズであるが、像面の大きさに対してズームレンズの全長が長い。
【０００５】
そこで本発明は、全長が短く小型でありながら、ズーム全域にわたり高い光学性能が得られるズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、複数のレンズ群を有するズームレンズであって、前記複数のレンズ群は、物体側から像側へ順に、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、負の屈折力の第４レンズ群、および正の屈折力の第５レンズ群からなり、ズーミングに際し、少なくとも前記第１レンズ群および前記第３レンズ群はそれぞれ固定され、前記第２レンズ群および前記第４レンズ群はそれぞれ移動し、隣り合う各レンズ群の間隔が変化し、前記第１レンズ群の光軸上での厚みをＢ１Ｌ、前記第３レンズ群の光軸上での厚みをＢ３Ｌ、前記第４レンズ群の焦点距離をｆ４、前記第５レンズ群の焦点距離をｆ５、広角端でのバックフォーカスをＢＦｗとするとき、
０．２０≦Ｂ１Ｌ／Ｂ３Ｌ≦０．８０
－３．００≦ｆ４／ｆ５≦－１．０６
２．００≦ｆ５／ＢＦｗ≦６．００
なる条件式を満足する。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、全長が短く小型でありながら、ズーム全域にわたり高い光学性能が得られるズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

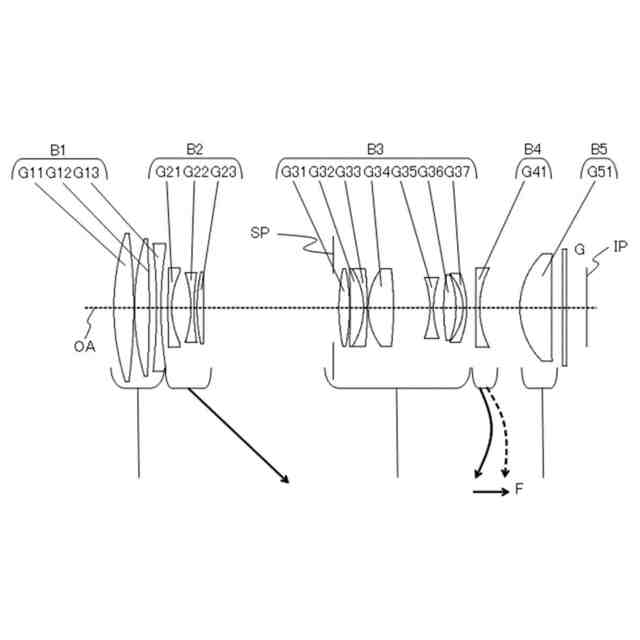

実施例１における広角端でのズームレンズの断面図である。

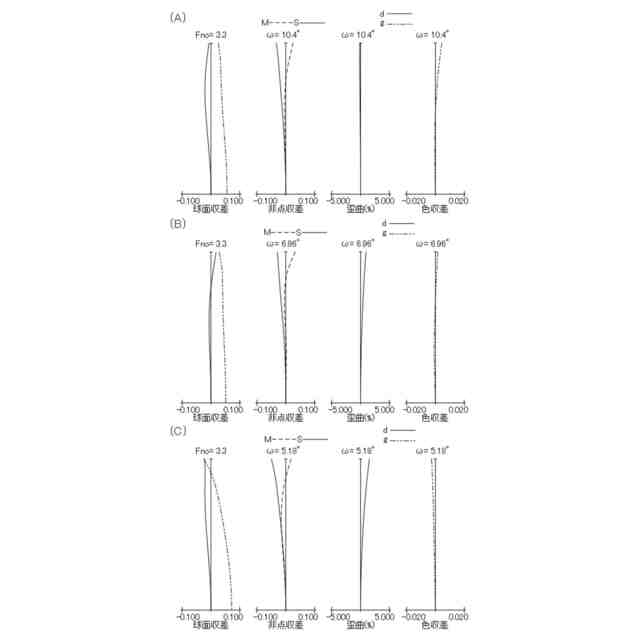

実施例１における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。

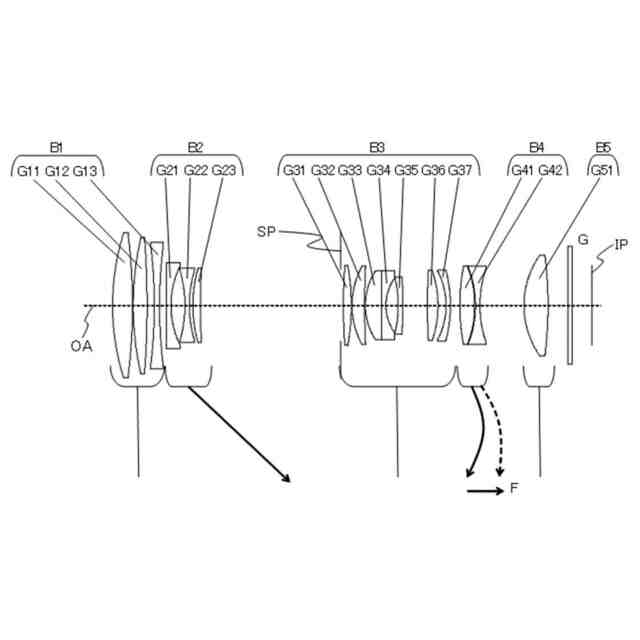

実施例２における広角端でのズームレンズの断面図である。

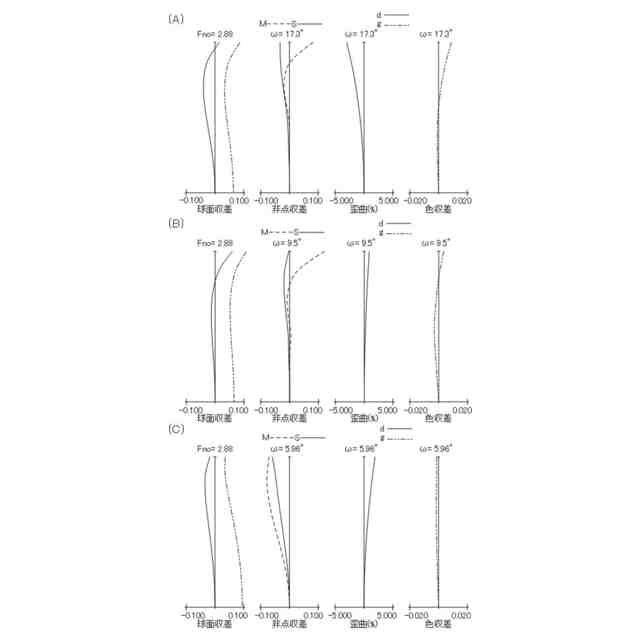

実施例２における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。

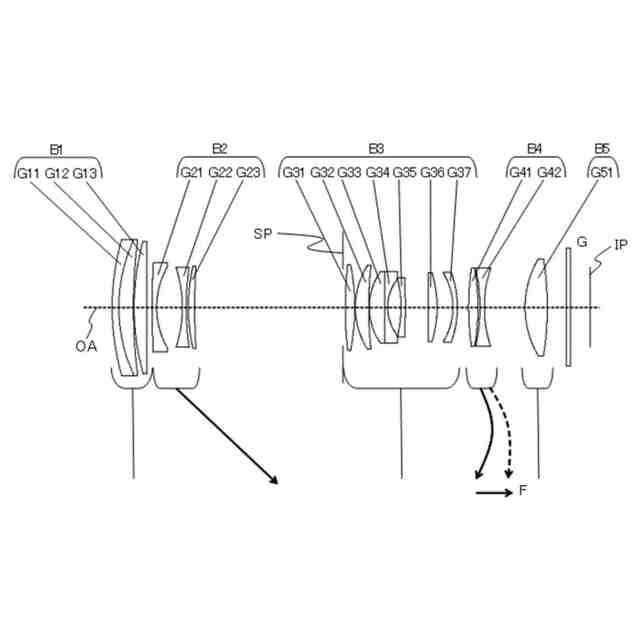

実施例３における広角端でのズームレンズの断面図である。

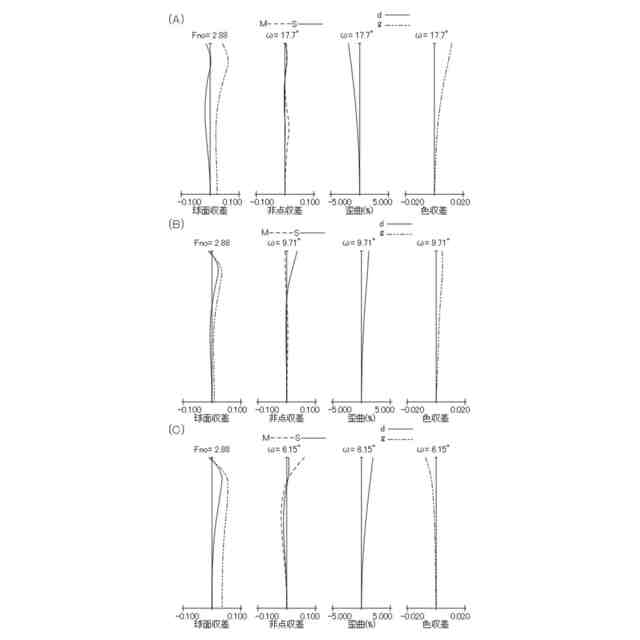

実施例３における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。

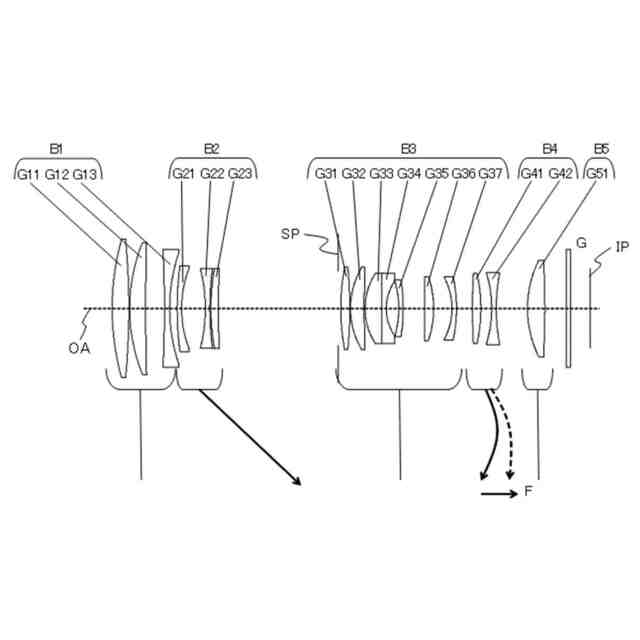

実施例４における広角端でのズームレンズの断面図である。
実施例４における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
実施例４における広角端でのズームレンズの断面図である。
実施例４における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
実施例６における広角端でのズームレンズの断面図である。
実施例６における広角端、中間ズーム位置、望遠端でのズームレンズの収差図である。
各実施例におけるズームレンズを備えた撮像装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
