公開番号2025158723
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061547
出願日2024-04-05
発明の名称レンズモジュール
出願人三菱電機株式会社
代理人個人
主分類G02B 7/02 20210101AFI20251009BHJP(光学)
要約【課題】レンズモジュールの小型化、光学性能、信頼性の向上、およびコストダウンを実現できるレンズモジュールを得ること。
【解決手段】レンズL1およびレンズL2と、レンズL2を収容するレンズホルダ21と、一端側にレンズL1が収容され、レンズL2が収容されたレンズホルダ21が他端側から挿入される鏡筒11と、レンズホルダ21を光軸Oの方向に移動させる調整ボルト31と、鏡筒11内のレンズL2とレンズL1との間に介在され、レンズL1,L2に対し荷重を印加する円環形状の弾性体である皿ばね41と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１レンズおよび第２レンズと、
前記第１レンズを収容するレンズホルダと、
一端側に前記第２レンズが収容され、前記第１レンズが収容された前記レンズホルダが他端側から挿入される鏡筒と、
前記レンズホルダを光軸方向に移動させる移動機構と、
前記鏡筒内の前記第１レンズと前記第２レンズとの間に介在され、少なくとも前記第１レンズに対し、前記他端側への荷重を印加する円環形状の弾性体である弾性円環と、
を備える
ことを特徴とするレンズモジュール。
続きを表示（約 1,000 文字）【請求項２】
前記弾性円環が皿ばねであることを特徴とする
請求項１に記載のレンズモジュール。
【請求項３】
前記弾性円環が平板円環であることを特徴とする
請求項１に記載のレンズモジュール。
【請求項４】
前記弾性円環がＯリングであることを特徴とする
請求項１に記載のレンズモジュール。
【請求項５】
前記弾性円環は、
前記第２レンズに前記一端側への荷重を印加する
ことを特徴とする請求項１から４の何れか一つに記載のレンズモジュール。
【請求項６】
前記弾性円環と前記第１レンズとの間、および前記弾性円環と前記第２レンズとの間に保護ワッシャが介在する
ことを特徴とする請求項１から３の何れか一つに記載のレンズモジュール。
【請求項７】
前記移動機構はボルトであり、
前記ボルトのねじ部が前記鏡筒に係合され、
前記ボルトの座面が前記レンズホルダに当接し、
前記ボルトの締緩により、前記レンズホルダを光軸方向に移動させる
ことを特徴とする請求項１から４の何れか一つに記載のレンズモジュール。
【請求項８】
前記移動機構は、
マイクロメータヘッドと、
前記鏡筒に固定されて、前記マイクロメータヘッドを保持するマイクロメータホルダと、
を備え、
前記マイクロメータヘッドの測定面が、前記レンズホルダと当接することで前記レンズホルダを光軸方向に移動させる
ことを特徴とする請求項１から４の何れか一つに記載のレンズモジュール。
【請求項９】
前記レンズホルダの光軸方向への移動後、前記マイクロメータヘッドは前記マイクロメータホルダから取り外され、
前記マイクロメータホルダに挿入されるボルトで、前記レンズホルダの光軸方向の位置が固定される
ことを特徴とする請求項８に記載のレンズモジュール。
【請求項１０】
前記移動機構が、前記レンズホルダの外周に形成されたおねじと、前記鏡筒の内周に形成されためねじと、を有し、
前記レンズホルダを光軸回りに回転させることで前記レンズホルダを光軸方向に移動させる
ことを特徴とする請求項１から４の何れか一つに記載のレンズモジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レンズモジュールに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
複数枚のレンズを組み合わせたレンズモジュールまたはレンズと撮像素子等とを組み合わせたレンズモジュールでは、光学性能を確保するため、レンズの光軸方向の位置を調整する機構を備えたものが知られている。レンズ間の距離により像面湾曲が生じたり、レンズと撮像素子との距離によりデフォーカスが生じることで、レンズモジュールの光学性能が劣化するため、光学性能を測定してレンズの光軸方向の位置を最適な位置に調整するための種々の機構が提案されている。
【０００３】
特許文献１では、レンズを保持するレンズ保持部材を固定鏡筒に対して弾性円板によって保持し、レンズ保持部材をカム部材、カムフォロアー、ピン部材、および操作リングを有する押圧構造によって光軸方向に押圧する。押圧構造により光軸方向の位置が調整され、弾性円板の弾性力によりレンズ保持部材が付勢されることによって、レンズ保持部材の位置、姿勢が安定する。
【先行技術文献】
【特許文献】
【０００４】
特開平９－４３４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１では、レンズ保持部材の中にレンズを収容し固定しているために、押圧構造によってレンズ保持部材を押さえたり、接着剤によってレンズをレンズ保持部材に固定する必要がある。押さえ部材を用いる場合、その設置スペース分、レンズ移動機構ひいてはレンズモジュールが大型化する。接着剤を用いる場合、アウトガスによる光学性能、信頼性の低下懸念がある。さらに、いずれの場合も、部材点数の増加によるコストアップを招く。
【０００６】
本開示は、上記に鑑みてなされたものであって、レンズモジュールの小型化、光学性能、信頼性の向上、およびコストダウンを実現できるレンズモジュールを得ることを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本開示のレンズモジュールは、第１レンズおよび第２レンズと、第１レンズを収容するレンズホルダと、一端側に第２レンズが収容され、第１レンズが収容されたレンズホルダが他端側から挿入される鏡筒と、レンズホルダを光軸方向に移動させる移動機構と、鏡筒内の第１レンズと第２レンズとの間に介在され、少なくとも第１レンズに対し、他端側への荷重を印加する円環形状の弾性体である弾性円環と、を備える。
【発明の効果】
【０００８】
本開示のレンズモジュールによれば、レンズモジュールの小型化、光学性能、信頼性の向上、およびコストダウンを実現できる、という効果を奏する。
【図面の簡単な説明】
【０００９】

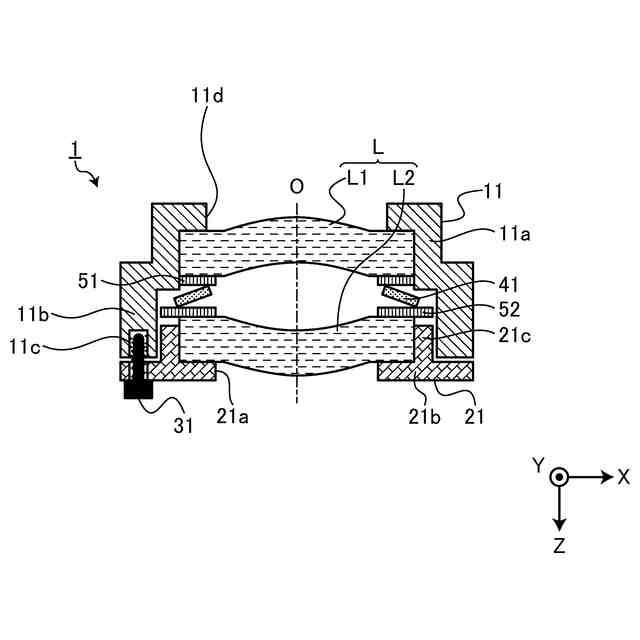

実施の形態１にかかるレンズモジュールの構成を示す断面図

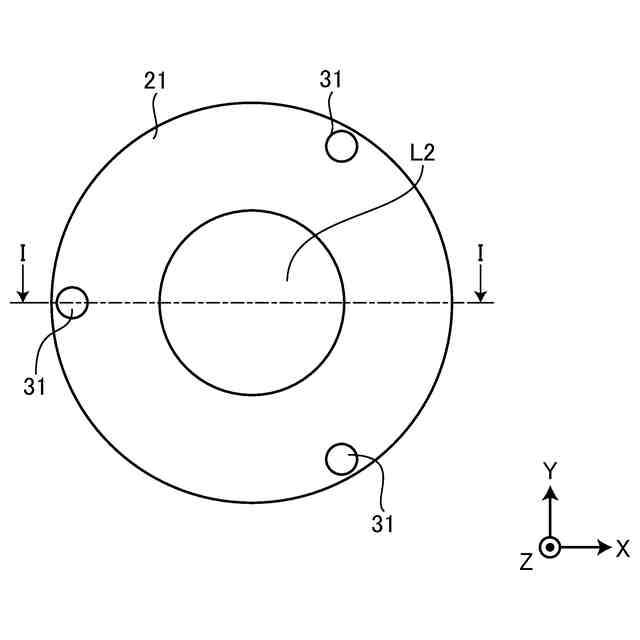

実施の形態１にかかるレンズモジュールの構成を示す底面図
実施の形態１にかかるレンズモジュールの構成を示す分解断面図

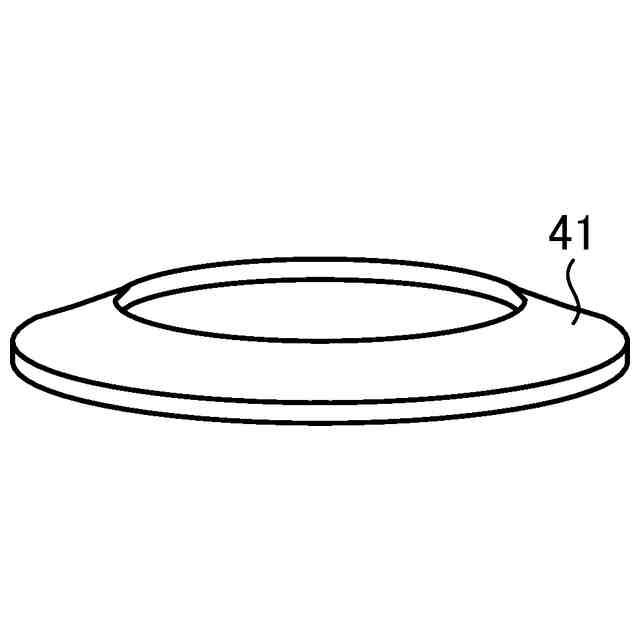

実施の形態１にかかるレンズモジュールの皿ばねの構成を示す斜視図
実施の形態１にかかるレンズモジュールの皿ばねの構成を示す上面図
実施の形態１にかかるレンズモジュールの皿ばねの構成を示す断面図
実施の形態１にかかるレンズモジュールの皿ばねの荷重印加時の変形の様子を示す模式図
実施の形態１にかかるレンズモジュールの皿ばねの設計例における諸元の一例を示す図
実施の形態１にかかるレンズモジュールの皿ばねの変形量と荷重との関係を示す図
実施の形態２にかかるレンズモジュールの構成を示す断面図
実施の形態２にかかるレンズモジュールの構成を示す底面図
実施の形態２にかかるレンズモジュールの構成を示す分解断面図
実施の形態２にかかるレンズモジュールの平板円環の構成を示す斜視図
実施の形態２にかかるレンズモジュールの平板円環の構成を示す上面図
実施の形態２にかかるレンズモジュールの平板円環の構成を示す断面図
実施の形態２にかかるレンズモジュールの平板円環の荷重印加時の変形の様子を示す模式図
実施の形態２にかかるレンズモジュールの平板円環の設計例における諸元の一例を示す図
実施の形態２にかかるレンズモジュールの平板円環の変形量と荷重との関係を示す図
実施の形態２にかかるレンズモジュールの変形例の構成を示す断面図
実施の形態２にかかるレンズモジュールの変形例の構成を示す底面図
実施の形態２にかかるレンズモジュールの変形例の構成を示す分解断面図
実施の形態３にかかるレンズモジュールの構成を示す断面図
実施の形態３にかかるレンズモジュールの構成を示す底面図
実施の形態３にかかるレンズモジュールの構成を示す分解断面図
実施の形態３にかかるレンズモジュールのＯリングの構成を示す斜視図
実施の形態３にかかるレンズモジュールのＯリングの構成を示す上面図
実施の形態３にかかるレンズモジュールのＯリングの構成を示す断面図
実施の形態３にかかるレンズモジュールのＯリングの荷重印加時の変形の様子を示す模式図
実施の形態３にかかるレンズモジュールのＯリングの設計例における諸元の一例を示す図
実施の形態３にかかるレンズモジュールのＯリングの変形量と荷重との関係を示す図
実施の形態４にかかるレンズモジュールの構成を示す上面図
実施の形態４にかかるレンズモジュールの構成を示す断面図
実施の形態４にかかるレンズモジュールの構成を示す底面図
実施の形態４にかかるレンズモジュールの構成を示す分解断面図
実施の形態４にかかるレンズモジュールにおいて、マイクロメータヘッドを取り外す手順を示す断面図
実施の形態５にかかるレンズモジュールの構成を示す断面図
実施の形態５にかかるレンズモジュールの構成を示す底面図
実施の形態５にかかるレンズモジュールの構成を示す分解断面図
【発明を実施するための形態】
【００１０】
以下に、実施の形態にかかるレンズモジュールを図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
