特許ウォッチ

公開番号2025154917
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058198
出願日2024-03-29
発明の名称光学性積層体
出願人住友ベークライト株式会社
代理人個人,個人,個人
主分類G02B 5/30 20060101AFI20251002BHJP(光学)
要約【課題】熱曲げ成型時に、偏光膜の損傷を防止しつつ、各層の不本意な剥離を防止することができる光学性積層体を提供すること。

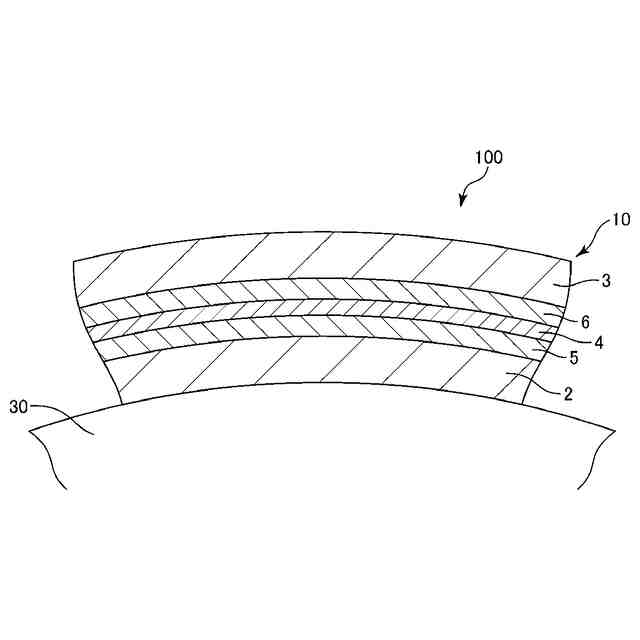

【解決手段】本発明の光学性積層体10は、偏光膜4と、偏光膜4の一方の面側に設けられ、主としてポリカーボネートを含む第1樹脂層2と、偏光膜4の他方の面側に設けられ、主としてポリカーボネートを含む第2樹脂層3と、偏光膜4と第1樹脂層2との間に設けられ、これらを接着する第1接着剤層5と、偏光膜4と第2樹脂層3との間に設けられ、これらを接着する第2接着剤層6と、を備え、偏光膜4は、ホウ酸を含み、濃度が5.0重量%以上10.0重量%以下であり、第1接着剤層5および第2接着剤層6は、それぞれ、23℃における貯蔵弾性率G’(23℃)が3.0MPa以上200.0MPa以下であることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
偏光膜と、

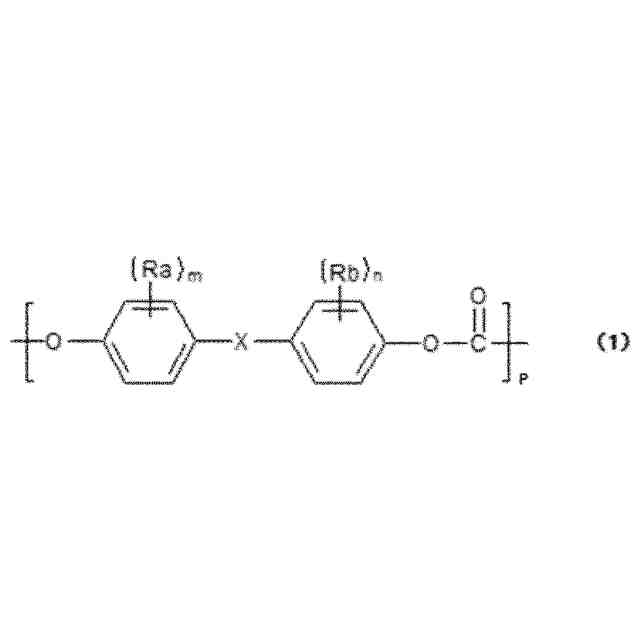

前記偏光膜の一方の面側に設けられ、主としてポリカーボネートを含む第１樹脂層と、
前記偏光膜の他方の面側に設けられ、主としてポリカーボネートを含む第２樹脂層と、
前記偏光膜と前記第１樹脂層との間に設けられ、これらを接着する第１接着剤層と、
前記偏光膜と前記第２樹脂層との間に設けられ、これらを接着する第２接着剤層と、を備え、
前記偏光膜は、ホウ酸を含み、濃度が５．０重量％以上１０．０重量％以下であり、
前記第１接着剤層および前記第２接着剤層は、それぞれ、２３℃における貯蔵弾性率Ｇ’（２３℃）が３．０ＭＰａ以上２００．０ＭＰａ以下であることを特徴とする光学性積層体。
続きを表示（約 220 文字）【請求項２】
前記第１接着剤層および前記第２接着剤層は、それぞれ、その１３０℃における貯蔵弾性率Ｇ’（１３０℃）が０．５ＭＰａ以上１５．０ＭＰａ以下である請求項１に記載の光学性積層体。
【請求項３】
Ｇ’（２３℃）／Ｇ’（１３０℃）は、５以上３０以下である請求項２に記載の光学性積層体。
【請求項４】
前記第１接着剤層および前記第２接着剤層は、ポリウレタンを含む請求項１に記載の光学性積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学性積層体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
眼鏡やサングラス等の光学部品は、樹脂材料またはガラス材料等、光透過性を有する材料で構成されたレンズ層と、レンズ層に積層され、レンズ層を透過する光に対して光学的に作用する充填材を含む光学機能層と、を有している（例えば、特許文献１参照）。
【０００３】
特許文献１に記載されている光学部品では、光学機能層は、金属膜をレンズ層に多層に積層したハーフミラー層で構成されている。このため、光学部品を外側から見たとき、光学部品がキラキラ光って見えてデザイン性が高くなるとともに、使用者の目が外側から見えにくくなっている。また、防眩効果を発揮することができ、目の疲労感を低減することができる。
【０００４】
しかしながら、レンズ層は、湾曲面となっていることが多く、この湾曲面に対して光学機能層を接着する構成では、光学機能層に対して予め熱曲げ加工を施してから、レンズ層と光学機能層とを接合する場合がある。この場合、光学機能層に対してダメージが加わり、偏光機能が低下したり、光学機能層において層間剥離が生じたりするおそれがある。従来では、このことに関して、十分な研究がなされていなかった。
【先行技術文献】
【特許文献】
【０００５】
ＷＯ２０１４／１１５７０５
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、熱曲げ成型時に、偏光膜の損傷を防止しつつ、各層の不本意な剥離を防止することができる光学性積層体を提供することにある。
【課題を解決するための手段】
【０００７】
このような目的は、下記（１）～（４）に記載の本発明により達成される。
（１）偏光膜と、
前記偏光膜の一方の面側に設けられ、主としてポリカーボネートを含む第１樹脂層と、
前記偏光膜の他方の面側に設けられ、主としてポリカーボネートを含む第２樹脂層と、
前記偏光膜と前記第１樹脂層との間に設けられ、これらを接着する第１接着剤層と、
前記偏光膜と前記第２樹脂層との間に設けられ、これらを接着する第２接着剤層と、を備え、
前記偏光膜は、ホウ酸を含み、濃度が５．０重量％以上１０．０重量％以下であり、
前記第１接着剤層および前記第２接着剤層は、それぞれ、２３℃における貯蔵弾性率Ｇ’（２３℃）が３．０ＭＰａ以上２００．０ＭＰａ以下であることを特徴とする光学性積層体。
【０００８】
（２）前記第１接着剤層および前記第２接着剤層は、それぞれ、その１３０℃における貯蔵弾性率Ｇ’（１３０℃）が０．５ＭＰａ以上１５．０ＭＰａ以下である上記（１）に記載の光学性積層体。
【０００９】
（３）Ｇ’（２３℃）／Ｇ’（１３０℃）は、５以上３０以下である上記（１）または（２）に記載の光学性積層体。
【００１０】
（４）前記第１接着剤層および前記第２接着剤層は、ポリウレタンを含む上記（１）ないし（３）に記載の光学性積層体。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
