公開番号2025161360
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064481
出願日2024-04-12
発明の名称光学フィルムの検査装置、検査方法及び製造方法
出願人日東電工株式会社
代理人弁理士法人まこと国際特許事務所
主分類G01N 21/892 20060101AFI20251017BHJP(測定;試験)
要約【課題】光学フィルムに発生し得るクラック等の欠陥を精度良く検出可能な光学フィルムの検査装置を提供する。

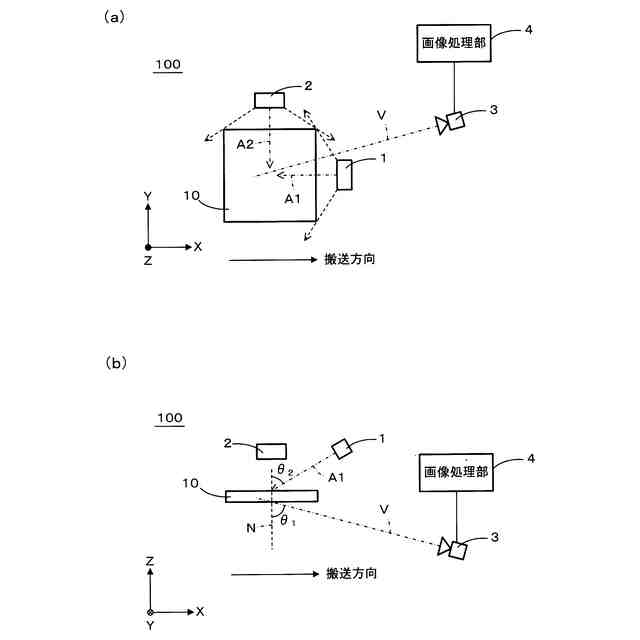

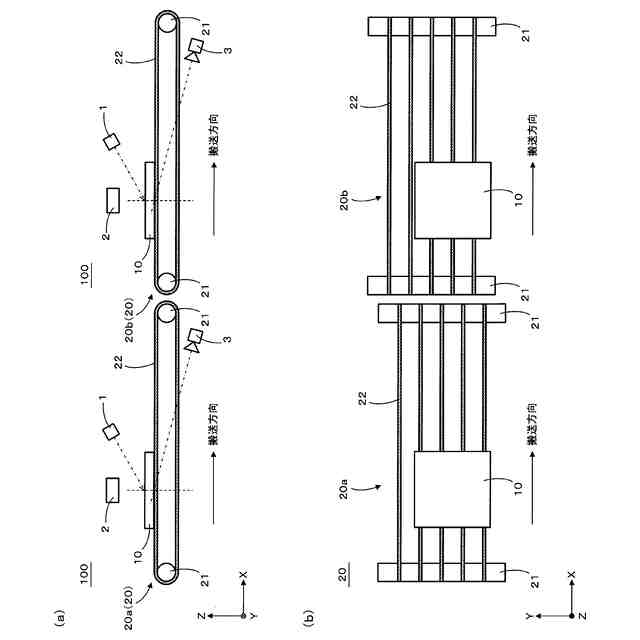

【解決手段】検査装置100は、光学フィルム10の法線方向の一方側に配置され、光学フィルムに対して光を照射する第1光源1及び第2光源2と、他方側に配置され、光学フィルムを撮像することで撮像画像を生成する撮像部3と、撮像画像に基づき、光学フィルムに存在する欠陥を検出する画像処理部4と、を備える。第1光源は、光学フィルムの法線方向から見た場合に、第1光源の光軸が光学フィルムの搬送方向に沿うように配置され、第2光源は、第2光源の光軸が搬送方向に対して直交する方向に沿うように配置され、撮像部は、第1光源及び第2光源から出射した光を直接受光しないように配置され、なお且つ、第1光源及び第2光源から光学フィルムに対して照射された光の正透過光を受光しないように配置されている。
【選択図】図2
特許請求の範囲【請求項１】
所定の搬送方向に搬送される光学フィルムの検査装置であって、
前記光学フィルムの法線方向の一方側に配置され、前記光学フィルムに対して光を照射する第１光源及び第２光源と、
前記光学フィルムの法線方向の他方側に配置され、前記光学フィルムを撮像することで撮像画像を生成する撮像部と、
前記撮像画像に基づき、前記光学フィルムに存在する欠陥を検出する画像処理部と、を備え、
前記第１光源は、前記光学フィルムの法線方向から見た場合に、前記第１光源の光軸が前記搬送方向に沿うように配置され、
前記第２光源は、前記光学フィルムの法線方向から見た場合に、前記第２光源の光軸が前記搬送方向に対して直交する方向に沿うように配置され、
前記撮像部は、前記第１光源及び前記第２光源から出射した光を直接受光しないように配置され、なお且つ、前記第１光源及び前記第２光源から前記光学フィルムに対して照射された光の正透過光を受光しないように配置されている、
光学フィルムの検査装置。
続きを表示（約 1,600 文字）【請求項２】
前記撮像部は、前記第１光源及び前記第２光源のうち、前記第１光源のみから前記光学フィルムに対して光を照射した状態で前記光学フィルムを撮像することで第１撮像画像を生成すると共に、前記第２光源のみから前記光学フィルムに対して光を照射した状態で前記光学フィルムを撮像することで第２撮像画像を生成し、
前記画像処理部は、前記第１撮像画像及び前記第２撮像画像に基づき、前記光学フィルムに存在する欠陥を検出する、
請求項１に記載の光学フィルムの検査装置。
【請求項３】

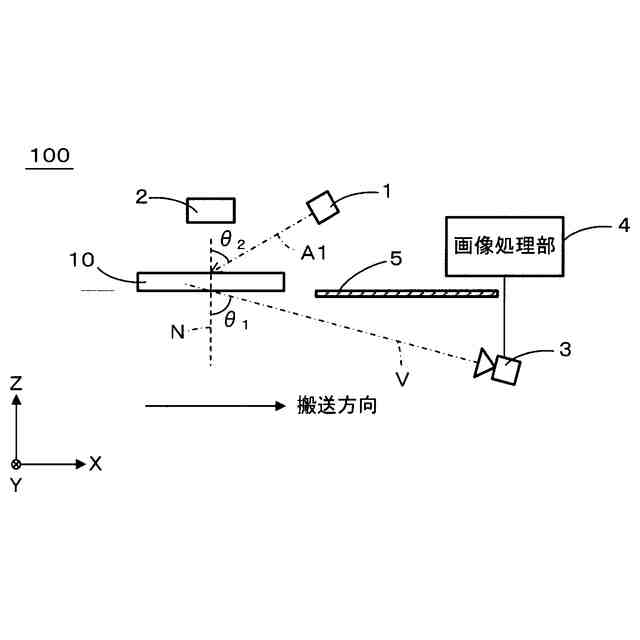

前記撮像部は、その視軸が前記光学フィルムと交差する点における前記光学フィルムの法線に対して鋭角を成すように配置され、
前記第１光源及び前記撮像部は、前記法線に対して、前記搬送方向の同じ側に配置されている、
請求項１又は２に記載の光学フィルムの検査装置。
【請求項４】
前記撮像部は、その視軸が、前記法線に対して、１０°～８０°の角度を成すように配置され、
前記第１光源は、その光軸が、前記法線に対して、１０°～８０°の角度を成すように配置されている、
請求項３に記載の光学フィルムの検査装置。
【請求項５】

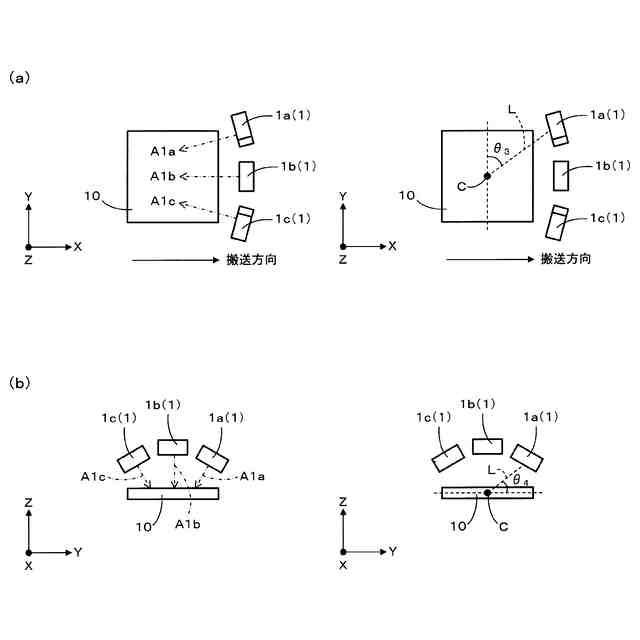

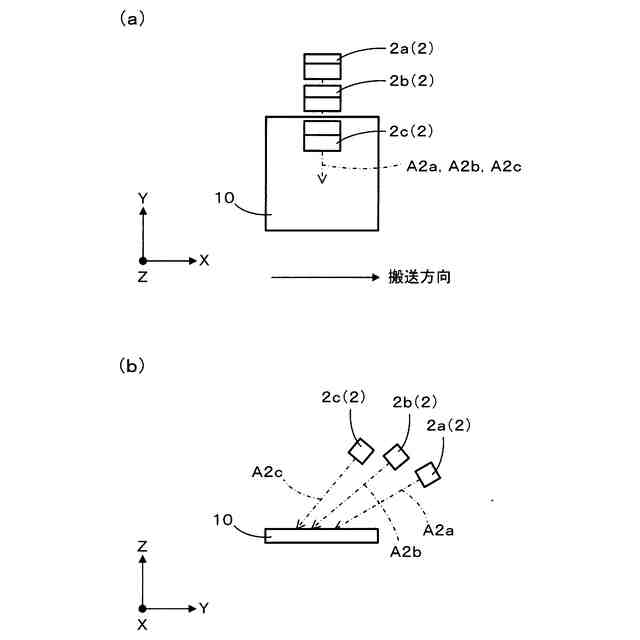

前記第１光源が、前記光学フィルムの法線方向から見た場合に、前記搬送方向に対して直交する方向に沿うように配列された複数の光源から構成されている、及び／又は、前記第２光源が、前記光学フィルムの法線方向から見た場合に、前記搬送方向に対して直交する方向に沿うように配列された複数の光源から構成されている、
請求項１又は２に記載の光学フィルムの検査装置。
【請求項６】
前記画像処理部は、前記欠陥として、クラックを検出する、
請求項１又は２に記載の光学フィルムの検査装置。
【請求項７】
前記光学フィルムが延伸フィルムを含む、
請求項１又は２に記載の光学フィルムの検査装置。
【請求項８】
所定の搬送方向に搬送される光学フィルムの検査方法であって、
前記光学フィルムの法線方向の一方側に、前記光学フィルムに対して光を照射する第１光源及び第２光源を配置し、前記光学フィルムの法線方向の他方側に、前記光学フィルムを撮像することで撮像画像を生成する撮像部を配置する準備工程と、
前記第１光源及び前記第２光源のうち、少なくとも何れか一方の光源から前記光学フィルムに対して光を照射した状態で、前記撮像部で前記光学フィルムを撮像することで撮像画像を生成する撮像画像生成工程と、
前記撮像画像に基づき、前記光学フィルムに存在する欠陥を画像処理部で検出する欠陥検出工程と、を有し、
前記準備工程において、
前記光学フィルムの法線方向から見た場合に、前記第１光源の光軸が前記搬送方向に沿うように、前記第１光源を配置し、
前記光学フィルムの法線方向から見た場合に、前記第２光源の光軸が前記搬送方向に対して直交する方向に沿うように、前記第２光源を配置し、
前記撮像部が前記第１光源及び前記第２光源から出射した光を直接受光しないように、なお且つ、前記撮像部が前記第１光源及び前記第２光源から前記光学フィルムに対して照射された光の正透過光を受光しないように、前記撮像部を配置する、
光学フィルムの検査方法。
【請求項９】

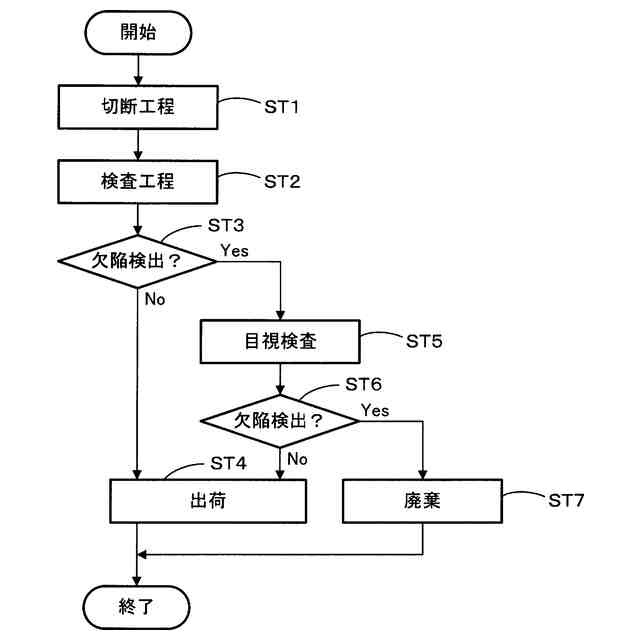

長尺の光学フィルムを枚葉状に切断する切断工程と、
切断後の枚葉状の前記光学フィルムを検査する検査工程と、を有し、
前記検査工程では、切断後の枚葉状の前記光学フィルムに対して、請求項８に記載の検査方法を実行し、
前記検査工程において前記光学フィルムに存在する欠陥が検出された場合には、当該光学フィルムを廃棄する、
光学フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学フィルムに発生する欠陥を検出するための光学フィルムの検査装置、検査方法及びこの検査方法を用いた光学フィルムの製造方法に関する。特に、本発明は、偏光フィルムや位相差フィルム等の延伸フィルムを含む光学フィルムに発生し得るクラック等の欠陥を精度良く検出可能な、光学フィルムの検査装置、検査方法及び製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、偏光フィルムや位相差フィルム等の延伸フィルムを含む光学フィルムは、テレビやパーソナルコンピュータに用いられるのみならず、スマートフォン、スマートウォッチ、車載ディスプレイなど、多種多様のディスプレイ用途に用いられている。
これらの光学フィルムは、ロールツーロール方式で延伸処理や貼り合わせ処理等が施されて長尺の光学フィルムとして製造された後、用途に応じた形状を有する枚葉状に切断される。
【０００３】
枚葉状に切断された光学フィルムに欠陥が存在する場合には、これが用いられるディスプレイの表示性能を維持できない。このため、枚葉状に切断された光学フィルムは、透過検査、クロスニコル検査、反射検査等によって検査され、欠陥が検出された場合には、その光学フィルムを廃棄している。
【０００４】

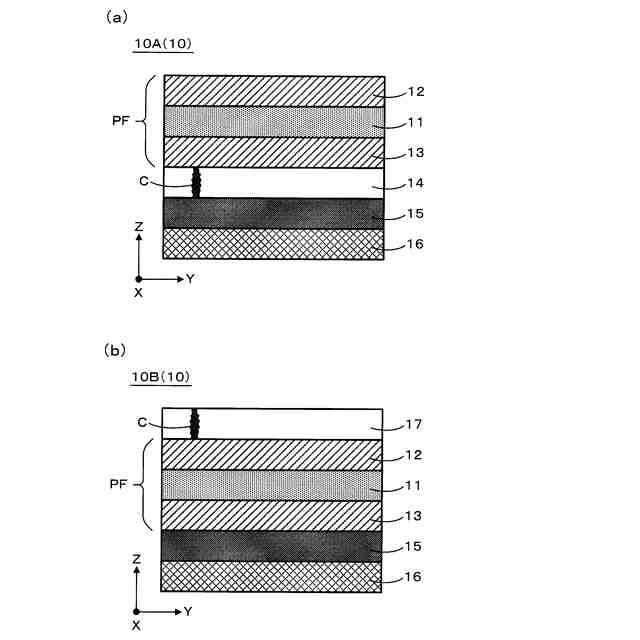

ここで、偏光フィルムや位相差フィルム等の延伸フィルムを含む光学フィルムには、枚葉状に切断された後、クラックと称される微細なひび割れ状の欠陥が発生する場合がある。このクラックが密集して発生すると、光学フィルムが用いられるディスプレイの表示性能を維持できないため、検査によって密集したクラックを検出することが望まれている。
【０００５】
しかしながら、本発明者らが検討したところによれば、上記のクラックは、透過検査、クロスニコル検査、反射検査等の従来の検査方法では、精度良く検出できないという問題がある。
【０００６】
例えば、特許文献１には、枚葉状に切断する前の長尺の光学フィルムを検査する透過検査装置の一種として、投光部を２個設け、これら２個の投光部を、受光部に対してフィルム走行方向で上流側及び下流側にずらし、２個の投光部に対して欠陥が無いときに受光部が暗視野状態となり、欠陥があるときに受光部が受光状態となるように配置した検査装置が提案されている（特許文献１の請求項１等）。
具体的には、特許文献１に記載の検査装置では、フィルムの法線方向から見た場合に、２個の投光部は、その光軸が逆向きではあるものの、何れもフィルムの搬送方向に沿うように配置されている（特許文献１の図１等）。
【０００７】
本発明者らが検討したところによれば、特許文献１に記載のような検査装置を枚葉状に切断された光学フィルムに適用したとしても、クラックを精度良く検出できないことが分かった。
【先行技術文献】
【特許文献】
【０００８】
特開２００８－１２２１３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、上記のような従来技術の問題点を解決するためになされたものであり、偏光フィルムや位相差フィルム等の延伸フィルムを含む光学フィルムに発生し得るクラック等の欠陥を精度良く検出可能な、光学フィルムの検査装置、検査方法及び製造方法を提供することを課題とする。
【課題を解決するための手段】
【００１０】
前記課題を解決するため、本発明者らは、透過検査における光源及び撮像部の配置を鋭意検討した。その結果、光源として、第１光源及び第２光源を用意し、光学フィルムの法線方向から見た場合に、第１光源の光軸が光学フィルムの搬送方向に沿うように、第１光源を配置し、第２光源の光軸が光学フィルムの搬送方向に直交する方向に沿うように、第２光源を配置することを考えた。そして、撮像部を、第１光源及び第２光源から出射した光を直接受光しないように配置し、なお且つ、第１光源及び第２光源から光学フィルムに対して照射された光の正透過光を受光しないように配置すると、撮像部によって生成される撮像画像において、クラック等の欠陥に対応する画素領域のコントラストが高まり、欠陥を精度良く検出できることを見出した。すなわち、第１光源、第２光源及び撮像部を特定の配置状態とすることで、従来の透過検査では検出し難いクラック等の欠陥を精度良く検出できることを見出した。
（【００１１】以降は省略されています）
