公開番号2025143667
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043013
出願日2024-03-19
発明の名称発光装置
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類H10K 50/86 20230101AFI20250925BHJP()
要約【課題】無機粒子を含む光硬化型の高屈折率粘着シートを備えながらも、より信頼性の高い発光装置を提供する。
【解決手段】提供される発光装置は、自発光素子と、自発光素子よりも視認側に配置された低屈折率層と、低屈折率層に接し、かつ低屈折率層よりも視認側に配置された高屈折率粘着シートとを備える。高屈折率粘着シートは、モノマー成分Mを含む光硬化型の粘着剤組成物から形成され、無機粒子を含み、かつ厚み方向の中央における無機粒子の濃度C_Mに対して無機粒子の濃度が等しいか又は小さな主面SAを有する。高屈折率粘着シートの第1主面及び前記第1主面に対向する第2主面のうち、第1主面のみが主面SAである。第1主面の無機粒子の濃度C_S1と濃度C_Mとは、式(C_S1/C_M)≦1.00を満たし、第2主面の無機粒子の濃度C_S2と濃度C_Mとは、式(C_S2/C_M)≧1.50を満たす。
【選択図】図1
特許請求の範囲【請求項１】
自発光素子と、
前記自発光素子よりも視認側に配置された低屈折率層と、
前記低屈折率層に接すると共に、前記低屈折率層よりも視認側に配置された高屈折率粘着シートと、を備え、
前記高屈折率粘着シートは、
モノマー成分Ｍを含む光硬化型の粘着剤組成物から形成され、
無機粒子を含み、かつ、
前記高屈折率粘着シートの厚み方向の中央における前記無機粒子の濃度Ｃ
M
に対して前記無機粒子の濃度が等しいか又は小さな主面ＳＡを有しており、
前記高屈折率粘着シートの第１主面及び前記第１主面に対向する第２主面のうち、前記第１主面のみが前記主面ＳＡであって、
前記第１主面における前記無機粒子の濃度Ｃ
S1
と、前記濃度Ｃ
M
とは、式：（Ｃ
S1
／Ｃ
M
）≦１．００により示される関係を満たし、
前記第２主面における前記無機粒子の濃度Ｃ
S2
と、前記濃度Ｃ
M
とは、式：（Ｃ
S2
／Ｃ
M
）≧１．５０により示される関係を満たす、
発光装置。
続きを表示（約 740 文字）【請求項２】
前記高屈折率粘着シートの前記第２主面が前記低屈折率層に接している、請求項１に記載の発光装置。
【請求項３】
前記第１主面は、前記高屈折率粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の照射面であり、
前記第２主面は、前記高屈折率粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の非照射面である、請求項１に記載の発光装置。
【請求項４】
前記第１主面を評価面としたときの前記高屈折率粘着シートの屈折率ｎ１に比べて、前記第２主面を評価面としたときの前記高屈折率粘着シートの屈折率ｎ２の方が大きい、請求項１に記載の発光装置。
【請求項５】
前記屈折率ｎ１と前記屈折率ｎ２との差の絶対値が０．０２以上である、請求項４に記載の発光装置。
【請求項６】
前記屈折率ｎ１は１．５８以上であり、
前記屈折率ｎ２は１．６１以上である、請求項４に記載の発光装置。
【請求項７】
前記無機粒子は酸化ジルコニウムを含む、請求項１に記載の発光装置。
【請求項８】
前記粘着剤組成物中の前記無機粒子の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上である、請求項１に記載の発光装置。
【請求項９】
前記粘着剤組成物は紫外線吸収剤を含む、請求項１に記載の発光装置。
【請求項１０】
前記粘着剤組成物中の前記紫外線吸収剤の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して１～５重量部である、請求項９に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、発光装置に関し、より具体的には、自発光素子の視認側に粘着シートが配置された発光装置に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
自発光素子を備える発光装置が急速に普及している。自発光素子としては、例えば、有機ＥＬ素子や無機ＥＬ素子等のエレクトロルミネセンス（ＥＬ）素子や発光ダイオード（ＬＥＤ）素子が知られている。
【０００３】
発光装置は様々な構成を有しうるが、その一例では、保護フィルム、偏光フィルム及び位相差フィルム等の光学基材と自発光素子とが組み合わされており、組み合わせることで発光装置としての光学的な設計の自由度を高めることができる。自発光素子と光学基材との間には、通常、両者を接合する接合層が配置される。また、複数の光学基材を含む光学積層体を自発光素子と組み合わせることもあり、光学積層体において近接する光学基材の間には、通常、両者を接合する接合層が配置される。接合層の一例は、粘着剤組成物から形成された粘着シートである。
【０００４】
特許文献１には、ベースポリマーとして特定の組成及び重量平均分子量を有するアクリル系重合体と、無機粒子、可塑剤及びシランカップリング剤とを含む熱硬化型の粘着剤組成物が開示されている。特許文献２には、粘着剤組成物に対して無機粒子を安定して分散させる技術が開示されている。なお、粘着剤組成物としては、熱硬化型以外にも光硬化型が知られている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１４３７６号公報
特開２０２１－１３４３２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
発光装置に求められる光学特性によっては、高い屈折率を有する粘着シートの使用が有利なことがある。高屈折率の粘着シートとするために、例えば、無機粒子を配合することが考えられる。しかし、本発明者らの検討によれば、光硬化型の粘着剤組成物から形成された、無機粒子を含む粘着シートを選択し、これを発光装置に適用する場合には、発光装置の信頼性を高めるための改善の余地がある。
【０００７】
本発明は、無機粒子を含む光硬化型の高屈折率粘着シートが使用されながらも、より信頼性の高い発光装置の提供を目的とする。
【課題を解決するための手段】
【０００８】
［１］本発明の実施形態による発光装置は、
自発光素子と、
前記自発光素子よりも視認側に配置された低屈折率層と、
前記低屈折率層に接すると共に、前記低屈折率層よりも視認側に配置された高屈折率粘着シートと、を備え、
前記高屈折率粘着シートは、
モノマー成分Ｍを含む光硬化型の粘着剤組成物から形成され、
無機粒子を含み、かつ、
前記高屈折率粘着シートの厚み方向の中央における前記無機粒子の濃度Ｃ
M
に対して前記無機粒子の濃度が等しいか又は小さな主面ＳＡを有しており、
前記高屈折率粘着シートの第１主面及び前記第１主面に対向する第２主面のうち、前記第１主面のみが前記主面ＳＡであって、
前記第１主面における前記無機粒子の濃度Ｃ
S1
と、前記濃度Ｃ
M
とは、式：（Ｃ
S1
／Ｃ
M
）≦１．００により示される関係を満たし、
前記第２主面における前記無機粒子の濃度Ｃ
S2
と、前記濃度Ｃ
M
とは、式：（Ｃ
S2
／Ｃ
M
）≧１．５０により示される関係を満たす。
［２］上記［１］に記載の発光装置において、前記高屈折率粘着シートの前記第２主面が前記低屈折率層に接していてもよい。
［３］上記［１］又は［２］に記載の発光装置において、前記第１主面は、前記高屈折率粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の照射面であってもよく、かつ、前記第２主面は、前記高屈折率粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の非照射面であってもよい。

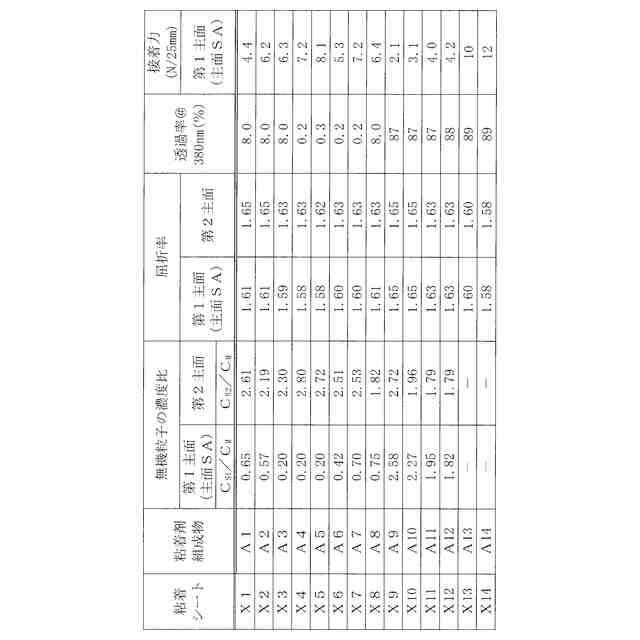

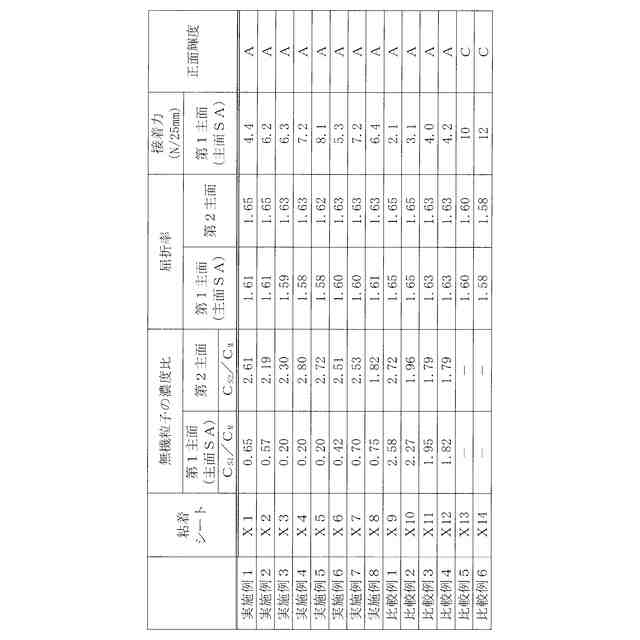

［４］上記［１］から［３］までのいずれかに記載の発光装置において、前記第１主面を評価面としたときの前記高屈折率粘着シートの屈折率ｎ１に比べて、前記第２主面を評価面としたときの前記高屈折率粘着シートの屈折率ｎ２の方が大きくてもよい。
［５］上記［４］に記載の発光装置において、前記屈折率ｎ１と前記屈折率ｎ２との差の絶対値が０．０２以上であってもよい。
［６］上記［４］又は［５］に記載の発光装置において、前記屈折率ｎ１は１．５８以上であってもよく、かつ、前記屈折率ｎ２は１．６１以上であってもよい。

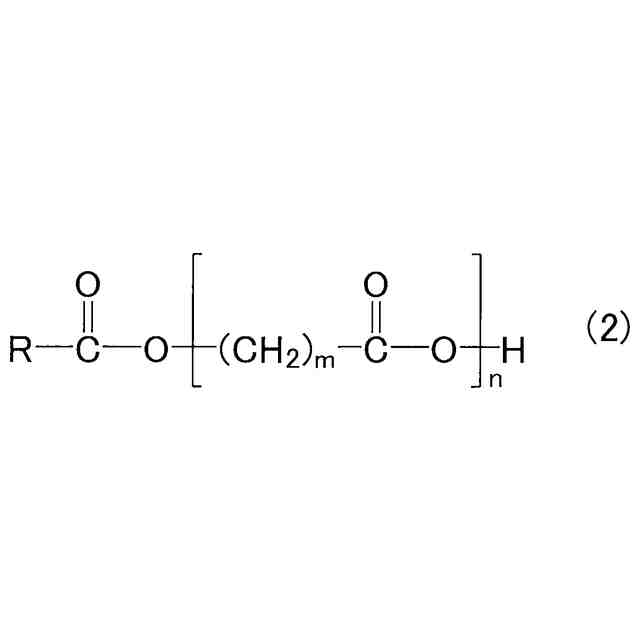

［７］上記［１］から［６］までのいずれかに記載の発光装置において、前記無機粒子は酸化ジルコニウムを含んでもよい。

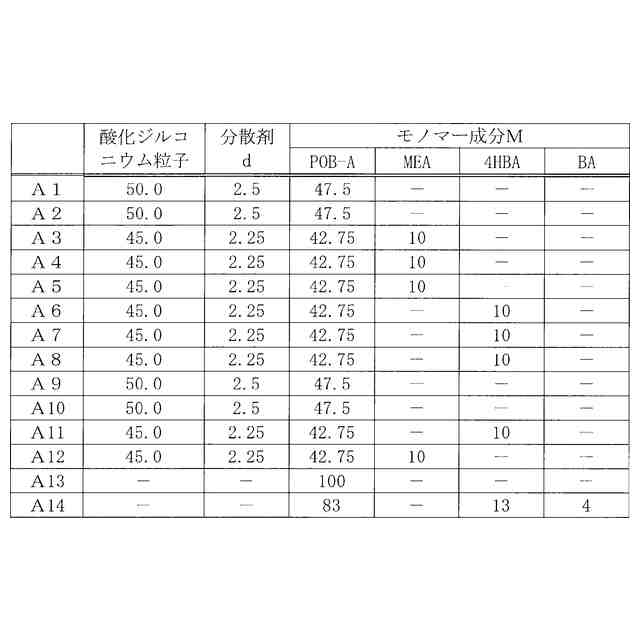

［８］上記［１］から［７］までのいずれかに記載の発光装置において、前記粘着剤組成物中の前記無機粒子の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上であってもよい。

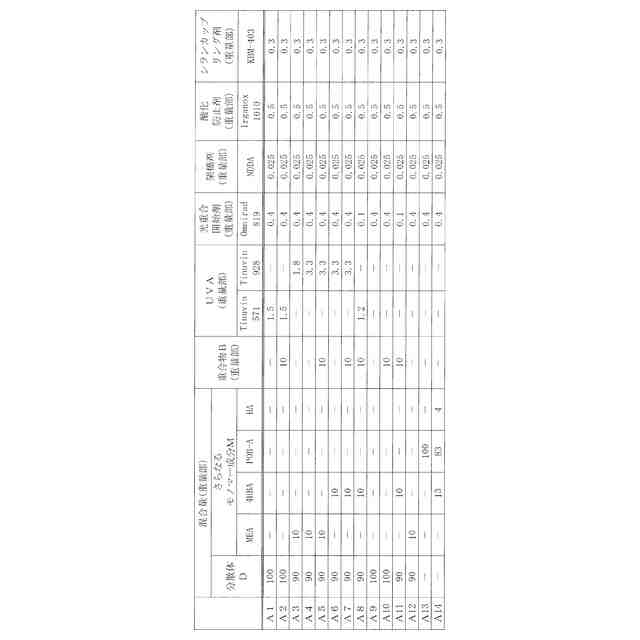

［９］上記［１］から［８］までのいずれかに記載の発光装置において、前記粘着剤組成物は紫外線吸収剤を含んでもよい。
［１０］上記［９］に記載の発光装置において、前記粘着剤組成物中の前記紫外線吸収剤の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して１～５重量部であってもよい。

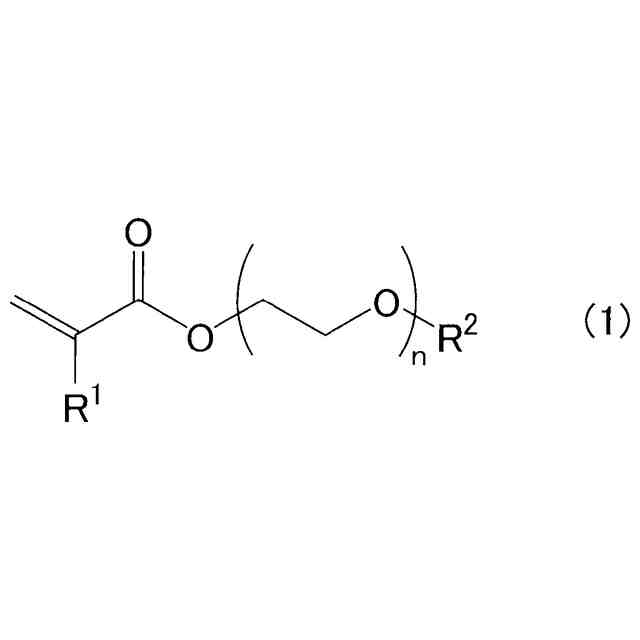

［１１］上記［１］から［１０］までのいずれかに記載の発光装置において、前記モノマー成分Ｍは、二重結合含有環を有するモノマーａを含んでもよい。
［１２］上記［１１］に記載の発光装置において、前記二重結合含有環が芳香環であってもよい。
［１３］上記［１１］又は［１２］に記載の発光装置において、前記モノマーａは、前記二重結合含有環を有する（メタ）アクリルモノマーを含んでもよい。
［１４］上記［１１］から［１３］までのいずれかに記載の発光装置において、前記モノマーａは、フェノキシベンジルアクリレートを含んでもよい。
［１５］上記［１１］から［１４］までのいずれかに記載の発光装置において、前記粘着剤組成物中の前記モノマーａの含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上であってもよい。
［１６］上記［１］から［１５］までのいずれかに記載の発光装置において、前記粘着剤組成物は、重量平均分子量が１５００～３００００である重合物Ｂを含んでもよい。
［１７］上記［１］から［１６］までのいずれかに記載の発光装置において、前記低屈折率層は低屈折率粘着シートであってもよい。
【発明の効果】
【０００９】
本発明の実施形態によれば、無機粒子を含む光硬化型の高屈折率粘着シートが使用されながらも、より信頼性の高い発光装置を提供できる。
【図面の簡単な説明】
【００１０】

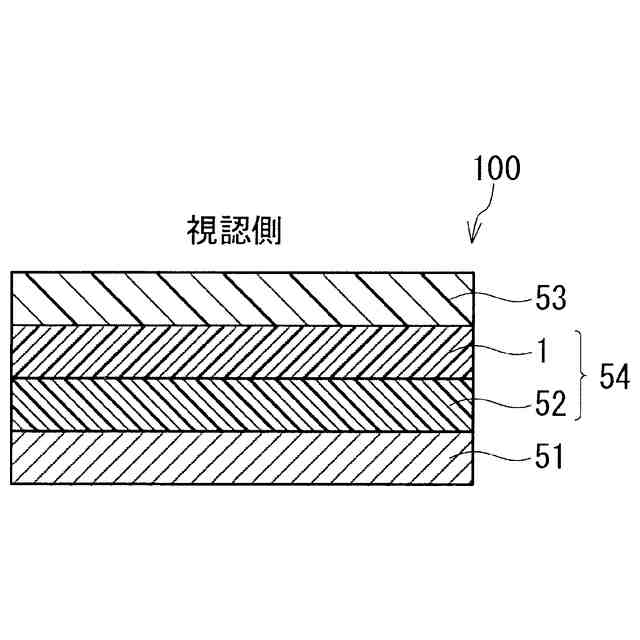

本発明の１つの実施形態による発光装置の概略断面図である。

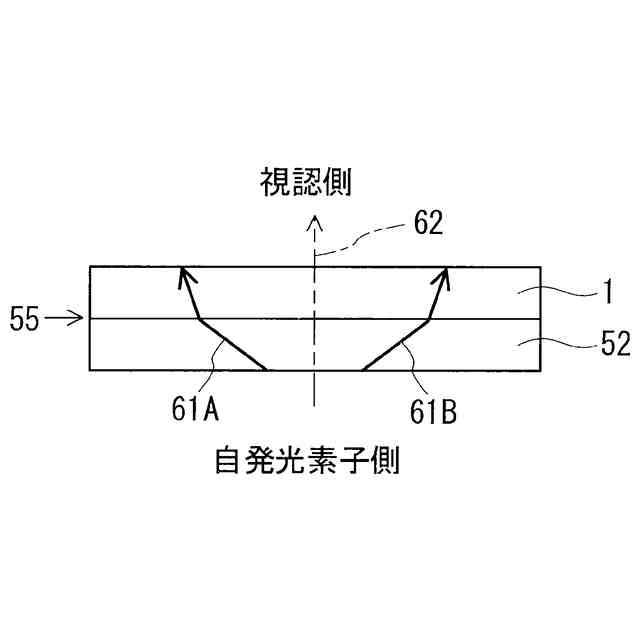

本発明の１つの実施形態による発光装置において正面輝度が向上しうることを説明するための模式図である。
本発明の１つの実施形態による発光装置が備える高屈折率粘着シートの概略断面図である。
本発明の１つの実施形態による発光装置が備える高屈折率粘着シートにおける無機粒子の分散の状態、及び高屈折率粘着シートにおける無機粒子の濃度を評価する方法を説明するための断面模式図である。
本発明の１つの実施形態による発光装置の概略断面図である。
本発明の１つの実施形態による発光装置が備える粘着シートを形成する方法の一例を説明するための模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
