公開番号2025165129
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069032
出願日2024-04-22
発明の名称表示装置
出願人日本精機株式会社
代理人
主分類G09F 9/00 20060101AFI20251027BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】溶着部を視認し難くしつつ、溶着部の結合強度を高めることができる表示装置を提供する。
【解決手段】透光領域1b及び遮光領域1cを有する表示パネル1と、表示パネル1の背面側に配置される表示器2と、表示パネル1の外周側の背面部1dを支持するケース部材4とを備え、表示パネル1とケース部材4をレーザー溶着によって接合させる表示装置100であって、遮光領域1cは、表示パネル1の外周側の背面部1dに施される遮光性の印刷層1eにより形成され、印刷層1eの色は、ケース部材4の色と同色又は類似色であり、表示パネル1の外周側の背面部1dは、レーザー溶着による接合領域Sと対応する位置に、印刷層1eが形成されない印刷無し範囲1fを有し、印刷無し範囲1fは、印刷層1eに挟まれた所定幅Wの帯形状を有し、所定幅Wがレーザー溶着のレーザー照射径Rよりも狭く設定される。
【選択図】図3
特許請求の範囲【請求項１】
透光性の板部材からなり、透光領域及び遮光領域を有する保護パネル部材と、
前記保護パネル部材の背面側に配置され、前記透光領域を介して情報を表示する表示器と、
前記保護パネル部材の背面側に、前記表示器を取り囲むように配置され、前記保護パネル部材の外周側の背面部を支持するケース部材と、を備え、
前記保護パネル部材の外周側の背面部と前記ケース部材をレーザー溶着によって接合させる表示装置であって、
前記遮光領域は、前記保護パネル部材の外周側の背面部に施される遮光性の印刷層により形成され、
前記印刷層の色は、前記ケース部材の色と同色又は類似色であり、
前記保護パネル部材の外周側の背面部は、前記レーザー溶着による接合領域と対応する位置に、前記印刷層が形成されない印刷無し範囲を有し、
前記印刷無し範囲は、前記印刷層に挟まれた所定幅の帯形状を有し、前記所定幅が前記レーザー溶着のレーザー照射径よりも狭く設定される、表示装置。
続きを表示（約 320 文字）【請求項２】
前記保護パネル部材の外周側の表面部は、前記レーザー溶着による溶着部と対向する領域にテーパー面又は曲面を有する、請求項１に記載の表示装置。
【請求項３】
前記保護パネル部材の外周側の表面部は、前記レーザー溶着による溶着部と対向する領域に凹凸模様を有する、請求項１又は２に記載の表示装置。
【請求項４】
前記保護パネル部材の外周側の側面部は、凹凸模様を有する、請求項１又は２に記載の表示装置。
【請求項５】
前記ケース部材には、前記レーザー溶着によって前記保護パネル部材と接合される面が、その隣接面よりも一段高くなるように段差部が形成される、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
透光性の表示パネルとケース部材をレーザー溶着によって接合させる表示装置が知られている。例えば、特許文献１の表示装置は、表示パネルの背面部に遮光層及び半透過層を印刷し、半透過層を透過したレーザー光で表示パネルとケース部材を溶着させることで、溶着部を視認し難くしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６７６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の表示装置では、レーザー溶着時に半透過層が表示パネルとケース部材の溶融結合を阻害する可能性があり、改善の余地がある。
【０００５】
そこで、本開示は、溶着部を視認し難くしつつ、溶着部の結合強度を高めることができる表示装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、以下のような解決手段を提供する。
透光性の板部材からなり、透光領域及び遮光領域を有する保護パネル部材と、
前記保護パネル部材の背面側に配置され、前記透光領域を介して情報を表示する表示器と、
前記保護パネル部材の背面側に、前記表示器を取り囲むように配置され、前記保護パネル部材の外周側の背面部を支持するケース部材と、を備え、
前記保護パネル部材の外周側の背面部と前記ケース部材をレーザー溶着によって接合させる表示装置であって、
前記遮光領域は、前記保護パネル部材の外周側の背面部に施される遮光性の印刷層により形成され、
前記印刷層の色は、前記ケース部材の色と同色又は類似色であり、
前記保護パネル部材の外周側の背面部は、前記レーザー溶着による接合領域と対応する位置に、前記印刷層が形成されない印刷無し範囲を有し、
前記印刷無し範囲は、前記印刷層に挟まれた所定幅の帯形状を有し、前記所定幅が前記レーザー溶着のレーザー照射径よりも狭く設定される。
【発明の効果】
【０００７】
本開示によれば、溶着部を視認し難くしつつ、溶着部の結合強度を高めることができる。
【図面の簡単な説明】
【０００８】

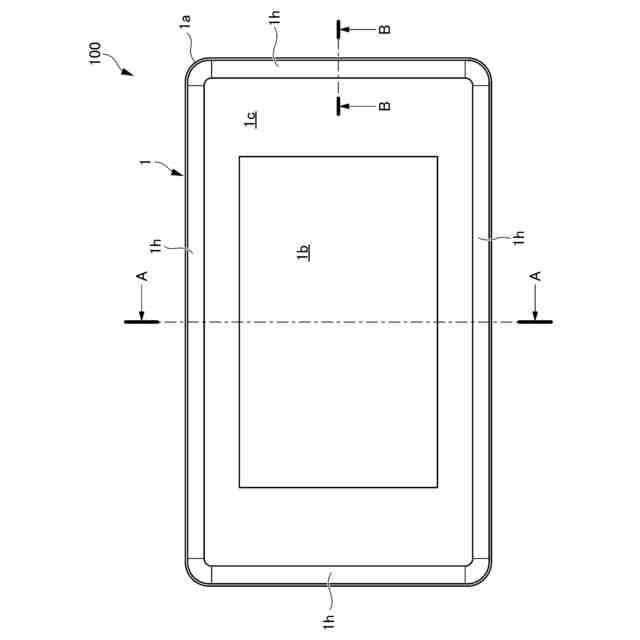

本開示の実施例に係る表示装置の概略正面図である。

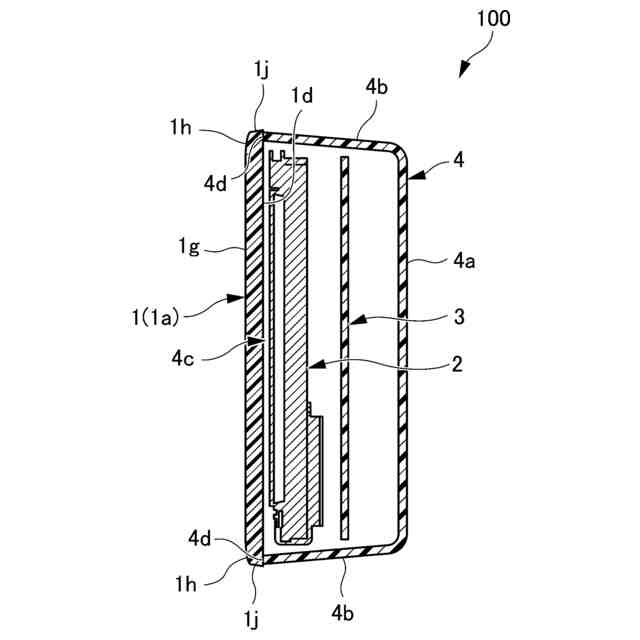

図１のＡ－Ａ概略断面図である。

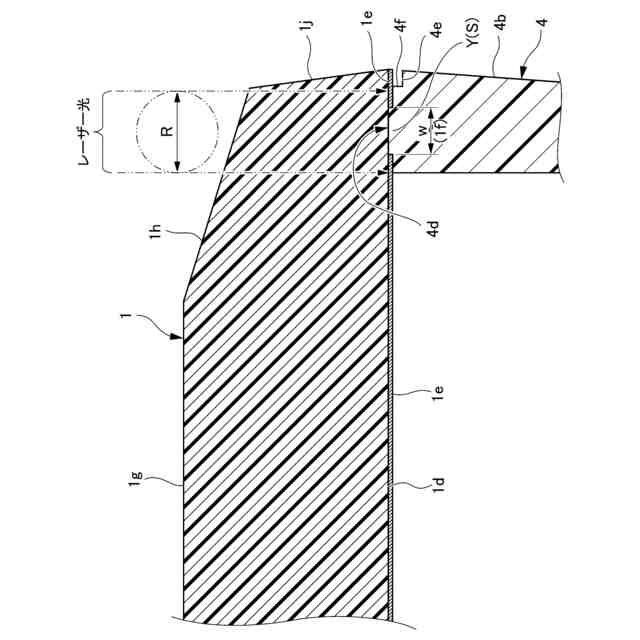

図１のＢ－Ｂ要部拡大断面図である。

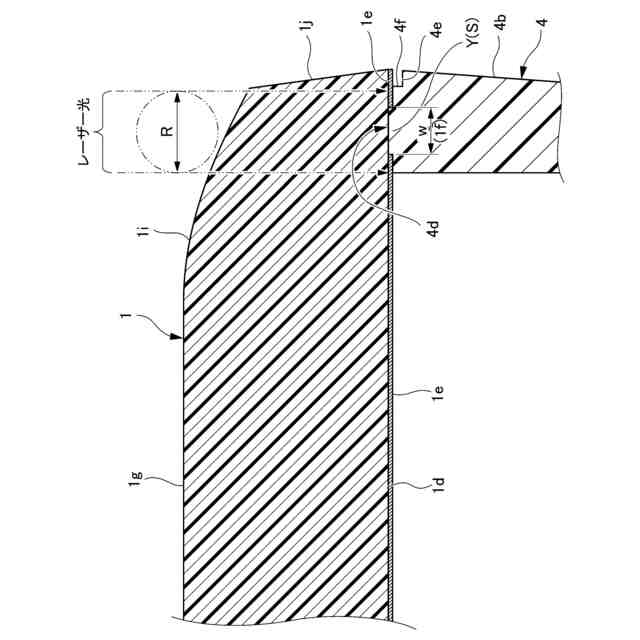

本開示の第１変形例に係る表示装置の要部拡大断面図である。
本開示の第２変形例に係る表示装置の要部拡大断面図である。

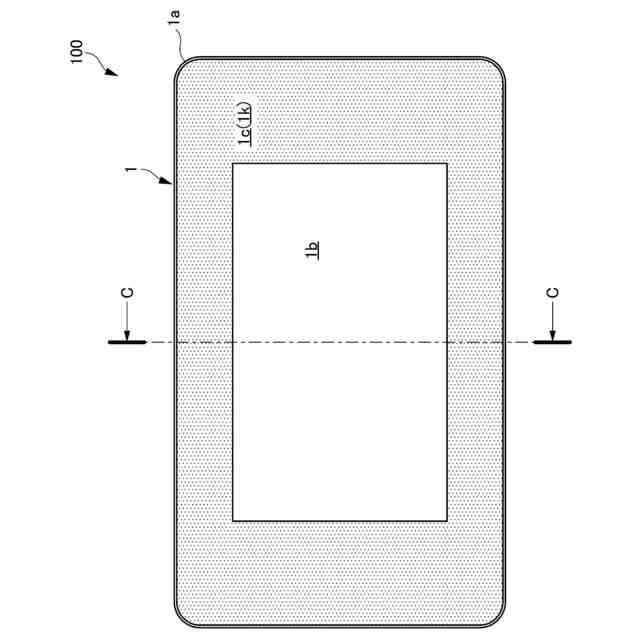

本開示の第３変形例に係る表示装置の概略正面図である。
図６のＣ－Ｃ概略断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら実施例について詳細に説明する。
【００１０】
（表示装置の構成）
本開示の第１実施例に係る表示装置１００について、図１～図３を参照して説明する。表示装置１００は、車両（自動車、オートバイ、農業機械、建設機械等）に搭載され、車速等の情報を表示する計器装置として構成される。
（【００１１】以降は省略されています）
