公開番号2025150204
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050978
出願日2024-03-27
発明の名称ヘッドアップディスプレイ装置
出願人日本精機株式会社
代理人
主分類G02B 27/01 20060101AFI20251002BHJP(光学)
要約【課題】虚像と実像とを切り替える場合に、切り替えのトリガー条件の発生に先んじて事前に実像と虚像とを切り替えるヘッドアップディスプレイ装置を提供する。
【解決手段】所定のトリガー条件の発生により、表示像の虚像VIを視認させる虚像表示状態又は表示像の実像RIを視認させる実像表示状態の切り替えを実行可能なヘッドアップディスプレイ装置1であって、光源11が出射した光を透過させると共に表示像を表示する表示部12と、表示部12に表示された表示像を表す光をウィンドウシールドWSに向けて反射させる反射部13と、制御部15とを有し、制御部15は、トリガー条件の発生の予兆を検知する予兆検知処理と、予兆検知処理で予兆が検知されたときに、トリガー条件の発生に先んじて、虚像表示状態と実像表示状態との切り替えを行う切替処理とを実行する。
【選択図】図1
特許請求の範囲【請求項１】
搭乗者が着座する座席と透光部材とを備えた車両に設けられ、射出口から表示光を前記透光部材に向けて射出することで前記表示光が表す表示像を視認させる際、所定のトリガー条件の発生により、前記表示像の虚像を視認させる虚像表示状態又は前記表示像の実像を視認させる実像表示状態の切り替えを実行可能なヘッドアップディスプレイ装置であって、
表示素子を備え、光源が出射した光を透過させると共に前記表示像を表示する表示部と、
前記表示部に表示された前記表示像を表す光を前記透光部材に向けて反射させる反射部と、
制御部と、
を有し、
前記制御部は、
前記トリガー条件の発生の予兆を検知する予兆検知処理と、
前記予兆検知処理で前記予兆が検知されたときに、前記トリガー条件の発生に先んじて、前記虚像表示状態から前記実像表示状態への切り替え、若しくは、前記実像表示状態から前記虚像表示状態への切り替え、を行う切替処理と、
を実行することを特徴とするヘッドアップディスプレイ装置。
続きを表示（約 1,600 文字）【請求項２】
前記制御部は、前記切替処理において、
前記トリガー条件としての手動運転モードから自動運転モードへの移行の予兆の検知に基づき、前記虚像表示状態から前記実像表示状態への切り替えを行い、
前記トリガー条件としての自動運転モードから手動運転モードへの移行の予兆の検知に基づき、前記実像表示状態から前記虚像表示状態への切り替えを行う
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項３】
前記制御部は、前記切替処理において、
手動運転モード及び自動運転モードに対応して変化する、前記トリガー条件としての前記座席の状態変化の予兆の検知に基づき、前記虚像表示状態から前記実像表示状態への切り替え、若しくは、前記実像表示状態から前記虚像表示状態への切り替えを行う
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項４】
前記制御部は、更に、
前記車両の走行に関わる信号機の動作挙動を識別する信号識別処理を実行し、
前記切替処理において、
前記信号識別処理の識別結果に基づく、前記トリガー条件としての前記信号機の赤信号への移行の予兆の検知に応じて、前記虚像表示状態から前記実像表示状態への切り替えを行い、
前記信号識別処理の前記識別結果に基づく、前記トリガー条件としての前記信号機の青信号への移行の予兆の検知に応じて、前記実像表示状態から前記虚像表示状態への切り替えを行う
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項５】
前記制御部は、更に、
前記車両が走行する道路種別を識別する道路識別処理を実行し、
前記切替処理において、
前記トリガー条件としての高速道路への進入の予兆の検知に基づき、前記虚像表示状態から前記実像表示状態への切り替えを行い、
前記トリガー条件としての前記高速道路からの退出の予兆の検知に基づき、前記実像表示状態から前記虚像表示状態への切り替えを行う
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項６】
前記制御部は、前記切替処理において、
前記実像表示状態から前記虚像表示状態への切り替え時には、前記虚像の表示を開始して第１所定時間が経過した後、前記実像の表示を停止し、
前記虚像表示状態から前記実像表示状態への切り替え時には、前記実像の表示を開始して第２所定時間が経過した後、前記虚像の表示を停止する
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項７】
前記表示部及び前記反射部は、
前記搭乗者からの視野内における前記虚像の視認位置及び前記実像の視認位置が互いに重ならないように配置されている
ことを特徴とする請求項６記載のヘッドアップディスプレイ装置。
【請求項８】
前記制御部は、前記切替処理において、
前記実像表示状態から前記虚像表示状態への切り替え時には、前記実像の表示を停止して第３所定時間が経過した後、前記虚像の表示を開始し、
前記虚像表示状態から前記実像表示状態への切り替え時には、前記虚像の表示を停止して第４所定時間が経過した後、前記実像の表示を開始する
ことを特徴とする請求項１記載のヘッドアップディスプレイ装置。
【請求項９】
前記表示部及び前記反射部は、
前記搭乗者からの視野内における前記虚像の視認位置及び前記実像の視認位置が互いに重なるように配置されている
ことを特徴とする請求項８記載のヘッドアップディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、視認者に対して所望のタイミングで表示を行うヘッドアップディスプレイ装置に関するものである。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載のヘッドアップディスプレイ装置が知られている。このヘッドアップディスプレイ装置では、表示器からの光によりスクリーンに表示された表示像を透光部材へと反射させる構成において、結像光学系の光学焦点とスクリーンとの間の前後位置関係を変更することで、虚像が透光部材の外に視認される状態と、実像が透光部材の内側に視認される状態と、の表示切替を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－７００７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来のヘッドアップディスプレイ装置では、実像と虚像とを切り替える場合に、切り替えのタイミングが視認者の視線移動に適合せずに煩わしさを感じてしまうという問題があった。すなわち、実像と虚像とを切り替える場合には通常トリガーとなる条件があるが、視認者はこれらの像の切り替えに先んじて準備行動として視線のみを移す傾向にある。つまり、視認者の準備行動としての視線移動と像の切り替えのタイミングが合致せず、視認者に違和感を生じてしまうという問題があった。
【０００５】
そこで、本発明は、上記問題点に鑑みてなされたものであり、虚像と実像とを切り替える場合に、切り替えのトリガー条件の発生に先んじて事前に実像と虚像とを切り替えるヘッドアップディスプレイ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、搭乗者ＤＲが着座する座席と透光部材ＷＳとを備えた車両Ｃに設けられ、射出口１７から表示光Ｌを前記透光部材ＷＳに向けて射出することで前記表示光Ｌが表す表示像を視認させる際、所定のトリガー条件の発生により、前記表示像の虚像ＶＩを視認させる虚像ＶＩ表示状態又は前記表示像の実像ＲＩを視認させる実像ＲＩ表示状態の切り替えを実行可能なヘッドアップディスプレイ装置１であって、表示素子を備え、光源１１（１１ａ，１１ｂ）が出射した光を透過させると共に前記表示像を表示する表示部（１２ａ，１２ｂ）と、前記表示部（１２ａ，１２ｂ）に表示された前記表示像を表す光を前記透光部材ＷＳに向けて反射させる反射部１３と、制御部１５と、を有し、前記制御部１５は、前記トリガー条件の発生の予兆を検知する予兆検知処理Ｓ１と、前記予兆検知処理Ｓ１で前記予兆が検知されたときに、前記トリガー条件の発生に先んじて、前記虚像ＶＩ表示状態から前記実像ＲＩ表示状態への切り替え、若しくは、前記実像ＲＩ表示状態から前記虚像ＶＩ表示状態への切り替え、を行う切替処理Ｓ３，Ｓ４と、を実行することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、トリガー条件の発生により実像と虚像との間を切り替えるのではなく、トリガー条件の発生に先んじて事前に実像と虚像との間を切り替えることにより、搭乗者の視線を移すなどの準備行動に適合した最適な制御を行うことができる。また、搭乗者に準備行動自体を促すこともできる。
【図面の簡単な説明】
【０００８】

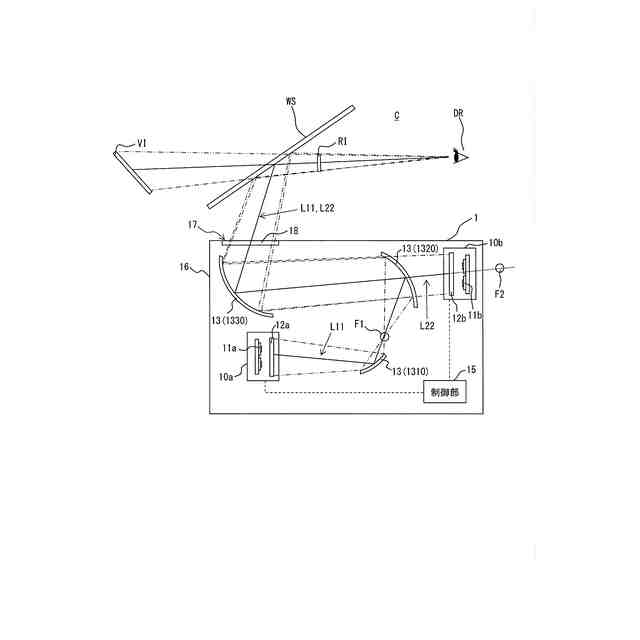

本発明の第１の実施形態に係るヘッドアップディスプレイ装置の構成を示す図。
本発明の第１の実施形態に係るヘッドアップディスプレイ装置における制御部の構成を示す機能ブロック図。
本発明の第１の実施形態に係るヘッドアップディスプレイ装置における切替処理部が実像と虚像との切り替えを同時に行う場合の、（Ａ）時間経過に対して自動運転モードと手動運転モードとの切り替え状態、（Ｂ）時間経過に対して虚像を表示する第２ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、（Ｃ）時間経過に対して実像を表示する第１ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態を示す図。

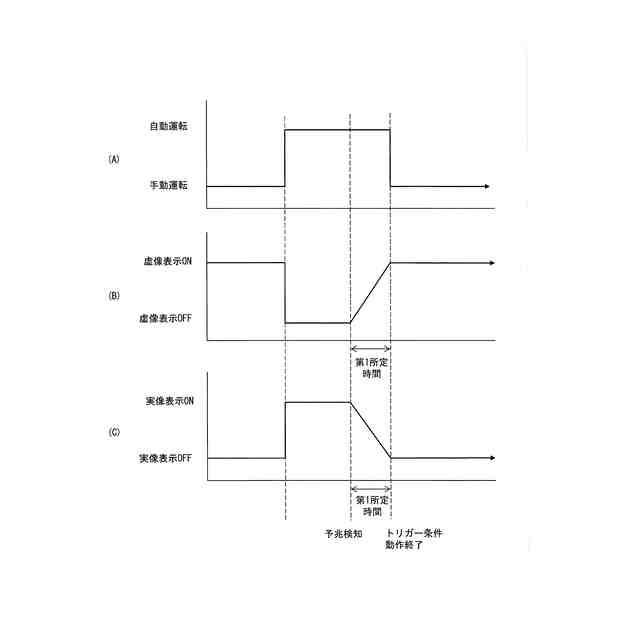

本発明の第１の実施形態に係るヘッドアップディスプレイ装置における切替処理部が実像と虚像との切り替えを所定時間掛けて行う場合の、（Ａ）時間経過に対して自動運転モードと手動運転モードとの切り替え状態、（Ｂ）時間経過に対して虚像を表示する第２ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、（Ｃ）時間経過に対して実像を表示する第１ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態を示す図。

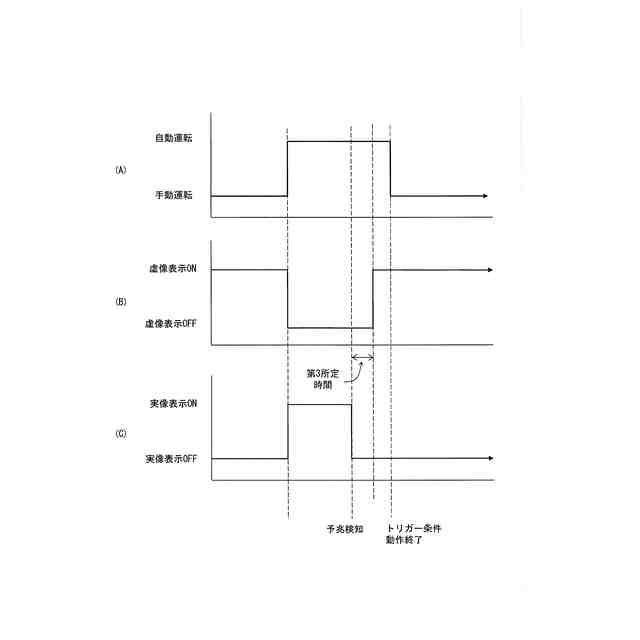

本発明の第１の実施形態に係るヘッドアップディスプレイ装置における切替処理部が実像と虚像との切り替えを異なるタイミングで行う場合の、（Ａ）時間経過に対して自動運転モードと手動運転モードとの切り替え状態、（Ｂ）時間経過に対して虚像を表示する第２ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、（Ｃ）時間経過に対して実像を表示する第１ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態を示す図。

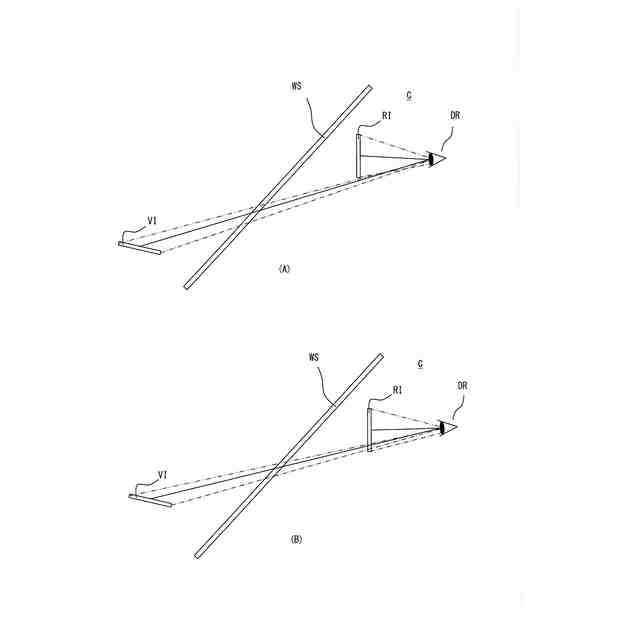

本発明の第１の実施形態に係るヘッドアップディスプレイ装置において、（Ａ）運転者から見て虚像と実像とが重ならない位置関係、（Ｂ）運転者から見て虚像と実像とが重なる位置関係、を示す図。

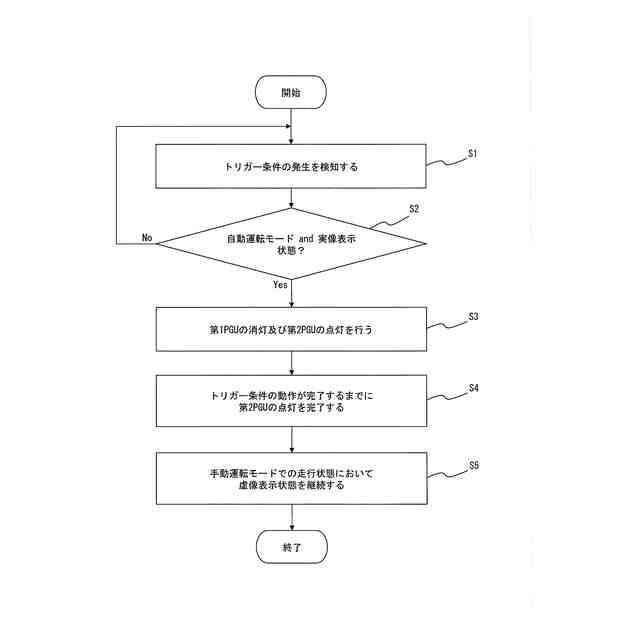

本発明の第１の実施形態に係るヘッドアップディスプレイ装置において、トリガー条件を検知した場合の制御部の動作を示すフローチャート。

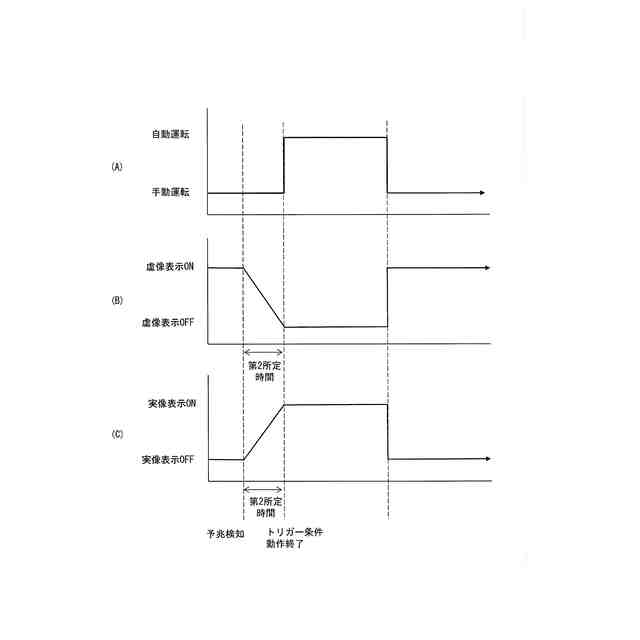

本発明の第１の実施形態に係るヘッドアップディスプレイ装置における切替処理部が実像と虚像との切り替えを所定時間掛けて行う場合の、（Ａ）時間経過に対して自動運転モードと手動運転モードとの切り替え状態、（Ｂ）時間経過に対して虚像を表示する第２ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、（Ｃ）時間経過に対して実像を表示する第１ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、を示す第２の図。

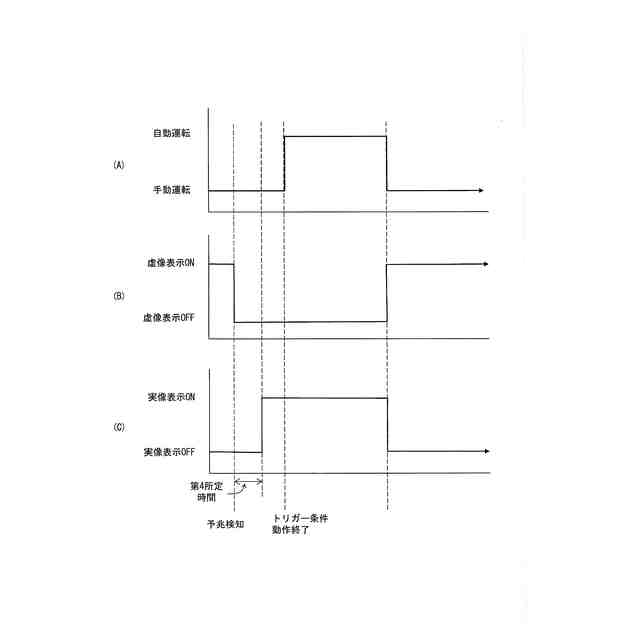

本発明の第１の実施形態に係るヘッドアップディスプレイ装置における切替処理部が実像と虚像との切り替えを異なるタイミングで行う場合の、（Ａ）時間経過に対して自動運転モードと手動運転モードとの切り替え状態、（Ｂ）時間経過に対して虚像を表示する第２ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、（Ｃ）時間経過に対して実像を表示する第１ＰＧＵのＯＮ／ＯＦＦ状態の切り替え状態、を示す第２の図。
本発明の第２の実施形態に係るヘッドアップディスプレイ装置において虚像を生成する場合の構成を示す図。
本発明の第２の実施形態に係るヘッドアップディスプレイ装置において実像を生成する場合の構成を示す図。
【発明を実施するための形態】
【０００９】
（本発明の第１の実施形態）
本実施形態に係るヘッドアップディスプレイ装置（以下、ＨＵＤ装置という）について、図１ないし図９を用いて説明する。図１は、本実施形態に係るＨＵＤ装置の構成を示す図である。
【００１０】
図１において、ＨＵＤ装置１は、例えば可視波長域の光を出す第１光源１１ａ、及び、当該第１光源１１ａが出射した光を透過させると共に、運転者ＤＲ（搭乗者）の前方に結像される表示像の実像ＲＩを表示する第１表示部１２ａを有する第１ＰＧＵ１０ａと、例えば可視波長域の光を出す第２光源１１ｂ、及び、当該第２光源１１ｂが出射した光を透過させると共に、運転者ＤＲの前方に結像される表示像の虚像ＶＩを表示する第２表示部１２ｂを有する第２ＰＧＵ１０ｂと、第１表示部１２ａに表示された表示像を表す第１表示光Ｌ１１や第２表示部１２ｂに表示された表示像を表す第２表示光Ｌ２２をウィンドウシールドＷＳ（透光部材）に向けて反射する反射部１３と、第１表示部１２ａ及び第２表示部１２ｂにおける表示内容の制御、及び、第１ＰＧＵ１０ａ及び第２ＰＧＵ１０ｂの切り替え制御等を行う制御部１５とを備え、これらが筐体１６に収容される。筐体１６には第１表示光Ｌ１１及び第２表示光Ｌ２２が射出される開口部１７（射出口）が設けられ、当該開口部１７には内部を保護するためのカバーガラス１８が配置される。運転者ＤＲは搭乗者の一例、ウィンドウシールドＷＳは投光部材の一例、開口部１７は射出口の一例である。
（【００１１】以降は省略されています）
