公開番号2025156560
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025133032,2021152442
出願日2025-08-08,2021-09-17
発明の名称ヘッドアップディスプレイ装置
出願人日本精機株式会社
代理人
主分類G02B 27/01 20060101AFI20251002BHJP(光学)
要約【課題】小型化を図ることができるヘッドアップディスプレイ装置を提供する。
【解決手段】ヘッドアップディスプレイ装置は、表示光Lをウインドシールドに投射することにより視点が可視領域内にある視認者に虚像を視認可能とする。ヘッドアップディスプレイ装置は、表示光Lを放射する表示部と、表示部から放射された表示光Lを反射する反射面11aを有する第1ミラー11と、を備える。表示光Lは高さ方向においてクロス点CP2,CP3で交差する。第1ミラー11の反射面11aの一部は、クロス点CP2,CP3を結ぶ線分を直径Dとした仮想球体内に含まれる。クロス点CP2は、高さ方向における可視領域の上端部の視点に対応する表示光Lが交差する点である。クロス点CP3は、高さ方向における可視領域の下端部の視点に対応する表示光Lが交差する点である。
【選択図】図6
特許請求の範囲【請求項１】
表示光を被投射部材に投射することにより視点が可視領域内にある視認者に虚像を視認可能とするヘッドアップディスプレイ装置であって、
前記表示光を放射する表示部と、
前記表示部から放射された前記表示光を反射する反射面を有する第１ミラーと
、を
備え、
前記表示光は特定方向において第１クロス点及び第２クロス点で交差し、
前記第１ミラーの前記反射面の少なくとも一部は、前記第１クロス点及び前記第２クロス点を結ぶ線分を直径とした仮想
球体
内に含まれ、
前記第１クロス点は、前記特定方向における前記可視領域の第１端部の視点に対応する前記表示光が交差する点であり、
前記第２クロス点は、前記特定方向における前記可視領域の前記第１端部とは反対側の第２端部の視点に対応する前記表示光が交差する点である、
ヘッドアップディスプレイ装置。
続きを表示（約 240 文字）【請求項２】
第１ミラーにて反射した前記表示光を前記被投射部材に向けて反射する第２ミラーを更に備え、
前記第１クロス点及び前記第２クロス点は、前記表示光の光路において、前記第１ミラーと前記第２ミラーの間に位置する、
請求項１に記載のヘッドアップディスプレイ装置。
【請求項３】
前記第１クロス点及び前記第２クロス点は、前記表示光の光路において、前記表示部と前記第１ミラーの間に位置する、
請求項１に記載のヘッドアップディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ヘッドアップディスプレイ装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、特許文献１に記載のヘッドアップディスプレイ装置は、表示光を放射する表示器と、この表示器で放射された表示光を反射する第１ミラーと、この第１ミラーで反射された表示光を反射する第２ミラーと、を備える。第１ミラーは、反射した表示光を第２ミラーに到達する前のクロス点で上下にクロスさせる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／１９８８２１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の構成においては、表示光の光路を妨げないように第１ミラー及び第２ミラー等の各種部材を配置する必要があり、ヘッドアップディスプレイ装置が大型化していた。
【０００５】
本開示は、上記実状を鑑みてなされたものであり、小型化を図ることができるヘッドアップディスプレイ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係るヘッドアップディスプレイ装置は、表示光を被投射部材に投射することにより視点が可視領域内にある視認者に虚像を視認可能とするヘッドアップディスプレイ装置であって、前記表示光を放射する表示部と、前記表示部から放射された前記表示光を反射する反射面を有する第１ミラーと
、を
備え、前記表示光は特定方向において第１クロス点及び第２クロス点で交差し、前記第１ミラーの前記反射面の少なくとも一部は、前記第１クロス点及び前記第２クロス点を結ぶ線分を直径とした仮想
球体
内に含まれ、前記第１クロス点は、前記特定方向における前記可視領域の第１端部の視点に対応する前記表示光が交差する点であり、前記第２クロス点は、前記特定方向における前記可視領域の前記第１端部とは反対側の第２端部の視点に対応する前記表示光が交差する点である。
【発明の効果】
【０００７】
本開示によれば、ヘッドアップディスプレイ装置において、小型化を図ることができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態に係る車両の概略図である。
本開示の一実施形態に係るヘッドアップディスプレイ装置の概略図である。

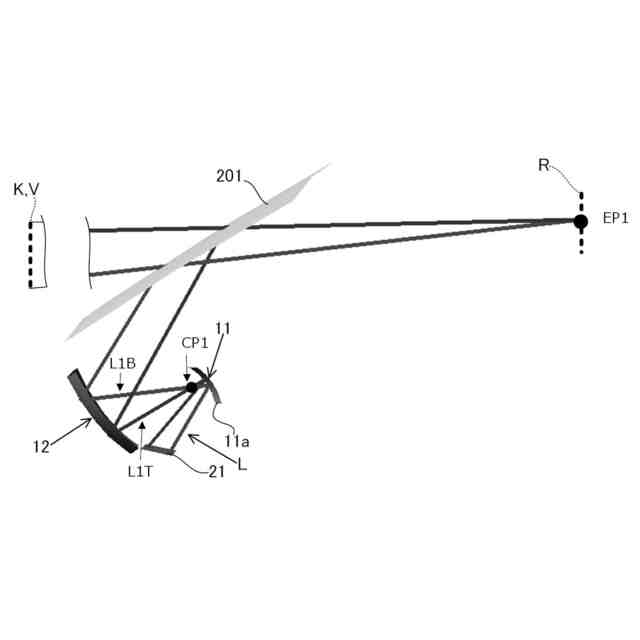

本開示の一実施形態に係る視点が可視領域の中央に位置するときのヘッドアップディスプレイ装置の概略図である。

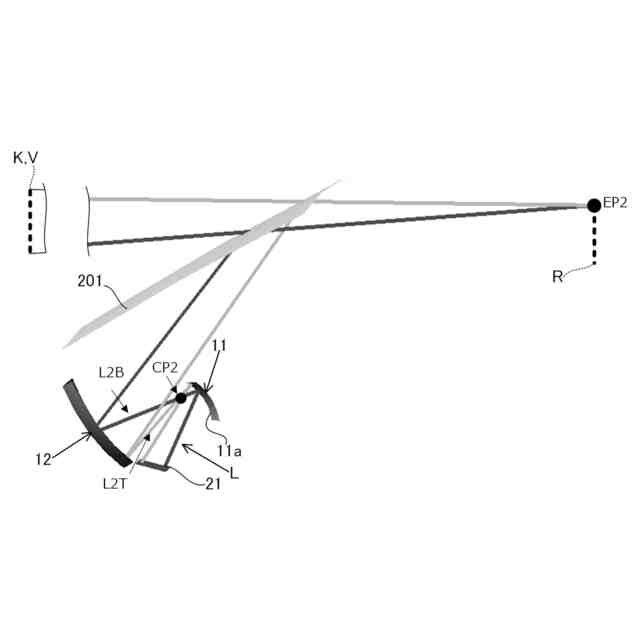

本開示の一実施形態に係る視点が可視領域の上端に位置するときのヘッドアップディスプレイ装置の概略図である。

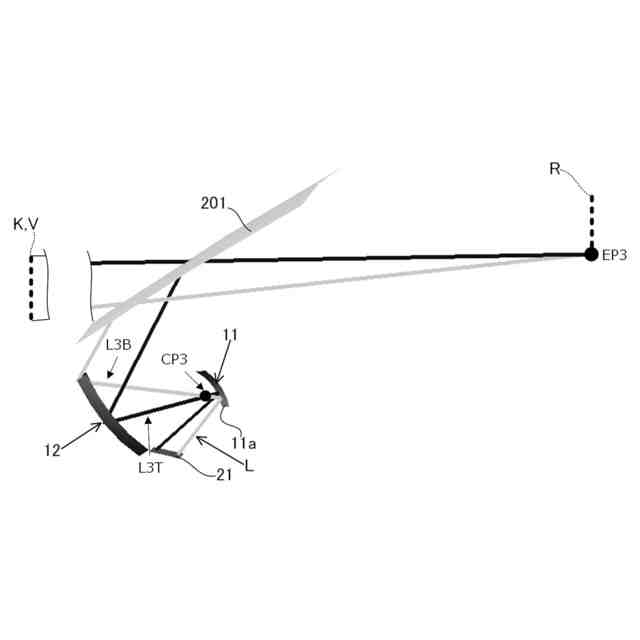

本開示の一実施形態に係る視点が可視領域の下端に位置するときのヘッドアップディスプレイ装置の概略図である。

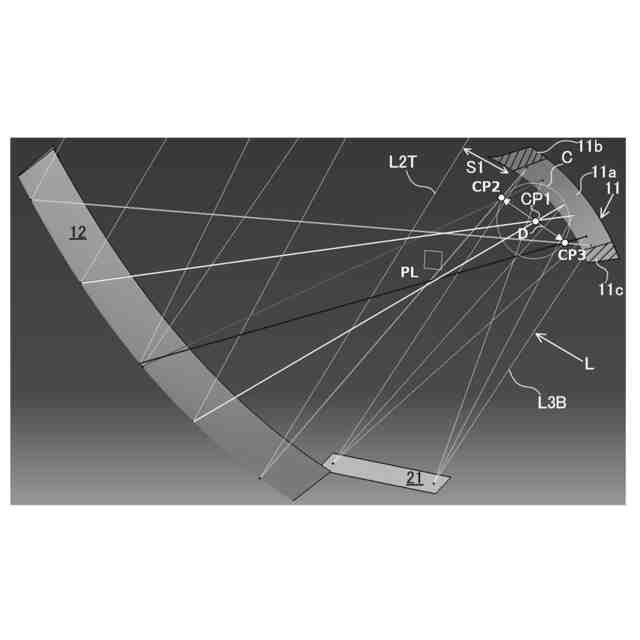

本開示の一実施形態に係る幅方向から見た表示光の光路を示す概略図である。
比較例に係る幅方向から見た表示光の光路を示す概略図である。
本開示の変形例に係る幅方向から見た表示光の光路を示す概略図である。
【発明を実施するための形態】
【０００９】
本開示に係るヘッドアップディスプレイ装置の一実施形態について、図面を参照して説明する。

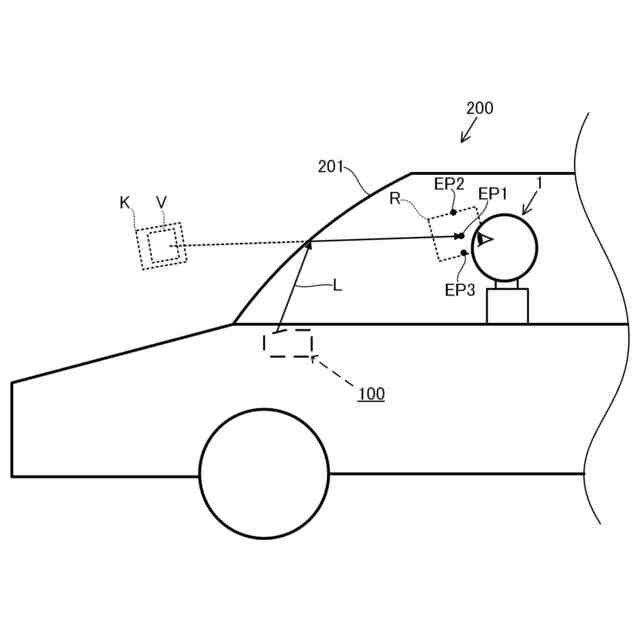

図１に示すように、ヘッドアップディスプレイ装置１００は、車両２００のダッシュボードに搭載されている。ヘッドアップディスプレイ装置１００は、表示光Ｌを被投射部材であるウインドシールド２０１に投射することにより車両情報を含む虚像Ｖを虚像表示エリアＫ内に視認者１（例えば、車両２００の運転者）により視認可能に表示する。視認者１の視点ＥＰ１，ＥＰ２，ＥＰ３が可視領域Ｒ内にあるときに、視認者１が虚像Ｖを視認可能となる。
【００１０】

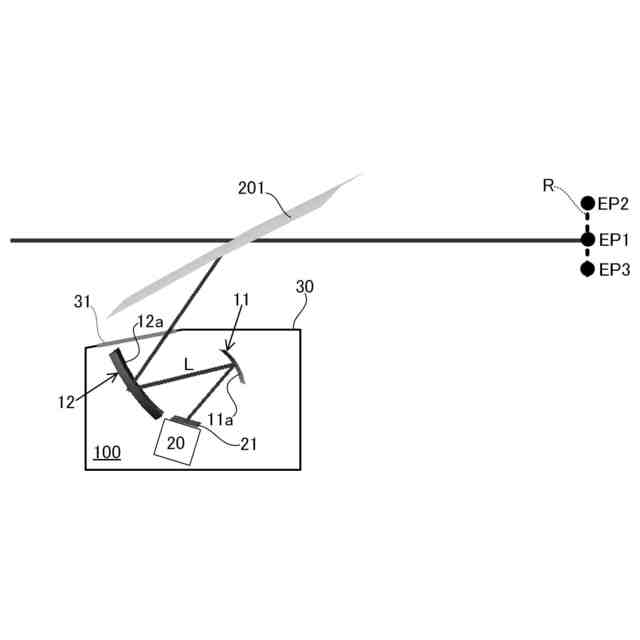

図２に示すように、ヘッドアップディスプレイ装置１００は、第１ミラー１１と、第２ミラー１２と、表示部２０と、ケース３０と、を備える。
ケース３０は遮光性の樹脂又は金属により箱状に形成されている。ケース３０内には第１ミラー１１、第２ミラー１２及び表示部２０が収容されている。ケース３０は、ケース３０の内部空間で生成される表示光Ｌをウインドシールド２０１に向けて透過する光透過性部材からなる窓部３１を備える。
（【００１１】以降は省略されています）
