公開番号2025163377
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066550
出願日2024-04-17
発明の名称車載表示装置
出願人日本精機株式会社
代理人
主分類B60K 35/40 20240101AFI20251022BHJP(車両一般)
要約【課題】フロントガラスの表示光を受ける領域の曇り止めを良好に行うことができる車載表示装置を提供する。
【解決手段】車載表示装置100は、車両1のダッシュボード2の中に位置し、画像を表す表示光Lを発する表示ユニットAと、表示ユニットAから発せられ、フロントガラス3に向かう表示光Lを通過させる筒状体20と、筒状体20の中の塵埃を含む空気を吸い込む吸引器70と、デフロスター50による風であるデフロスター風Dを除電する除電器60と、を備える。筒状体20は、デフロスター風Dを筒状体20の中に送る送風口21aと、筒状体20の中の空気を吸引器70へ通す吸引口22aと、を有する。
【選択図】図1
特許請求の範囲【請求項1】
車両のダッシュボードの中に位置し、画像を表す表示光を発する表示ユニットと、
前記表示ユニットから発せられ、前記車両のフロントガラスに向かう前記表示光を通過させる筒状体と、
前記筒状体の中の塵埃を含む空気を吸い込む吸引器と、
デフロスターによる風であるデフロスター風を除電する除電器と、を備え、
前記筒状体は、前記デフロスター風を前記筒状体の中に送る送風口と、前記筒状体の中の前記空気を前記吸引器へ通す吸引口と、を有する、
車載表示装置。
続きを表示(約 480 文字)【請求項2】
前記除電器は、前記表示ユニットにおける前記送風口の側に設けられている、
請求項1に記載の車載表示装置。
【請求項3】
前記除電器は、前記送風口から前記筒状体の中に送られる前記デフロスター風が当たる位置に設けられた除電用の電極を有する、
請求項1又は2に記載の車載表示装置。
【請求項4】
前記表示ユニットは、前記表示光を発する表示器と、前記表示器を覆うカバーガラスと、を有し、
前記カバーガラスは、前記送風口から前記筒状体の中へ送られた前記デフロスター風を受ける傾斜面を有し、前記傾斜面によって前記デフロスター風を前記フロントガラス及び前記吸引口に向けて案内する、
請求項1又は2に記載の車載表示装置。
【請求項5】
前記送風口から前記筒状体の中へ送られた前記デフロスター風を受ける傾斜面を有し、前記傾斜面によって前記デフロスター風を前記フロントガラス及び前記吸引口に向けて案内するガイド部をさらに備える、
請求項1又は2に記載の車載表示装置。

発明の詳細な説明【技術分野】
【0001】
本開示は、車載表示装置に関する。
続きを表示(約 1,200 文字)【背景技術】
【0002】
車載表示装置として、例えば特許文献1には、車両のダッシュボードの中に設けられ、車両のフロントガラスに向けて画像を表す表示光を発することで、運転者等のユーザに当該画像を視認させる装置が記載されている。
【先行技術文献】
【特許文献】
【0003】
特開平3-62085号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
この種の車載表示装置では、ダッシュボードにおいて、表示光が発せられる開口の位置を避けた位置に、デフロスターによる風をフロントガラスに送る送風口を設ける必要があった。しかしながら、この構造では、フロントガラスの表示光を受ける領域の曇り止めを充分に行うことができない虞がある。
【0005】
本開示は、上記実情に鑑みてなされたものであり、フロントガラスの表示光を受ける領域の曇り止めを良好に行うことができる車載表示装置を提供することを目的とする。
【課題を解決するための手段】
【0006】
上記目的を達成するため、本開示に係る車載表示装置は、
車両のダッシュボードの中に位置し、画像を表す表示光を発する表示ユニットと、
前記表示ユニットから発せられ、前記車両のフロントガラスに向かう前記表示光を通過させる筒状体と、
前記筒状体の中の塵埃を含む空気を吸い込む吸引器と、
デフロスターによる風であるデフロスター風を除電する除電器と、を備え、
前記筒状体は、前記デフロスター風を前記筒状体の中に送る送風口と、前記筒状体の中の前記空気を前記吸引器へ通す吸引口と、を有する。
【発明の効果】
【0007】
本開示によれば、フロントガラスの表示光を受ける領域の曇り止めを良好に行うことができる。
【図面の簡単な説明】
【0008】

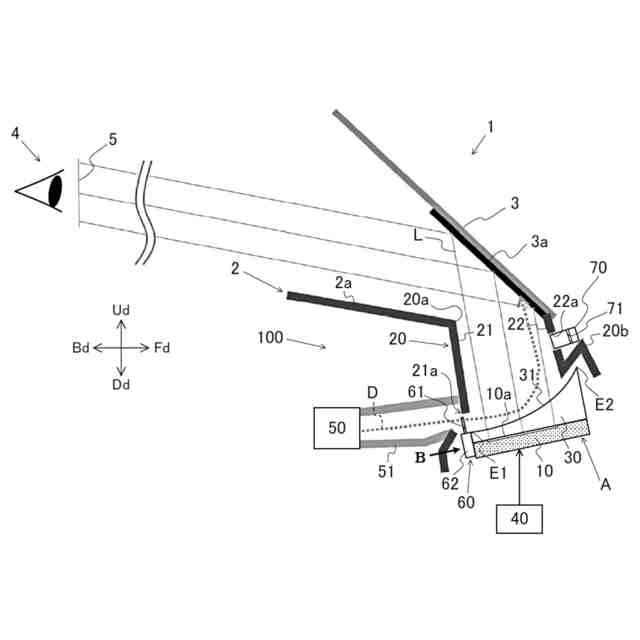

本開示の一実施形態に係る車載表示装置の車両への搭載態様を示す図。
同上実施形態に係る除電器を図1の矢視Bで見た図。

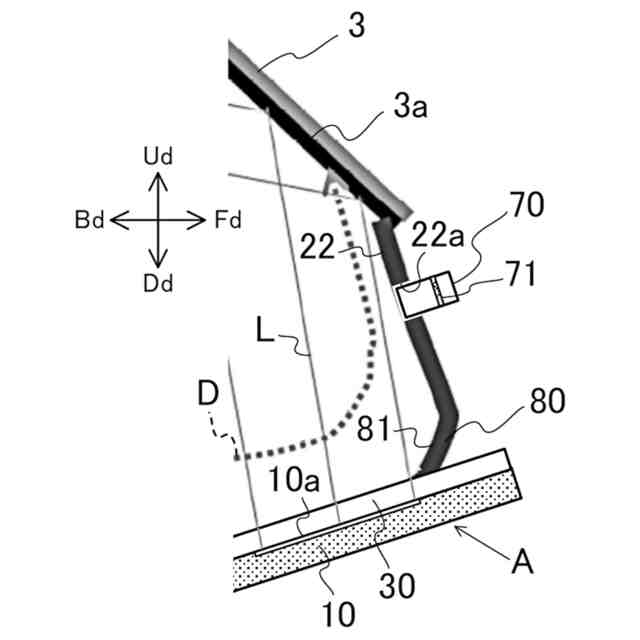

変形例1に係る車載表示装置が備えるガイド部を説明するための図。
変形例2に係る車載表示装置が備えるガイド部を説明するための図。
【発明を実施するための形態】
【0009】
本開示の一実施形態について図面を参照して説明する。
【0010】
本実施形態に係る車載表示装置100は、図1に示すように、車両1のダッシュボード2(インストルメントパネルを含む)に設けられ、車両1のフロントガラス3(ウインドシールド)の下端領域に設けられたセラミック形成部3aに向けて画像を表す光(以下、表示光L)を発する。
(【0011】以降は省略されています)
