公開番号2025167150
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071501
出願日2024-04-25
発明の名称重水素化アンモニアの製造設備および重水素化アンモニアの製造方法
出願人岩谷産業株式会社
代理人個人,個人
主分類C01C 1/04 20060101AFI20251030BHJP(無機化学)
要約【課題】重水素化合物のロスが少なく、効率よく重水素化アンモニアを製造することができる製造設備、および、重水素化アンモニアの製造方法を提供することである。
【解決手段】重水素化アンモニアの製造設備は、窒素と重水素とから重水素化アンモニアを生成させる重水素化アンモニア合成触媒を収容する反応器と、前記反応器から導出される反応混合物から重水素化アンモニア液体を分離する気液分離器と、前記反応器の入口側に接続する第1ラインと、前記反応器の出口側と前記気液分離器とに接続する第2ラインと、前記気液分離器の気体排出側と前記第1ラインとに接続する第3ラインと、前記第1ラインと前記第2ラインの間で熱交換を行う第1熱交換器と、前記第2ラインと前記第3ラインの間で熱交換を行う第2熱交換器と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
窒素（Ｎ
２
）と重水素（Ｄ
２
）とから重水素化アンモニア（ＮＤ
３
）を生成させる重水素化アンモニア合成触媒を収容する反応器と、
前記反応器から導出される反応混合物から重水素化アンモニア液体（ＬＮＤ
３
）を分離する気液分離器と、
前記反応器の入口側に接続する第１ラインと、
前記反応器の出口側と前記気液分離器とに接続する第２ラインと、
前記気液分離器の気体排出側と前記第１ラインとに接続する第３ラインと、
前記第１ラインと前記第２ラインの間で熱交換を行う第１熱交換器と、
前記第２ラインと前記第３ラインの間で熱交換を行う第２熱交換器と、
を備える、
重水素化アンモニアの製造設備。
続きを表示（約 1,600 文字）【請求項２】
前記第２ラインにおける前記第２熱交換器よりも下流側に、第３熱交換器を備える、
請求項１に記載の重水素化アンモニアの製造設備。
【請求項３】
前記第２ラインにおける前記第１熱交換器と前記第２熱交換器との間に、第４熱交換器を備える、
請求項２に記載の重水素化アンモニアの製造設備。
【請求項４】
前記第１ラインは、
前記第１熱交換器を構成する第１配管と、
前記第１配管と並行に設けられ、前記第１熱交換器を構成しない第１バイパス配管と、と含む、
請求項１または請求項２に記載の重水素化アンモニアの製造設備。
【請求項５】
前記第１ラインは、
前記第１ラインにおける前記第１熱交換器と前記反応器との間に、さらに、第５熱交換器を備え、
前記第５熱交換器を構成する第２配管と、
前記第２配管と並行に設けられ、前記第５熱交換器を構成しない第２バイパス配管と、と含む、
請求項１または請求項２に記載の重水素化アンモニアの製造設備。
【請求項６】
前記重水素化アンモニア合成触媒が水素原子を含まないルテニウム系触媒である、
請求項１または請求項２に記載の重水素化アンモニアの製造設備。
【請求項７】
窒素（Ｎ
２
）と重水素（Ｄ
２
）とから重水素化アンモニア（ＮＤ
３
）を生成させる重水素化アンモニア合成触媒を収容する反応器と、
気液分離器と、
前記反応器の入口側に接続する第１ラインと、
前記反応器の出口側と前記気液分離器とに接続する第２ラインと、
前記気液分離器の気体排出側と前記第１ラインとに接続する第３ラインと、
前記第１ラインと前記第２ラインの間で熱交換を行う第１熱交換器と、
前記第２ラインと前記第３ラインの間で熱交換を行う第２熱交換器と、
を備える、重水素化アンモニアの製造設備において実施される重水素化アンモニアの製造方法であって、
前記第１ラインを通じて、窒素ガスおよび重水素ガスを前記反応器に導入する導入工程と、前記反応器内において、３５０～４５０℃、１～１０ＭＰａの条件下で重水素化アンモニア合成触媒に窒素ガスおよび重水素ガスを接触させる重水素化アンモニア合成工程と、
前記第２ラインを通じて、前記反応器から排出された反応混合物を前記気液分離器に導入し、前記気液分離器において、重水素化アンモニア液体（ＬＮＤ
３
）を分離する重水素化アンモニア分離工程と、
前記第３ラインを通じて、前記気液分離器から排出された気液分離後の気体を前記第１ラインに導入する循環工程と、
を含み、
前記重水素化アンモニア分離工程において、前記反応混合物は、前記第２ラインにおいて重水素化アンモニアの沸点以下まで冷却される、
重水素化アンモニアの製造方法。
【請求項８】
前記重水素化アンモニアの製造設備において、
前記第１ラインは、
前記第１熱交換器を構成する第１配管と、前記第１配管と並行に設けられ、前記第１熱交換器を構成しない第１バイパス配管と、と含み、
前記第１ラインにおける前記第１熱交換器と前記反応器との間に、さらに、第５熱交換器を備え、
前記第５熱交換器を構成する第２配管と、前記第２配管と並行に設けられ、前記第５熱交換器を構成しない第２バイパス配管と、と含み、
前記導入工程において、窒素ガスおよび重水素ガスのうち一部が、前記第１バイパス配管および前記第２バイパス配管の一方または両方を経由して、前記反応器に導入される、
請求項７に記載の重水素化アンモニアの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、重水素化アンモニアの製造設備および重水素化アンモニアの製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
アンモニア（ＮＨ
３
）を構成する水素原子を重水素原子に代えた、重水素化アンモニア（ＮＤ
３
）が知られている。重水素化アンモニアの製造方法として、例えば特許文献１は、軽水素－重水素同位体交換反応を利用した重水素化アンモニアの製造方法を開示している。特許文献１は、アンモニアと重水素化溶媒とを反応容器内で混合して同位体交換反応を行い、次いで、重水素化アンモニアが溶解した重水素化溶媒にキャリアガスをバブリングすることによって重水素化アンモニアをガスとして取り出すことを開示している。
【０００３】
特許文献２は、重水素化アンモニアの製造装置であって、反応容器と、反応容器から導出される粗重水素化アンモニアガスを重水素化アンモニアガスと溶媒成分とに分離する分離膜を有する溶媒分離モジュールと、溶媒分離モジュールから導出される重水素化アンモニアガス中に含まれる溶媒成分を除去する吸着剤を有する溶媒除去カラムと、を備える製造装置を開示している。特許文献２の製造装置における反応容器は、アンモニアと重水素化溶媒とを混合して軽水素－重水素同位体交換反応を行う反応容器である。
【０００４】
特許文献３は、アンモニア（ＮＨ
３
）合成システムであって、アンモニア合成塔と、アンモニア合成塔からつながる排出ラインと、排出ラインに介装される水冷式または空冷式の冷却器と、冷却後の合成ガスからアンモニアガスと液体アンモニアとを分離する気液分離装置と、気液分離装置で分離されたアンモニアガスを含む原料ガスを、戻り原料ガスとしてアンモニア合成塔に戻す原料戻しラインと、を備えるシステムが開示されている。特許文献３に開示されたアンモニア合成塔は、ルテニウム系触媒を収容し、水素および窒素からアンモニアを合成する。特許文献３のアンモニア合成システムは、従来、チラー冷媒を用いて冷却が行われていたところ、チラー冷媒を用いず、合成ガスの冷却温度を３０～５０℃までとする。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－８９５０１号公報
特開２０２３－１７７９１６号公報
特開２０１６－５６０３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
重水素化アンモニアの原料である重水素化合物は、供給量に限りがあり、高価である。このことから、より効率よく、原料のロスが少ない重水素化アンモニアの製造設備および重水素化アンモニアの製造方法が望まれている。この現状に鑑み、本開示の目的の一つは、重水素化合物のロスが少なく、効率よく重水素化アンモニアを製造することができる製造設備を提供することである。また、本開示の目的の一つは、重水素化合物のロスが少なく、効率よく重水素化アンモニアを製造することができる製造方法を提供することである。
【課題を解決するための手段】
【０００７】
本開示にかかる重水素化アンモニアの製造設備は、窒素（Ｎ
２
）と重水素（Ｄ
２
）とから重水素化アンモニア（ＮＤ
３
）を生成させる重水素化アンモニア合成触媒を収容する反応器と、前記反応器から導出される反応混合物から重水素化アンモニア液体（ＬＮＤ
３
）を分離する気液分離器と、前記反応器の入口側に接続する第１ラインと、前記反応器の出口側と前記気液分離器とに接続する第２ラインと、前記気液分離器の気体排出側と前記第１ラインとに接続する第３ラインと、前記第１ラインと前記第２ラインの間で熱交換を行う第１熱交換器と、前記第２ラインと前記第３ラインの間で熱交換を行う第２熱交換器と、を備える。
【０００８】
本開示にかかる重水素化アンモニアの製造方法は、前記製造設備において実施される重水素化アンモニアの製造方法である。本開示にかかる重水素化アンモニアの製造方法は、前記第１ラインを通じて、窒素ガスおよび重水素ガスを前記反応器に導入する導入工程と、前記反応器内において、３５０～４５０℃、１～１０ＭＰａの条件下で重水素化アンモニア合成触媒に窒素ガスおよび重水素ガスを接触させる重水素化アンモニア合成工程と、前記第２ラインを通じて、前記反応器から排出された反応混合物を前記気液分離器に導入し、前記気液分離器において、重水素化アンモニア液体（ＬＮＤ
３
）を分離する重水素化アンモニア分離工程と、前記第３ラインを通じて、前記気液分離器から排出された分離後気体を前記第１ラインに導入する循環工程と、を含む。前記重水素化アンモニア分離工程において、前記反応混合物は、前記第２ラインにおいて重水素化アンモニアの沸点以下まで冷却される。
【発明の効果】
【０００９】
本開示にかかる製造設備によれば、重水素化合物のロスが少なく、効率よく重水素化アンモニアを製造することができる製造設備が提供される。また、本開示にかかる製造方法は、重水素化合物のロスが少なく、効率よく重水素化アンモニアを製造することができる製造方法が提供される。
【図面の簡単な説明】
【００１０】

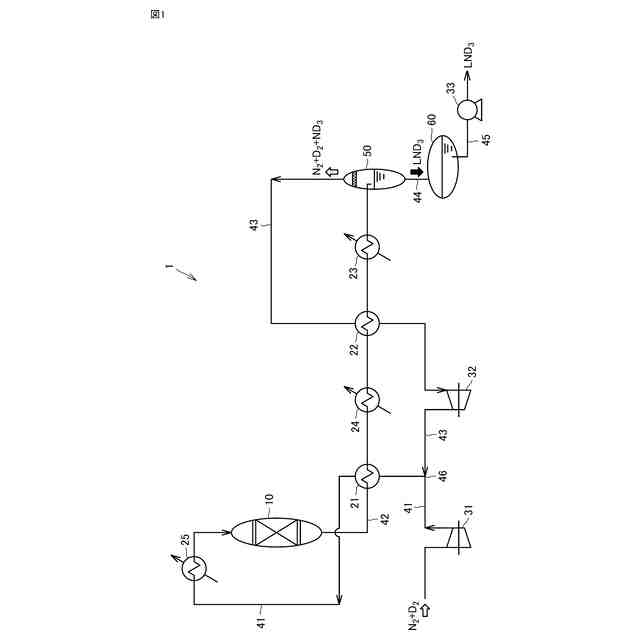

図１は、本開示にかかる実施の形態である重水素化アンモニアの製造設備の構成を示す説明図である。

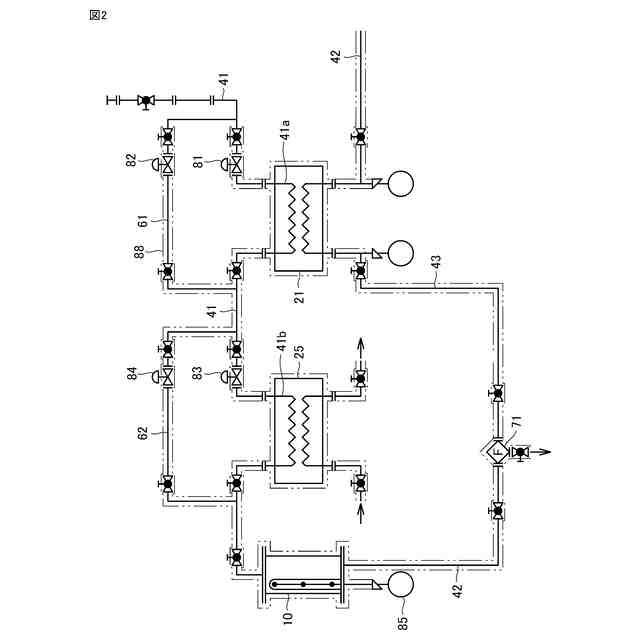

図２は、本開示にかかる実施の形態である重水素化アンモニアの製造設備の構成の一部を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
