公開番号2025167632
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072455
出願日2024-04-26
発明の名称液化水素の供給設備および液化水素の供給方法
出願人岩谷産業株式会社
代理人個人,個人
主分類F17C 6/00 20060101AFI20251030BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】車両等に備えられた液化水素タンクに迅速に液化水素を供給できる液化水素供給設備、および、液化水素の供給方法を提供する。
【解決手段】液化水素の供給設備1は、液化水素を貯蔵可能な貯蔵タンク10と、前記貯蔵タンク10と接続されたディスペンサ31と、前記貯蔵タンク10と前記ディスペンサ31との間を接続する共通ライン41と、前記ディスペンサ31に接続され、液化水素供給対象に接続可能なカプラ52を有する充填ライン42と、を備える。前記共通ライン42は、前記共通ライン41を流通する流体の流量、密度または温度を計測する第1計測器と、前記第1計測器よりも下流に備えられた第1ベントライン46と、を備える。前記ディスペンサ31は、前記ディスペンサ31を流通する流体の流量および密度を計測する第2計測器を備える。
【選択図】図1
特許請求の範囲【請求項１】
液化水素を貯蔵可能な貯蔵タンクと、
前記貯蔵タンクと接続されたディスペンサと、
前記貯蔵タンクと前記ディスペンサとの間を接続する共通ラインと、
前記ディスペンサに接続され、液化水素供給対象に接続可能なカプラを有する充填ライン
と、を備え、
前記共通ラインは、
前記共通ラインを流通する流体の流量、密度または温度を計測する第１計測器と、
前記第１計測器よりも下流に備えられた第１ベントラインと、を備え、
前記ディスペンサは、前記ディスペンサを流通する流体の流量および密度を計測する第２計測器を備え、
前記充填ラインは、
前記充填ラインを通じて液化水素を前記液化水素供給対象に供給可能である開状態と前記ディスペンサと前記液化水素供給対象との間が遮断された状態である閉状態とを切り換え可能である第１開閉弁と、
第２ベントラインと、
前記第２ベントラインの開閉を切り換え可能である第２開閉弁と、
を有する、
液化水素の供給設備。
続きを表示（約 1,800 文字）【請求項２】
さらに、前記液化水素供給対象に接続可能なカプラを有する回収ラインを備え、
前記回収ラインは、前記回収ラインを流通する流体の流量を計測する第３計測器を備える、
請求項１に記載の液化水素の供給設備。
【請求項３】
前記第２計測器がコリオリ流量計である、
請求項１または請求項２に記載の液化水素の供給設備。
【請求項４】
さらに制御部を備え、
前記制御部は、前記第１計測器または前記第２計測器の計測値に基づいて、前記第１開閉弁および前記第２開閉弁の開閉を指示する信号を発出する、
請求項１または請求項２に記載の液化水素の供給設備。
【請求項５】
前記ディスペンサを複数備え、
前記共通ラインは、前記共通ラインにおける前記第１ベントラインの接続位置よりも下流に、複数の前記ディスペンサのそれぞれに分岐する分岐部を有する、
請求項１または請求項２に記載の液化水素の供給設備。
【請求項６】
液化水素の供給設備において実施される液化水素の供給方法であって、
液化水素を貯蔵可能な貯蔵タンクと、
前記貯蔵タンクと接続されたディスペンサと、
前記貯蔵タンクと前記ディスペンサとの間を接続する共通ラインと、
前記ディスペンサに接続され、液化水素供給対象に接続可能なカプラを有する充填ライン
と、を備え、
前記共通ラインは、
前記共通ラインを流通する流体の流量、密度または温度を計測する第１計測器と、
前記第１計測器よりも下流に備えられた第１ベントラインと、を備え、
前記ディスペンサは、
前記ディスペンサを流通する流体の流量および密度を計測する第２計測器を備え、
前記供給方法は、
前記共通ラインを冷却する共通ライン冷却工程と、
前記充填ラインを冷却する充填ライン冷却工程と、
前記液化水素供給対象に液化水素を供給する充填工程と、を含み、
前記充填ライン冷却工程と前記充填工程との切り換えは、前記第１計測器および前記第２計測器の計測値に基いて行われる、
液化水素の供給方法。
【請求項７】
前記充填ラインは、
前記充填ラインを通じて液化水素を前記液化水素供給対象に供給可能である開状態と、前記ディスペンサと前記液化水素供給対象との間が遮断された状態である閉状態を切り換え可能である第１開閉弁と、
第２ベントラインと、
前記第２ベントラインの開閉を切り換え可能である第２開閉弁と、
を有し、
前記充填ライン冷却工程と前記充填工程との切り換えは、前記第１計測器および前記第２計測器の計測値に基いて、前記第１開閉弁を閉から開へ、かつ、前記第２開閉弁を開から閉に切り替えるステップである、
請求項６に記載の液化水素の供給方法。
【請求項８】
前記共通ラインは、
前記共通ラインを通じて液化水素を前記充填ラインに供給可能である開状態と、前記共通ラインと前記ディスペンサとの間が遮断された状態である閉状態を切り換え可能である第３開閉弁と、
前記第１ベントラインと、
前記第１ベントラインの開閉を切り換え可能である第４開閉弁と、
を有し、
前記共通ライン冷却工程と前記充填ライン冷却工程との切り換えは、前記第１計測器の計測値に基いて、前記第３開閉弁を閉から開へ、かつ、前記第４開閉弁を開から閉に切り替えるステップである、
請求項６または請求項７に記載の液化水素の供給方法。
【請求項９】
前記液化水素の供給設備は、さらに、前記液化水素供給対象に接続可能なカプラを有する回収ラインを備え、
前記回収ラインは、前記回収ラインを流通する流体の流量を計測する第３計測器を備え、
前記第２計測器で計測された流体の流量と前記第３計測器で計測された流体の流量との比較から、前記液化水素供給対象に供給された液化水素の量を算出する工程を含む
請求項６または請求項７に記載の液化水素の供給方法。
【請求項１０】
前記共通ライン冷却工程および前記充填ライン冷却工程が同時に実行される、
請求項６または請求項７に記載の液化水素の供給方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液化水素の供給設備および液化水素の供給方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
水素自動車の燃料タンクに液化水素を充填する方法、そのための装置が知られている。特許文献１には、液化水素の貯蔵タンクと、水素自動車の燃料タンクに液化水素を供給するためのディスペンサとの間に液化水素を一時的に貯留するバンクを備える液化水素供給装置が開示されている。ディスペンサには、バンクから水素自動車の燃料タンクに供給される液化水素の量を計測する液体積算流量計と、燃料タンクから回収されたガスの量を計測する気体積算流量計と、が備えられる。液体積算流量計によって求められた液化水素の供給量と、気体積算流量計によって求められた回収水素ガスの量とから、燃料タンクに充填された液化水素の充填量が求められる。
【０００３】
特許文献２は、ＬＮＧを燃料とする車両のタンクにＬＮＧを供給するためのガス充填装置を開示している。特許文献２のガス充填装置は、ＬＮＧを貯留するタンクと充填装置の配管との間に循環路を形成し、ＬＮＧ充填を行わない時間帯に配管内にＬＮＧを循環させて予冷を行う。この予冷の動作の制御は、配管に介装された流量計によって流体の密度を計測することによって行われることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－７１２６６号公報
特開２０１６－２２０４２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
燃料ステーションにおける車両への燃料供給は、迅速に行われることが望ましい。燃料が液化水素である場合でも同様である。本開示の目的の一つは、車両等に備えられた液化水素タンクに迅速に液化水素を供給できる液化水素の供給設備、および、液化水素の供給方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示にかかる液化水素の供給設備は、液化水素を貯蔵可能な貯蔵タンクと、前記貯蔵タンクと接続されたディスペンサと、前記貯蔵タンクと前記ディスペンサとの間を接続する共通ラインと、前記ディスペンサに接続され、液化水素供給対象に接続可能なカプラを有する充填ラインと、を備える。前記共通ラインは、前記共通ラインを流通する流体の流量、密度または温度を計測する第１計測器と、前記第１計測器よりも下流に備えられた第１ベントラインと、を備える。前記ディスペンサは、前記ディスペンサを流通する流体の流量および密度を計測する第２計測器を備える。前記充填ラインは、前記充填ラインを通じて液化水素を前記液化水素供給対象に供給可能である開状態と前記ディスペンサと前記液化水素供給対象との間が遮断された状態である閉状態とを切り換え可能である第１開閉弁と、第２ベントラインと、前記第２ベントラインの開閉を切り換え可能である第２開閉弁と、を有する。
【０００７】
本開示にかかる液化水素の供給方法は、液化水素の供給設備において実施される方法である。前記供給設備は、液化水素を貯蔵可能な貯蔵タンクと、前記貯蔵タンクと接続されたディスペンサと、前記貯蔵タンクと前記ディスペンサとの間を接続する共通ラインと、
前記ディスペンサに接続され、液化水素供給対象に接続可能なカプラを有する充填ライン
と、を備える。前記共通ラインは、前記共通ラインを流通する流体の流量、密度または温度を計測する第１計測器と、前記第１計測器よりも下流に備えられた第１ベントラインと、を備える。前記ディスペンサは、前記ディスペンサを流通する流体の流量および密度を計測する第２計測器を備える。前記供給方法は、前記共通ラインを冷却する共通ライン冷却工程と、前記充填ラインを冷却する充填ライン冷却工程と、前記液化水素供給対象に液化水素を供給する充填工程と、を含む。前記充填ライン冷却工程と前記充填工程との切り換えは、前記第１計測器および前記第２計測器の計測値に基づいて行われる。
【発明の効果】
【０００８】
本開示にかかる液化水素の供給設備によれば、車両等に備えられた液化水素タンクに迅速に液化水素を供給できる。本開示にかかる液化水素の供給方法によれば、車両等に備えられた液化水素タンクに迅速に液化水素を供給できる。
【図面の簡単な説明】
【０００９】
図１は、本開示にかかる液化水素の供給設備の構成を示す説明図である。

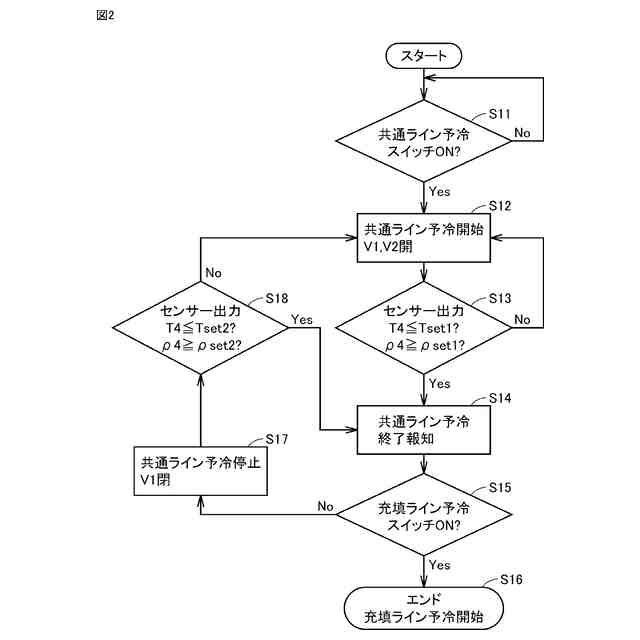

図２は、本開示にかかる液化水素の供給方法における、共通ライン冷却工程のフローである。

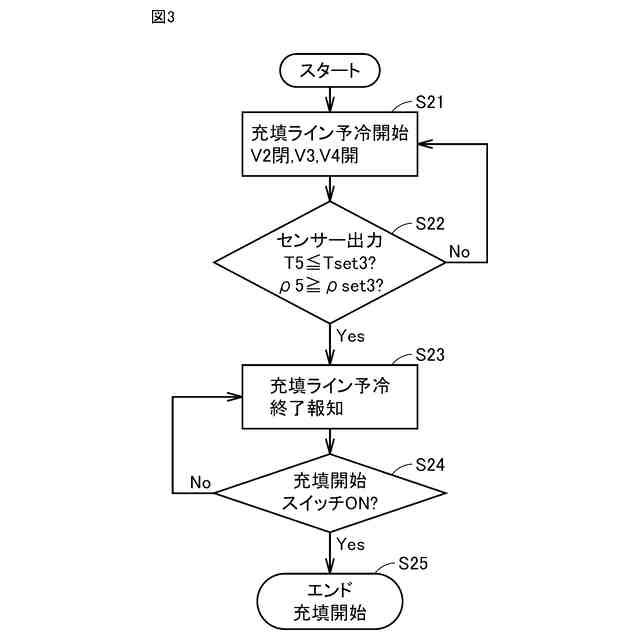

図３は、本開示にかかる液化水素の供給方法における、充填ライン冷却工程のフローである。
図４は、本開示にかかる液化水素の供給方法における、充填工程のフローである。
【発明を実施するための形態】
【００１０】
［実施の形態の概要］
初めに、本開示にかかる液化水素の供給設備および供給方法の概要を列挙して説明する。
本開示にかかる液化水素の供給設備は、液化水素を貯蔵可能な貯蔵タンクと、前記貯蔵タンクと接続されたディスペンサと、前記貯蔵タンクと前記ディスペンサとの間を接続する共通ラインと、前記ディスペンサに接続され、液化水素供給対象に接続可能なカプラを有する充填ラインと、を備える。前記共通ラインは、前記共通ラインを流通する流体の流量、密度または温度を計測する第１計測器と、前記第１計測器よりも下流に備えられた第１ベントラインと、を備える。前記ディスペンサは、前記ディスペンサを流通する流体の流量および密度を計測する第２計測器を備える。前記充填ラインは、前記充填ラインを通じて液化水素を前記液化水素供給対象に供給可能である開状態と前記ディスペンサと前記液化水素供給対象との間が遮断された状態である閉状態とを切り換え可能である第１開閉弁と、第２ベントラインと、前記第２ベントラインの開閉を切り換え可能である第２開閉弁と、を有する。
（【００１１】以降は省略されています）
