公開番号2024167459
公報種別公開特許公報(A)
公開日2024-12-04
出願番号2023083557
出願日2023-05-22
発明の名称光源
出願人シャープ株式会社
代理人個人,個人
主分類F21S 2/00 20160101AFI20241127BHJP(照明)
要約【課題】発光ダイオードを備え360°均一配光の配光特性に近い配光特性を有する光源を提供する。
【解決手段】光源は、長軸方向及び短軸方向を有する扁平円筒状の形状を有し、光拡散材料からなり、内部空間が形成されたカバーと、前記内部空間に収容され、互いに反対の側にある第1の主面及び第2の主面を有する基板と、前記内部空間に収容され、前記第1の主面上に配置され、前記長軸方向に伸びる第1の光軸を有する第1の発光ダイオードと、前記内部空間に収容され、前記第2の主面上に配置され、前記長軸方向に伸びる第2の光軸を有する第2の発光ダイオードと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
長軸方向及び短軸方向を有する扁平円筒状の形状を有し、光拡散材料からなり、内部空間が形成されたカバーと、
前記内部空間に収容され、互いに反対の側にある第１の主面及び第２の主面を有する基板と、
前記内部空間に収容され、前記第１の主面上に配置され、前記長軸方向に伸びる第１の光軸を有する第１の発光ダイオードと、
前記内部空間に収容され、前記第２の主面上に配置され、前記長軸方向に伸びる第２の光軸を有する第２の発光ダイオードと、
を備える光源。
続きを表示（約 330 文字）【請求項２】
前記短軸方向についての前記カバーのサイズに対する前記長軸方向についての前記カバーのサイズの比は、１．４０以上１．６５以下である
請求項１に記載の光源。
【請求項３】
前記カバーは、０．５ｍｍ以上１．０ｍｍ以下の厚さを有する筒壁を備える
請求項１又は２に記載の光源。
【請求項４】
前記カバーは、中心軸を有し、
前記基板は、前記中心軸上に配置され、前記中心軸と平行をなす長手方向及び前記中心軸と垂直をなす短手方向を有する平面形状を有する
請求項１又は２に記載の光源。
【請求項５】
前記光拡散材料は、乳白樹脂である
請求項１又は２に記載の光源。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光源に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、ＬＥＤランプを開示する。特許文献１は、当該ＬＥＤランプ内部の支持板の両面にＬＥＤを設置することにより、蛍光灯と同様に直管の長手方向中心軸に対してほぼ３６０度全面の発光が得られることを開示する（段落００２６）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１２６９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したように、特許文献１は、直管の長手方向中心軸に対してほぼ３６０度全面の発光が得られることを開示する。しかし、実際には、特許文献１に開示されたＬＥＤランプにおいては、当該ＬＥＤランプ内部の支持板の両面と平行をなす方向に発せられる光が、当該両面と垂直をなす方向に発せられる光より弱くなる。このため、当該ＬＥＤランプは、３６０°均一配光の配光特性に近い配光特性を有しない。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、発光ダイオードを備え３６０°均一配光の配光特性に近い配光特性を有する光源を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の光源は、長軸方向及び短軸方向を有する扁平円筒状の形状を有し、光拡散材料からなり、内部空間が形成されたカバーと、前記内部空間に収容され、互いに反対の側にある第１の主面及び第２の主面を有する基板と、前記内部空間に収容され、前記第１の主面上に配置され、前記長軸方向に伸びる第１の光軸を有する第１の発光ダイオードと、前記内部空間に収容され、前記第２の主面上に配置され、前記長軸方向に伸びる第２の光軸を有する第２の発光ダイオードと、を備える。
【図面の簡単な説明】
【０００７】

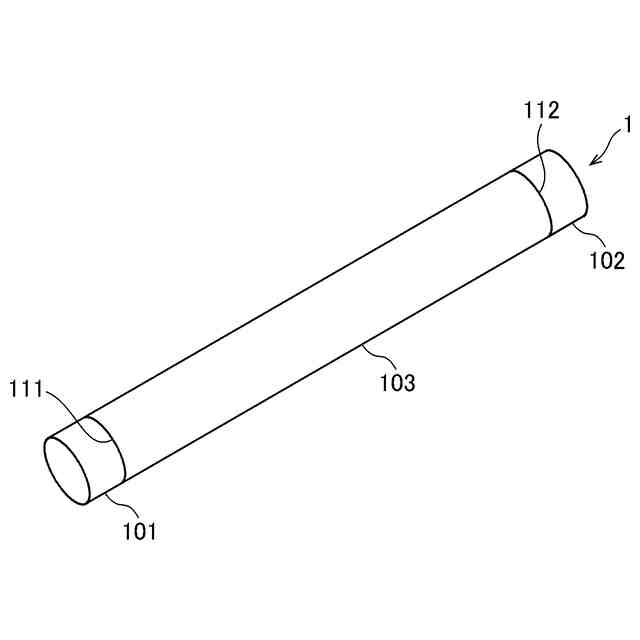

第１実施形態の光源を模式的に図示する斜視図である。

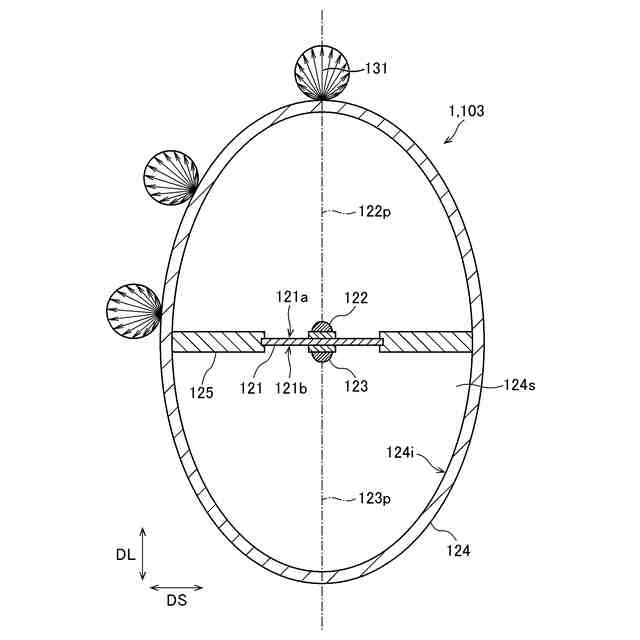

第１実施形態の光源を模式的に図示する断面図である。
第１実施形態の光源においてカバーの乳白度を低くし短軸方向についての当該カバーのサイズに対する長軸方向についての当該カバーのサイズの比を１．４１，１．４９，１．５７，１．６５及び１．７０とした場合の当該光源の配光曲線図、長軸方向の最大輝度及び短軸方向の最大輝度の計算結果を示す図である。
第１実施形態の光源に備えられるカバーの乳白度を高くし短軸方向についての当該カバーのサイズに対する長軸方向についての当該カバーのサイズの比を１．２０，１．３０，１．４０，１．５２及び１．６４とした場合の当該光源の配光曲線図、長軸方向の最大輝度及び短軸方向の最大輝度の計算結果を示す図である。

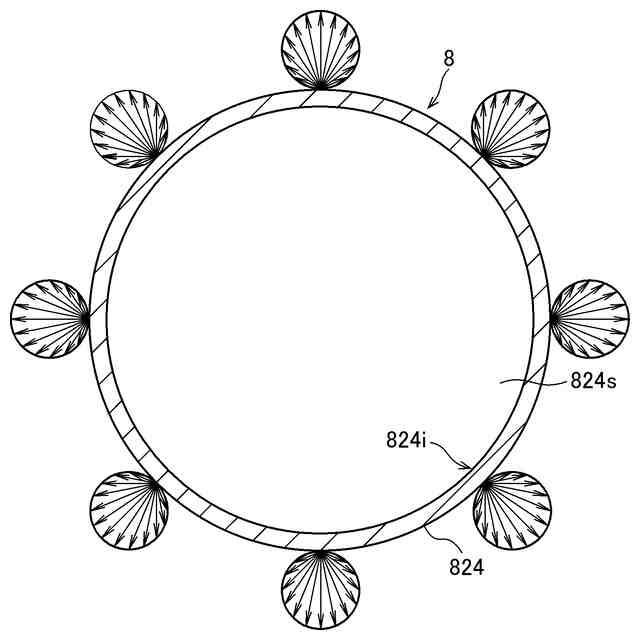

第１参考例の蛍光灯ランプを模式的に図示する断面図である。
第１参考例の蛍光灯ランプの配光特性を示す配光曲線図である。

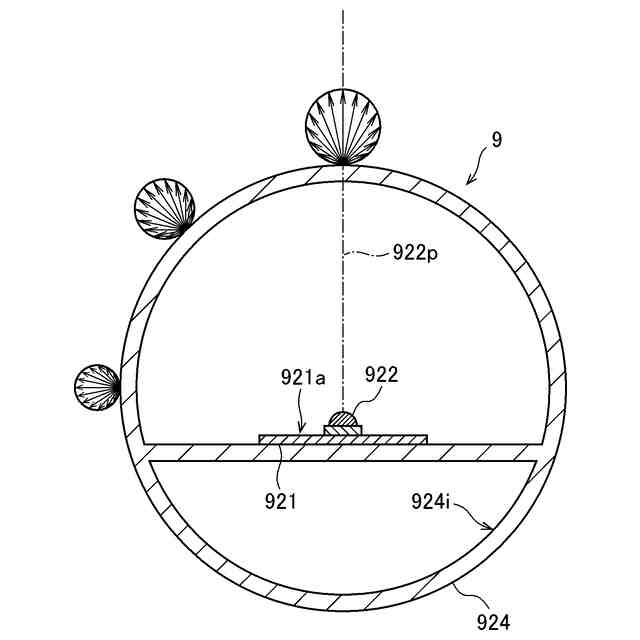

第２参考例のＬＥＤランプを模式的に図示する断面図である。

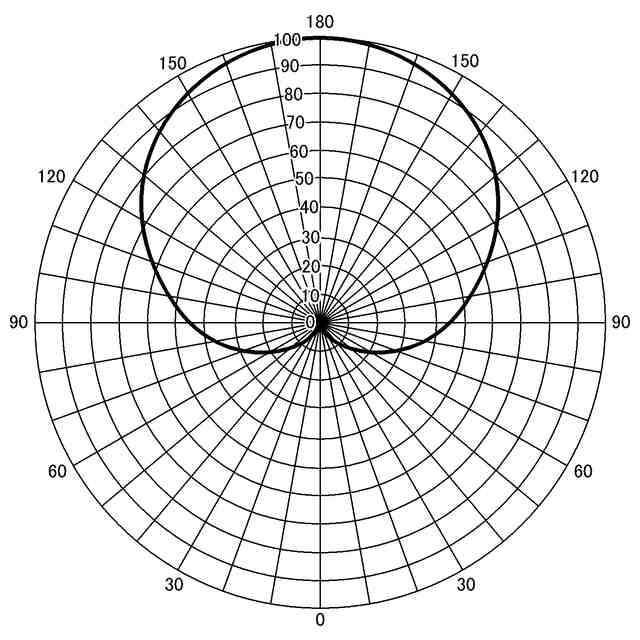

第２参考例のＬＥＤランプの配光特性を示す配光曲線図である。

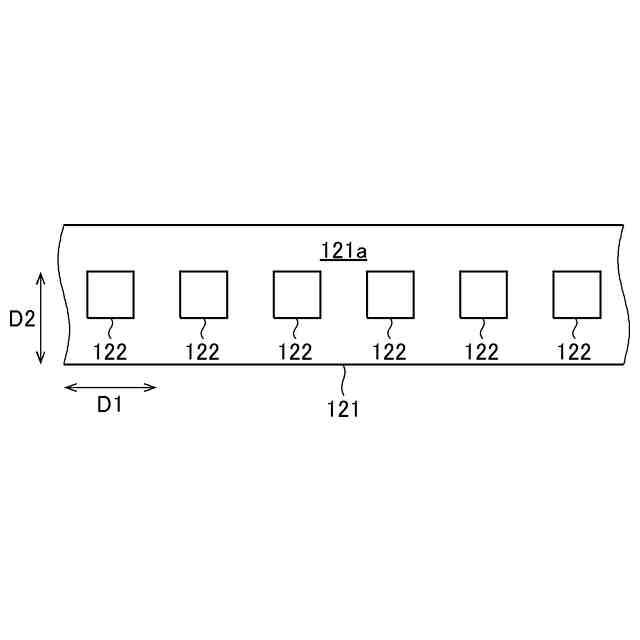

第１実施形態の光源に備えられる基板及び第１のＬＥＤを模式的に図示する平面図である。
第１実施形態の光源に備えられる基板及び第２のＬＥＤを模式的に図示する平面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
１第１実施形態
１．１光源の外観
図１に図示される第１実施形態の光源１は、発光ダイオード（ＬＥＤ）ランプである。
【００１０】
光源１は、供給された電力を光に変換し、当該光を発する。光源１は、扁平丸棒状の外形形状を有する。光源１は、直管蛍光灯と同様に、光源１の周方向について均一な光度を有する３６０°均一配光の配光特性を有する。
（【００１１】以降は省略されています）
