公開番号2025028603
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023133518
出願日2023-08-18
発明の名称放射線遮蔽構造
出願人株式会社シェルタージャパン
代理人個人,個人
主分類G21F 3/00 20060101AFI20250221BHJP(核物理;核工学)
要約【課題】施工性に優れ、軽量化が可能となる放射線遮蔽構造を提供する。

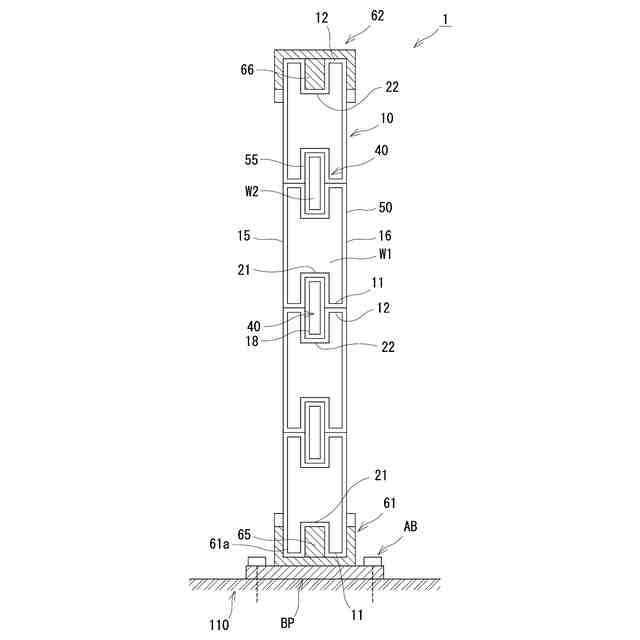

【解決手段】面状に広がりをもって配置される複数個の放射線遮蔽ブロック10と、放射線遮蔽ブロック10にはめ込まれる放射線遮蔽筒40を備えている。放射線遮蔽ブロック10は、第1凹部21が設けられる第1面11と、第2凹部22が設けられる第1面11に対向する第2面12を有している。積み上げられた放射線遮蔽ブロック10同士は、第1面11と第2面12が接するとともに、列状に並べられた放射線遮蔽ブロック10同士は、第3面と第4面が接する状態で配置されている。放射線遮蔽筒40は、第1凹部21にはめ込まれるとともに、第2凹部22にはめ込まれている。
【選択図】図2
特許請求の範囲【請求項１】

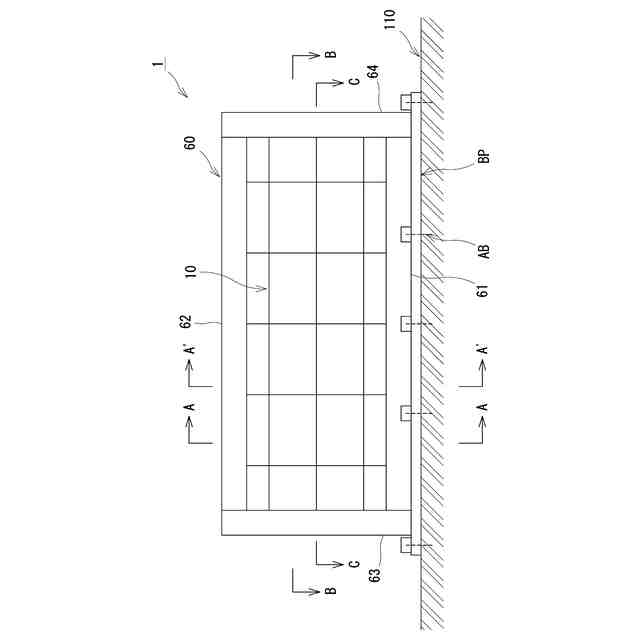

面状に広がりをもって配置される複数個の放射線遮蔽ブロックと、
前記放射線遮蔽ブロックにはめ込まれる放射線遮蔽筒と、を備え、
前記放射線遮蔽ブロックは、第１凹部が設けられる第１面と、第２凹部が設けられる前記第１面に対向する第２面と、第３面と、前記第３面に対向する第４面とを有し、
積み上げられた前記放射線遮蔽ブロック同士は、前記第１面と前記第２面が接するとともに、列状に並べられた前記放射線遮蔽ブロック同士は、前記第３面と前記第４面が接する状態で配置され、
前記放射線遮蔽筒は、前記第１凹部にはめ込まれるとともに、前記第２凹部にはめ込まれることを特徴とする放射線遮蔽構造。
続きを表示（約 810 文字）【請求項２】

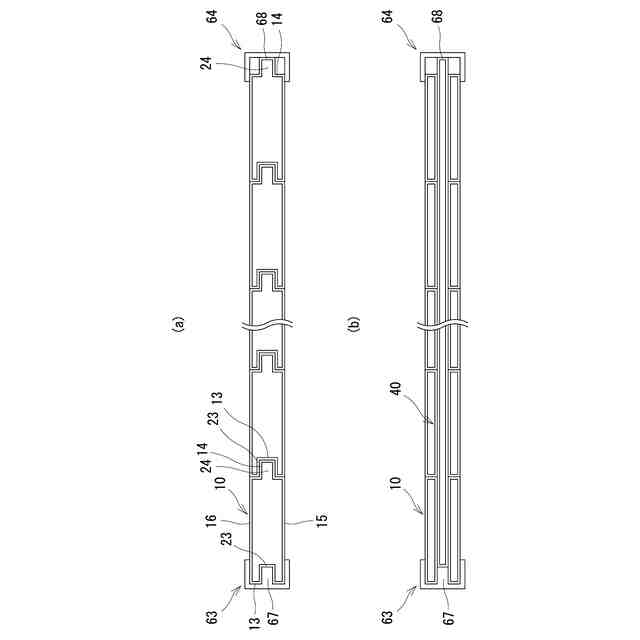

前記第３面は第３凹部が設けられるとともに前記第４面は突出嵌合部が設けられ、前記突出嵌合部は、前記第３凹部、前記第１凹部にはめ込まれる放射線遮蔽筒、および前記第２凹部にはめ込まれる放射線遮蔽筒によって画定される嵌合孔にはめ込まれることを特徴とする請求項１に記載の放射線遮蔽構造。
【請求項３】
前記放射線遮蔽ブロックは、ブロック容器と、前記ブロック容器に充填される水溶液で構成されることを特徴とする請求項２に記載の放射線遮蔽構造。
【請求項４】

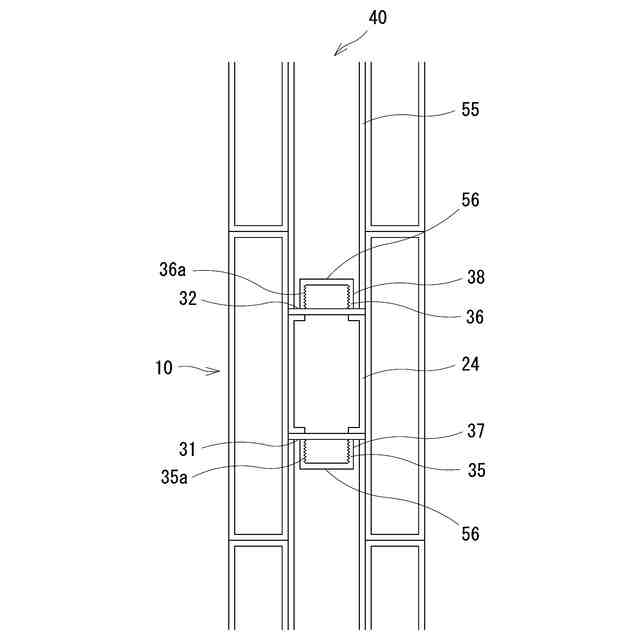

前記突出嵌合部は、前記第１凹部の底面に接続する第１突出面と、前記第２凹部の底面に接続する第２突出面と、を有し、前記第１突出面は第１凸部が設けられ、前記第２突出面は第２凸部が設けられ、
前記放射線遮蔽筒は、前記第１凸部、および前記第２凸部をはめ込むための筒孔が設けられることを特徴とする請求項３に記載の放射線遮蔽構造。
【請求項５】
前記第１凸部は、前記水溶液を充填／排出するための第１キャップが設けられ、前記第２凸部は、前記水溶液を充填／排出するための第２キャップが設けられることを特徴とする請求項４に記載の放射線遮蔽構造。
【請求項６】
前記ブロック容器は第５面と、第６面と、を有し、前記第５面および／または前記第６面は、前記放射線遮蔽ブロックの内圧の変化を吸収するための圧力吸収部が設けられることを特徴とする請求項３に記載の放射線遮蔽構造。
【請求項７】
前記圧力吸収部は、前記放射線遮蔽筒が延びる方向と直交する方向に延びる凹凸形状の凹凸形状部を含むことを特徴とする請求項６に記載の放射線遮蔽構造。
【請求項８】

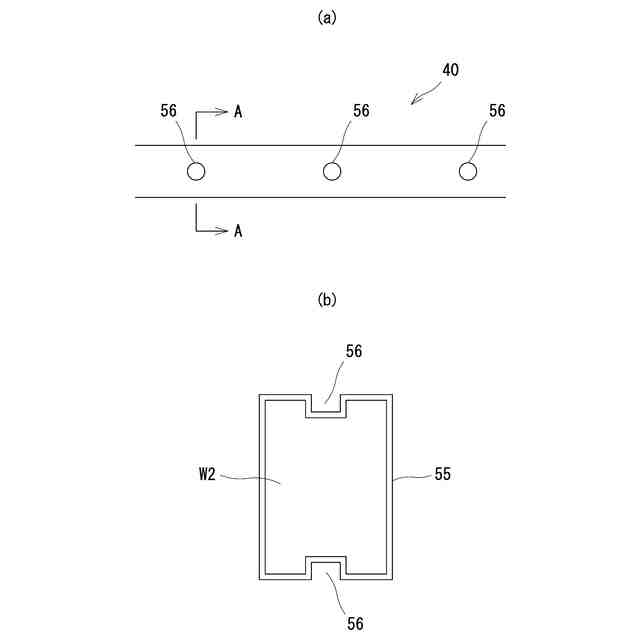

前記放射線遮蔽筒は、角筒容器と、前記角筒容器に充填される水溶液で構成されることを特徴とする請求項１または２に記載の放射線遮蔽構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線を遮蔽するための壁構造となる放射線遮蔽構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年の国際状況は、軍事的な緊張関係が高まっており、ミサイル攻撃による建物破壊や、場合によっては核を使用した攻撃等がなされるリスクがある。諸外国では、このような軍事攻撃等から身を守るために、シェルターが多数設置されているが、我が国においては、シェルター等の施設はほとんどないのが現状である。一方、我が国では、地震や台風等の自然災害が毎年のように発生するが、これら災害から避難する場所は、市区町村等が準備している自治体内の体育館や公民館等の既存の施設に限られており、災害に特化したシェルターはほとんど用意されていない。
【０００３】
緊迫する国際状況に鑑みて、我が国においても、戦争や天変地異等の緊急事態が発生した場合に備えて、放射線遮蔽性能を具備するいわゆる核シェルターの設置要望が高まっている。
【０００４】
核シェルターが築造可能となると考えられる放射線遮蔽構造物について、種々の提案がなされている。
【０００５】
特許文献１は、列状に並べられた複数の放射線遮蔽ブロックを上下段違いで積み上げた放射線遮蔽体が提案されている。放射線遮蔽ブロックは、隣接する一方の放射線遮蔽ブロックの端面に形成され先端へ向かって幅狭となる凸部と、隣接する並列に配置された他方の前記放射線遮蔽ブロックの端面に形成され、放射線遮蔽ブロックの内側へ向かって幅狭となり凸部と係合する凹部と、を有している。
【０００６】
特許文献２は、高機能セラミックコンクリートを、木造建築、又は鉄骨造建築、又は鉄筋コンクリート造建築、または鉄骨鉄筋コンクリート造建築、および／または構造物の外壁材、または内壁材として適合させた放射線遮蔽建築および／または放射線遮蔽構造物が提案されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１７－２０７３７１号公報
特開２０１３－１９５４１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１、２で提案されている発明は、ブロック同士の接触部の構造が複雑となるという問題があった。また、複数個のブロックを使用する必要がある。さらに、コンクリートを主原料に使用していることから、ブロックの軽量化が難しい。
【０００９】
本発明は、これらの問題点に着目してなされたものであり、施工性に優れ、軽量化が可能となる放射線遮蔽構造を提供するものである。
【課題を解決するための手段】
【００１０】
上記課題を解決するための発明は、放射線遮蔽構造であって、面状に広がりをもって配置される複数個の放射線遮蔽ブロックと、放射線遮蔽ブロックにはめ込まれる放射線遮蔽筒と、を備え、放射線遮蔽ブロックは、第１凹部が設けられる第１面と、第２凹部が設けられる第１面に対向する第２面と、第３面と、第３面に対向する第４面とを有し、積み上げられた放射線遮蔽ブロック同士は、第１面と第２面が接するとともに、列状に並べられた放射線遮蔽ブロック同士は、第３面と第４面が接する状態で配置され、放射線遮蔽筒は、第１凹部にはめ込まれるとともに、第２凹部にはめ込まれることを特徴とする。
（【００１１】以降は省略されています）
