公開番号2025053631
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023162670
出願日2023-09-26
発明の名称イカ釣り糸案内機構、およびイカ釣り機
出願人株式会社浅利研究所
代理人個人
主分類A01K 79/00 20060101AFI20250331BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】釣り上げたイカの二次的な損傷を防止しつつ、海中への落下による損失を防止ないしは低減できるイカ釣り機を提供する。

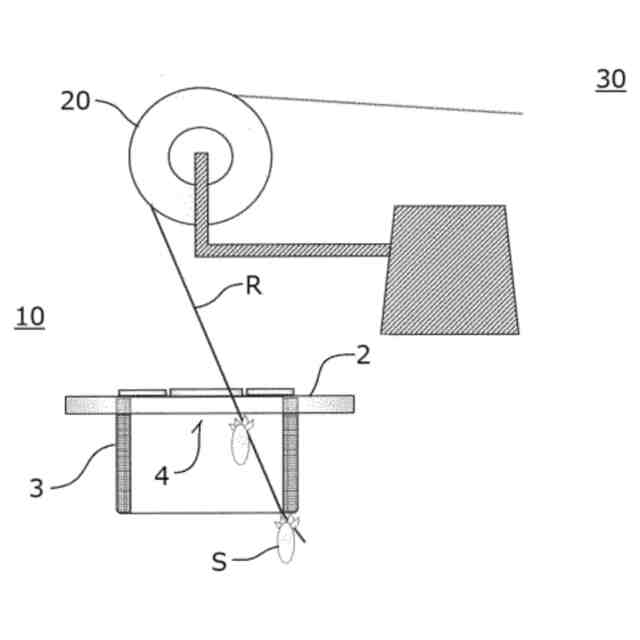

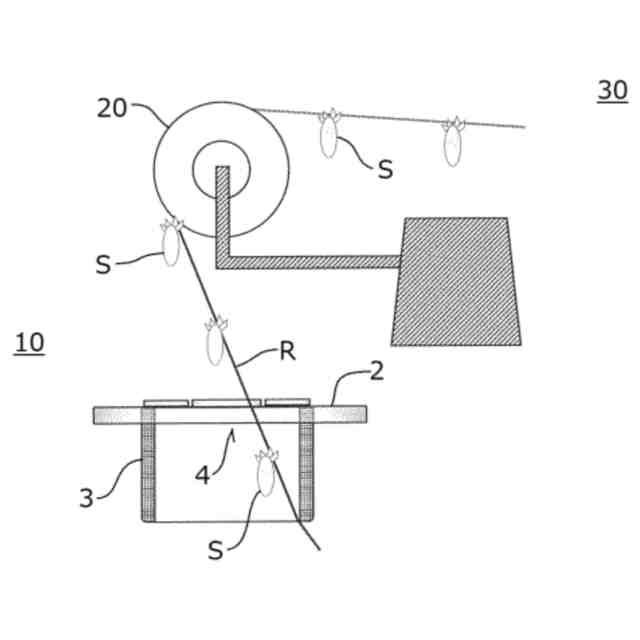

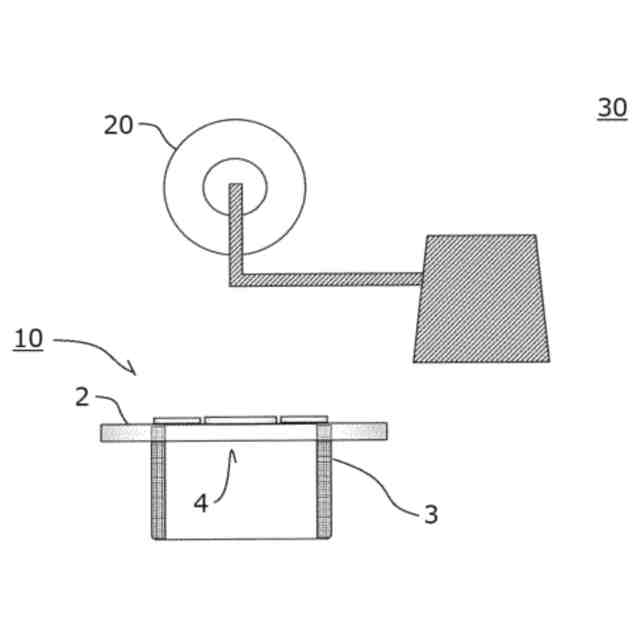

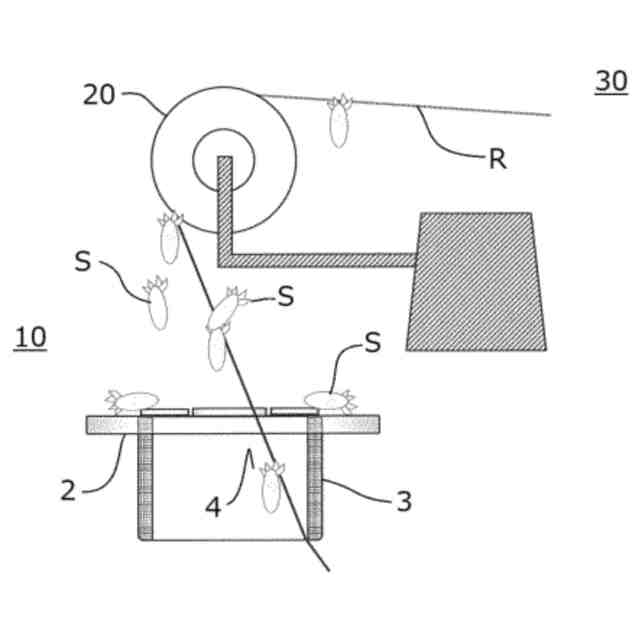

【解決手段】釣り糸から外れる等して落下してくるイカを受け止める受け止め部2と、その上面が受け止め部2の一部をなしていている案内部3とからなり、案内部3は受け止め部2の下方側からドラム20側へと釣り糸を通して案内する開口4を有し、釣り糸に掛かっているイカが上方へ通り抜け可能なように形成されているイカ釣り機。
【選択図】図1-4
特許請求の範囲【請求項１】
複数のイカ釣り針が取り付けられている釣り糸をドラムで巻き上げる方式のイカ釣り機の一部をなすかまたは該イカ釣り機に取り付けられる、
該ドラムの下方に配置させて用いるイカ釣り糸案内機構であって、
釣り糸から外れる等して落下してくるイカを受け止める受け止め部と、
その上面が該受け止め部の一部をなしていている案内部とからなり、
該案内部は、該受け止め部の下方側からドラム側へと釣り糸を通して案内する開口を有していて、釣り糸に掛かっているイカが上方へ通り抜け可能なように形成されている
ことを特徴とする、イカ釣り糸案内機構。
続きを表示（約 840 文字）【請求項２】
前記案内部は、前記受け止め部の下方側から上方側への方向にのみ開く片側開閉構造を備えていることを特徴とする、請求項１に記載のイカ釣り糸案内機構。
【請求項３】
前記片側開閉構造は、釣り糸に掛かっているイカが上方に通り抜けた後は閉じ、それにより前記案内部の上方側に面した開口面積を縮小するように形成されていることを特徴とする、請求項２に記載のイカ釣り糸案内機構。
【請求項４】
前記案内部は、前記受け止め部の下方側に位置する管体と、該管体の上方側端部側に設けられている片側開閉構造とからなることを特徴とする、請求項３に記載のイカ釣り糸案内機構。
【請求項５】
前記片側開閉構造は前記受け止め部に枢設された複数の開閉板により構成されていることを特徴とする、請求項４に記載のイカ釣り糸案内機構。
【請求項６】
前記開閉板はイカ釣り糸に掛かっているイカを上方に通した後は自然落下により閉じるよう形成されていることを特徴とする、請求項５に記載のイカ釣り糸案内機構。
【請求項７】
前記片側開閉構造は弾性体を用いて構成されていることを特徴とする、請求項４に記載のイカ釣り糸案内機構。
【請求項８】
前記片側開閉構造は中央に開口を形成するように配置された複数の弾性片により構成されていることを特徴とする、請求項４に記載のイカ釣り糸案内機構。
【請求項９】
前記管体の少なくとも一方の開口端部は、アールすなわち丸みをもって形成されていることを特徴とする、請求項４に記載のイカ釣り糸案内機構。
【請求項１０】
請求項１、２、３、４、５、６、７、８、９のいずれかに記載のイカ釣り糸案内機構と、該イカ釣り糸案内機構の上方に配置されているイカ釣り糸巻き上げ用のドラムとを備えてなることを特徴とする、イカ釣り機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はイカ釣り糸案内機構、およびイカ釣り機に係り、特に船上で用いられる、釣り糸をドラムで巻上げる方式のイカ釣り機において、釣り糸から外れて落下するイカを効果的に受け止め、海中落下による損失を防止ないしは低減することのできる技術に関するものである。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
イカ釣針を多数連結した釣り糸をドラムで巻上げる方式のイカ釣り機については従来、特許出願等も多くなされている。たとえば後掲特許文献１には、イカ釣針に引掛って釣り上げられたイカが案内ローラーを通過する際のイカ釣針からの脱離および海中への落下防止対策として、釣糸を巻上げ機で船内に誘導する際これを介する案内ローラーを、その胴周面に針杆が略垂直に突設された構造とする技術が開示されている。これにより、イカ釣針に引掛かったイカを針杆で刺突し、脱離・落下を防止できるとしている。
【０００３】
また特許文献２には、上記文献１と同様の課題を解決するための手段として、回転ドラムに巻回・保持する釣糸を、前ローラーを介して巻上げることでイカを釣り上げる複数台のイカ釣機と、イカ釣機を集中制御する制御手段とを具備する構成が開示されている。制御手段により、イカ釣機の巻上げ動作の最終段階に針上領域を設定し、針上領域における巻上げ動作を前の段階の速度および巻上げ力よりも小とすることで、釣り針からのイカの脱離・落下を防止できるとしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－２４５３１８号公報「イカ釣り機の釣糸案内ローラー」
特開平１０－３１３７５５号公報「自動イカ釣装置」
【発明の概要】
【発明が解決しようとする課題】
【０００５】
図１３は、各特許文献開示技術がともに課題としている状況を概念的に示す説明図である。これは、ムラサキイカ等において特に取り上げられているイカの釣り落としの問題に係るものであり、イカ釣り機１０３０における、釣り糸Ｒ巻き上げ時におけるイカＳの釣り針からの脱離、落下の状況である。しかし、上記文献１開示技術では、釣り上げたイカに余計な損傷を二次的に与えることになり、鮮度低下や商品性の低下を招き、好ましくない。一方、文献２開示技術は、複数のドラムにおける巻上げ動作の速度や力を制御手段によって集中制御することができる発明であるが、上記釣り落としの課題は残る。釣り上げたイカの二次的な損傷を極力防止しつつ、より実用性の高い技術が求められる。
【０００６】
そこで本発明が解決しようとする課題は、かかる従来技術の問題点をなくし、釣り上げたイカの二次的な損傷を防止しつつ、海中への落下による損失を防止ないしは低減できる、実用性の高い技術を提供することである。
【課題を解決するための手段】
【０００７】
本願発明者は上記課題について検討した。釣り糸からのイカの脱離の対策は特に取らないが、脱離した場合にこれが船上から海中へと落下してしまうことを極力防止するための構造を目指した。そして、イカが釣り針から脱離して落下した場合に、船上で受け止めて海中へと落下させない構造に想到し、これに基づいて本発明を完成するに至った。すなわち、上記課題を解決するための手段として本願で特許請求される発明、もしくは少なくとも開示される発明は、以下の通りである。
【０００８】
〔１〕複数のイカ釣り針が取り付けられている釣り糸をドラムで巻き上げる方式のイカ釣り機の一部をなすかまたは該イカ釣り機に取り付けられる、該ドラムの下方に配置させて用いるイカ釣り糸案内機構であって、釣り糸から外れる等して落下してくるイカを受け止める受け止め部と、その上面が該受け止め部の一部をなしていている案内部とからなり、該案内部は、該受け止め部の下方側からドラム側へと釣り糸を通して案内する開口を有していて、釣り糸に掛かっているイカが上方へ通り抜け可能なように形成されていることを特徴とする、イカ釣り糸案内機構。
〔２〕前記案内部は、前記受け止め部の下方側から上方側への方向にのみ開く片側開閉構造を備えていることを特徴とする、〔１〕に記載のイカ釣り糸案内機構。
〔３〕前記片側開閉構造は、釣り糸に掛かっているイカが上方に通り抜けた後は閉じ、それにより前記案内部の上方側に面した開口面積を縮小するように形成されていることを特徴とする、〔２〕に記載のイカ釣り糸案内機構。
〔４〕前記案内部は、前記受け止め部の下方側に位置する管体と、該管体の上方側端部側に設けられている片側開閉構造とからなることを特徴とする、〔３〕に記載のイカ釣り糸案内機構。
【０００９】

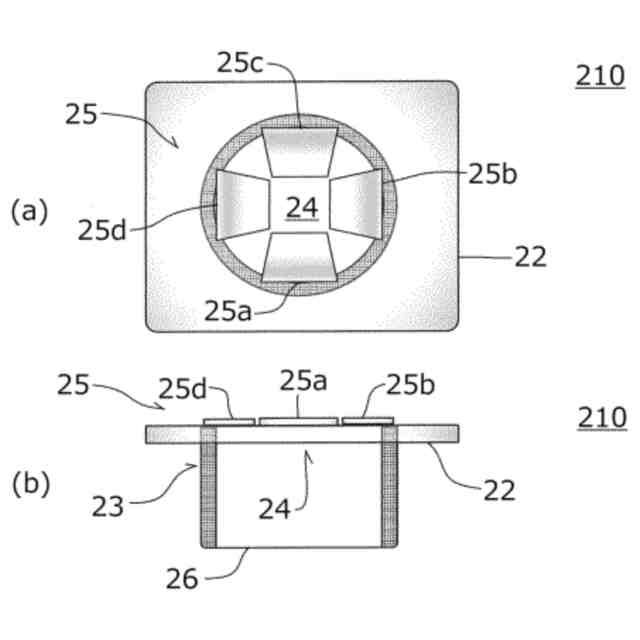

〔５〕前記片側開閉構造は前記受け止め部に枢設された複数の開閉板により構成されていることを特徴とする、〔４〕に記載のイカ釣り糸案内機構。

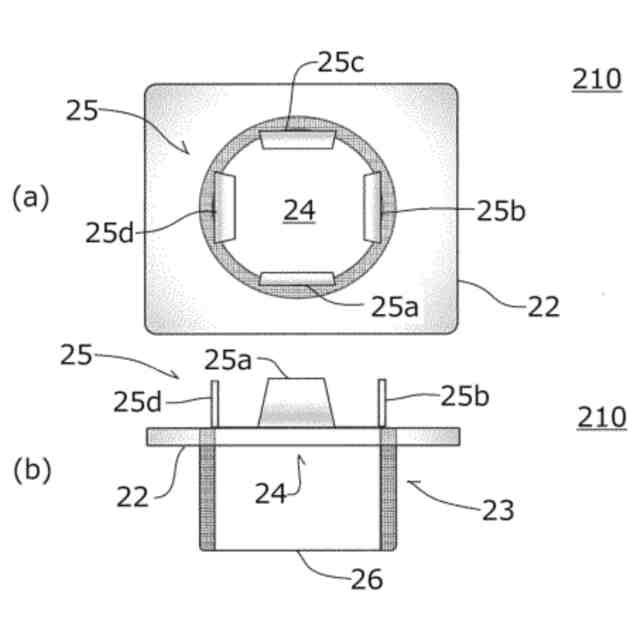

〔６〕前記開閉板はイカ釣り糸に掛かっているイカを上方に通した後は自然落下により閉じるよう形成されていることを特徴とする、〔５〕に記載のイカ釣り糸案内機構。
〔７〕前記片側開閉構造は弾性体を用いて構成されていることを特徴とする、〔４〕に記載のイカ釣り糸案内機構。

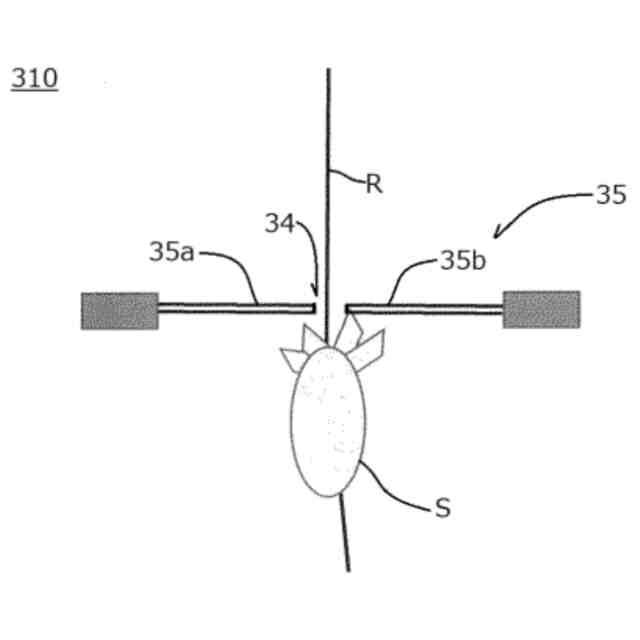

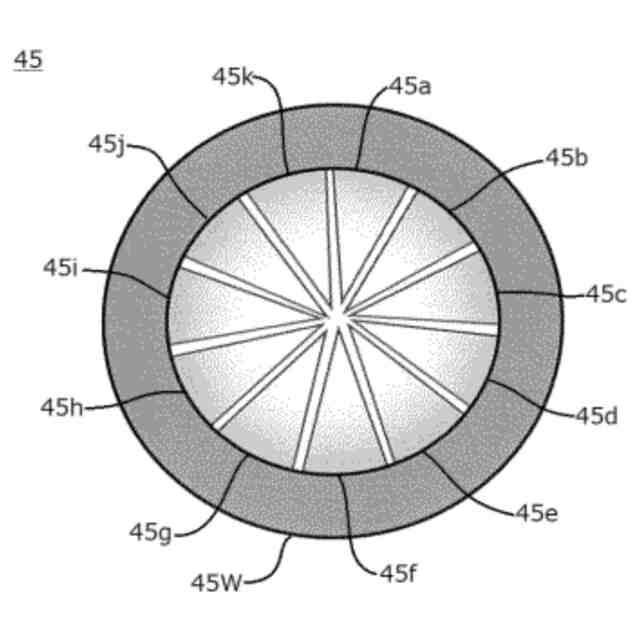

〔８〕前記片側開閉構造は中央に開口を形成するように配置された複数の弾性片により構成されていることを特徴とする、〔４〕に記載のイカ釣り糸案内機構。
〔９〕前記管体の少なくとも一方の開口端部は、アールすなわち丸みをもって形成されていることを特徴とする、〔４〕に記載のイカ釣り糸案内機構。
【００１０】
〔１０〕〔１〕、〔２〕、〔３〕、〔４〕、〔５〕、〔６〕、〔７〕、〔８〕、〔９〕のいずれかに記載のイカ釣り糸案内機構と、該イカ釣り糸案内機構の上方に配置されているイカ釣り糸巻き上げ用のドラムとを備えてなることを特徴とする、イカ釣り機。
〔１１〕前記イカ釣り糸案内機構の開口と前記ドラムとの位置関係を調節するための開口‐ドラム間位置調節手段が設けられていることを特徴とする、〔１０〕に記載のイカ釣り機。
〔１２〕前記イカ釣り糸案内機構の開口と前記ドラムに掛け回されたイカ釣り糸の引っ張り方向との位置関係を調節するために、該開口‐ドラム間に該イカ釣り糸を掛ける中間誘導部が設けられていることを特徴とする、〔１０〕に記載のイカ釣り機。
〔１３〕前記中間誘導部の位置を調節するための中間誘導部調節手段が設けられていることを特徴とする、〔１２〕に記載のイカ釣り機。
〔１４〕前記ドラムと前記イカ釣り糸案内機構の間の高さに、釣り糸から外れる等して落下してくるイカを補助的に受け止める補助受け止め部が設けられていることを特徴とする、〔１０〕に記載のイカ釣り機。
〔１５〕前記ドラムと前記イカ釣り糸案内機構の間の高さに、釣り糸から外れる等して落下してくるイカを補助的に受け止める補助受け止め部が設けられていることを特徴とする、〔１１〕、〔１２〕、〔１３〕のいずれかに記載のイカ釣り機。
【発明の効果】
（【００１１】以降は省略されています）
