特許ウォッチ

公開番号2025064593
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174478
出願日2023-10-06
発明の名称Tダイ押出成形用樹脂組成物
出願人株式会社カネカ
代理人弁理士法人有古特許事務所
主分類C08L 67/04 20060101AFI20250410BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリ(3-ヒドロキシアルカノエート)系樹脂を含有しTダイ押出成形に好適に使用できる樹脂組成物であって、Tダイから押出した後の冷却ロールからの剥離性を改善し、かつ、ネックイン及びドローレゾナンスを低減可能な樹脂組成物の提供。

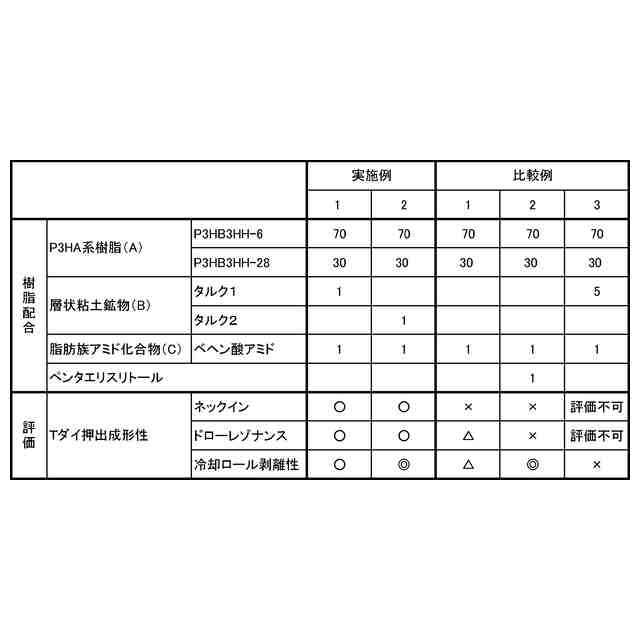

【解決手段】ポリ(3-ヒドロキシアルカノエート)系樹脂(A)100重量部、層状粘土鉱物(B)0.3～3重量部、及び、脂肪酸アミド化合物(C)0.3～3重量部を含有するTダイ押出成形用樹脂組成物。樹脂(A)が、他のヒドロキシアルカノエート単位の含有割合が1～6モル%である、3-ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体(A1)、及び、他のヒドロキシアルカノエート単位の含有割合が24モル%以上である、3-ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体(A2)を含む。
【選択図】なし
特許請求の範囲【請求項１】
ポリ（３－ヒドロキシアルカノエート）系樹脂（Ａ）を含有するＴダイ押出成形用樹脂組成物であって、
前記ポリ（３－ヒドロキシアルカノエート）系樹脂（Ａ）が、他のヒドロキシアルカノエート単位の含有割合が１～６モル％である、３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体（Ａ１）、及び、他のヒドロキシアルカノエート単位の含有割合が２４モル％以上である、３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体（Ａ２）を含み、
前記樹脂組成物が、層状粘土鉱物（Ｂ）、及び、脂肪酸アミド化合物（Ｃ）をさらに含み、
前記ポリ（３－ヒドロキシアルカノエート）系樹脂（Ａ）の総量１００重量部に対し、層状粘土鉱物（Ｂ）の含有量が０．３～３重量部で、脂肪酸アミド化合物（Ｃ）の含有量が０．３～３重量部である、Ｔダイ押出成形用樹脂組成物。
続きを表示（約 620 文字）【請求項２】
前記ポリ（３－ヒドロキシアルカノエート）系樹脂（Ａ）中、共重合体（Ａ１）の割合が５０～８０重量％で、共重合体（Ａ２）の割合が２０～５０重量％である、請求項１に記載のＴダイ押出成形用樹脂組成物。
【請求項３】
前記他のヒドロキシアルカノエート単位が、３－ヒドロキシヘキサノエート単位である、請求項１又は２に記載のＴダイ押出成形用樹脂組成物。
【請求項４】
ペンタエリスリトールを実質的に含まない、請求項１又は２に記載のＴダイ押出成形用樹脂組成物。
【請求項５】
層状粘土鉱物（Ｂ）は、レーザー回折法で求めた平均粒子径Ｄ５０が１～５μｍ、かつ、ＢＥＴ法で求めた比表面積が１０～４０ｍ
２
／ｇである、請求項１又は２に記載のＴダイ押出成形用樹脂組成物。
【請求項６】
請求項１に記載のＴダイ押出成形用樹脂組成物を含む、Ｔダイ押出成形フィルム。
【請求項７】
請求項１に記載のＴダイ押出成形用樹脂組成物を含むＴダイ押出成形樹脂層と、基材層とを含む、積層体。
【請求項８】
前記基材層が生分解性を有する、請求項７に記載の積層体。
【請求項９】
前記基材層が紙である、請求項７に記載の積層体。
【請求項１０】
請求項７に記載の積層体を含む、成形体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｔダイ押出成形用樹脂組成物、Ｔダイ押出成形フィルム、積層体、成形体、フィルムの製造方法、及び積層体の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、廃棄プラスチックによる環境問題がクローズアップされている。中でも、廃棄プラスチックによる海洋汚染は深刻であり、自然環境下で分解する生分解性プラスチックの普及が期待されている。
【０００３】
そのような生分解性プラスチックとしては種々のものが知られているが、特に、ポリ（３－ヒドロキシアルカノエート）系樹脂（以下、Ｐ３ＨＡ系樹脂と称する場合がある）は、多くの微生物種の細胞内にエネルギー貯蔵物質として生産、蓄積される熱可塑性ポリエステルであり、土中だけでなく、海水中でも生分解が進行しうる材料であるため、上記の問題を解決する素材として注目されている。
【０００４】
また、Ｐ３ＨＡ系樹脂を、紙等の生分解性を有する基材にラミネート加工して製造される積層体は、樹脂と基材の双方が優れた生分解性を有する材料であるため、環境保護の観点から極めて有望である。ラミネート加工の方法としては、Ｔダイを備えた押出機にＰ３ＨＡ系樹脂を投入し、フィルムに加工した後、該フィルムを基材にラミネートする方法や、フィルム化を介することなく、同様の設備を用いてＴダイから押出した溶融Ｐ３ＨＡ系樹脂を、別途繰り出した基材に直接ラミネートして加工する押出ラミネート法などを選択できる。
【０００５】
特許文献１では、Ｔダイ押出成形に関するものではないが、他のヒドロキシアルカノエート単位の含有割合が１～６モル％である３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体と、他のヒドロキシアルカノエート単位の含有割合が２４モル％以上である３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体を含むポリ（３－ヒドロキシアルカノエート）系樹脂１００重量部と、層状粘土鉱物５～４５重量部を含む射出成形用樹脂組成物が記載されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２２／０６５１８２号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
一般にＰ３ＨＡ系樹脂は固化速度が遅いため、Ｔダイから溶融樹脂を押出した直後に接する冷却ロールに張り付きやすい傾向がある。そのため、冷却ロールから樹脂を剥離する際に大きな力がかかり、剥離して得られた樹脂フィルム又は樹脂層の表面に微細な凹凸が形成されて白濁したムラが生じたり、皺が形成されたりして、樹脂フィルム又は樹脂層の外観が悪化しやすい。
【０００８】
しかし、このような冷却ロールからの剥離性を改善しようとすると、樹脂フィルム又は樹脂層の幅（流れ方向に垂直な方向の長さ）がＴダイの開口幅よりも小さくなる「ネックイン」と呼ばれる現象が増大することが分かった。ネックインが増大すると、目的の幅を達成できなかったり、端部が分厚くなることで厚みの均一化が損なわれる場合がある。
【０００９】
また、特許文献１に開示されている他のヒドロキシアルカノエート単位の含有割合が２４モル％以上であるポリ（３－ヒドロキシブチレート）系共重合体を使用すると、この樹脂は溶融張力が低いため、樹脂温度が高くなりすぎると、Ｔダイ出口から冷却ロールに達するまでの区間（「エアギャップ」という）において、溶融樹脂の幅が周期的に変化するドローレゾナンスが生じやすくなることが分かった。ドローレゾナンスが大きくなると、得られる樹脂フィルム又は樹脂層の端部領域の厚みが不安定になるため好ましくない。この事象は、特に、Ｔダイ押出成形において、生産性向上のためにスクリューの回転数と冷却ロールの引取り速度を上げる場合に顕著であった。
【００１０】
本発明は、上記に鑑み、Ｐ３ＨＡ系樹脂を含有しＴダイ押出成形に好適に使用できる樹脂組成物であって、Ｔダイから押出した後の冷却ロールからの剥離性を改善し、かつ、ネックイン及びドローレゾナンスを低減可能な樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
