公開番号2025069386
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025017478,2023212651
出願日2025-02-05,2016-01-20
発明の名称表示システム
出願人パイオニア株式会社
代理人個人,個人,個人
主分類G06F 3/0481 20220101AFI20250422BHJP(計算;計数)
要約【課題】軽快な操作が可能となる表示システムを提供する。

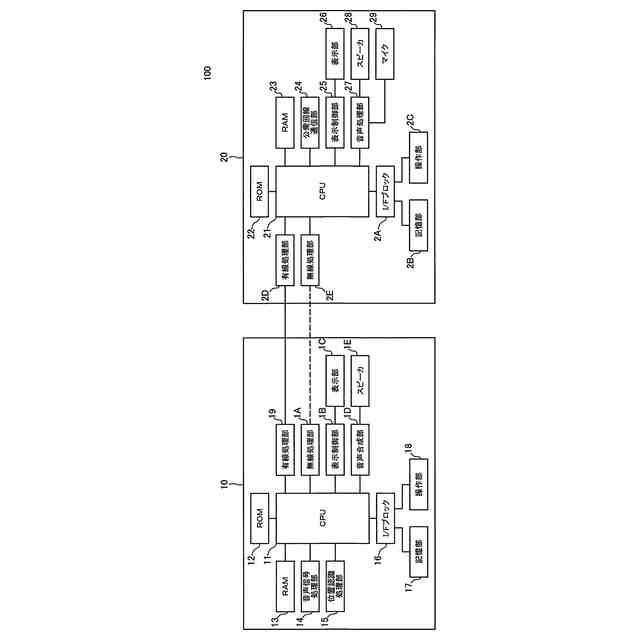

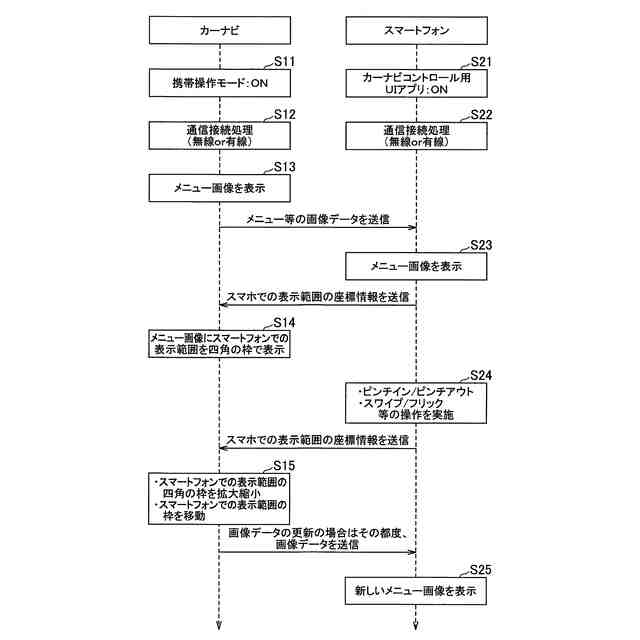

【解決手段】表示システム100において、カーナビゲーション装置10は、メニュー画像等を表示する表示部1Cと、スマートフォン20と通信する有線処理部19又は無線処理部1Aと、を備え、スマートフォン20は、カーナビゲーション装置10と通信する有線処理部2D又は無線処理部2Eと、当該メニュー画像の指定された一部を拡大した拡大画像を表示する表示部26と、を備えている。そして、カーナビゲーション装置10は、スマートフォン20から拡大画像の範囲を示す座標情報を受信し、表示部1Cに、拡大画像に該当する範囲を枠Fとして表示する。
【選択図】図1
特許請求の範囲【請求項１】

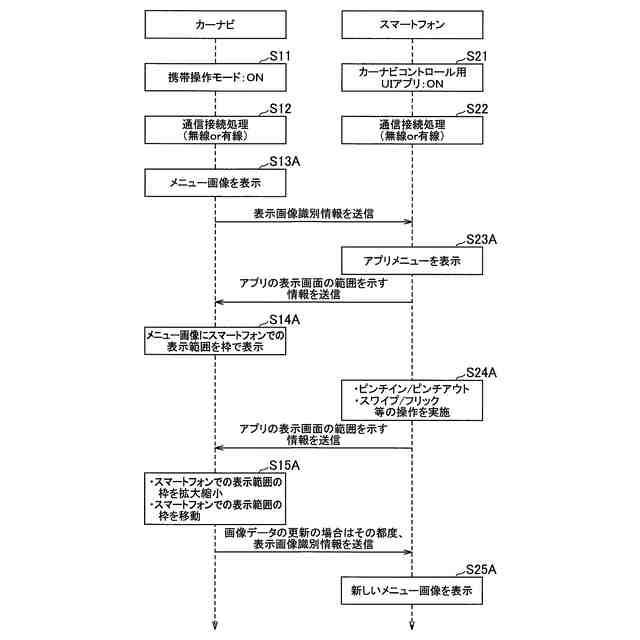

第１端末と第２端末とからなる表示システムであって、
前記第１端末は、当該第１端末を操作するための複数画像を含む第１画像を表示する第１表示部及び前記第２端末と通信する第１通信部を備え、

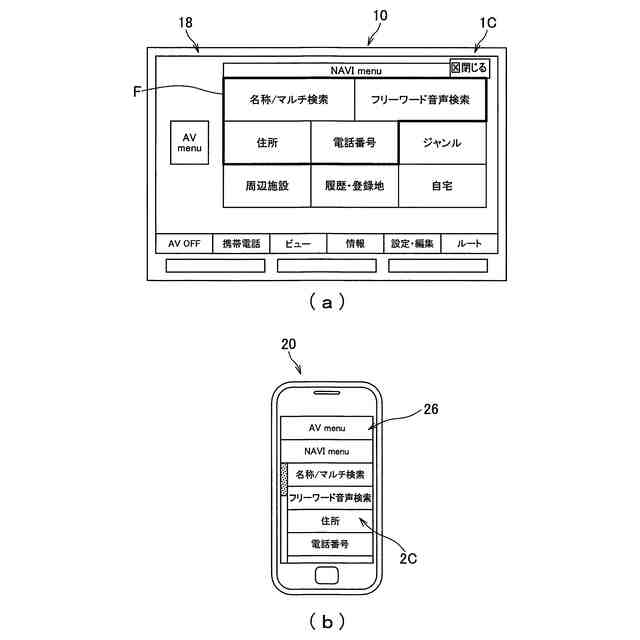

前記第２端末は、前記第１端末と通信する第２通信部、前記第１画像とは前記複数画像の配置が異なる態様であって前記第１端末を操作するための第２画像を記憶する記憶部、及び前記第１画像に対応する前記第２画像を表示する第２表示部を備え、
前記第１端末は、前記第２端末から前記第２画像の第２表示部における表示範囲を示す表示範囲情報を受信し、前記表示範囲情報に基づいて前記第１表示部に前記第１画像内における前記第２画像の表示範囲を表示することを特徴とする表示システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像等を表示する表示システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
カーナビゲーション装置などのタッチパネルを備えた電子機器においては、その表示部にボタン等の画像を表示して、当該ボタンをタッチすることで操作が行われている。
【０００３】
この種の電子機器においては、画面に表示されたボタンのサイズが小さいこと等により正確な操作がやりにくいといった問題があり、その解決のために例えば特許文献１に記載の方法等が提案されている。
【０００４】
特許文献１には、タッチパネルが指でタッチされたとき、指接触部の周辺にある選択ボタン２を拡大表示し、そのままタッチパネルから指を離さずに、タッチしようとしていた選択ボタン移動させてから指を離すようにして操作することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－６５５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

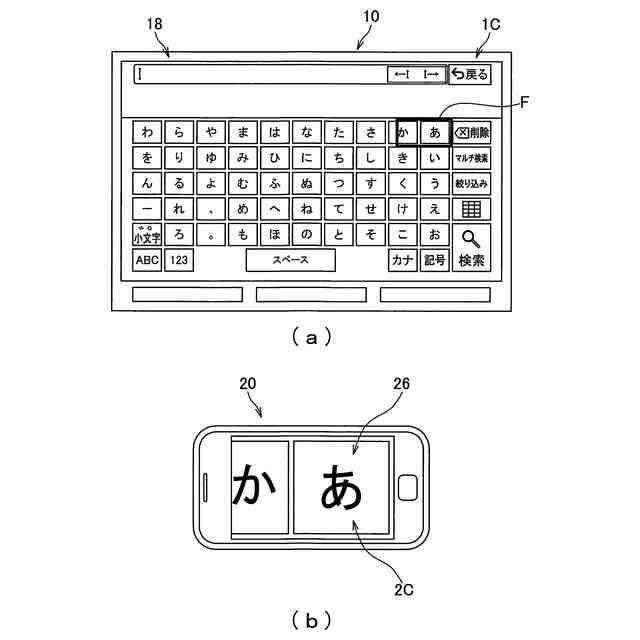

特許文献１に記載の方法の場合、指接触部の周辺が拡大表示されるので、次に操作したいボタン等が拡大表示範囲外にある場合、その位置が分かりにくいという問題がある。例えばカーナビゲーション装置で目的地等を入力するためにソフトウェアキーボード等から文字を入力する場合、特許文献１の場合、拡大表示したキー入力を行って指を離して通常表示に戻してから次に入力したいキーを探す必要がある。そのため、スムーズかつ軽快に入力するのが困難となる場合があった。
【０００７】
また、一般に、カーナビゲーション装置等に用いられるタッチパネルは、コストを重視して抵抗膜式であることが多い。この抵抗膜式タッチパネルは、２つの抵抗膜が接触した地点の電圧からタッチ位置を検出するため、いわゆるマルチタッチと呼ばれる操作（フリックやスワイプ或いはピンチイン／ピンチアウト等）が受け付けられないものが多い。したがって、マルチタッチ機能により操作性を高めることは困難である。さらに、タッチパネルの無い電子機器の場合、画面上に表示されるボタンと異なり拡大等はできないので、物理的にボタンのサイズを変更するのは不可能である。
【０００８】
そこで、本発明は、上述した問題に鑑み、例えば、軽快な操作が可能となる表示システムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、請求項１に記載された発明は、第１端末と第２端末とからなる表示システムであって、前記第１端末は、当該第１端末を操作するための複数画像を含む第１画像を表示する第１表示部及び前記第２端末と通信する第１通信部を備え、前記第２端末は、前記第１端末と通信する第２通信部、前記第１画像とは前記複数画像の配置が異なる態様であって前記第１端末を操作するための第２画像を記憶する記憶部、及び前記第１画像に対応する前記第２画像を表示する第２表示部を備え、前記第１端末は、前記第２端末から前記第２画像の第２表示部における表示範囲を示す表示範囲情報を受信し、前記表示範囲情報に基づいて前記第１表示部に前記第１画像内における前記第２画像の表示範囲を表示することを特徴とする。
【００１０】
請求項７に記載された発明は、表示装置を操作するための複数画像を含む第１画像を表示する表示部と、前記第１画像とは前記複数画像の配置が異なる画像であって前記表示装置を操作するための第２画像が記憶されて前記第２画像が表示される外部端末と通信する通信部と、を備え、前記通信部は、前記第２画像の前記外部端末における表示範囲を示す表示範囲情報を受信し、前記表示部は、前記表示範囲情報に基づいて前記第１画像内における前記第２画像の表示範囲を表示する、ことを特徴とする。
（【００１１】以降は省略されています）
