公開番号2025070858
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181441
出願日2023-10-20
発明の名称突合せ継手構造、突合せ継手構造の製造方法
出願人日鉄溶接工業株式会社
代理人個人
主分類B23K 37/06 20060101AFI20250424BHJP(工作機械;他に分類されない金属加工)
要約【課題】接合部材間の突合せ継手溶接を行う上で、溶接用裏当て材に焦点を当て、接合部材間の開先部に塗布される防錆剤に含まれる有機物等に基づくガスが溶接金属内において残存することなく溶接欠陥が生じるの防止する。
【解決手段】2つの接合部材4の互いの開先部41を溶接により接合する上で、溶接用裏当て材21における凸部211、凹部212からなる凹凸が形成された裏当て面を、開先部41間を跨ぐように接合部材4の裏面42に当接させて溶接する。
【選択図】図3
特許請求の範囲【請求項１】
２つの接合部材の互いの開先部が溶接金属を介して接合されている突合せ継手構造において、
凹凸が形成された裏当て面を、上記開先部間を跨ぐように上記接合部材の裏面に当接させて上記溶接金属により溶着された溶接用裏当て材を備えること
を特徴とする突合せ継手構造。
続きを表示（約 700 文字）【請求項２】

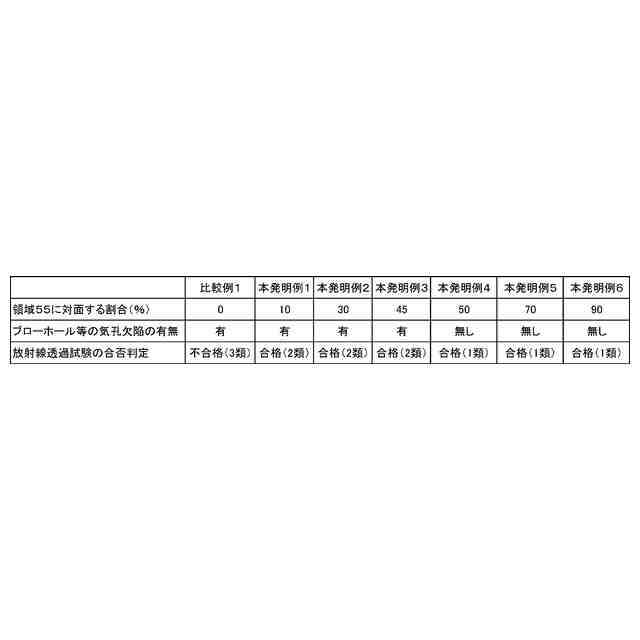

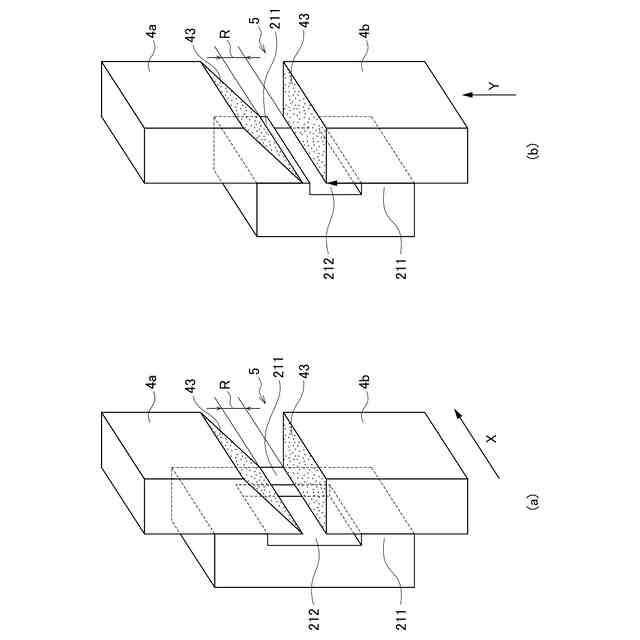

上記溶接用裏当て材は、上記裏当て面に対する上記開先部間のルートギャップを含む領域の割合が５０％以上であること
を特徴とする請求項１記載の突合せ継手構造。
【請求項３】

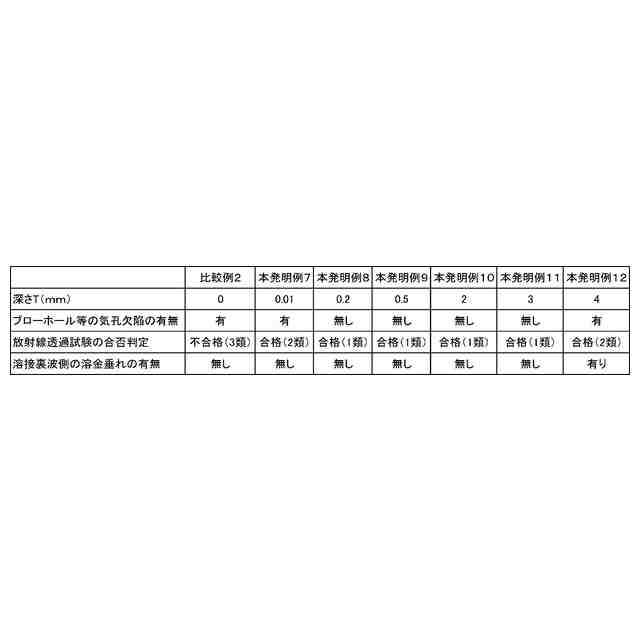

上記溶接用裏当て材は、上記凹凸を構成する凹部の深さが、０．２～３ｍｍであること
を特徴とする請求項１又は２記載の突合せ継手構造。
【請求項４】
上記溶接用裏当て材は、上記凹凸を構成する凸部がエンボス加工により形成されてなること
を特徴とする請求項１記載の突合せ継手構造。
【請求項５】
２つの接合部材の互いの開先部を溶接により接合する突合せ継手構造の製造方法において、
溶接用裏当て材における凹凸が形成された裏当て面を、上記開先部間を跨ぐように上記接合部材の裏面に当接させて溶接する工程を有すること
を特徴とする突合せ継手構造の製造方法。
【請求項６】
上記裏当て面における上記開先部間のルートギャップを含む領域に対面する割合が５０％以上である上記溶接用裏当て材を溶接すること
を特徴とする請求項５記載の突合せ継手構造の製造方法。
【請求項７】
上記凹凸を構成する凹部の深さが、０．２～３ｍｍである上記溶接用裏当て材を溶接すること
を特徴とする請求項５又は６記載の突合せ継手構造の製造方法。
【請求項８】
上記凹凸を構成する凸部がエンボス加工により形成されてなる上記溶接用裏当て材を溶接すること
を特徴とする請求項５記載の突合せ継手構造の製造方法。

発明の詳細な説明【技術分野】
【０００１】

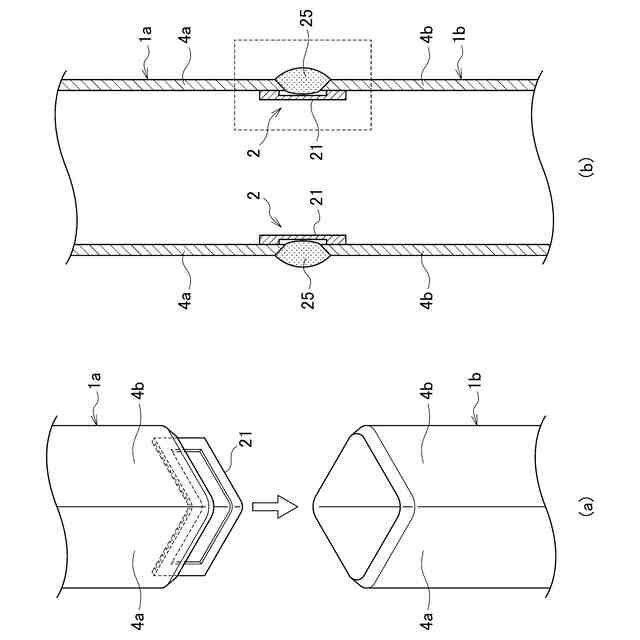

本発明は、鉄鋼構造物を構成する鋼管柱等からなる２つの接合部材が互いに溶接金属を介して接合されている突合せ継手構造、並びにその２つの接合部材の互いの開先部を溶接により接合する突合せ継手構造の製造方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
鉄鋼構造物を構成する鋼管柱等は、予め工場において製作された後に建築現場で搬入して組み立てられる。この鋼管柱が長尺である場合には、建築現場への搬送が困難になることから、搬送制限内の長さまで短尺化した後に建築現場に搬入し、これらを突合せ溶接することにより所望の長さの鋼管柱を得る場合が多い。
【０００３】
実際に突合せ溶接を行う場合には、図１４に示すように、２つの鋼管柱を構成する各接合部材７、８における突合せ部９の各裏面７ａ、８ａに溶接用裏当て材１０を当接させて溶接を行う。このとき、この各接合部材７、８それぞれに対して開先加工を施すことにより開先部７ｂ、８ｂをそれぞれ形成しておき、この開先部７ｂ、８ｂの表面に、防錆剤７５を塗布する。この防錆剤７５は、有機物や低融点金属粉末等が含まれることから、開先部７ｂ、８ｂの表面に一度塗布した後、溶接前までに除去することが望ましい。
【０００４】
しかしながら、この防錆剤を開先部７ｂ、８ｂから完全に除去することは困難であり、特に溶接用裏当て材１０との隙間に侵入した防錆剤７５の除去は非常に困難を極める。このため、施工効率の観点からは、この防錆剤７５を完全に除去することなく溶接せざるを得ないのが現状である。
【０００５】
そして、この防錆剤７５が残存したまま溶接を行うと、防錆剤７５に含まれる有機物や低融点金属等がこの溶接熱により分解される結果、ガスが発生する。この発生したガスは、図１５に示すように溶接金属７６内において気泡７７となり、最終的にはブローホール等の溶接欠陥として残留してしまう。溶接金属７６中に溶接欠陥が生じると、突合せ継手としての機械的特性の面における健全性を損なうことにもなる。
【０００６】
なお、従来においても鉄骨部材の継手の溶接時に発生するガスを排出する各種技術が開示されており、例えば特許文献１には、凸部と凹部を交互に形成した溶接用歯付きタブが開示されている。この特許文献１の開示技術は、溶接時に発生するガスを凹部を介して排出することで初期的な溶接欠陥を防止することを念頭に置いたものである。また、特許文献２には、溶接によって生じたガスの外部への排出を促すことを目的としてガス抜き路を設けた溶接用エンドタブが開示されている。しかしながら、この特許文献１、２の開示技術は、図１４、１５に示すような、各接合部材７、８における突合せ部９に溶接金属を形成する際の溶接欠陥の除去を目的とした技術ではなく、溶接用裏当て材に焦点をあてた技術ではない。
【０００７】
また、特許文献３には、鋼管からなるコラム突き合わせ溶接する際に使用する溶接用裏当て金が開示されており、溶接時発生したガスを逃がす複数のガス抜きスリットを裏当て金本体の長手方向に間隔を置いて形成した技術が開示されている。しかしながら、この特許文献３の開示技術は、コラムの内周面に外周面が当接するように、輪状のコラムの断面形状に合わせて裏当て金本体を形成することを前提としており、コラムに限られない、接合部材間の突合せ継手に対しては対応できないという問題点があった。
【先行技術文献】
【特許文献】
【０００８】
特開２００１－３００９４号公報
特開２０１３－２１５７５９号公報
特許第４１５７４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
そこで、本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、２つの接合部材が互いに溶接金属を介して接合されている突合せ継手構造において、鉄鋼構造物を構成する鋼管柱（コラム）に限ることなく、あらゆる接合部材間の突合せ継手溶接を行う上で、溶接用裏当て材に焦点を当て、接合部材間の開先部に塗布される防錆剤に含まれる有機物等に基づくガスが溶接金属内において残存することなく溶接欠陥が生じるの防止する上で好適な突合せ継手構造、突合せ継手構造の製造方法を提供することにある。
【課題を解決するための手段】
【００１０】

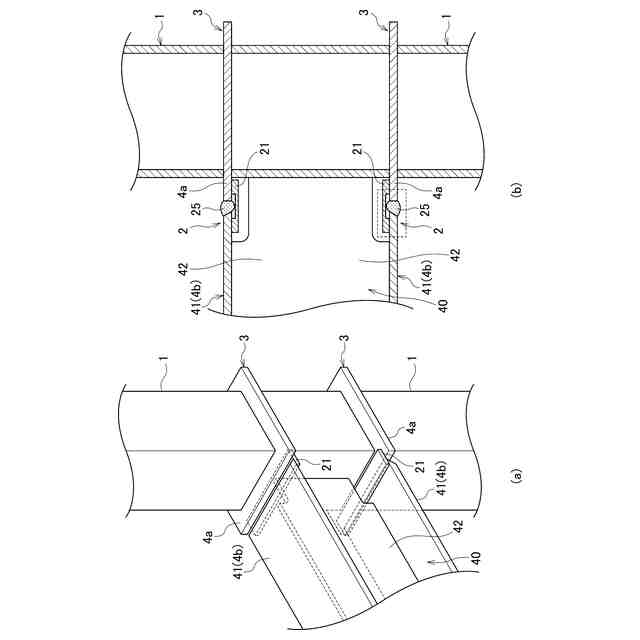

本発明者らは、凹凸が形成された裏当て面を、接合部材の互いの開先部間を跨ぐように当接させて溶接することで、上述した課題の解決を図ることとした。
（【００１１】以降は省略されています）
