特許ウォッチ

公開番号2025071795
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2024184359
出願日2024-10-18
発明の名称樹脂組成物
出願人長瀬産業株式会社,ナガセケムテックス株式会社,ナガセヴィータ株式会社
代理人弁理士法人WisePlus
主分類C09D 103/04 20060101AFI20250428BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】環境負荷が小さく、コーティングまたは含浸により吸水性物品を形成することのできる樹脂組成物を提供する。
【解決手段】澱粉またはその部分分解物に、酸性基またはその塩が導入されたグルコースポリマーを含むコーティングまたは含浸用の樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
澱粉またはその部分分解物に、酸性基またはその塩が導入されたグルコースポリマーを含むコーティングまたは含浸用の樹脂組成物。
続きを表示（約 740 文字）【請求項２】
グルコースポリマーにおける酸性基の含有量が０．０５～１．８ｍｅｑ／ｇである、請求項１に記載の樹脂組成物。
【請求項３】

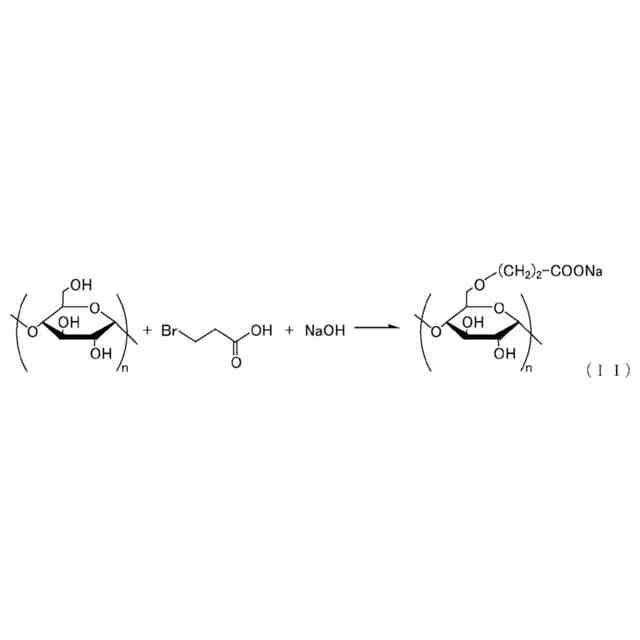

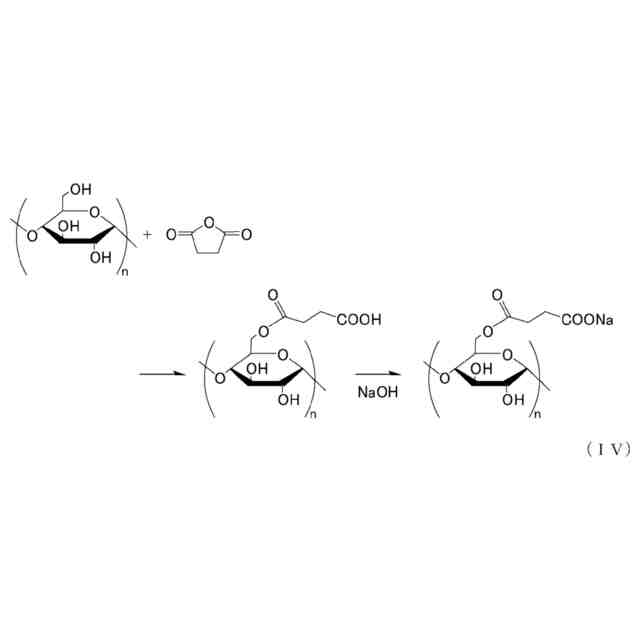

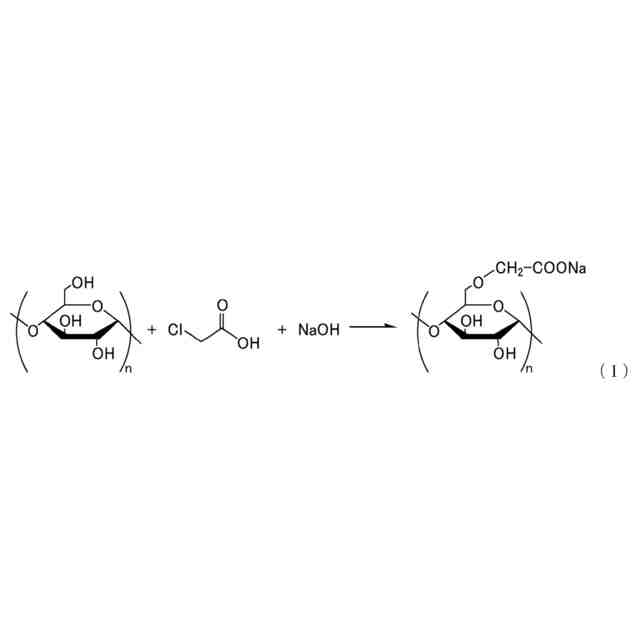

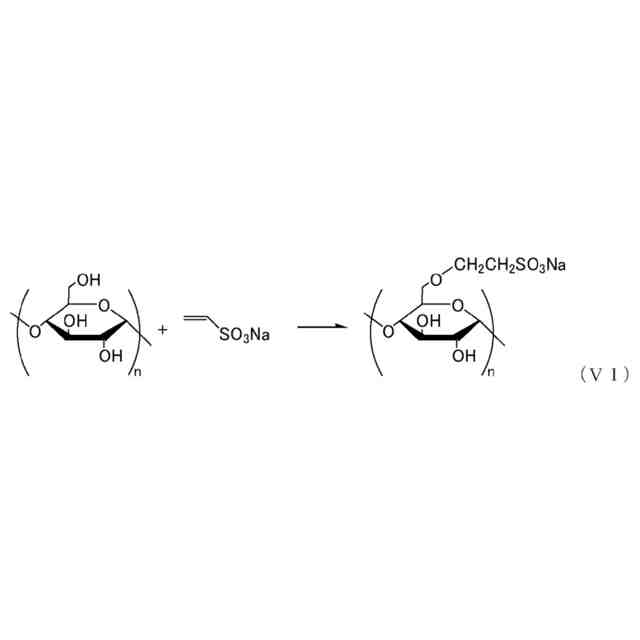

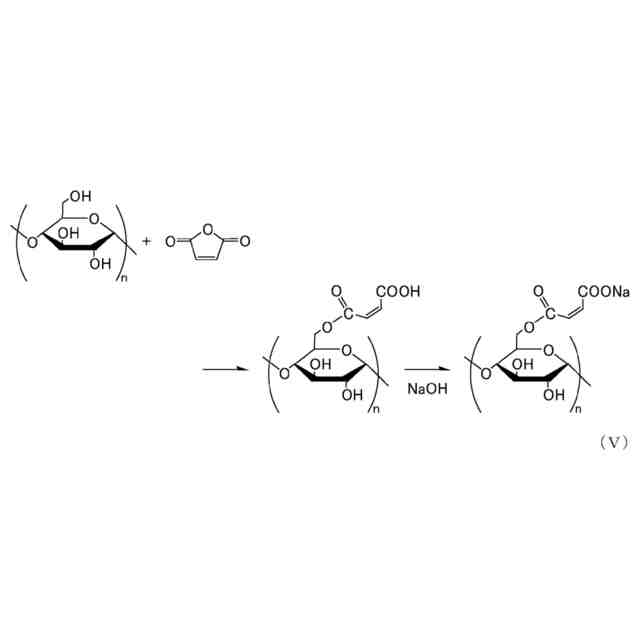

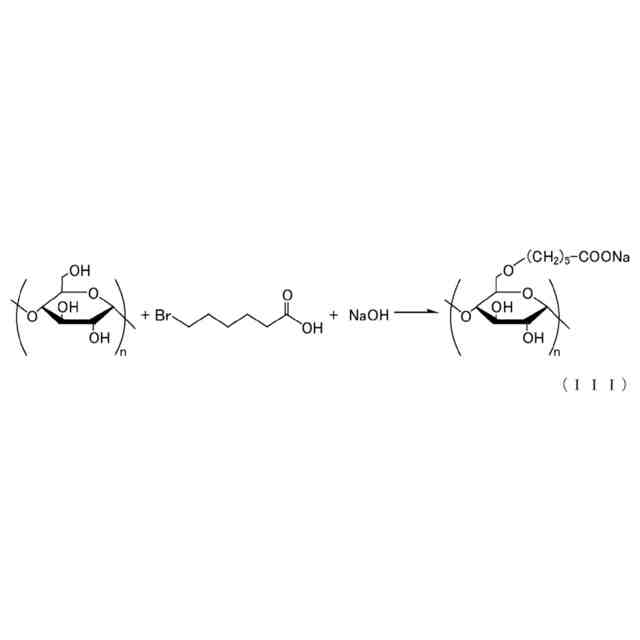

酸性基がカルボキシアルキル基、カルボキシアルケニル基、またはスルホアルキル基である、請求項１または２に記載の樹脂組成物。
【請求項４】
さらに、
水、または
水と親水性溶媒からなり、親水性溶媒の含有量が６０体積％以下である混合溶媒
を含む、請求項１または２に記載の樹脂組成物。
【請求項５】
基材、および
前記基材上に塗布された、請求項１または２に記載の樹脂組成物からなる塗膜
からなる吸水性積層体。
【請求項６】
基材上に、請求項１または２に記載の樹脂組成物を塗布する工程、および
塗布された樹脂組成物を加熱乾燥し、吸水層を形成する工程
を含む、
吸水性積層体の製造方法。
【請求項７】

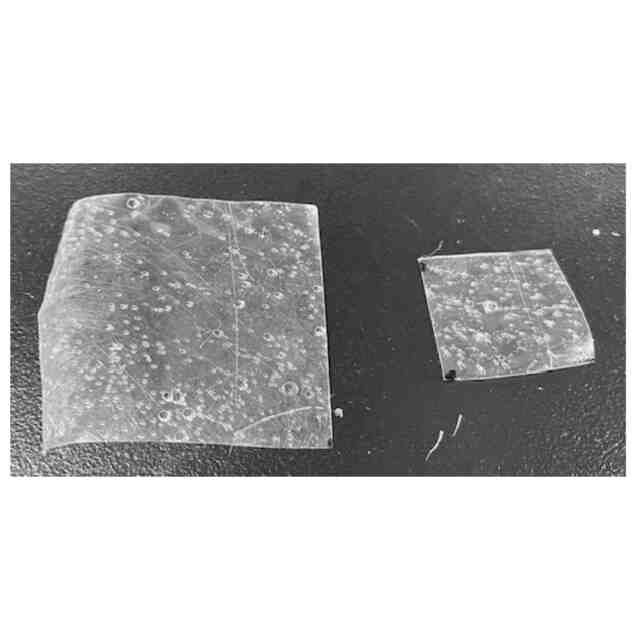

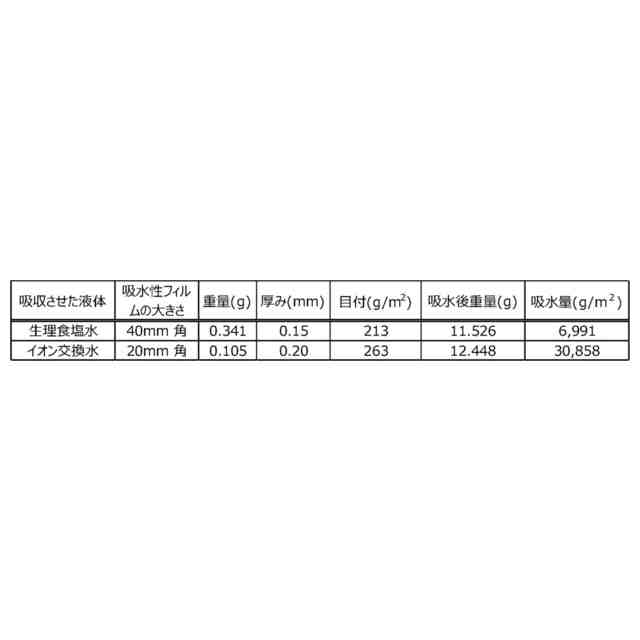

請求項１または２に記載の樹脂組成物からなる吸水性フィルム。
【請求項８】
離型性の基材上に、請求項１または２に記載の樹脂組成物を塗布する工程、および
塗布された樹脂組成物を加熱乾燥して吸水層を形成する工程
を含む、
吸水性フィルムの製造方法。
【請求項９】
マトリックス、および前記マトリックス中に存在する請求項１または２に記載の樹脂組成物からなる吸水性樹脂を含む、吸水性物品。
【請求項１０】
前記マトリックスが、セルロース、または樹脂からなる、
請求項９に記載の吸水性物品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
吸水性樹脂は、衛生用品、食品、農林業、土木など、様々な分野で広く用いられている。かかる吸水性樹脂としては、ポリアクリル酸やポリメタクリル酸の部分中和塩が広く用いられている他、澱粉などの多糖を原料とした吸水性樹脂が知られている。吸水性樹脂の使用形態としては、粒子状のものが紙おむつやナプキンなどに広く使用されている他、フィルム化されたものや、不織布などのマトリックスに含浸させたものが挙げられる。
【０００３】
特許文献１は、不織布に、ポリビニルアルコールなどの水溶性ポリマーを塗布し乾燥して、液体を吸収することのできる不織布シートを製造したことを開示している。特許文献２は、ワックス系エマルジョンとポリビニルアルコールなどの水溶性樹脂を含むコーティング組成物を紙に塗布し乾燥して、防湿紙を製造したことを開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１５８９３４号
特開平５－１５６２０８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、環境負荷が小さく、コーティングまたは含浸により吸水性物品を形成することのできる樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、澱粉またはその部分分解物を含む樹脂組成物が、天然由来の素材であり、環境負荷が小さく、コーティングまたは含浸用に好適に使用可能であることを見出し、本発明を完成した。
【０００７】
すなわち、本発明は、以下の態様を含む。
＜１＞澱粉またはその部分分解物に、酸性基またはその塩が導入されたグルコースポリマーを含むコーティングまたは含浸用の樹脂組成物。
【０００８】
＜２＞グルコースポリマーにおける酸性基の含有量が０．０５～１．８ｍｅｑ／ｇである、項１に記載の樹脂組成物。
【０００９】
＜３＞酸性基がカルボキシアルキル基、カルボキシアルケニル基、またはスルホアルキル基である、項１または２に記載の樹脂組成物。
【００１０】
＜４＞さらに、
水、または
水と親水性溶媒からなり、親水性溶媒の含有量が６０体積％以下である混合溶媒
を含む、項１または２に記載の樹脂組成物。
（【００１１】以降は省略されています）

関連特許
