公開番号2025072188
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182772
出願日2023-10-24
発明の名称コンクリート基礎構造
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E02D 27/01 20060101AFI20250430BHJP(水工;基礎;土砂の移送)
要約【課題】べた基礎の底盤部及び立上り部の全てを現場打ちコンクリートで形成する場合と比較して、施工効率を向上する。
【解決手段】コンクリート基礎構造10は、地盤G上に打設された底部コンクリート(捨てコンクリート50)と、底部コンクリート上に配置された複数の柱状のプレキャストコンクリート製の基礎部材30と、基礎部材30から横方向へ突出すると共に、底部コンクリートの上に配筋された底盤鉄筋22及び基礎梁鉄筋42と重ね継手で接続された鉄筋60と、底盤鉄筋22及び基礎梁鉄筋42をコンクリートで埋設して構築された底盤20及び基礎梁40と、を備える。

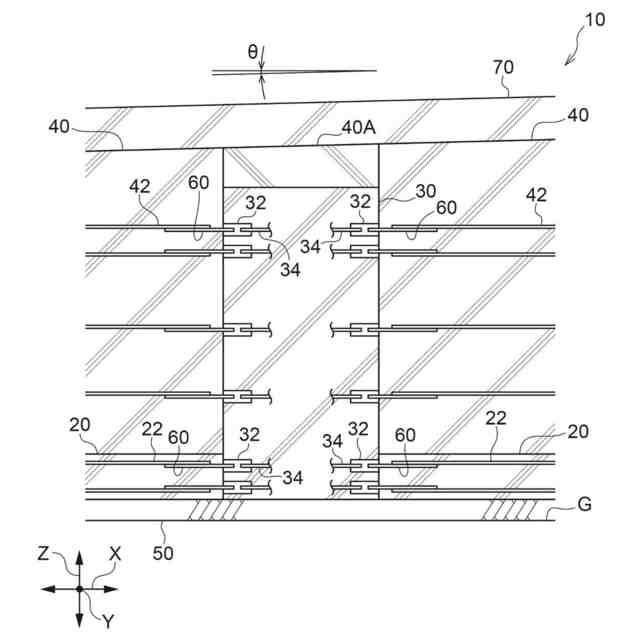

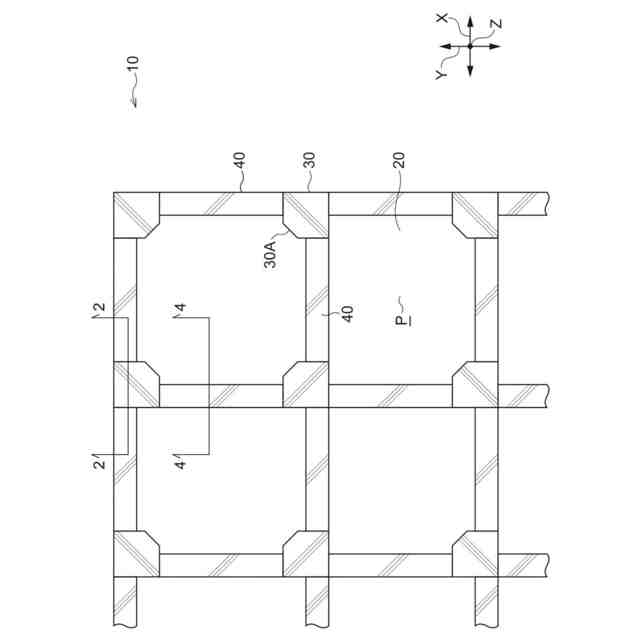

【選択図】図2
特許請求の範囲【請求項１】
地盤上に打設された底部コンクリートと、
前記底部コンクリート上に配置された複数の柱状のプレキャストコンクリート製の基礎部材と、
前記基礎部材から横方向へ突出すると共に、前記底部コンクリートの上に配筋された底盤鉄筋及び基礎梁鉄筋と重ね継手で接続された鉄筋と、
前記底盤鉄筋及び前記基礎梁鉄筋をコンクリートで埋設して構築された底盤及び基礎梁と、
を備えたコンクリート基礎構造。
続きを表示（約 130 文字）【請求項２】

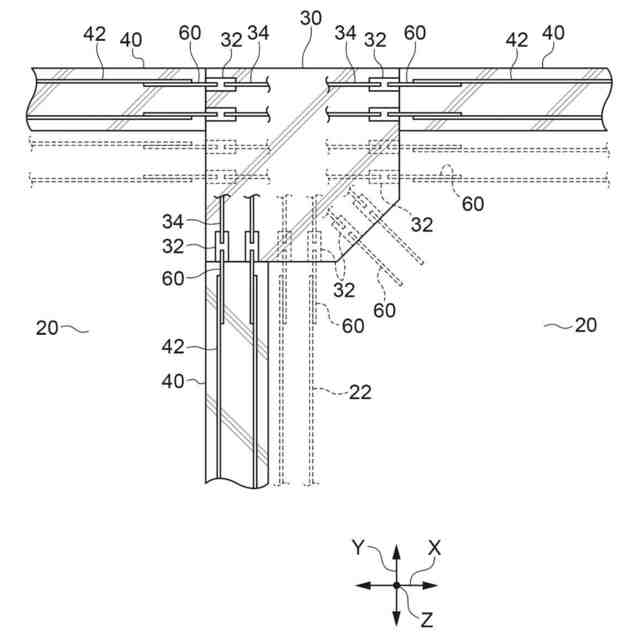

前記鉄筋は、前記基礎部材の雌ねじ部材に捩じ込まれたねじ節鉄筋である、
請求項１に記載のコンクリート基礎構造。
【請求項３】
それぞれの前記基礎部材は互いに高さが等しい、
請求項１又は２に記載のコンクリート基礎構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート基礎構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
下記特許文献１には、木質材製のせき板に鋼板が貼設された型枠を使用したコンクリート基礎構造である、べた基礎のコンクリート一体打ち施工方法が記載されている。この工法は、べた基礎の底盤部及び立上り部にコンクリートを打設するコンクリート打設工程を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１４０９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に示されたように、一般的に、べた基礎は、底盤部及び立上り部の全てを、現場打ちコンクリートで形成することが多い。しかしながら、現場打ちコンクリートは養生期間を必要とし、基礎の規模が大きくなれば工期や管理負担も大きくなる。
【０００５】
本発明は、上記事実を考慮し、べた基礎の底盤部及び立上り部の全てを現場打ちコンクリートで形成する場合と比較して、施工効率を向上することを目的とする。
【課題を解決するための手段】
【０００６】
請求項１のコンクリート基礎構造は、地盤上に打設された底部コンクリートと、前記底部コンクリート上に配置された複数の柱状のプレキャストコンクリート製の基礎部材と、前記基礎部材から横方向へ突出すると共に、前記底部コンクリートの上に配筋された底盤鉄筋及び基礎梁鉄筋と重ね継手で接続された鉄筋と、前記底盤鉄筋及び前記基礎梁鉄筋をコンクリートで埋設して構築された底盤及び基礎梁と、を備える。
【０００７】

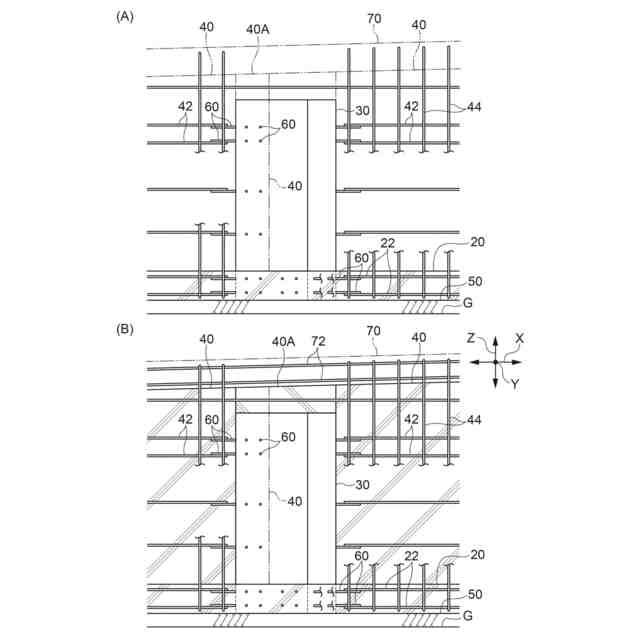

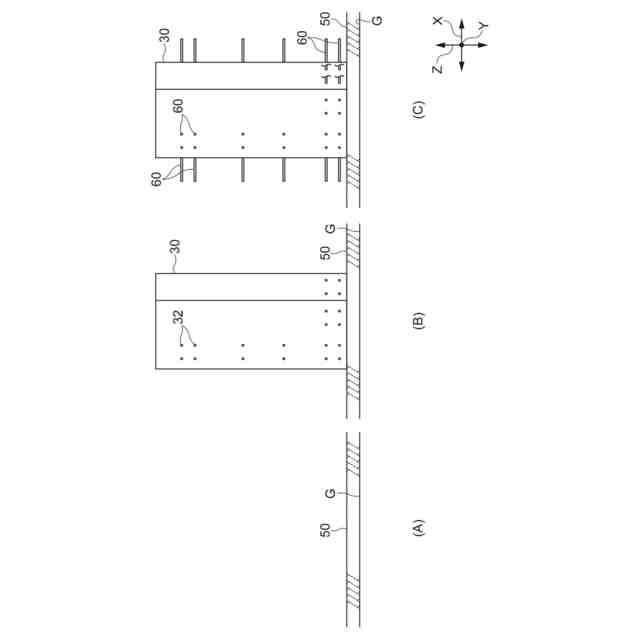

請求項１のコンクリート基礎構造では、底部コンクリート上に、プレキャストコンクリート製の基礎部材が配置されている。また、基礎部材から横方向へ突出する鉄筋と、底盤鉄筋及び基礎梁鉄筋と、が接続されている。そして、底盤鉄筋及び基礎梁鉄筋をコンクリートで埋設して、底盤及び基礎梁が構築されている。
【０００８】
これにより、プレキャストコンクリート製の基礎部材が、底盤及び基礎梁と一体化される。このため、底盤、基礎部材及び基礎梁を現場打ちコンクリートで形成してべた基礎を構築する場合と比較して、工期を短くできる。
【０００９】
また、基礎部材から突出した鉄筋は、底盤鉄筋及び基礎梁鉄筋と重ね継手で接続されている。このため、機械式継手を用いて接合する場合と比較して、鉄筋の継手作業が軽減される。
【００１０】
このように、このコンクリート基礎構造では、べた基礎の底盤部及び立上り部の全てを現場打ちコンクリートで形成する場合と比較して、べた基礎の施工効率を向上することができる。
（【００１１】以降は省略されています）
