公開番号2025073587
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184508
出願日2023-10-27
発明の名称非水系電池
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/0587 20100101AFI20250502BHJP(基本的電気素子)
要約【課題】横端子構造において端子近傍の電流集中を緩和すること。
【解決手段】非水系電池は、ケース、電極体および電解液を含む。ケースは、直方体状の外形を有している。ケースは、幅方向、高さ方向および厚さ方向を有する。ケースは、第1側壁および第2側壁を含む。第2側壁は、第1側壁と対向している。第1側壁および第2側壁の各々は、幅方向と直交している。第1側壁に、正極端子および負極端子が設けられている。電極体は、巻回型である。電極体の巻回軸は、幅方向と平行である。電極体は、第1端部および第2端部を含む。第1端部は、第1側壁と対向している。「R1/R2>1」の関係が満たされる。R1は、第1端部における電極抵抗を示す。R2は、第2端部における電極抵抗を示す。

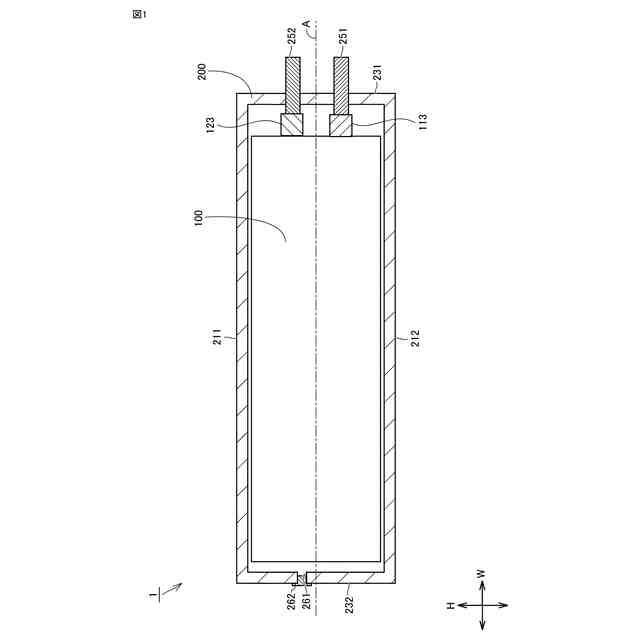

【選択図】図1
特許請求の範囲【請求項１】
ケース、電極体および電解液を含み、
前記ケースは、前記電極体および前記電解液を収納しており、
前記ケースは、直方体状の外形を有しており、
前記ケースは、幅方向、高さ方向および厚さ方向を有し、
前記幅方向、前記高さ方向および前記厚さ方向は、互いに直交しており、
前記ケースは、第１側壁および第２側壁を含み、
前記第２側壁は、前記第１側壁と対向しており、
前記第１側壁および前記第２側壁の各々は、前記幅方向と直交しており、
前記第１側壁に、正極端子および負極端子が設けられており、
前記電極体は、巻回型であり、
前記電極体の巻回軸は、前記幅方向と平行であり、
前記電極体は、第１端部および第２端部を含み、
前記第１端部は、前記幅方向の一端に配置されており、
前記第２端部は、前記幅方向の他端に配置されており、
前記第１端部は、前記第１側壁と対向しており、
式（１）の関係を満たす、
Ｒ１／Ｒ２＞１（１）
前記式（１）中、
Ｒ１は、前記第１端部における電極抵抗を示し、かつ、
Ｒ２は、前記第２端部における電極抵抗を示す、
非水系電池。
続きを表示（約 340 文字）【請求項２】
前記ケースは、２．９以上のアスペクト比を有し、かつ、
前記アスペクト比は、前記高さ方向における寸法に対する、前記幅方向における寸法の比を示す、
請求項１に記載の非水系電池。
【請求項３】
前記幅方向において、前記電極体は２０から８０ｃｍの寸法を有する、
請求項１に記載の非水系電池。
【請求項４】
前記第２側壁に注液口が設けられており、かつ、
前記電解液は、電極抵抗を低減し得る成分を含む、
請求項１から請求項３のいずれか１項に記載の非水系電池。
【請求項５】
電極抵抗を低減し得る前記成分は、リチウムビスオキサレートボラートを含む、
請求項４に記載の非水系電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、非水系電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特開２０１４－０９９３６５号公報は、電極巻回体を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０９９３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
「横端子構造」が検討されている。横端子構造においては、ケースが角形（直方体状）である。ケース（直方体）は、幅方向、高さ方向および厚さ方向を有する。直方体の６面のうち、幅方向と直交する２面が側面とみなされる。側面を含む壁が側壁である。２つの側壁のうち、いずれか一方に、正極端子および負極端子の両方が配置される。電極体の巻回軸が幅方向と平行となるように、電極体がケースに収納される。横端子構造においては、電極体のうち端子近傍の部分において電流集中が起こることにより、局所的な劣化が進行する可能性がある。
【０００５】
本開示の目的は、横端子構造において端子近傍の電流集中を緩和することである。
【課題を解決するための手段】
【０００６】
１．非水系電池は、ケース、電極体および電解液を含む。ケースは、電極体および電解液を収納している。ケースは、直方体状の外形を有している。ケースは、幅方向、高さ方向および厚さ方向を有する。幅方向、高さ方向および厚さ方向は、互いに直交している。ケースは、第１側壁および第２側壁を含む。第２側壁は、第１側壁と対向している。第１側壁および第２側壁の各々は、幅方向と直交している。第１側壁に、正極端子および負極端子が設けられている。電極体は、巻回型である。電極体の巻回軸は、幅方向と平行である。電極体は、第１端部および第２端部を含む。第１端部は、幅方向の一端に配置されている。第２端部は、幅方向の他端に配置されている。第１端部は、第１側壁と対向している。非水系電池は、下記式（１）の関係を満たす。
Ｒ１／Ｒ２＞１（１）
上記式（１）中、Ｒ１は、第１端部における電極抵抗を示す。Ｒ２は、第２端部における電極抵抗を示す。
【０００７】
端子近傍（第１端部）に比して、反対側（第２端部）の電極抵抗が低減されることにより、端子近傍における電流集中の緩和が期待される。
【０００８】
２．上記「１」に記載の非水系電池は、例えば、次の構成を含んでいてもよい。ケースは、２．９以上のアスペクト比を有する。アスペクト比は、高さ方向における寸法に対する、幅方向における寸法の比を示す。
【０００９】
従来、横端子構造においては、アスペクト比が２．９以上である時、端子近傍の電流集中が顕著である。上記「１」の技術は、アスペクト比が２．９以上である場合に好適である。
【００１０】
３．上記「１」または「２」に記載の非水系電池は、例えば、次の構成を含んでいてもよい。幅方向において、電極体は２０から８０ｃｍの寸法を有する。
（【００１１】以降は省略されています）
