公開番号2025074132
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025028750,2023202778
出願日2025-02-26,2018-04-27
発明の名称ガラス板および窓
出願人AGC株式会社
代理人個人,個人,個人,個人
主分類C03C 3/091 20060101AFI20250502BHJP(ガラス;鉱物またはスラグウール)
要約【課題】電波利用機器の使用において電波送受信の障害となりにくい、窓材用のガラス板
そのガラス板を備える窓、およびそのガラス板を備える無線通信機器を提供することを課
題とする。
【解決手段】18mm厚さに換算した周波数100GHzにおける電波透過率が20%以
上であるガラス板、そのガラス板を備える窓、およびそのガラス板を備える無線通信機器
が提供される。
【選択図】図2A
特許請求の範囲【請求項１】
１８ｍｍ厚さに換算した周波数１００ＧＨｚにおける電波透過率が２０％以上であり、
酸化物基準のモル百分率表示で、各成分を下記含有量：
５５≦ＳｉＯ
２
≦７５
１．４４≦Ａｌ
２
Ｏ
３
≦９
０．５≦Ｂ
２
Ｏ
３
≦１３
０≦ＭｇＯ≦１５
０≦ＣａＯ≦２０
０≦ＳｒＯ≦１５
０≦ＢａＯ≦１
０．０１≦Ｌｉ
２
Ｏ≦１９．１
０≦Ｎａ
２
Ｏ≦１６
０．９≦Ｋ
２
Ｏ≦１６
０≦ＺｒＯ
２
≦２
０．００１≦Ｆｅ
２
Ｏ
３
≦５
０．００１≦ＴｉＯ
２
≦５
０．９１≦Ｒ
２
Ｏ≦２０
０≦ＲＯ≦２０
８５≦ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋ＭｇＯ＋ＣａＯ＋ＳｒＯ＋ＢａＯ＋Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ
＋Ｋ
２
Ｏ＋Ｆｅ
２
Ｏ
３
＋ＴｉＯ
２
≦１００
１０＜７Ａｌ
２
Ｏ
３
＋３ＭｇＯ－４Ｌｉ
２
Ｏ≦６６
０≦Ｎａ
２
Ｏ／Ｒ
２
Ｏ≦０．８
０≦ＰｂＯ＜０．００１
０≦ＺｎＯ≦３
続きを表示（約 1,200 文字）【請求項２】
１８ｍｍ厚さに換算した周波数１００ＧＨｚにおける電波透過率が２５％以上である請
求項１に記載のガラス板。
【請求項３】
１８ｍｍ厚さに換算した周波数１００ＧＨｚにおける電波透過率が８４％以下である、
請求項１または２に記載のガラス板。
【請求項４】
周波数１０ＧＨｚ、電界強度１Ｖ／ｍの平面波を、開口から２λ離れた波源より、厚さ
１．２λのガラス板に入射した場合に、開口から１０λ離れた観測点での電界強度をｙ（
Ｖ／ｍ）、開口面積Ｓ（ｍｍ
２
）をλ
２
で割った値をｘとして、線形近似がｙ＞（０．０
６０７×ｘ）である、請求項１～３のいずれか一項に記載のガラス板。
【請求項５】
周波数１００ＧＨｚにおける近似透過率をｙ’、ガラス板の厚さをｘ’（ｍｍ）として
、指数近似がｙ’＞ｅｘｐ（－０．０８１×ｘ’）である、請求項１～４のいずれか一項
に記載のガラス板。
【請求項６】
１８ｍｍ厚さに換算した、周波数６～２０ＧＨｚにおける周波数ｘ’’と電波透過率ｙ
’’との関係をｙ’’＝［定数１］×ｅ
［定数２］×ｘ’’
という関数に近似した指数近
似において、
ｙ’’＞０．８６１９ｅ
－０．０１５ｘ’’
である、請求項１～５のいずれか一項に記載のガラス板。
【請求項７】
面積が９００ｍｍ
２
以上である、請求項１～６のいずれか一項に記載のガラス板。
【請求項８】
比重が２．４０～３．００であり、ヤング率が６０ＧＰａ～１００ＧＰａであり、５０
℃～３５０℃の平均線膨張係数が３５×１０
－７
～１２０×１０
－７
／℃である、請求項
１～７のいずれか一項に記載のガラス板。
【請求項９】
耐水性試験でのＮａ
２
Ｏの溶出量が０．００１ｍｇ～０．６ｍｇである、請求項１～８
のいずれか一項に記載のガラス板。
【請求項１０】
Ｔ
２
が１７５０℃以下、Ｔ
４
が１３５０℃以下、Ｔ
４
－Ｔ
Ｌ
が－１５０℃以上である、
請求項１～９のいずれか一項に記載のガラス板。
（但し、Ｔ
２
はガラス粘度が１０
２
（ｄＰａ・ｓ）となる温度であり、Ｔ
４
はガラス粘
度が１０
４
（ｄＰａ・ｓ）となる温度であり、Ｔ
Ｌ
はガラスの液相温度である。）
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、乗物、建物などの窓材として使用されるガラス板に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車をはじめとする乗物や、建物の室内で、レーダー、携帯電話など、電波を利用す
る機器（以下、「電波利用機器」という）が用いられることが日常的になっている。特に
最近、高周波数帯（マイクロ波～ミリ波）、より具体的にはギガヘルツ周波数帯、例えば
３～３００ＧＨｚ領域の電波を使用する機器が積極的に開発されるようになってきている
。
【０００３】
自動車や建物の窓材として使用されるガラスは、例えば特許文献１に記載されている。
特許文献１には、可視光透過率が高く、紫外線および日射の遮蔽性能が高く、視覚的にも
良好であるガラスが得られることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
日本特開２００２－３４８１４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、窓材用のガラスにおいて、電波利用機器の使用という観点での適性を特
に考慮した例はこれまで見当たらなかった。
【０００６】
本発明は、窓ガラスが存在する環境での電波利用機器の使用において当該機器による電
波送受信の障害となりにくい、窓材用のガラス板および窓を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、１８ｍｍ厚さに換算した周波数１００ＧＨｚにおける電波透過率が２０％以
上であるガラス板、該ガラス板を備える窓、及び該ガラス板を備える無線通信機器を提供
する。
【発明の効果】
【０００８】
本発明のガラス板および窓によって、高周波数帯の電波を利用する電波利用機器を、自
動車や建物の室内でも支障なく使用することが可能になる。
【図面の簡単な説明】
【０００９】
電波透過率を決定するための条件の概要を示す概略構成図である。

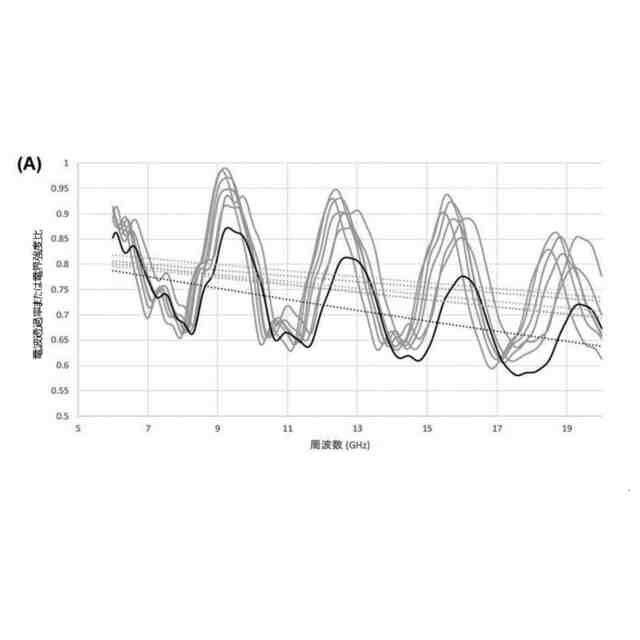

厚さ１８ｍｍにおける、比較例１および実施例１～６のガラス板の電界強度比を示すグラフである。
厚さ１８ｍｍにおける、比較例１および実施例７～１２のガラス板の電界強度比を示すグラフである。
厚さ１８ｍｍにおける、比較例１および実施例１３～１７のガラス板の電界強度比を示すグラフである。
厚さ１８ｍｍにおける、比較例１および実施例１８～２０のガラス板の電界強度比を示すグラフである。
比較例１および実施例１～６の近似透過率を示すグラフである。
比較例１および実施例７～１２の近似透過率を示すグラフである。
比較例１および実施例１３～１７の近似透過率を示すグラフである。
比較例１および実施例１８～２０の近似透過率を示すグラフである。
比較例１の合わせガラスの電波透過量の測定値と指数近似により求められる電波透過量の計算値を示すグラフである。
比較例１、実施例３、実施例４、実施例１１および実施例２５の合わせガラスの電波透過量の測定値と指数近似により求められる電波透過量の計算値を示すグラフである。
【発明を実施するための形態】
【００１０】
特に示されない限り、以下に提供される用語の定義が本明細書、図面、および特許請求
の範囲を通じて適用される。
数値範囲を示す「～」は、その前後に記載された数値をそれぞれ下限値および上限値と
して含むことを意味する。ガラスがある成分を「実質的に含まない」とは、不純物として
不可避的に混入する場合を除き、その成分は積極的には添加されないことを意味する。ガ
ラス中の各成分の含有量は、酸化物基準のモル百分率として表す。
（【００１１】以降は省略されています）
