公開番号2025074269
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025033416,2024087861
出願日2025-03-04,2016-12-22
発明の名称現像カートリッジ
出願人ブラザー工業株式会社
代理人個人
主分類G03G 15/08 20060101AFI20250502BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ドラムフレームに対して現像カートリッジを装着するときに、ドラムフレームに対する電気的接触面の位置のばらつきを抑制することができるドラムカートリッジおよび現像カートリッジを提供すること。
【解決手段】

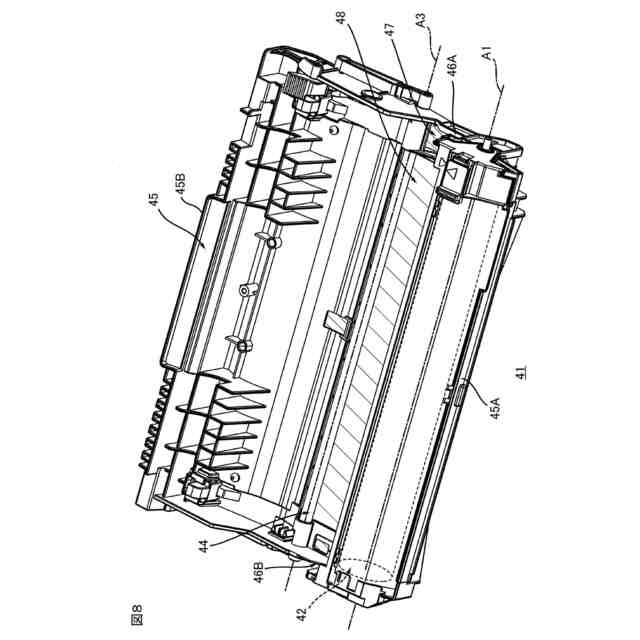

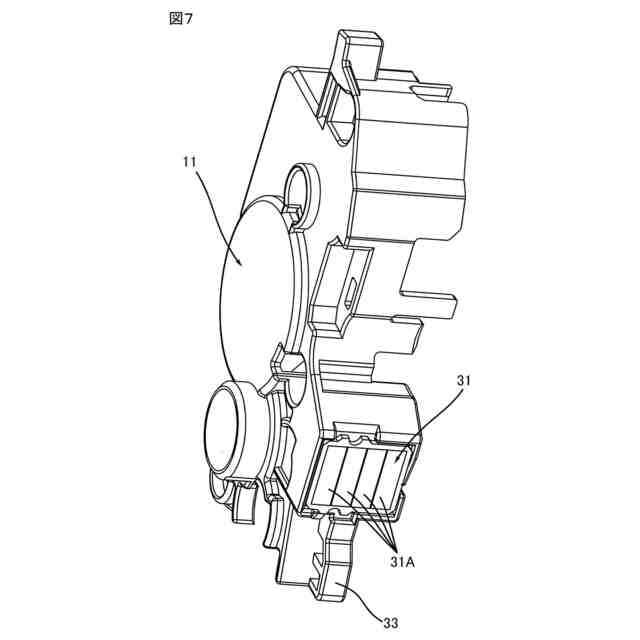

ドラムカートリッジ41は、ドラムフレーム45と、感光ドラム42と、転写ローラ43と、搬送ローラ44とを備える。ドラムフレーム45には、現像カートリッジ1が装着可能である。現像カートリッジ1は、複数の電気的接触面31Aを含む記憶媒体31を備える。転写ローラ43は、感光ドラム42の表面に接触する。搬送ローラ44は、転写ローラ43と間隔を隔てて位置する。ドラムフレーム45は、転写ローラ43と搬送ローラ44の間に位置する第1開口47を有する。現像カートリッジ1がドラムフレーム45に装着されたときに、複数の電気的接触面31Aは、第1開口47から露出される。

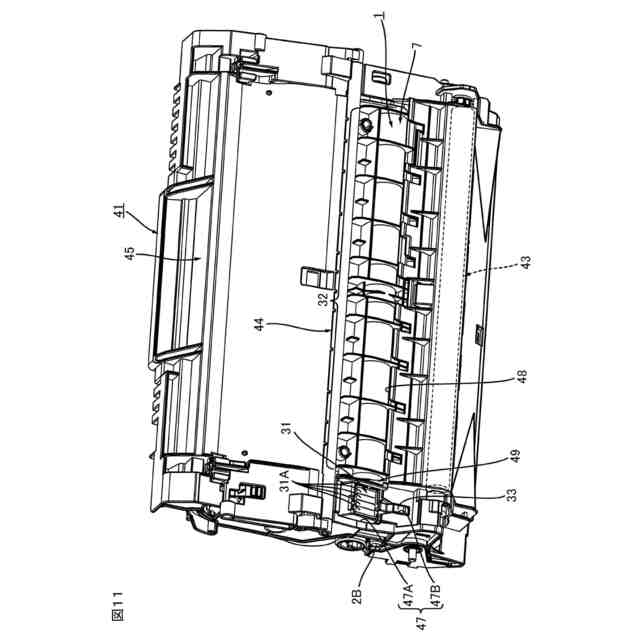

【選択図】図11
特許請求の範囲【請求項１】
トナーを収容可能な筐体であって、第１方向における一端部と、前記第１方向における他端部とを有する筐体と、
前記第１方向に延びる現像ローラ軸について回転可能な現像ローラであって、前記筐体の第２方向における一端部に位置する現像ローラと、
前記第１方向に延びるアジテータ軸について回転可能なアジテータであって、前記第２方向において前記現像ローラと間隔を隔てて位置するアジテータと、
前記現像ローラに電力を供給するための現像電極であって、前記第１方向における前記筐体の他端部に位置し、前記第２方向において前記現像ローラと前記アジテータの間に位置する現像電極と、
電気的接触面を含む記憶媒体と、を備え、
前記電気的接触面は、
前記第１方向における前記筐体の一端部に位置し、前記第２方向において前記現像ローラと前記アジテータの間に位置し、前記筐体の第３方向における一端部の外表面に位置し、かつ、第３方向において、前記現像電極と並ぶことを特徴とする現像カートリッジ。
続きを表示（約 940 文字）【請求項２】
前記現像電極は、前記第１方向における前記筐体の前記他端部の外表面に位置することを特徴とする請求項１に記載の現像カートリッジ。
【請求項３】
前記電気的接触面は、前記第１方向における前記筐体の前記一端部の外表面に位置することを特徴とする請求項１または請求項２に記載の現像カートリッジ。
【請求項４】
前記現像電極は、前記第１方向において突出することを特徴とする請求項１から請求項３のいずれか一項に記載の現像カートリッジ。
【請求項５】
前記現像ローラは、前記第１方向に延びる現像ローラシャフトを有することを特徴とする請求項１から請求項４のいずれか一項に記載の現像カートリッジ。
【請求項６】
前記現像電極は、前記現像ローラシャフトと第２方向において離れた現像接触面を有することを特徴とする請求項５に記載の現像カートリッジ。
【請求項７】
前記現像接触面は、前記第１方向において、前記現像ローラシャフトの端部から離れて位置することを特徴とする請求項６に記載の現像カートリッジ。
【請求項８】
前記現像電極は、前記第１方向における前記現像ローラシャフトの端部に取り付けられた現像ローラ軸受を有することを特徴とする請求項５から請求項７のいずれか一項に記載の現像カートリッジ。
【請求項９】
前記現像ローラシャフトは、前記第１方向における一端部と、前記第１方向における他端部とを有し、
前記第１方向における前記現像ローラシャフトの一端部は、前記第１方向における前記現像ローラシャフトの他端部よりも、前記電気的接触面に対して近くに位置し、
前記現像ローラ軸受は、前記第１方向における前記現像ローラシャフトの他端部に取り付けられることを特徴とする、請求項８に記載の現像カートリッジ。
【請求項１０】
前記第１方向における前記現像ローラシャフトの前記一端部に取り付けられ、前記現像ローラシャフトとともに回転可能な現像ギアを備えることを特徴とする、請求項９に記載の現像カートリッジ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、現像カートリッジに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、ドラムフレームを有するドラムカートリッジと、現像ローラと電気的接触面を含む記憶媒体とを有する現像カートリッジと、が知られている。現像ローラを基準に現像カートリッジが、ドラムフレームに対して回動することで、現像カートリッジは、ドラムフレームに対して装着される。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２４９８０２
【発明の概要】
【発明が解決しようとする課題】
【０００４】
現像ローラを基準に現像カートリッジがドラムフレームに対して回動することで、現像カートリッジが、ドラムフレームに対して装着される場合において、通常、電気的接触面の位置は、現像ローラの位置を基準に決められる。
【０００５】
特許文献１に記載のように、現像カートリッジの電気的接触面が現像ローラから離れて位置すると、現像ローラと電気的接触面の間の距離は、大きくなる。
【０００６】
そのため、たとえば、現像カートリッジを生産する際に、電気的接触面が基準となる現像ローラから離れるほど、電気的接触面の位置のばらつきが、大きくなる。その結果、ドラムフレームに対して現像カートリッジを装着するときに、ドラムフレームに対する電気的接触面の位置にばらつきが生じる可能性がある。
【０００７】
そこで、本開示の目的は、ドラムフレームに対して現像カートリッジを装着するときに、ドラムフレームに対する電気的接触面の位置のばらつきを抑制することができる現像カートリッジを提供することにある。
【課題を解決するための手段】
【０００８】

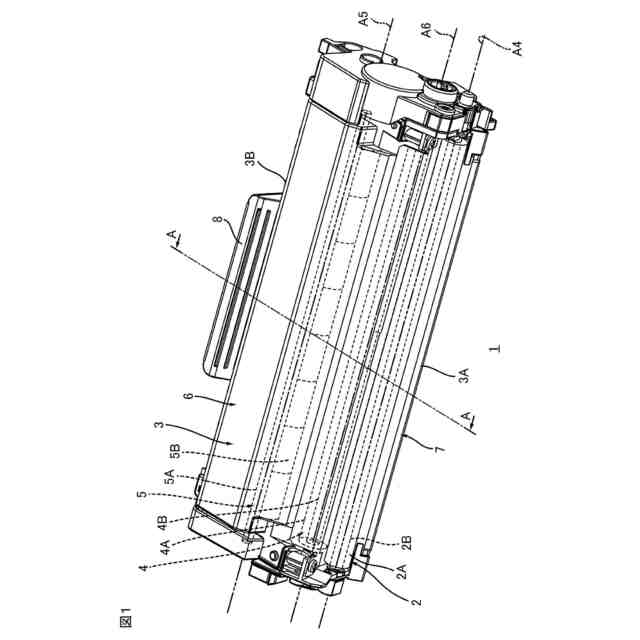

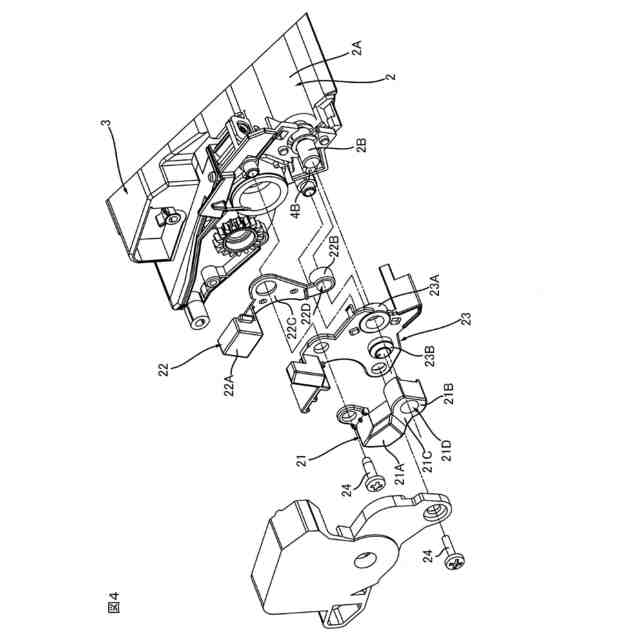

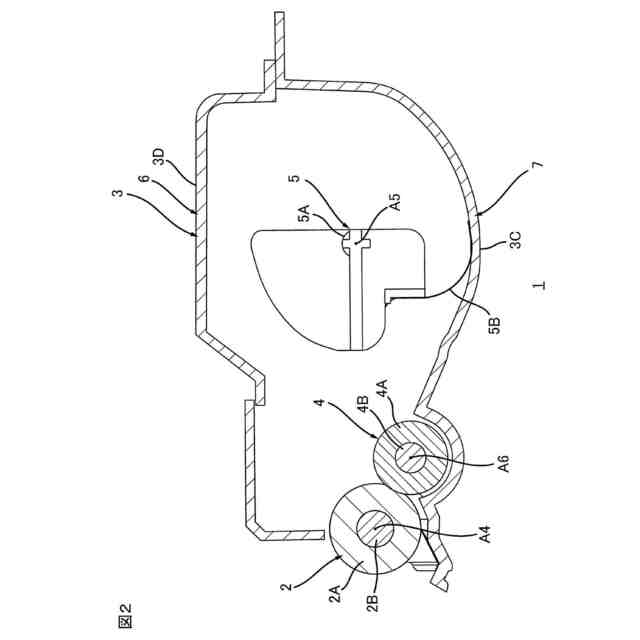

本開示の現像カートリッジは、筐体と、現像ローラと、アジテータと、現像電極と、記憶媒体とを備える。筐体は、トナーを収容可能である。現像ローラは、第１方向に延びる第１軸について回転可能である。現像ローラは、筐体の第２方向における一端部に位置する。アジテータは、第１方向に延びる第２軸について回転可能である。アジテータは、第２方向において現像ローラと間隔を隔てて位置する。現像電極は、現像ローラに電力を供給するための電極である。現像電極は、第１方向における筐体の一端部に位置する。現像電極は、第２方向において現像ローラとアジテータの間に位置する。記憶媒体は、電気的接触面を含む。
【０００９】

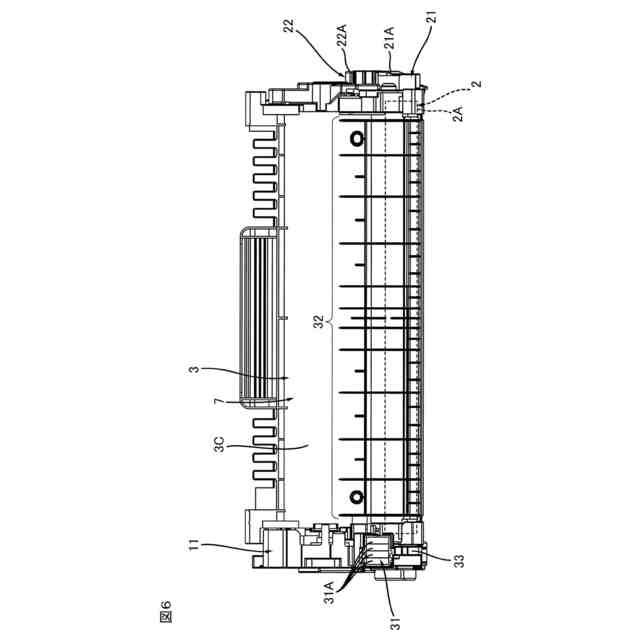

電気的接触面は、第１方向における筐体の他端部に位置し、第２方向において現像ローラとアジテータとの間に位置し、筐体の第３方向における一端部の外表面に位置し、かつ、第３方向において、現像電極と並ぶ。
【００１０】
このような構成によれば、電気的接触面は、第２方向において、現像ローラとアジテータとの間に位置する。
（【００１１】以降は省略されています）
