公開番号2025074277
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025033585,2021088753
出願日2025-03-04,2021-05-26
発明の名称照明器具および照明システム
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F21V 23/04 20060101AFI20250502BHJP(照明)
要約【課題】照明器具内部の空間を確保し易い照明器具および照明システムを得ることを目的とする。
【解決手段】本開示に係る照明器具は、支持部材と、前記支持部材の第1面に設けられた光源と、前記支持部材の前記第1面と反対側の第2面に設けられ、前記光源を点灯させる点灯装置と、外部から受信した指令を、前記点灯装置を制御するための制御信号に変換するとともに、前記点灯装置に送信する通信制御部が配置された通信基板を有し、前記支持部材の前記第2面に設けられる通信ユニットと、を備え、前記通信ユニットは、前記通信基板の垂線の向きと前記支持部材の前記第2面の垂線の向きとが交わるように、前記支持部材の短手方向で前記点灯装置に隣接して設けられる。
【選択図】図8
特許請求の範囲【請求項１】
支持部材と、
前記支持部材の第１面に設けられた光源と、
前記支持部材の前記第１面と反対側の第２面に設けられ、前記光源を点灯させる点灯装置と、
外部から受信した指令を、前記点灯装置を制御するための制御信号に変換するとともに、前記点灯装置に送信する通信制御部が配置された通信基板を有し、前記支持部材の前記第２面に設けられる通信ユニットと、
を備え、
前記通信ユニットは、前記通信基板の垂線の向きと前記支持部材の前記第２面の垂線の向きとが交わるように、前記支持部材の短手方向で前記点灯装置に隣接して設けられる照明器具。
続きを表示（約 72 文字）【請求項２】
請求項１に記載の照明器具と、
前記通信ユニットと通信する照明制御機器と、
を備える照明システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明器具および照明システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、発光ユニットが開示されている。この発光ユニットは、複数の半導体発光素子と、複数の半導体発光素子が実装される発光素子基板と、複数の半導体発光素子の電力供給源である電源部と、半導体発光素子の発光に関する制御を行う制御部とを備える。また発光ユニットは、発光素子基板が取り付けられる第１面と、第１面の反対面である第２面であって、電源部および制御部が設けられる第２面とを有する支持部材を備える。制御部は、信号を受信するアンテナと、アンテナで受信した信号に応じて電源部から供給される電力を制御する無線制御部とを有する。無線制御部は、第２面に設けられ、かつ電源部と離間している。
【先行技術文献】
【特許文献】
【０００３】
特許第６５３７３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、電源部と無線制御部とが照明器具の長手方向に離間して設けられる。この構成によると、他の部材を配置するスペースの確保が困難となる可能性がある。具体的には、例えば器具本体を固定する吊りボルトと、電源部または無線制御部が干渉するおそれがある。また、電源線の配線スペースを確保するのが困難となるおそれがある。
【０００５】
本開示は、上述の課題を解決するためになされたもので、照明器具内部の空間を確保し易い照明器具および照明システムを得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る照明器具は、支持部材と、前記支持部材の第１面に設けられた光源と、前記支持部材の前記第１面と反対側の第２面に設けられ、前記光源を点灯させる点灯装置と、外部から受信した指令を、前記点灯装置を制御するための制御信号に変換するとともに、前記点灯装置に送信する通信制御部が配置された通信基板を有し、前記支持部材の前記第２面に設けられる通信ユニットと、を備え、前記通信ユニットは、前記通信基板の垂線の向きと前記支持部材の前記第２面の垂線の向きとが交わるように、前記支持部材の短手方向で前記点灯装置に隣接して設けられる。
【発明の効果】
【０００７】
本開示に係る照明器具では、通信ユニットが支持部材の短手方向で点灯装置に隣接して設けられる。従って、照明器具内部の空間を確保し易い。
【図面の簡単な説明】
【０００８】
実施の形態１に係る照明器具の斜視図である。
実施の形態１に係る照明器具を別の方向から見た斜視図である。
実施の形態１に係る光源ユニットを器具本体から取り外した状態を示す図である。

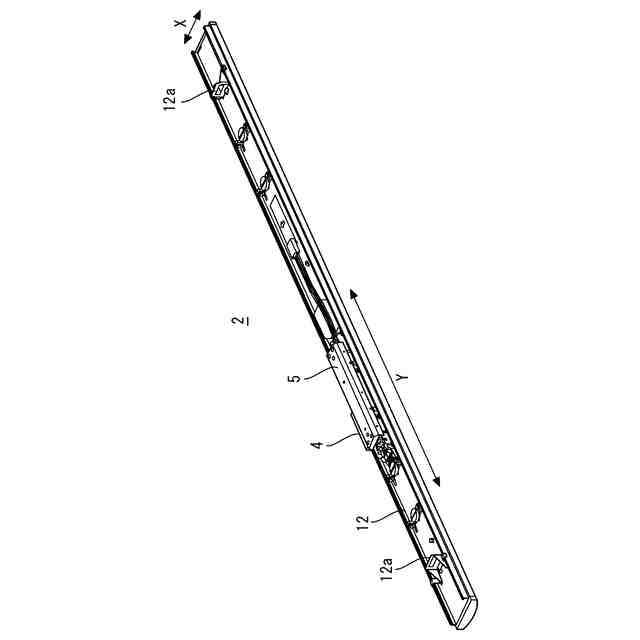

実施の形態１に係る光源ユニットの斜視図である。

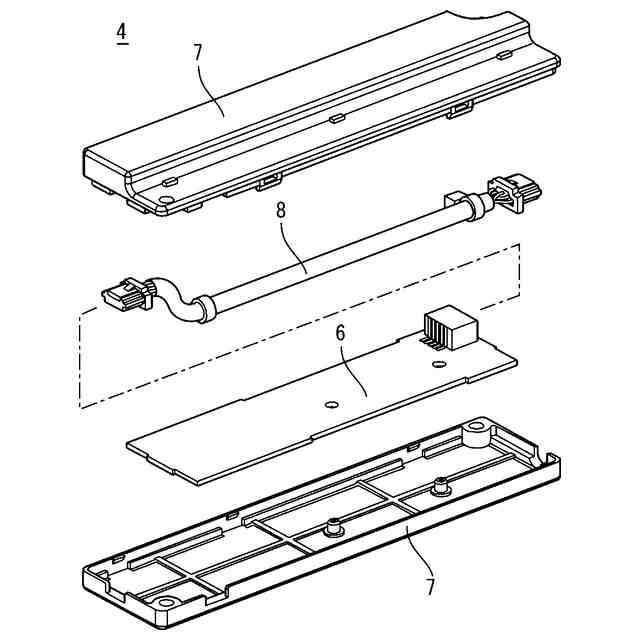

実施の形態１に係る通信ユニットを分解した状態を示す図である。
実施の形態１に係る通信ユニットの斜視図である。

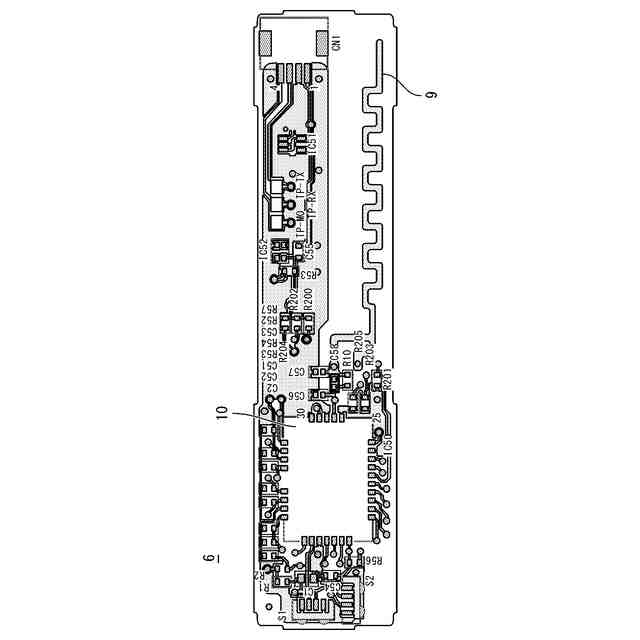

実施の形態１に係る通信基板の平面図である。

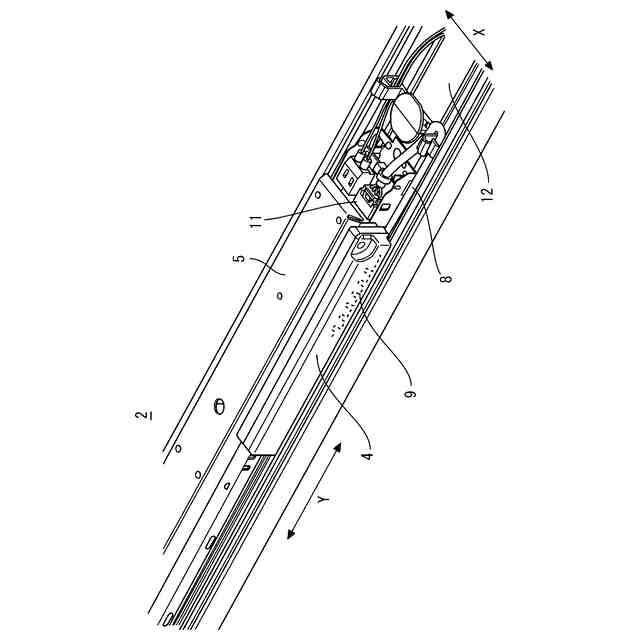

実施の形態１に係る点灯装置と通信ユニットの配置を説明する図である。

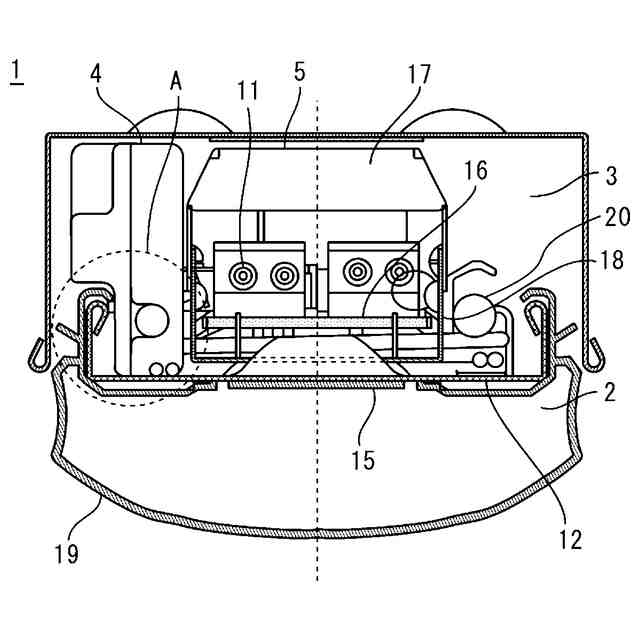

実施の形態１に係る照明器具の断面図である。
図９の範囲Ａの拡大図である。
【発明を実施するための形態】
【０００９】
本実施の形態に係る照明器具および照明システムについて図面を参照して説明する。同じ又は対応する構成要素には同じ符号を付し、説明の繰り返しを省略する場合がある。
【００１０】
実施の形態１．
図１は、実施の形態１に係る照明器具１の斜視図である。図２は、実施の形態１に係る照明器具１を別の方向から見た斜視図である。図３は、実施の形態１に係る光源ユニット２を器具本体３から取り外した状態を示す図である。照明器具１は、光源ユニット２と、光源ユニット２を天井に保持する器具本体３を備える。器具本体３と光源ユニット２は、例えば、ばね３ａを介して着脱自在である。このため、ユーザによって色温度または明るさの異なる光源ユニット２を選定し、取り換えることが可能である。
（【００１１】以降は省略されています）
