公開番号2025074374
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025035912,2021130985
出願日2025-03-06,2021-08-10
発明の名称コネクタ及び電子機器
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H01R 12/71 20110101AFI20250502BHJP(基本的電気素子)
要約【課題】小型低背化された状態であってもインシュレータに起因するコネクタの不具合を抑制可能なコネクタを提供する。
【解決手段】本開示に係るコネクタ10は、複数のコンタクト30と、複数のコンタクト30が取り付けられている外壁23を有するインシュレータ20と、長手方向における外壁23の端部Eに取り付けられている第2金具40bと、長手方向に沿って延在する第1金具40aと、を備え、第2金具40bは、コネクタ10における長手方向の端部に位置し、かつ外壁23の端部Eよりも長手方向の外側に位置する領域Rにおいてコネクタ10の外周を構成する外周部40b1と、短手方向に沿って配置されている第1実装部44bと、長手方向に沿って配置されている第2実装部49bと、を有し、第1実装部44b及び第2実装部49bの少なくとも一方は、短手方向において第1金具40aの両側に配置されている。
【選択図】図7
特許請求の範囲【請求項１】
接続対象物と嵌合するコネクタであって、
複数のコンタクトと、
前記複数のコンタクトが取り付けられている外壁であって、前記コネクタの長手方向に沿って延在する前記外壁を有するインシュレータと、
前記長手方向における前記外壁の端部に取り付けられている第２金具と、
前記長手方向に沿って延在する第１金具と、
を備え、
前記第２金具は、
前記コネクタにおける前記長手方向の端部に位置し、かつ前記外壁の端部よりも前記長手方向の外側に位置する領域において前記コネクタの外周を構成する外周部と、
前記コネクタの短手方向に沿って配置されている第１実装部と、
を有し、
前記第１実装部は、前記短手方向において前記第１金具の両側に配置されている、
コネクタ。
続きを表示（約 1,100 文字）【請求項２】
前記第２金具は、前記長手方向に沿って配置されている第２実装部を有し、
前記第２実装部は、前記短手方向において前記第１金具の両側に配置されている、
請求項１に記載のコネクタ。
【請求項３】
前記領域において、前記第２金具のみが配置されている、
請求項１又は２に記載のコネクタ。
【請求項４】
前記領域において、前記コネクタの外周は、前記第２金具のみによって形成されている、
請求項１乃至３のいずれか１項に記載のコネクタ。
【請求項５】
前記インシュレータは、前記接続対象物との嵌合方向に直交する方向に前記外壁から延在する底板部を有し、
前記底板部は、前記領域にまで延在し、前記領域において前記第２金具の前記外周部に囲まれる、
請求項１に記載のコネクタ。
【請求項６】
前記第２金具は、前記外壁の端部に取り付けられ、前記短手方向に離間する一対の取付部を有し、
前記外周部の外周面及び内周面の少なくとも一方は、一方の前記取付部から前記長手方向に延出し、屈曲して前記短手方向に延在してから再度屈曲し、前記長手方向に沿って他方の前記取付部に至るまで連続して形成されている、
請求項１乃至５のいずれか１項に記載のコネクタ。
【請求項７】
前記外周部は、前記領域における前記コネクタの外周の辺に沿って二重構造を有する、
請求項１乃至６のいずれか１項に記載のコネクタ。
【請求項８】
前記第２金具は、インサート成形により前記インシュレータと一体的に成形されている、
請求項１乃至７のいずれか１項に記載のコネクタ。
【請求項９】
前記インシュレータは、前記短手方向に離間する一対の前記外壁と、前記短手方向に沿って一対の前記外壁に挟まれ、かつ前記接続対象物との嵌合側に向けて突出する嵌合凸部と、を有し、
前記第１金具は、
前記嵌合凸部に取り付けられており、
前記長手方向に沿って延在する第２基部と、回路基板に実装される実装部と、を有し、
前記実装部は、前記第２基部において前記回路基板側の底面を含む、
請求項１乃至８のいずれか１項に記載のコネクタ。
【請求項１０】
前記第１金具と前記インシュレータとは、インサート成形により一体的に成形されている、
請求項１乃至９のいずれか１項に記載のコネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ及び電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、互いに異なる回路基板に実装され、これらの回路基板を電気的に接続するためのコネクタ及び接続対象物を含むコネクタモジュールに関する技術が広く知られている。例えば、特許文献１には、嵌合作業中又は嵌合解除作業中に補強金具が変形することがなく、信頼性が高くなるようにするコネクタが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７４３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コネクタが小型低背化されると、接続対象物との嵌合途中及び金具の取り付け作業中などにおいて接続対象物及び金具などと接触することで、コネクタを構成するインシュレータに削れなどの不具合が生じる可能性が高くなる。インシュレータが接続対象物及び金具などによって削られると、削れたインシュレータの破片がコネクタのコンタクトに付着して、接触不良などが生じる可能性もある。結果として、コネクタの製品としての信頼性が低下する。すなわち、インシュレータに起因してコネクタにも不具合が生じる可能性が高くなる。
【０００５】
このような問題点に鑑みてなされた本開示の目的は、小型低背化された状態であってもインシュレータに起因するコネクタの不具合を抑制可能なコネクタ及び電子機器を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の一実施形態に係るコネクタは、
接続対象物と嵌合するコネクタであって、
複数のコンタクトと、
前記複数のコンタクトが取り付けられている外壁であって、前記コネクタの長手方向に沿って延在する前記外壁を有するインシュレータと、
前記長手方向における前記外壁の端部に取り付けられている第２金具と、
を備え、
前記第２金具は、前記コネクタにおける前記長手方向の端部に位置し、かつ前記外壁の端部よりも前記長手方向の外側に位置する領域において前記コネクタの外周を構成する外周部を有する。
【０００７】
上記課題を解決するために、本開示の一実施形態に係る電子機器は、
上記のコネクタを備える。
【発明の効果】
【０００８】
本開示の一実施形態に係るコネクタ及び電子機器によれば、小型低背化された状態であってもインシュレータに起因するコネクタの不具合を抑制可能である。
【図面の簡単な説明】
【０００９】

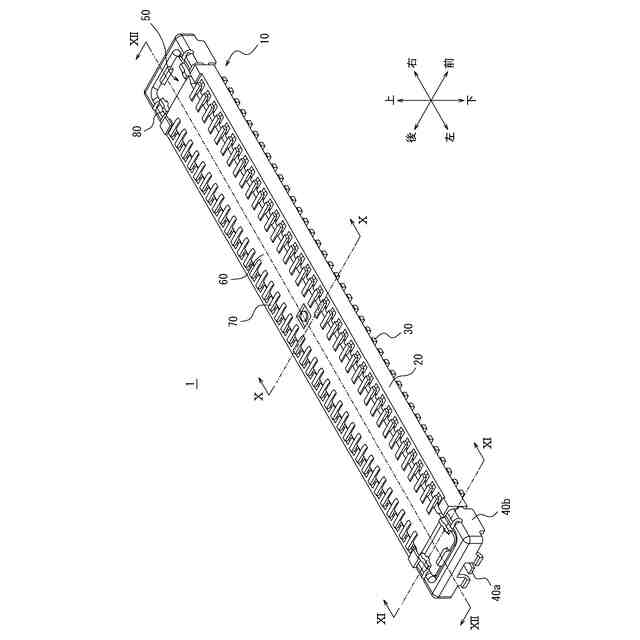

一実施形態に係るコネクタと接続対象物とが互いに接続されている状態のコネクタモジュールを上面視で示した外観斜視図である。

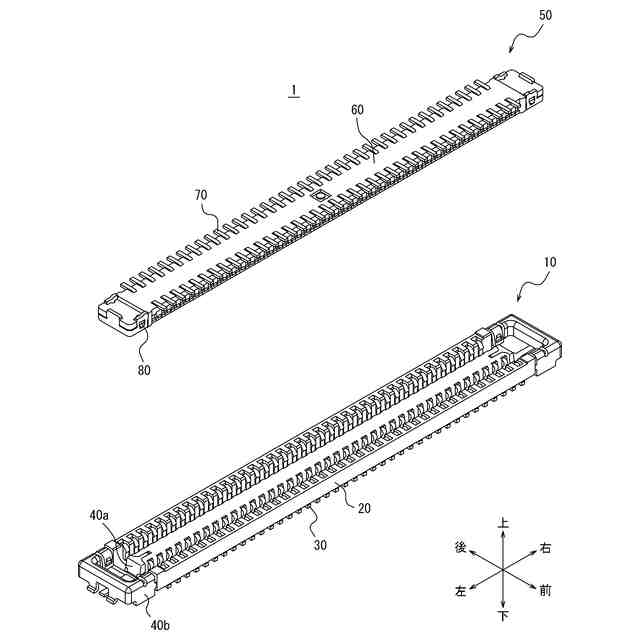

一実施形態に係るコネクタと接続対象物とが互いに分離している状態のコネクタモジュールを上面視で示した外観斜視図である。

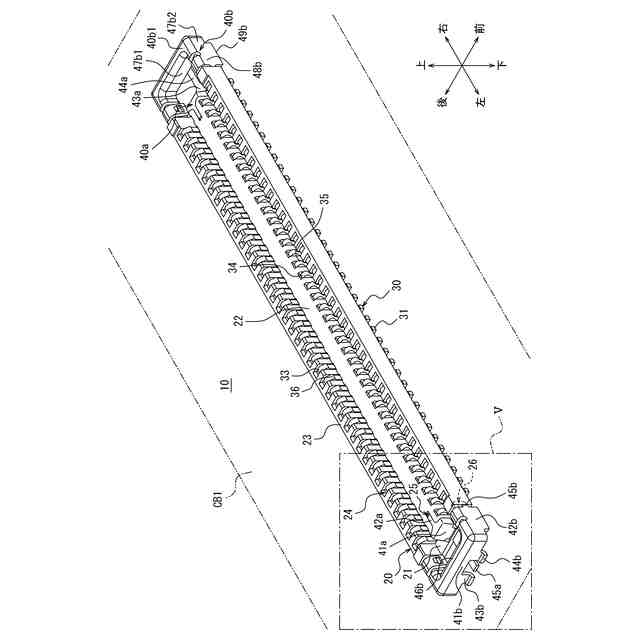

図１のコネクタ単体を上面視で示した外観斜視図である。

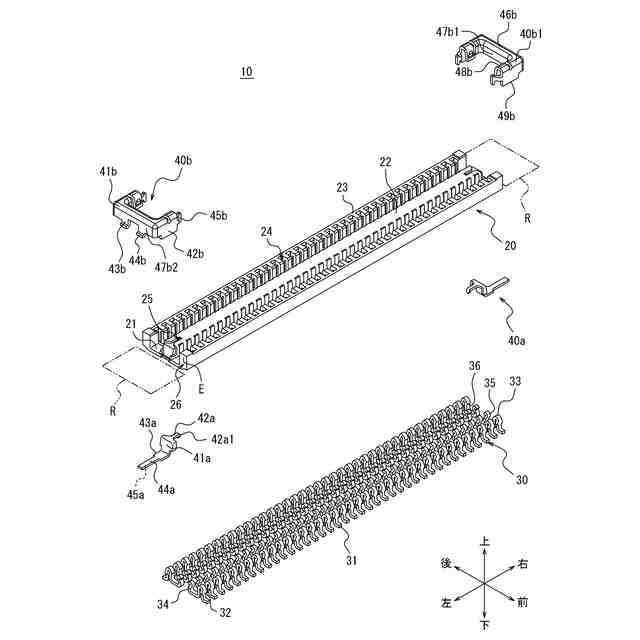

図３のコネクタを分解して上面視で示した外観斜視図である。

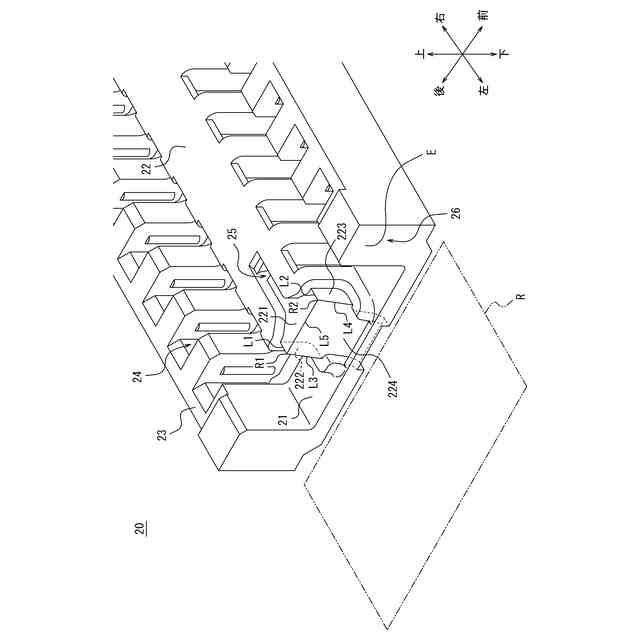

図３の一点鎖線囲み部Vを拡大して第１インシュレータのみを示した拡大図である。

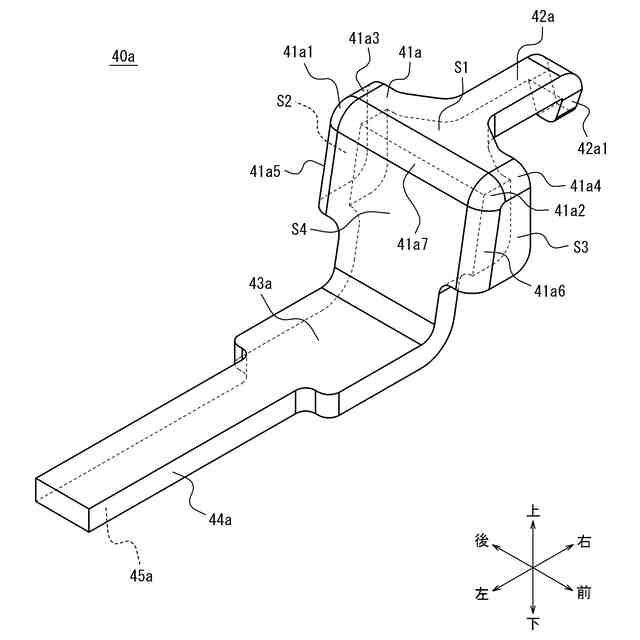

図３の一点鎖線囲み部Vを拡大して第１金具のみを示した拡大図である。

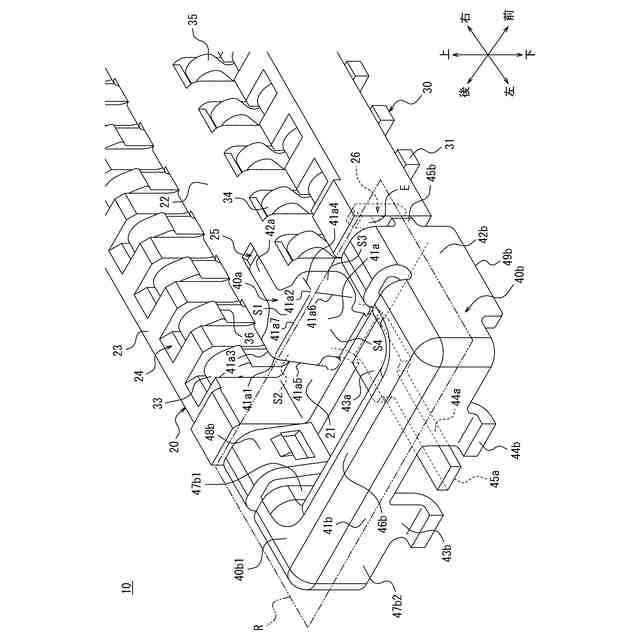

図３の一点鎖線囲み部Vを拡大して示した拡大図である。

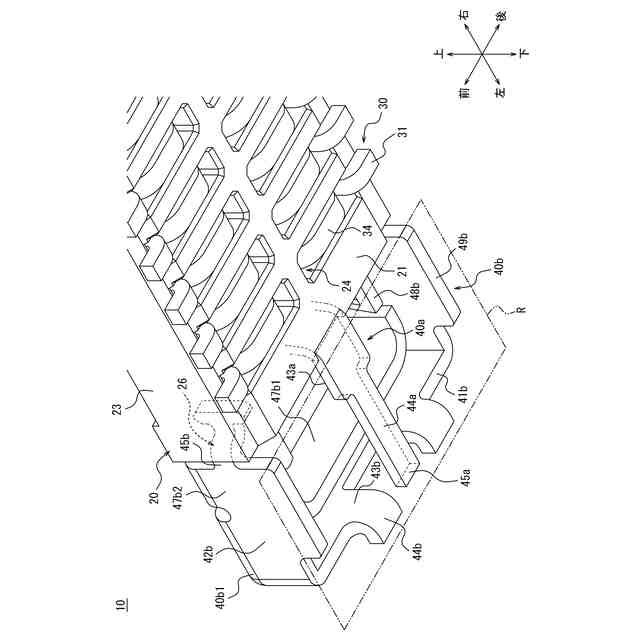

図７のコネクタを下面視で示した拡大図である。

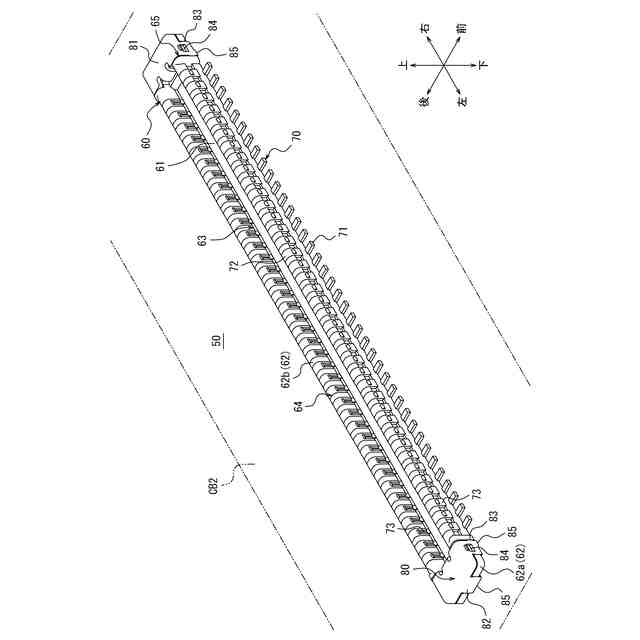

図１の接続対象物単体を上面視で示した外観斜視図である。
図１のX－X矢線に沿った断面図である。
図１のXI－XI矢線に沿った断面図である。
図１のXII－XII矢線に沿った断面図である。
変形例に係るコネクタを下面視で示した図８に対応する拡大図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら本開示の一実施形態について詳細に説明する。以下の説明中の前後、左右、及び上下の方向は、図中の矢印の方向を基準とする。各矢印の方向は、図１乃至図８及び図１０乃至図１３において、異なる図面同士で互いに整合している。図面によっては、簡便な図示を目的として、後述する回路基板ＣＢ１及びＣＢ２の図示を省略する。
（【００１１】以降は省略されています）
