公開番号2025086634
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200740
出願日2023-11-28
発明の名称照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類F21V 29/15 20150101AFI20250602BHJP(照明)
要約【課題】透光性部材に熱が伝わりにくくなる技術を提供する。
【解決手段】照明装置は、上端に開口を有し、一方向に長い筐体と、基板と、複数の発光装置と、透光性部材とを備える。基板は、筐体の内底面上に位置し、筐体の長手方向に沿って延在する。複数の発光装置は、基板の上面に搭載され、長手方向に沿って並ぶ。透光性部材は、複数の発光装置の上側に位置し、筐体の長手方向に沿った一対の第1側壁部及び第2側壁部に取り付けられている。筐体は、第1側壁部の内壁面に設けられ、透光性部材よりも下側に位置し、長手方向に沿って延びる第1の溝と、筐体の外底面に設けられ、長手方向に沿って延びる複数の放熱溝とを有する。複数の放熱溝は、第1の放熱溝と、第1の放熱溝よりも深い第2の放熱溝とを含む。
【選択図】図5
特許請求の範囲【請求項１】
上端に開口を有し、一方向に長い筐体と、
前記筐体の内底面上に位置し、前記筐体の長手方向に沿って延在する基板と、
前記基板の上面に搭載され、前記長手方向に沿って並ぶ複数の発光装置と、
前記複数の発光装置の上側に位置し、前記筐体の前記長手方向に沿った一対の第１側壁部及び第２側壁部に取り付けられた透光性部材と
を備え、
前記筐体は、
前記第１側壁部の内壁面に設けられ、前記透光性部材よりも下側に位置し、前記長手方向に沿って延びる第１の溝と、
前記筐体の外底面に設けられ、前記長手方向に沿って延びる複数の放熱溝と
を有し、
前記複数の放熱溝は、第１の放熱溝と、前記第１の放熱溝よりも深い第２の放熱溝とを含む、照明装置。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の照明装置であって
前記第２の放熱溝は、前記基板よりも前記第１側壁部の外壁面側に位置する、照明装置。
【請求項３】
請求項２に記載の照明装置であって
前記第２の放熱溝は、上下方向において前記第１の溝と重なる部分を有する、照明装置。
【請求項４】
請求項３に記載の照明装置であって、
前記第２の放熱溝の上端は、前記上下方向において、前記基板の下面と同じ位置か、または前記基板の下面よりも上側に位置する、照明装置。
【請求項５】
請求項４に記載の照明装置であって、
前記第２の放熱溝の前記上端と前記第１の溝の下端との前記上下方向の距離は、前記基板の厚み以下である、照明装置。
【請求項６】
請求項１から請求項５のいずれか一つに記載の照明装置であって、
前記第１の放熱溝は、上下方向において前記複数の発光装置と重なる部分を有する、照明装置。
【請求項７】
請求項１から請求項５のいずれか一つに記載の照明装置であって、
前記複数の放熱溝の幅は均一ではない、照明装置。
【請求項８】
請求項１から請求項５のいずれか一つに記載の照明装置であって、
前記複数の放熱溝を規定する複数の放熱リブでは、最も外側に位置する２つの放熱リブの下端の上下方向の位置は互いに同じであり、最も外側に位置する２つの放熱リブの下端は他の放熱リブの下端よりも下側に位置する、照明装置。
【請求項９】
請求項１から請求項５のいずれか一つに記載の照明装置であって、
前記筐体は、
前記第２側壁部の内壁面に設けられ、前記透光性部材よりも下側に位置し、前記長手方向に沿って延びる第２の溝を有する、照明装置。
【請求項１０】
請求項１から請求項５のいずれか一つに記載の照明装置であって、
前記複数の放熱溝は、前記第１の放熱溝よりも深い第３の放熱溝を含む、照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、照明装置に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－３９００２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
照明装置については改善の余地がある。
【課題を解決するための手段】
【０００５】
照明装置が開示される。一の実施の形態では、照明装置は、上端に開口を有し、一方向に長い筐体と、基板と、複数の発光装置と、透光性部材とを備える。基板は、筐体の内底面上に位置し、筐体の長手方向に沿って延在する。複数の発光装置は、基板の上面に搭載され、長手方向に沿って並ぶ。透光性部材は、複数の発光装置の上側に位置し、筐体の長手方向に沿った一対の第１側壁部及び第２側壁部に取り付けられている。筐体は、第１側壁部の内壁面に設けられ、透光性部材よりも下側に位置し、長手方向に沿って延びる第１の溝と、筐体の外底面に設けられ、長手方向に沿って延びる複数の放熱溝とを有する。複数の放熱溝は、第１の放熱溝と、第１の放熱溝よりも深い第２の放熱溝とを含む。
【発明の効果】
【０００６】
透光性部材に熱が伝わりにくくなる。
【図面の簡単な説明】
【０００７】
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。

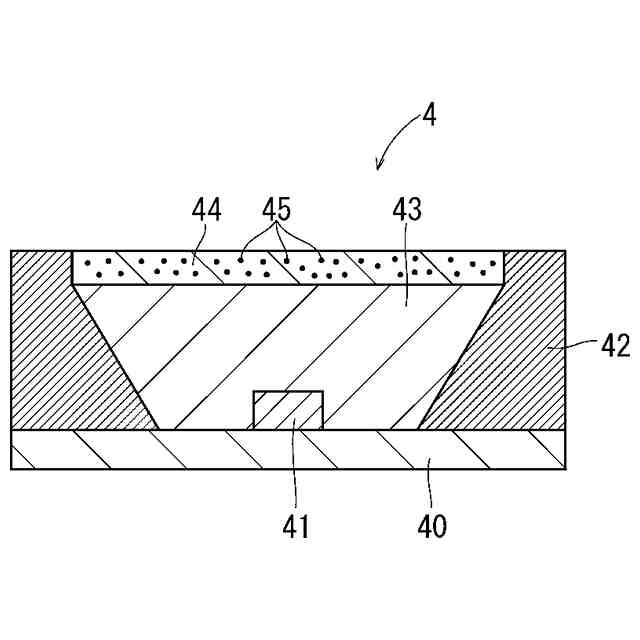

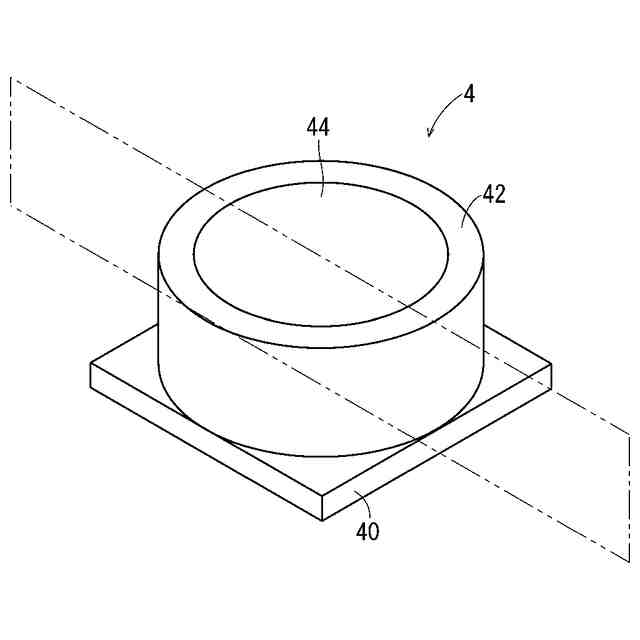

発光装置の一例を示す概略図である。
発光装置の一例を示す概略図である。

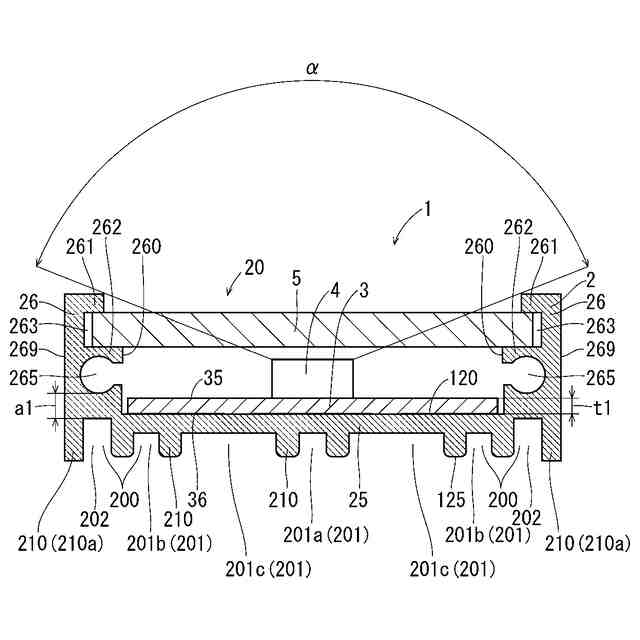

照明装置の一例を示す概略図である。

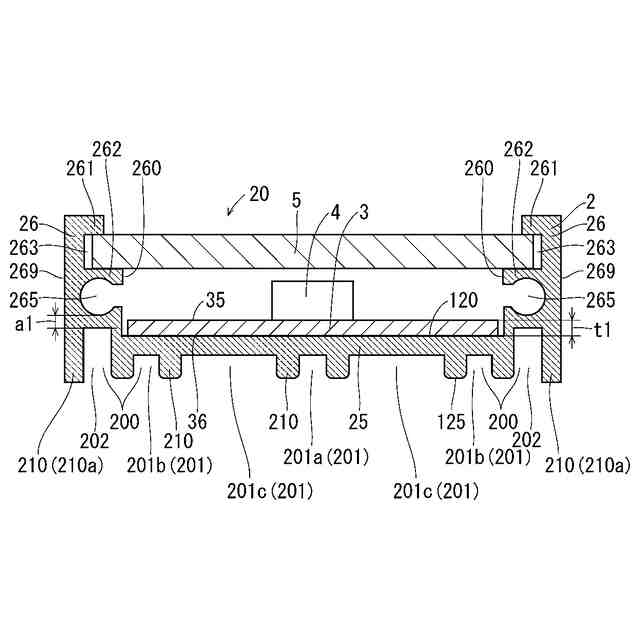

照明装置の一例を示す概略図である。
【発明を実施するための形態】
【０００８】

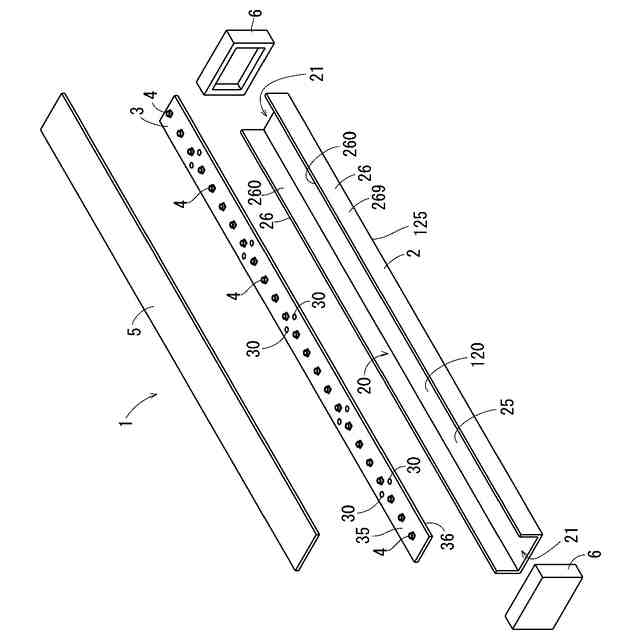

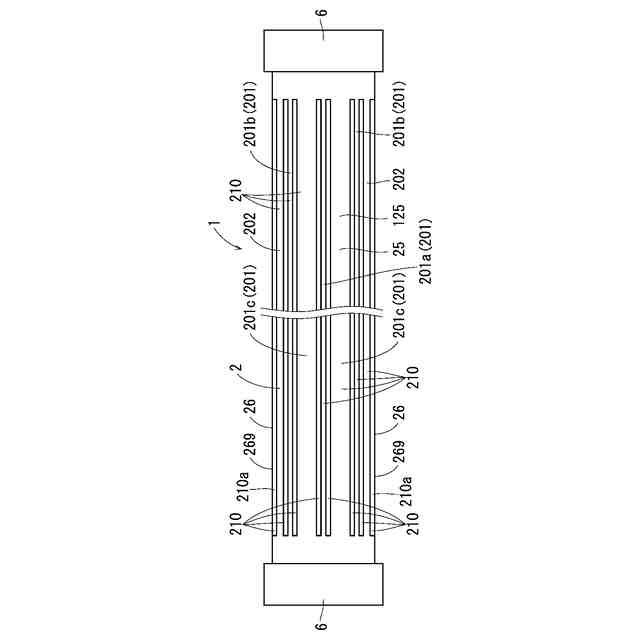

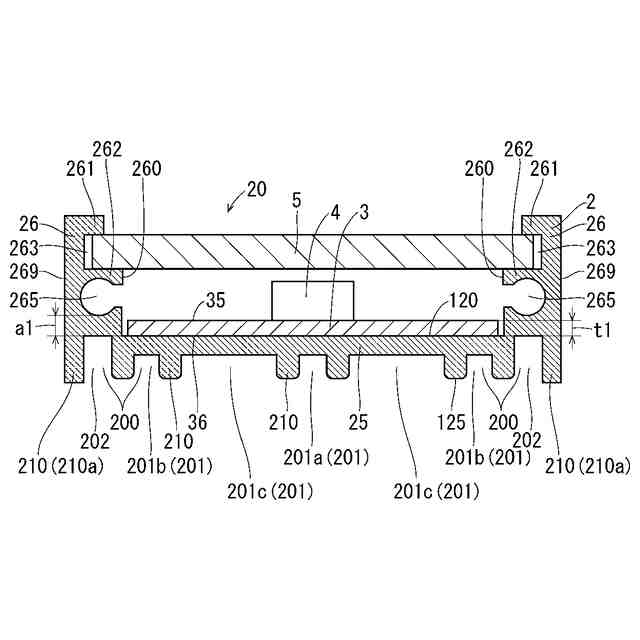

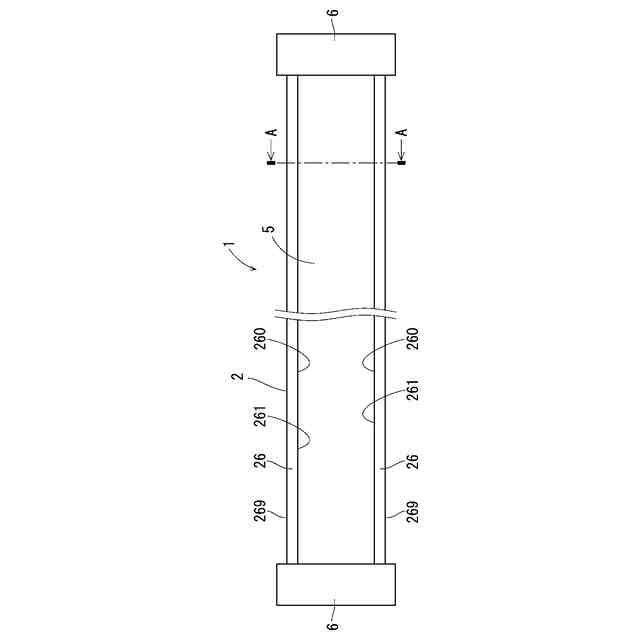

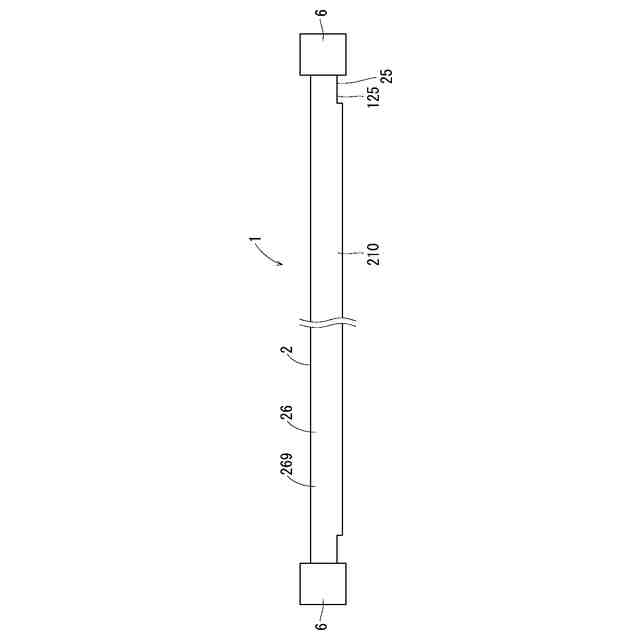

図１～３は照明装置１の一例を示す概略図である。図４は照明装置１の一例を示す概略分解斜視図である。図１には照明装置１を上側から見た様子の一例が示されている。図２には照明装置１を下側から見た様子の一例が示されている。図３には照明装置１を横側から見た様子の一例が示されている。図５は図１の矢視Ａ－Ａでの断面構造の一例を示す概略図である。図４では、図５と比較して、筐体２の形状を簡素化して示している。
【０００９】
照明装置１は外部に光を発することが可能である。照明装置１は、屋内で使用されてもよいし、屋外で使用されてもよい。前者の場合、照明装置１は、屋内の天井に配置されてもよいし、屋内の壁に配置されてもよい。照明装置１が出射する光は、単に空間を照らすだけではなく、植物を育成するために当該植物に照射されてもよい。照明装置１が出射する光が照射される植物は野菜であってもよい。照明装置１が出射する光が照射される野菜は、レタス等の葉菜類の野菜であってもよい。
【００１０】
図１～５に示にされるように、照明装置１は、例えば、一方向に延びており、長尺状を成している。照明装置１は、基板３及び複数の発光装置４を収容する筐体２を備える。照明装置１は、筐体２内の複数の発光装置４が発する光を、筐体２の外部に出射する。
（【００１１】以降は省略されています）
