公開番号2025074587
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185503
出願日2023-10-30
発明の名称通信装置及び通信処理プログラム
出願人ブラザー工業株式会社
代理人弁理士法人第一テクニカル国際特許事務所
主分類G06F 21/62 20130101AFI20250507BHJP(計算;計数)
要約【課題】通信装置における設定値を遠隔から変更可能とする場合において、セキュリティを向上する。

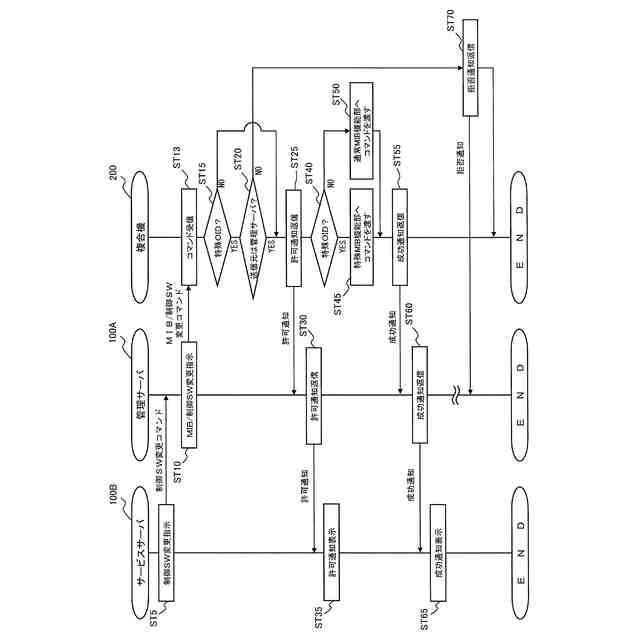

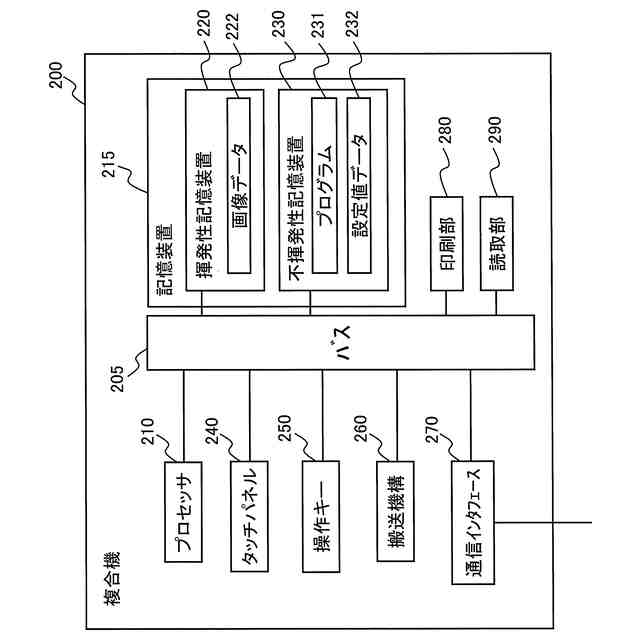

【解決手段】複合機200のプロセッサ210は、MIB(管理情報ベース)のOIDを含み、当該OIDに対応する設定値の変更を要求するコマンドを受信するステップST13と、コマンドに含まれるOIDが、特殊OIDであるか通常OIDであるかを判定するステップST15と、OIDが特殊OIDであると判定された場合に、当該特殊OIDによって示されるメモリアドレスの設定値を、コマンドにより書き込まれた値に対応する設定値とするステップST45と、OIDが通常OIDであると判定された場合に、当該通常OIDによって示されるメモリアドレスを特定する処理と、特定したメモリアドレスの設定値を、コマンドにより書き込まれた値に対応する設定値とするステップST50と、を実行する。
【選択図】図5
特許請求の範囲【請求項１】
通信インタフェースと、
設定項目及び当該設定項目の設定値と、管理情報ベースとを記憶するメモリと、
コントローラと、
を備える通信装置であって、
前記コントローラは、
前記管理情報ベースのオブジェクト識別子を含み、当該オブジェクト識別子の値の書き込みを要求するコマンドを、前記通信インタフェースを介して受信するコマンド受信処理と、
前記コマンド受信処理で受信した前記コマンドに含まれる前記オブジェクト識別子が、第１オブジェクト識別子であるか、前記第１オブジェクト識別子とは異なる第２オブジェクト識別子であるか、を判定する第１判定処理と、
前記第１判定処理で前記オブジェクト識別子が前記第１オブジェクト識別子であると判定された場合に、当該第１オブジェクト識別子によって示されるメモリアドレスの前記設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第１設定処理と、
前記第１判定処理で前記オブジェクト識別子が前記第２オブジェクト識別子であると判定された場合に、当該第２オブジェクト識別子によって示されるメモリアドレスを特定する特定処理と、
前記特定処理で特定した前記メモリアドレスの前記設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第２設定処理と、
を実行する通信装置。
続きを表示（約 1,300 文字）【請求項２】
前記コントローラは、前記第１判定処理において、
前記コマンドに含まれる前記オブジェクト識別子に特定の文字列が含まれていれば前記第１オブジェクト識別子であると判定し、前記特定の文字列に含まれていなければ前記第２オブジェクト識別子であると判定する、
請求項１記載の通信装置。
【請求項３】
前記コントローラは、さらに、
前記コマンドをセキュリティが確保された第１プロトコルで受信したか、若しくは、前記第１プロトコルとは異なる第２プロトコルで受信したか、を判定する第２判定処理を実行し、
前記第２判定処理において前記第１プロトコルで前記コマンドを受信したと判定された場合には、当該コマンドによる書き込みを実行し、前記第２判定処理において前記第２プロトコルで前記コマンドを受信したと判定された場合には、当該コマンドによる書き込みを実行しない、請求項１記載の通信装置。
【請求項４】
前記コントローラは、
前記コマンドに含まれる前記オブジェクト識別子が前記第１オブジェクト識別子であり、かつ前記第２判定処理において前記第１プロトコルで前記コマンドを受信したと判定された場合には、当該コマンドによる書き込みを実行し、
前記コマンドに含まれる前記オブジェクト識別子が前記第１オブジェクト識別子であり、かつ前記第２判定処理において前記第２プロトコルで前記コマンドを受信したと判定された場合には、当該コマンドによる書き込みを実行しない、
請求項３記載の通信装置。
【請求項５】
前記コントローラは、さらに、
前記コマンドに含まれる前記オブジェクト識別子が前記第１オブジェクト識別子であり、かつ前記第２判定処理において前記第２プロトコルで前記コマンドを受信したと判定された場合に、当該オブジェクト識別子が存在しないことを通知する、通知処理を実行する、請求項４記載の通信装置。
【請求項６】
コンピュータに対し、
設定項目及び当該設定項目の設定値と、管理情報ベースのオブジェクト識別子とを含み、当該オブジェクト識別子の値の読み込み又は書き込みを要求するコマンドを、通信インタフェースを介して受信するコマンド受信処理と、
前記コマンド受信処理で受信した前記コマンドに含まれる前記オブジェクト識別子が、第１オブジェクト識別子であるか、前記第１オブジェクト識別子とは異なる第２オブジェクト識別子であるか、を判定する第１判定処理と、
前記第１判定処理で前記オブジェクト識別子が前記第１オブジェクト識別子であると判定された場合に、当該第１オブジェクト識別子によって示されるメモリアドレスの設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第１設定処理と、
前記第１判定処理で前記オブジェクト識別子が前記第２オブジェクト識別子であると判定された場合に、当該第２オブジェクト識別子によって示されるメモリアドレスを特定する特定処理と、
前記特定処理で特定した前記メモリアドレスの設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第２設定処理と、
を実行させるための、通信処理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メモリに記憶される設定値の書き込みを実行可能な通信装置及び通信処理プログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載のように、ネットワークを介してサーバから設定値の設定要求を受けた場合に、当該要求に応じて通信装置の設定値を変更する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２０７４８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の通信システムでは、設定値を遠隔から変更する場合のセキュリティ向上に関しては、特に考慮されていない。
【０００５】
本発明の目的は、通信装置における設定値を遠隔から変更可能とする場合において、セキュリティを向上できる構成を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本願発明の通信装置は、通信インタフェースと、設定項目及び当該設定項目の設定値と、管理情報ベースとを記憶するメモリと、コントローラと、を備える通信装置であって、前記コントローラは、前記管理情報ベースのオブジェクト識別子を含み、当該オブジェクト識別子の値の書き込みを要求するコマンドを、前記通信インタフェースを介して受信するコマンド受信処理と、前記コマンド受信処理で受信した前記コマンドに含まれる前記オブジェクト識別子が、第１オブジェクト識別子であるか、前記第１オブジェクト識別子とは異なる第２オブジェクト識別子であるか、を判定する第１判定処理と、前記第１判定処理で前記オブジェクト識別子が前記第１オブジェクト識別子であると判定された場合に、当該第１オブジェクト識別子によって示されるメモリアドレスの前記設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第１設定処理と、前記第１判定処理で前記オブジェクト識別子が前記第２オブジェクト識別子であると判定された場合に、当該第２オブジェクト識別子によって示されるメモリアドレスを特定する特定処理と、前記特定処理で特定した前記メモリアドレスの前記設定値を、前記コマンドにより書き込まれた値に対応する設定値とする第２設定処理と、を実行する。
【０００７】
本願発明においては、コントローラが実行するコマンド受信処理で、管理情報ベースのオブジェクト識別子の値の書き込みを要求するコマンドが受信される。第１判定処理で、コマンドに含まれるオブジェクト識別子が第１オブジェクト識別子であるか、第２オブジェクト識別子であるかが判定される。第１判定処理の判定結果に基づき、コマンドに含まれるものが第１オブジェクト識別子である場合と第２オブジェクト識別子である場合とで、取り扱いが変わる。
【０００８】
第１オブジェクト識別子には、対応するメモリアドレスが示されている。コントローラは、コマンドに第１オブジェクト識別子が含まれていた場合には、第１設定処理において、第１オブジェクト識別子によって示されるメモリアドレスの設定値を、コマンドで書き込まれた値に対応する設定値に直接設定する。
【０００９】
一方、第２オブジェクト識別子には、対応するメモリアドレスが示されていない。そのためコントローラは、コマンドに第２オブジェクト識別子が含まれていた場合には、まず特定処理で、第２オブジェクト識別子に対応するメモリアドレスを特定する。コントローラは、第２設定処理において、上記特定されたメモリアドレスの設定値を、コマンドで書き込まれた値に対応する設定値に設定する。
【００１０】
以上のように、メモリに記憶されている設定項目の設定値を変更する際、コマンドに含まれるオブジェクト識別子が第１オブジェクト識別子の場合は、当該第１オブジェクト識別子の示すメモリアドレスの値を直接変更する手法となる。そのため、コマンドに含まれるオブジェクト識別子が第２オブジェクト識別子である場合と同様の、オブジェクト識別子に対応するメモリアドレスを特定した後、特定されたメモリアドレスの設定値を、書き込まれた値に対応する設定値に設定する手法では変更できない。
（【００１１】以降は省略されています）
